ОСНОВНЫЕ ДАННЫЕ ДЛЯ РЕГУЛИРОВКИ И КОНТРОЛЯ

КРЕПЛЕНИЕ СИЛОВОЙ УСТАНОВКИ В МОТОРНОМ ОТСЕКЕ

32

-3

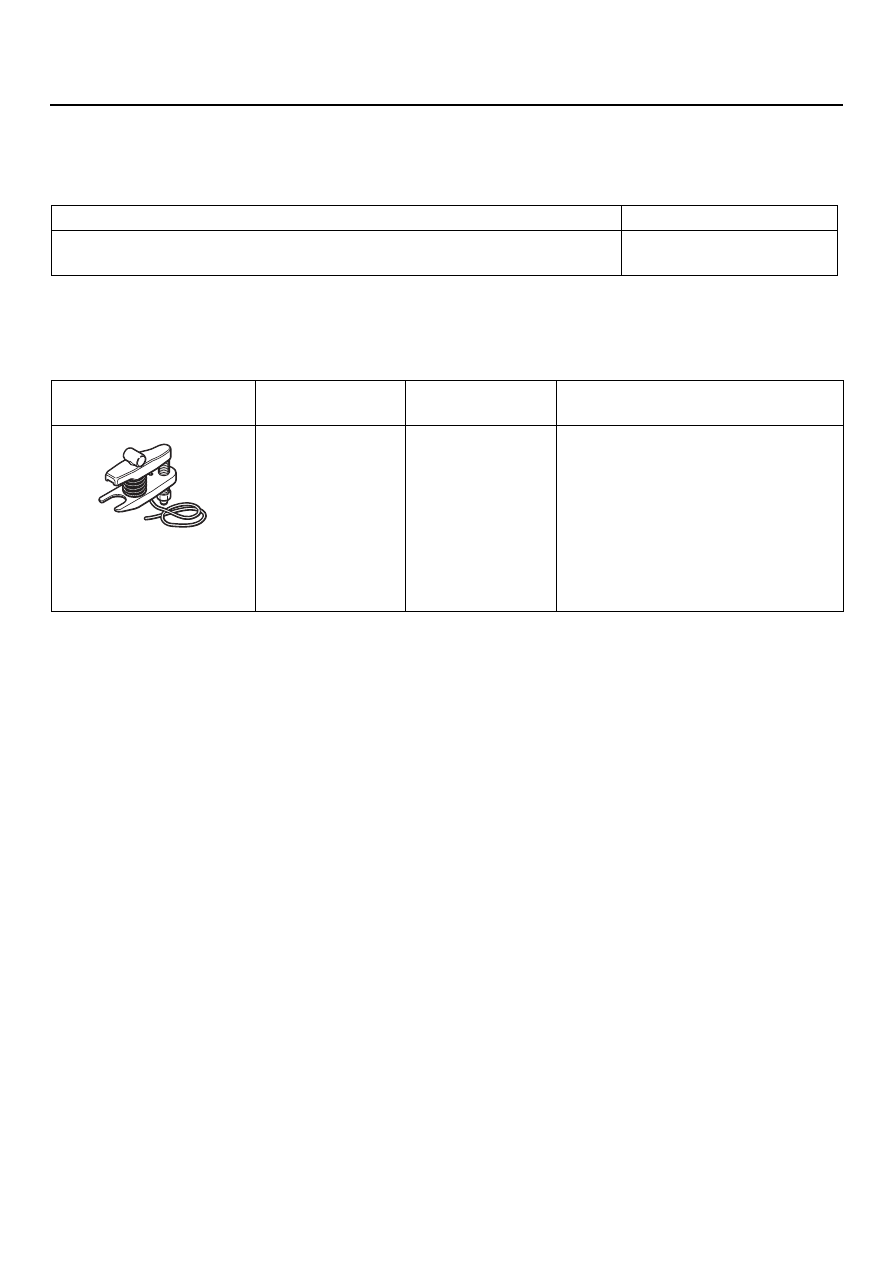

ОСНОВНЫЕ ДАННЫЕ ДЛЯ РЕГУЛИРОВКИ

И КОНТРОЛЯ

M1321000300333

СПЕЦИАЛЬНЫЙ ИНСТРУМЕНТ

M1321000600378

Показатель

Номинальное значение

Длина выступающей резьбовой части штанги стабилизатора
поперечной устойчивости, мм

22 ± 1,5

Инструмент

Номер

Название
инструмента

Применение

MB991897

Приспособление
для снятия
шарового
шарнира

Отсоединение поворотного рычага
от шарового шарнира наконечника
рулевой тяги

NOTE: Предусмотрены съемники
рулевых тяг (MB990635 или
MB991113) для отсоединения
поворотного рычага от шарового
шарнира наконечника рулевой
тяги.

AC106827

КРЕПЛЕНИЕ ДВИГАТЕЛЯ В МОТОРНОМ ОТСЕКЕ

КРЕПЛЕНИЕ СИЛОВОЙ УСТАНОВКИ В МОТОРНОМ ОТСЕКЕ

32

-4

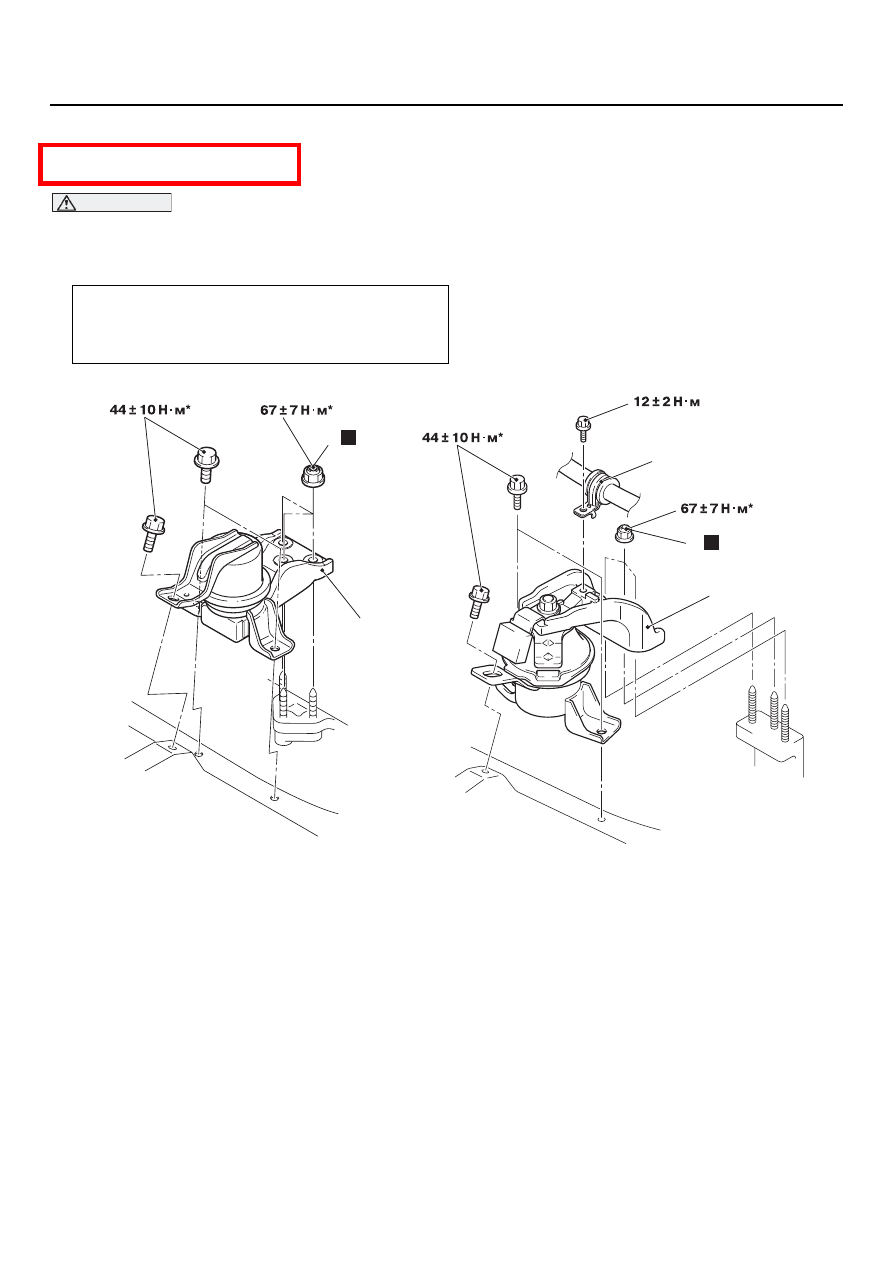

КРЕПЛЕНИЕ ДВИГАТЕЛЯ В МОТОРНОМ ОТСЕКЕ

СНЯТИЕ И УСТАНОВКА

M1321001100440

ВНИМАНИЕ

*: Обозначает детали, которые должны быть вначале временно закреплены, окончательная
их затяжка производится на полностью собранном автомобиле, стоящем на ровной,
горизонтальной поверхности.

Дополнительные операции перед снятием
Приподнимите силовой агрегат домкратом так, чтобы
его вес не был приложен к опорам, надежно закрепите
агрегат.

AC303999

AC303968

AC304304 AB

<4G1>

<4G6>

2

Н

3

2

Н

3

1

Последовательность снятия
деталей

1.

Хомут штанги стабилизатора
поперечной устойчивости
<двигатель 4G6>.

2.

Самоконтрящаяся гайка.

3.

Кронштейн передней опоры
двигателя.

Последовательность снятия
деталей

КРЕПЛЕНИЕ КОРОБКИ ПЕРЕДАЧ В МОТОРНОМ ОТСЕКЕ

КРЕПЛЕНИЕ СИЛОВОЙ УСТАНОВКИ В МОТОРНОМ ОТСЕКЕ

32

-5

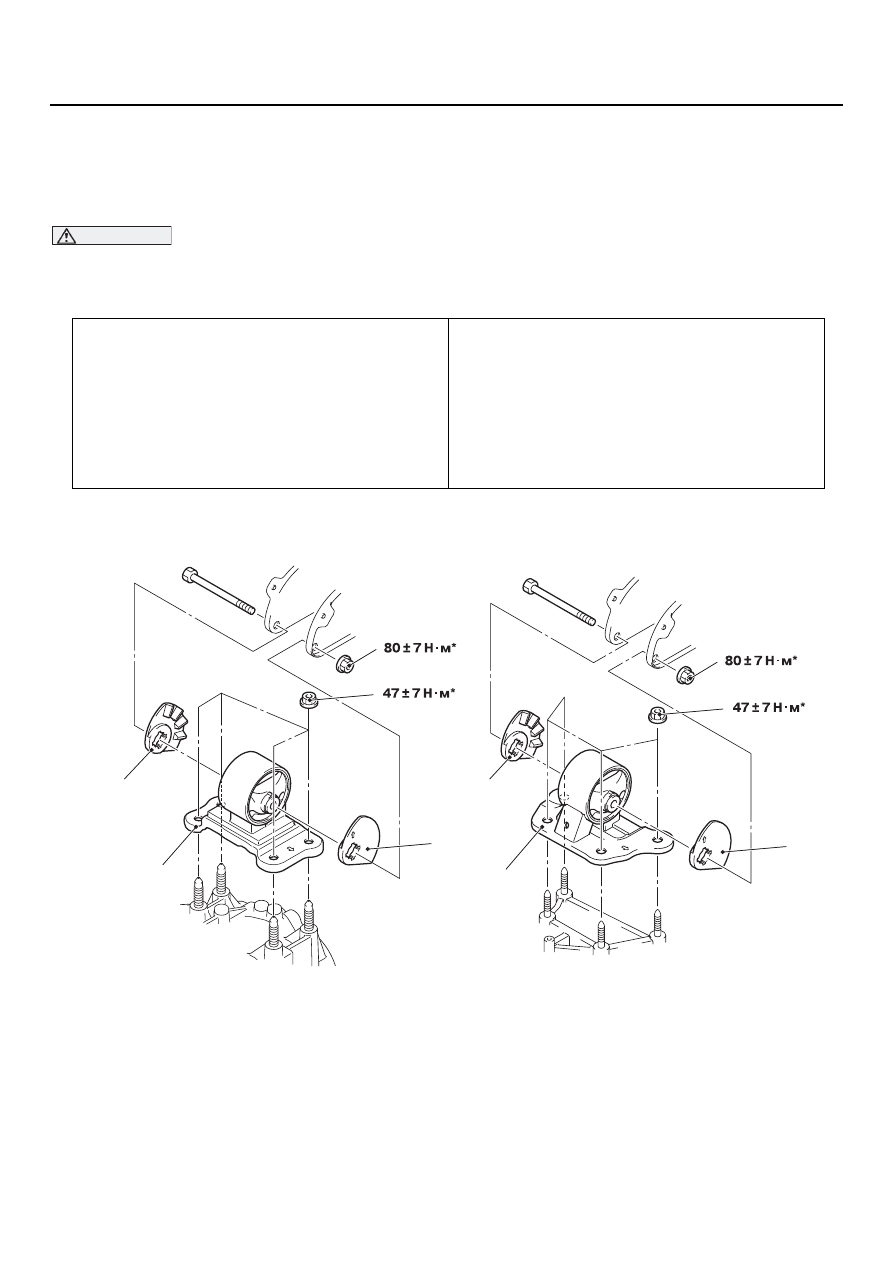

КРЕПЛЕНИЕ КОРОБКИ ПЕРЕДАЧ В МОТОРНОМ

ОТСЕКЕ

СНЯТИЕ И УСТАНОВКА

M1321001400430

ВНИМАНИЕ

*:  Обозначает детали, которые должны быть вначале временно закреплены,
окончательная их затяжка производится на полностью собранном автомобиле, стоящем на
ровной, горизонтальной поверхности.

Дополнительные операции перед снятием

•

Приподнимите силовой агрегат домкратом так,
чтобы его вес не был приложен к опорам, надежно
закрепите агрегат.

•

Снятие аккумуляторной батареи и лотка
аккумуляторной батареи

•

Снятие воздухоочистителя (См. главу 15,
"Воздухоочиститель",

CTP. 15-3

).

•

Снятие кронштейна задней опоры силового агрегата
(См.

CTP. 32-7

).

Дополнительные операции после установки

•

Установка кронштейна задней опоры силового
агрегата (См.

CTP. 32-7

).

•

Установка воздухоочистителя (См. главу 15,
"Воздухоочиститель",

CTP. 15-3

).

•

Установка аккумуляторной батареи и лотка
аккумуляторной батареи.

AC303988

AC303989

AC304258

<Механическая коробка передач>

<Автоматическая коробка передач>

AB

1

1

2

2

2

2

Последовательность снятия
деталей

1.

Кронштейн опоры со стороны
коробки передач.

>>A<<

2.

Опора коробки передач.

КРЕПЛЕНИЕ КОРОБКИ ПЕРЕДАЧ В МОТОРНОМ ОТСЕКЕ

КРЕПЛЕНИЕ СИЛОВОЙ УСТАНОВКИ В МОТОРНОМ ОТСЕКЕ

32

-6

ОПЕРАЦИИ ПО УСТАНОВКЕ ДЕТАЛЕЙ

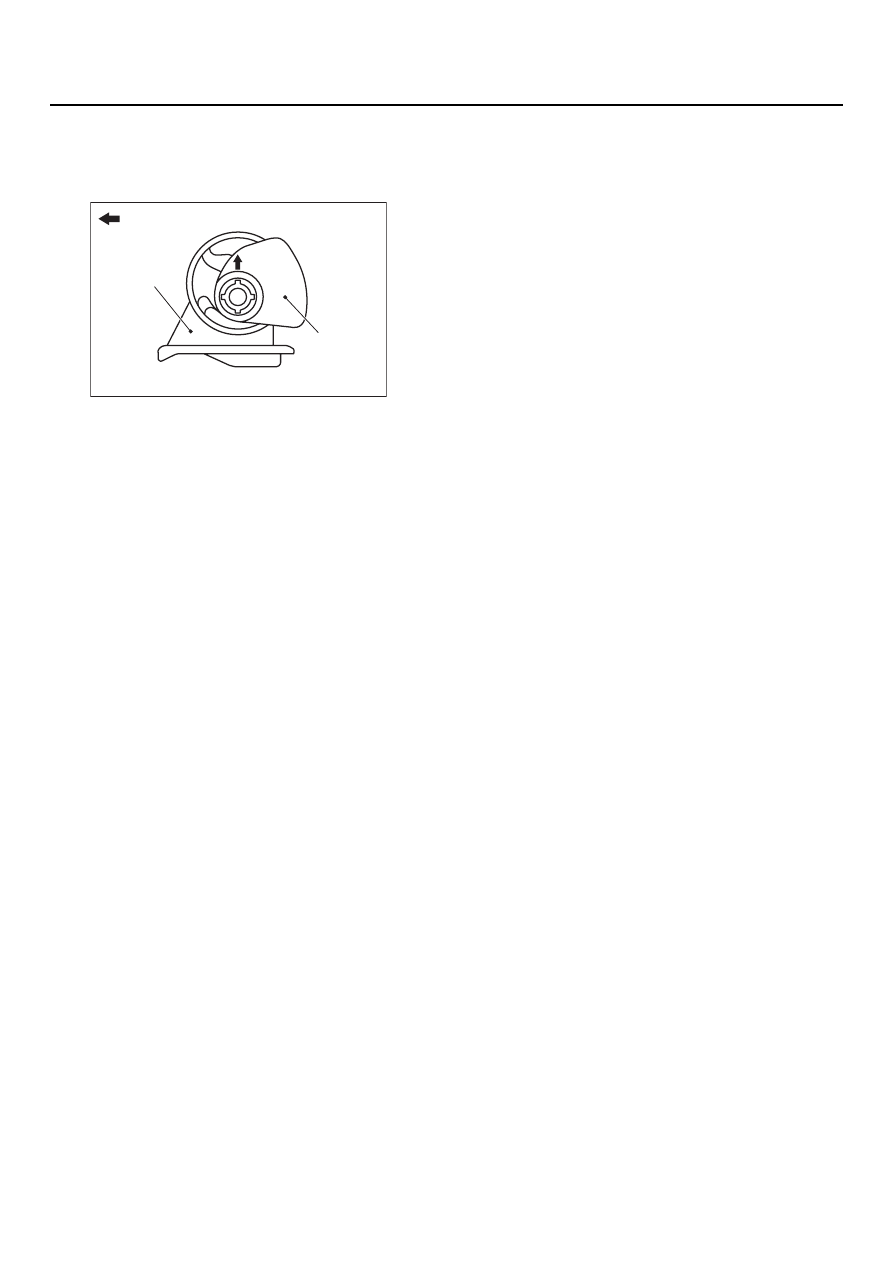

>>A<< УСТАНОВКА ОПОРЫ КОРОБКИ
ПЕРЕДАЧ

Установите опору коробки передач
в соответствии с направлением стрелок,
как показано на рисунке.

AC200645

К двигателю

Кронштейн
опоры коробки
передач

Ограничитель
опоры коробки
передач

AB
