Mitsubishi Lancer / Lancer Wagon. Руководство - часть 652

23A

-181

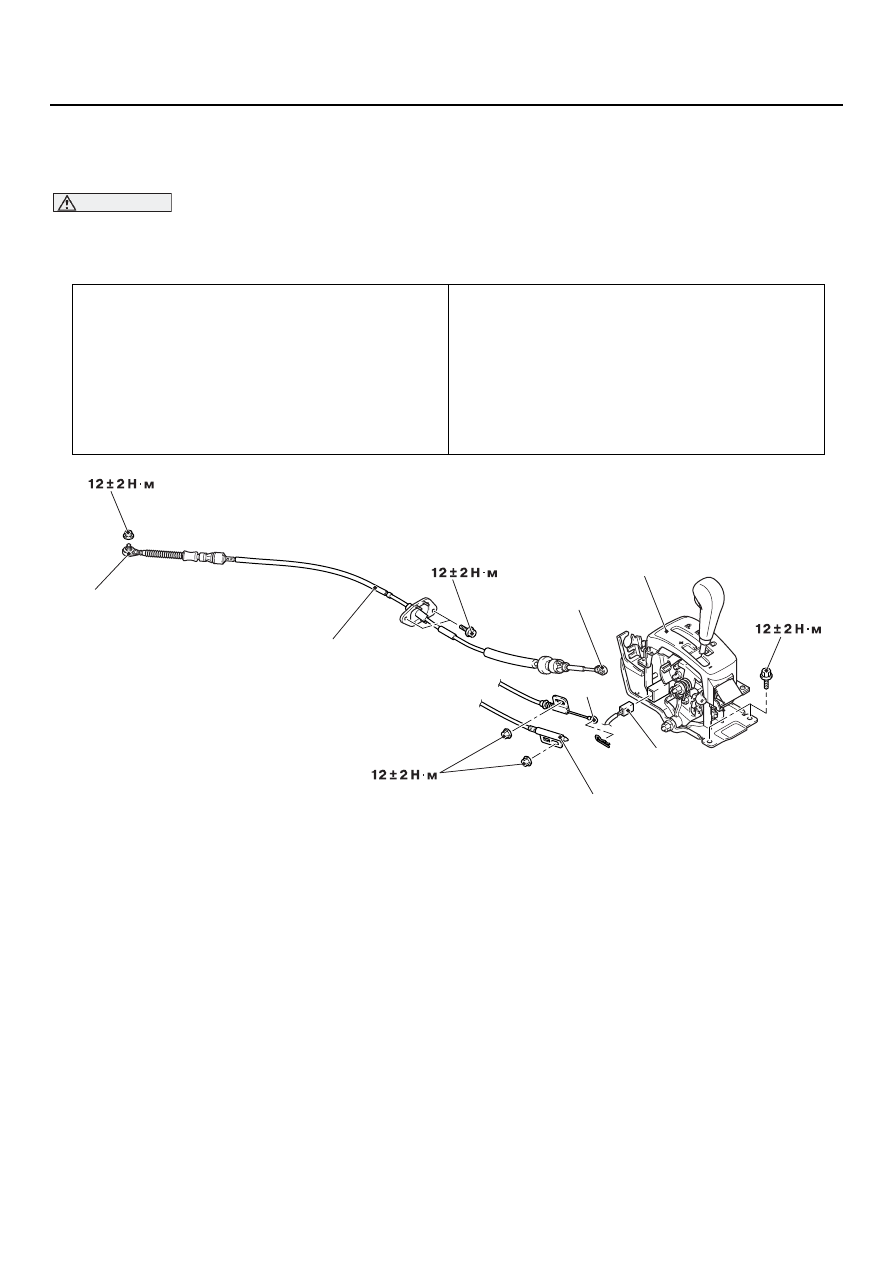

ПРИВОД УПРАВЛЕНИЯ КОРОБКОЙ ПЕРЕДАЧ

АВТОМАТИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ (FF)

ПРИВОД УПРАВЛЕНИЯ КОРОБКОЙ ПЕРЕДАЧ

ДЕМОНТАЖ И УСТАНОВКА

M1231006600347

ВНИМАНИЕ

При демонтаже и установке троса селектора, троса механизма блокировки рычага
селектора и троса механизма блокировки замка зажигания соблюдайте осторожность,
чтобы не ударить элктронный блок управления системой подушек безопасности.

Операции, выполняемые перед демонтажом

•

Демонтаж узла воздухоочистителя двигателя
(См. главу 15, "Воздухоочиститель",

CTP. 15-3

).

•

Демонтаж аккумуляторной батареи и ее
установочной площадки.

•

Демонтаж передней напольной консоли (См. главу
52A, "Передняя напольная консоль",

CTP. 52A-6

).

Операции, выполняемые после установки

•

Установка аккумуляторной батареи и ее
установочной площадки.

•

Установка узла воздухоочистителя двигателя
(См. главу 15, "Воздухоочиститель",

CTP. 15-3

).

•

Установка передней напольной консоли
(См. главу 52A, "Передняя напольная консоль",

CTP. 52A-6

).

•

Проверьте функционирование рычага селектора
(См.

CTP. 23A-178

).

AC304533

1

2

3

4

5

6

7

AB

Последовательность
демонтажа троса селектора

•

Переместите рычаг селектора
в положение "N".

1.

Селекторный конец троса
селектора (со стороны узла
рычага селектора).

>>C<<

2.

Трансмиссионный конец троса
селектора (со стороны коробки
передач).

•

Электронный блок управления
системой подушек безопасности
(См. главу 52B, "Электронный
блок управления системой
подушек безопасности",

CTP. 52B-230

).

•

Задний вентиляционный канал B
(См. главу 55, "Вентиляционные
каналы",

CTP. 55-119

).

3.

Трос селектора.

Последовательность
демонтажа узла рычага
селектора

1.

Селекторный конец троса
селектора (со стороны узла
рычага селектора).

>>B<<

4.

Селекторный конец троса
механизма блокировки замка
зажигания (со стороны узла
рычага селектора).

>>А<<

5.

Селекторный конец троса
механизма блокировки рычага
селектора (со стороны узла
рычага селектора)

6.

Электрический разъем блока
переключателей

7.

Узел рычага селектора

23A

-182

ПРИВОД УПРАВЛЕНИЯ КОРОБКОЙ ПЕРЕДАЧ

АВТОМАТИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ (FF)

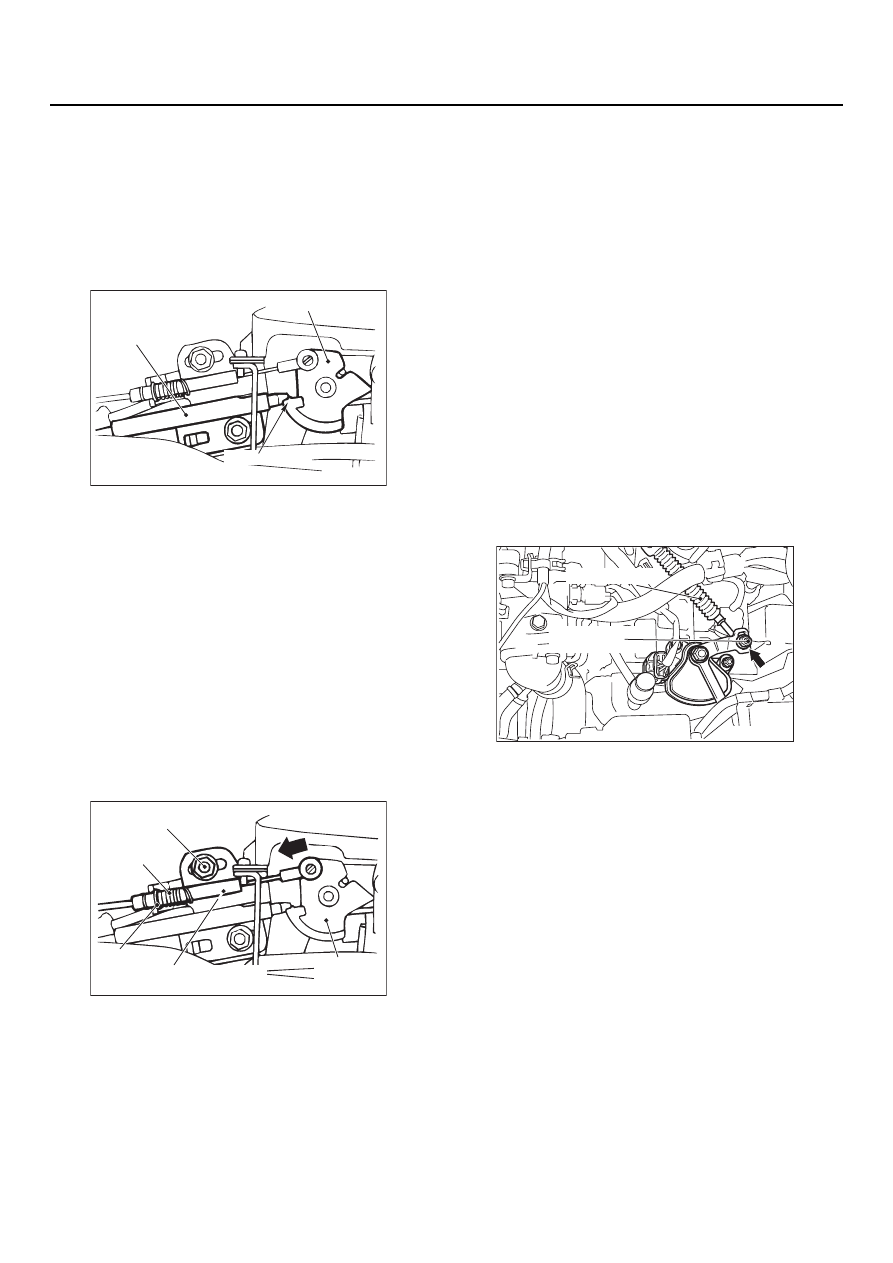

УКАЗАНИЯ К УСТАНОВКЕ

>>A<< УСТАНОВКА ТРОСА
МЕХАНИЗМА БЛОКИРОВКИ РЫЧАГА
СЕЛЕКТОРА (СО СТОРОНЫ УЗЛА
РЫЧАГА СЕЛЕКТОРА)

1. Переместите рычаг селектора в положение

"P".

2. Зафиксируйте трос механизма блокировки

рычага селектора в положении, в котором
селекторный конец троса находится выше
красной линии, нанесенной на стопорном
кулачке механизма.

>>A<< УСТАНОВКА ТРОСА
МЕХАНИЗМА БЛОКИРОВКИ ЗАМКА
ЗАЖИГАНИЯ (СО СТОРОНЫ УЗЛА
РЫЧАГА СЕЛЕКТОРА)

1. Переместите рычаг селектора в положение

"P".

2. Поверните ключ зажигания в положение

"LOCK" (OFF).

3. Переместите шайбу и пружину в направлении

стопорного кулачка, вставьте трос в крон
штейн и освободите пружину.

4.  Слегка нажмите на трос в направлении

корпуса механизма блокировки замка
зажигания (в направлении стрелки A).
Нажимайте на трос до тех пор, пока он
неостановится, и ушко троса не поравняется
с осью на стопорном кулачке. Затяните
стопорную гайку. Закрепите ушко троса
на оси стопорного кулачка.

Величина момента затяжки: 12

±

 2 Н

⋅

м

>>C<< УСТАНОВКА ТРОСА
СЕЛЕКТОРА (СО СТОРОНЫ КОРОБКИ
ПЕРЕДАЧ)

1. Установите селекторный рычаг коробки

передач в положение "N".

2. Переместите рычаг селектора в положение

"N".

3. Установите кронштейн троса в прорезь

селекторного рычага и слегка наверните
гайку. Осторожно нажмите на трос селектора
в направлении прорези селекторного рычага.
Нажимайте на трос до тех пор, пока он не
натянется. Затяните гайку с установленным
моментом.

Величина момента затяжки: 12

±

 2 Н

⋅

м

AC001628 AD

Стопорный кулачок

Трос механизма блокировки
рычага селектора

Красная метка

AC0001627

Стопорный
кулачок

Стопорная гайка

Шайба

Пружина

A

AD

Трос механизма блокировки
замка зажигания

AC103395 AM

Трос селектора

Регулировочная
гайка

23A

-183

ПРИВОД УПРАВЛЕНИЯ КОРОБКОЙ ПЕРЕДАЧ

АВТОМАТИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ (FF)

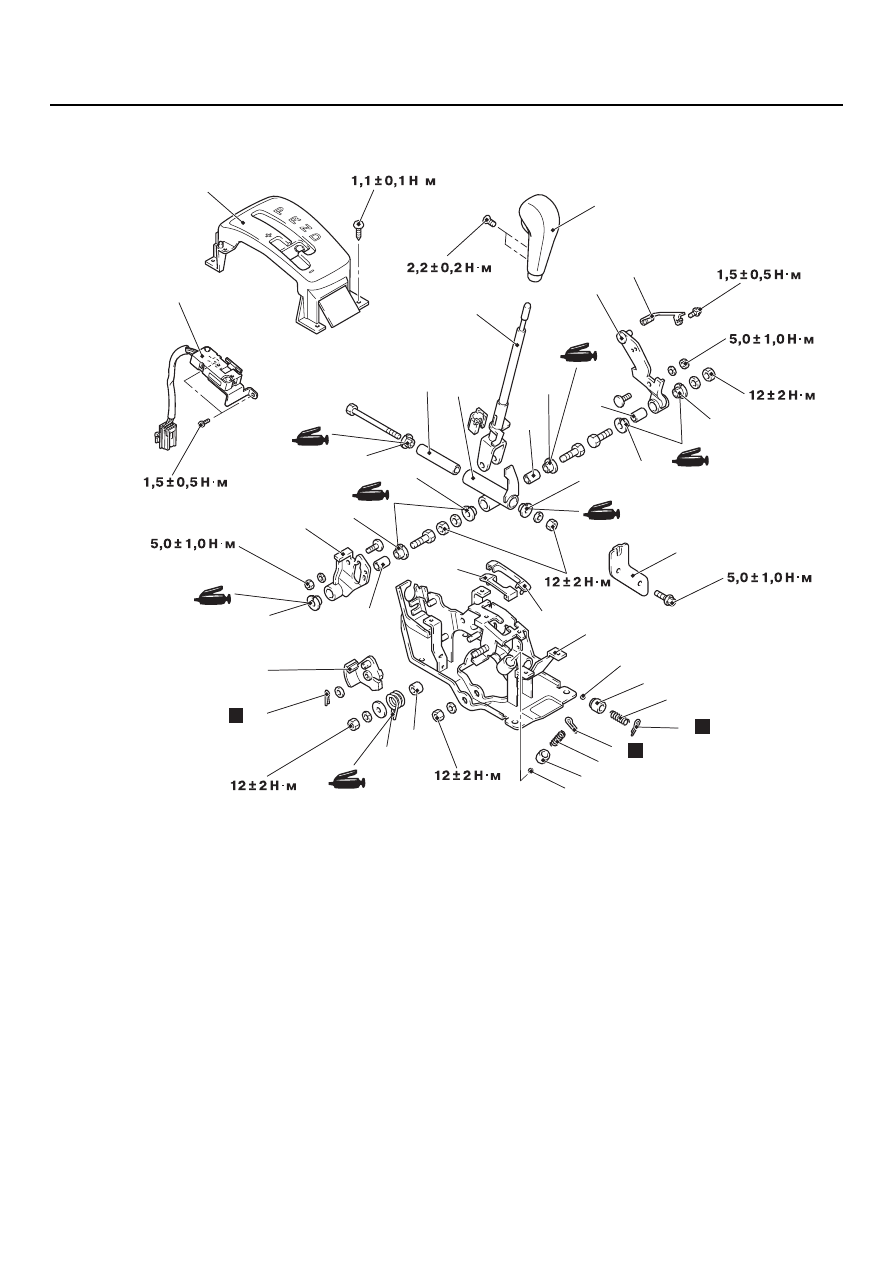

РАЗБОРКА И СБОРКА

M1231006800341

AC304541

1

2

3

4

5

6

7

8

9

6

7

8

9

10

11

12

13

14

14

15

16

17

17

18

19

20

20

21

22

23

23

24

25

26

27

28

Н

Н

Н

AB

Последовательность
разборки

1.

Рукоятка рычага селектора.

2.

Дисплей индикации положений
рычага селектора.

3.

Блок переключателей.

4.

Возвратная пружина.

5.

Втулка.

6.

Шарик.

7.

Седло шарика.

8.

Пружина.

9.

Шплинт.

10. Пластина.
11. Шплинт.
12. Стопорный кулачок.
13. Стопорная пружина в сборе.
14. Втулка.

15. Рычаг в сборе.
16. Внутренняя трубка.
17. Втулка.
18. Пластина в сборе.
19. Внутренняя трубка.
20. Втулка.
21. Рычаг селектора в сборе.
22. Внутренняя трубка.
23. Втулка.
24. Трубка в сборе.
25. Внутренняя трубка.
26. Стопор A.
27. Стопор B.
28. Кронштейн в сборе.

Последовательность
разборки

23A

-184

ПРИВОД УПРАВЛЕНИЯ КОРОБКОЙ ПЕРЕДАЧ

АВТОМАТИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ (FF)

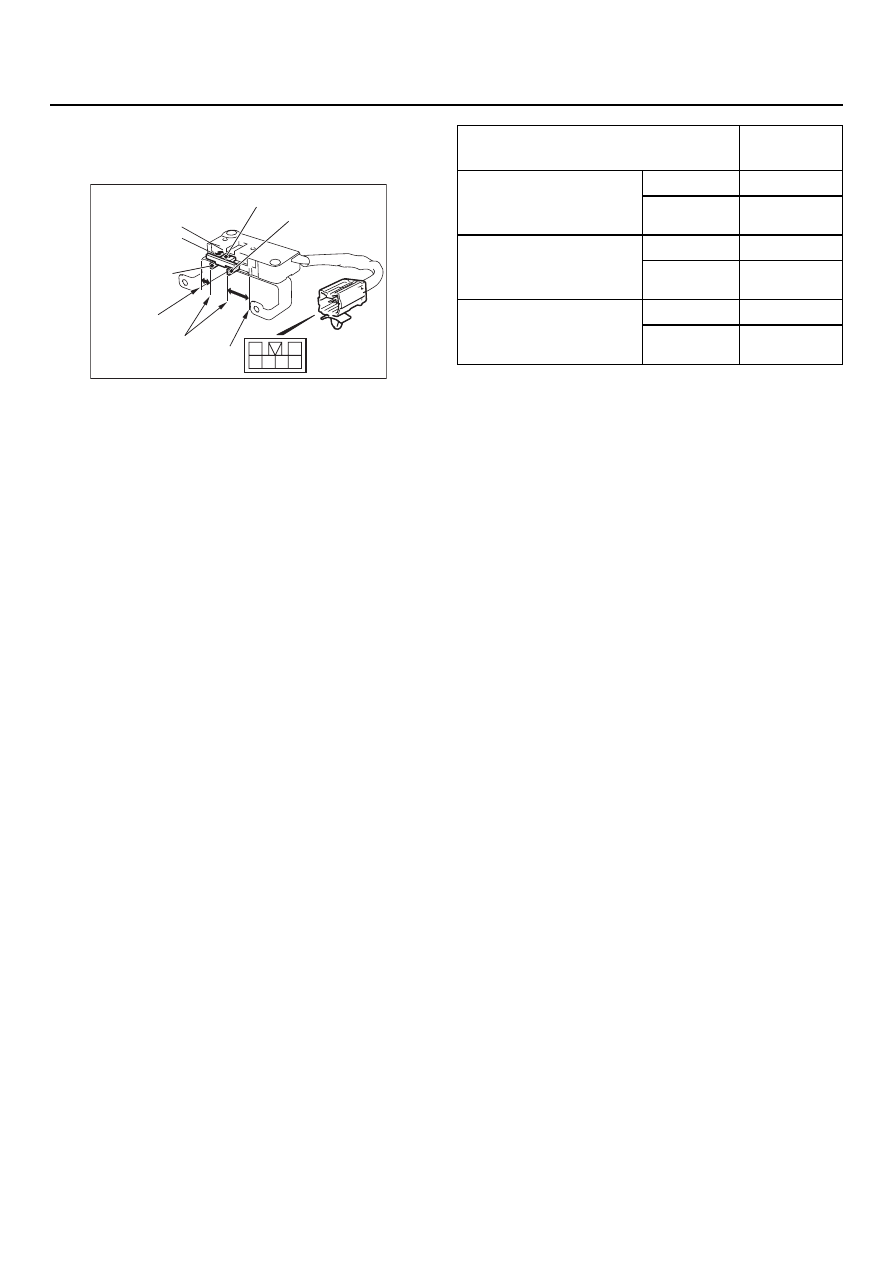

ПРОВЕРКА ИСПРАВНОСТИ БЛОКА
ПЕРЕКЛЮЧАТЕЛЕЙ

M1231030100080

1

2
6

4 5

AC304558

3

ВКЛ.

ВЫКЛ.

Переключатель режимов управления АКП

Выключатель
ПОВЫШЕННОЙ
передачи

Выключатель
ПОНИЖЕННОЙ
передачи

ВЫКЛ.

ВКЛ.

ВКЛ.

AB

Положение переключателя

Номера
контактов

Переключатель
режимов управления
АКП

Выключен

1  4

Выключен

1  2

Выключатель
повышенной
передачи

Выключен

3  5

Выключен



Выключатель
пониженной
передачи

Выключен

3  6

Выключен
