Mitsubishi Lancer / Lancer Wagon. Руководство - часть 625
23A
-73
ПОИСК НЕИСПРАВНОСТЕЙ <АКП>
АВТОМАТИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ (FF)
ЭТАП 4. Измерьте электрическое
сопротивление на разъеме B@19
гидрораспределителя АКП
Отсоедините разъем и измерьте электрическое
сопротивление между контактами 3 и 9
на колодке электромагнитного клапана.
Номинальное значение: 2,7
−
3,4 Ом
(при температуре рабочей жидкости
АКП 20
°
C)
B: Являются ли удовлетворительными
результаты проверки?
ДА :
Переходите к этапу 5.
НЕТ :
Проверьте электромагнитный клапан
включения пониженной передачи
(См.
CTP. 23A-168
).
ЭТАП 5. Измерьте напряжение
на электрическом разъеме C@128
электронного блока управления
двигателем и АКП
(1) Подсоедините электрический разъем B19
гидрораспределителя АКП.
(2) Поверните ключ зажигания в положение
"ON".
(3) Измерьте напряжение между контактом
№ 120 разъема C128 электронного блока
управления двигателем и АКП и "массой".
Номинальное значение: Сетевое
напряжение
B: Являются ли удовлетворительными
результаты проверки?
ДА :
Переходите к этапу 8.
НЕТ :
Переходите к этапу 6.

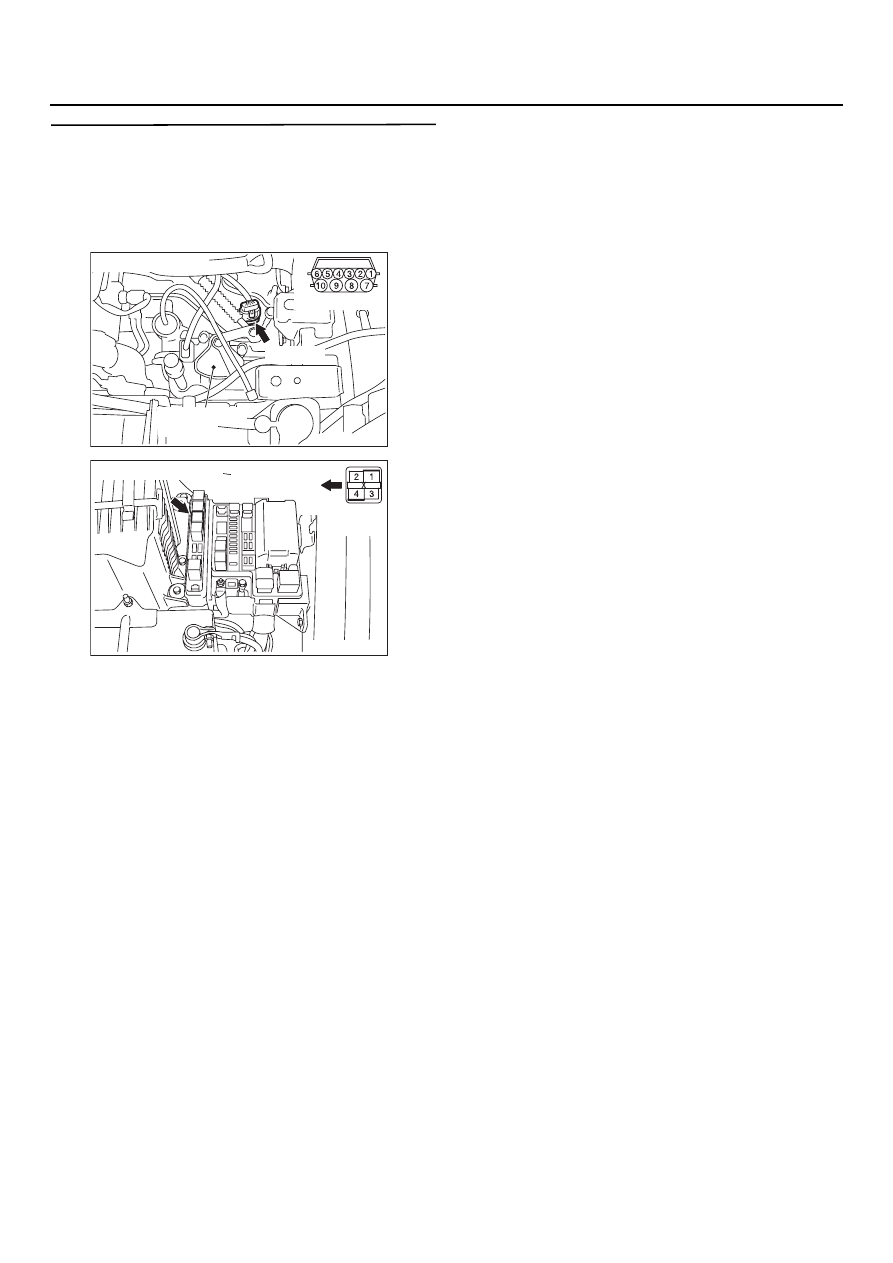

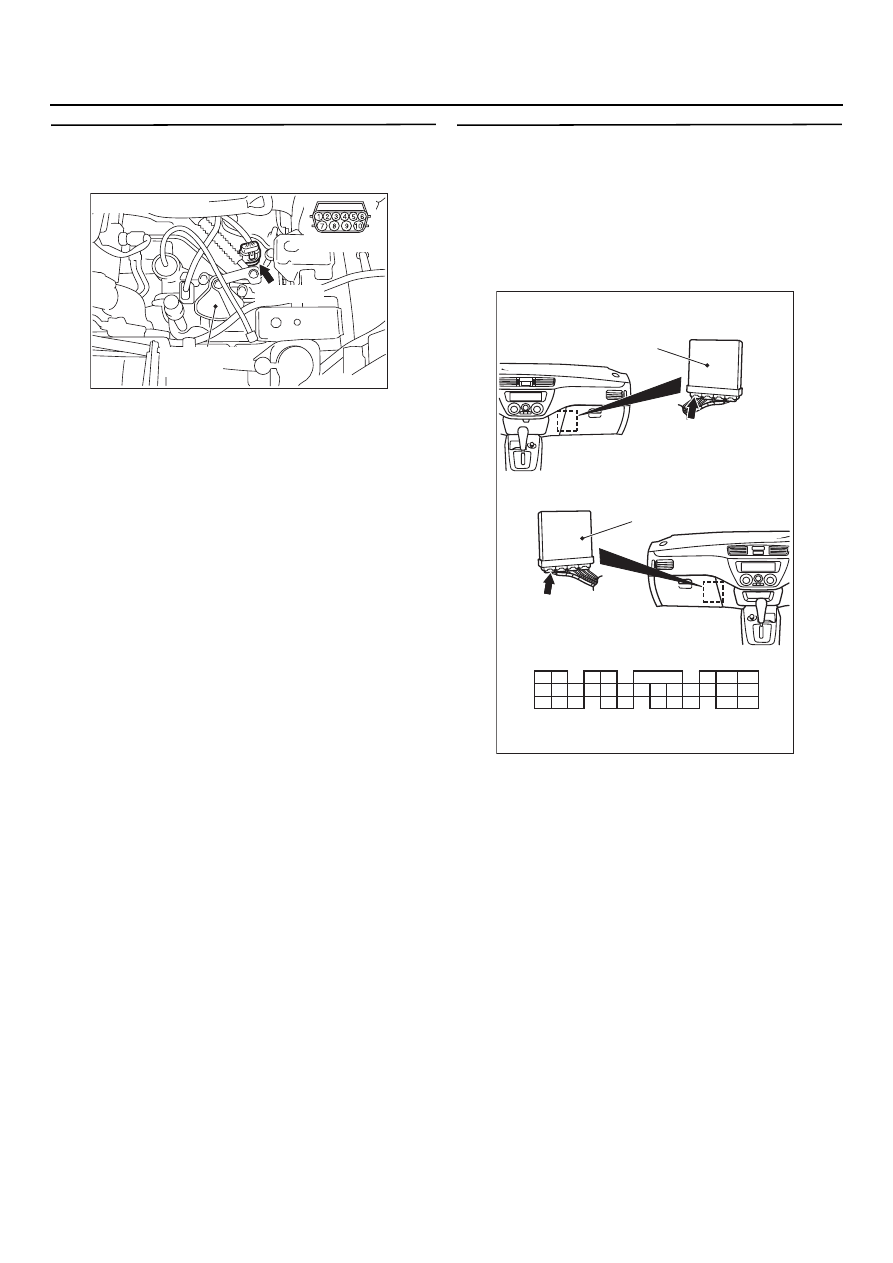

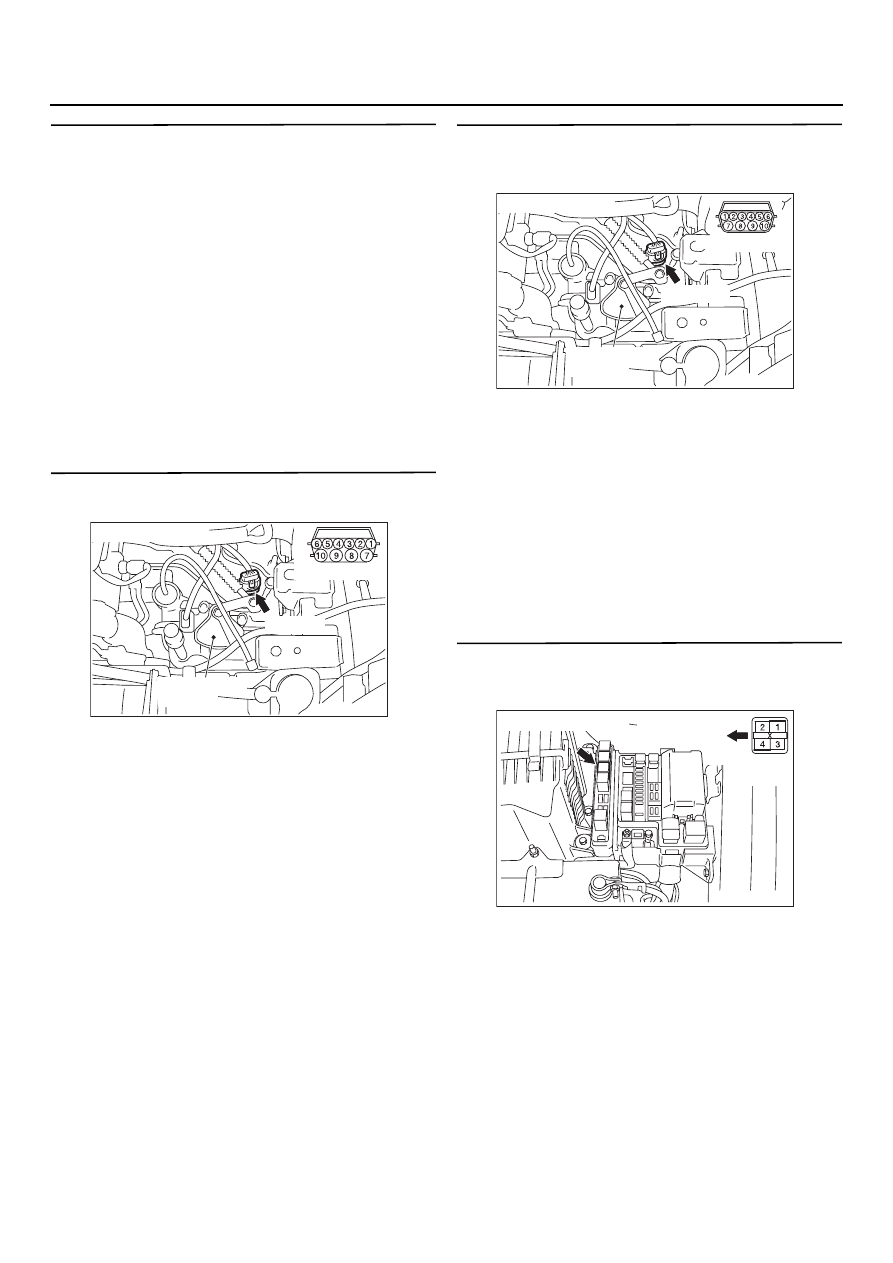

AC304815 AB
Разъем: B@19
B19 (GR)
Колодка датчика
Переключатель
селектора

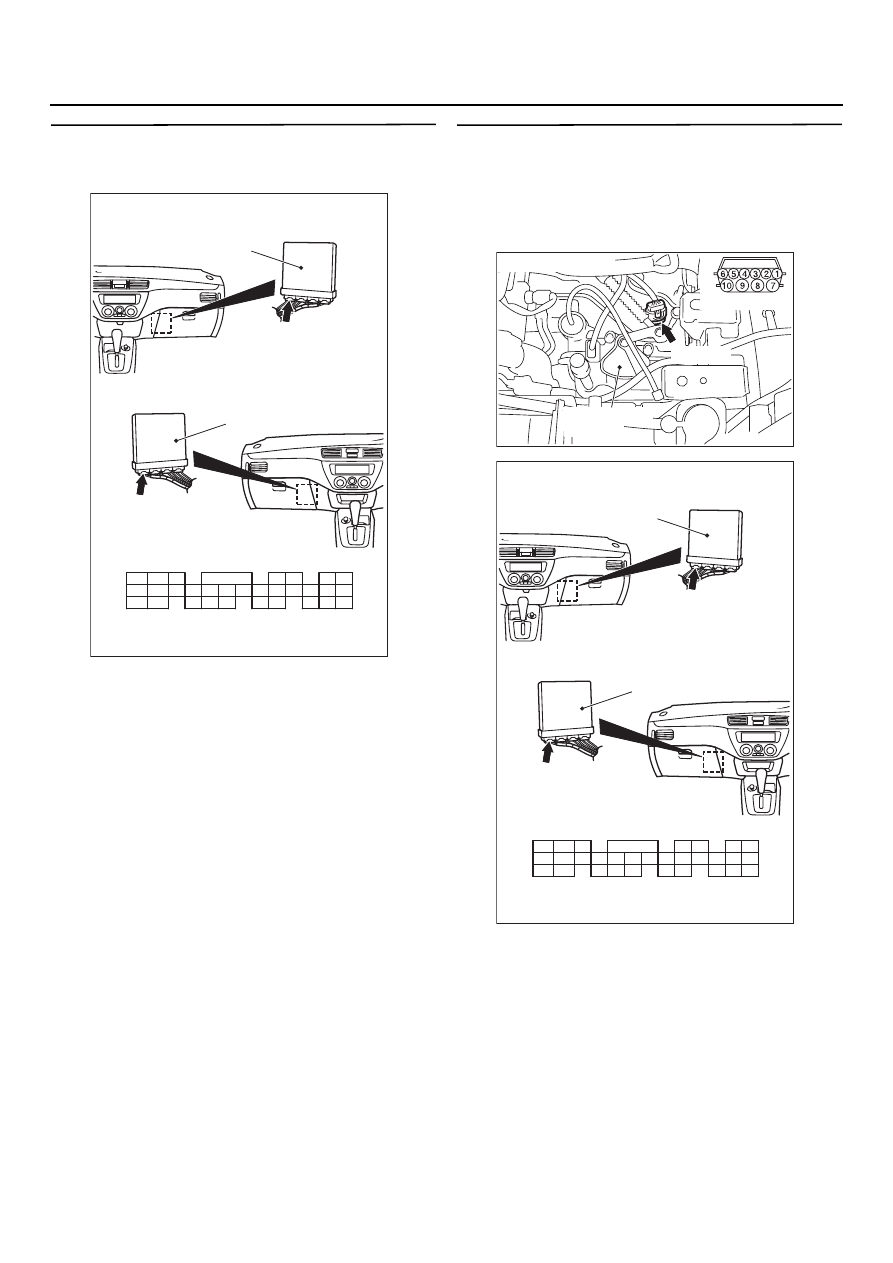

AC304810 AD
Разъем: C@128 <втомобили с левым рулем>
Разъем: C@128 <Автомобили с правым рулем>
ЭБУ двигателем и АКП
ЭБУ двигателем и АКП
JAE
Вид со стороны жгута
101 102
103 104
106 107
108
110
105
117
115 116
113
109
114
112
111
119
118
123
124
127
122
121
120
125
126
129
128
130
C128 (GR)
C128 (GR)
