52B

-184

ПОИСК НЕИСПРАВНОСТЕЙ

ДОПОЛНИТЕЛЬНАЯ СИСТЕМА ПАССИВНОЙ БЕЗОПАСНОСТИ (SRS)

ПРОЦЕДУРА ВЫПОЛНЕНИЯ
ДИАГНОСТИКИ

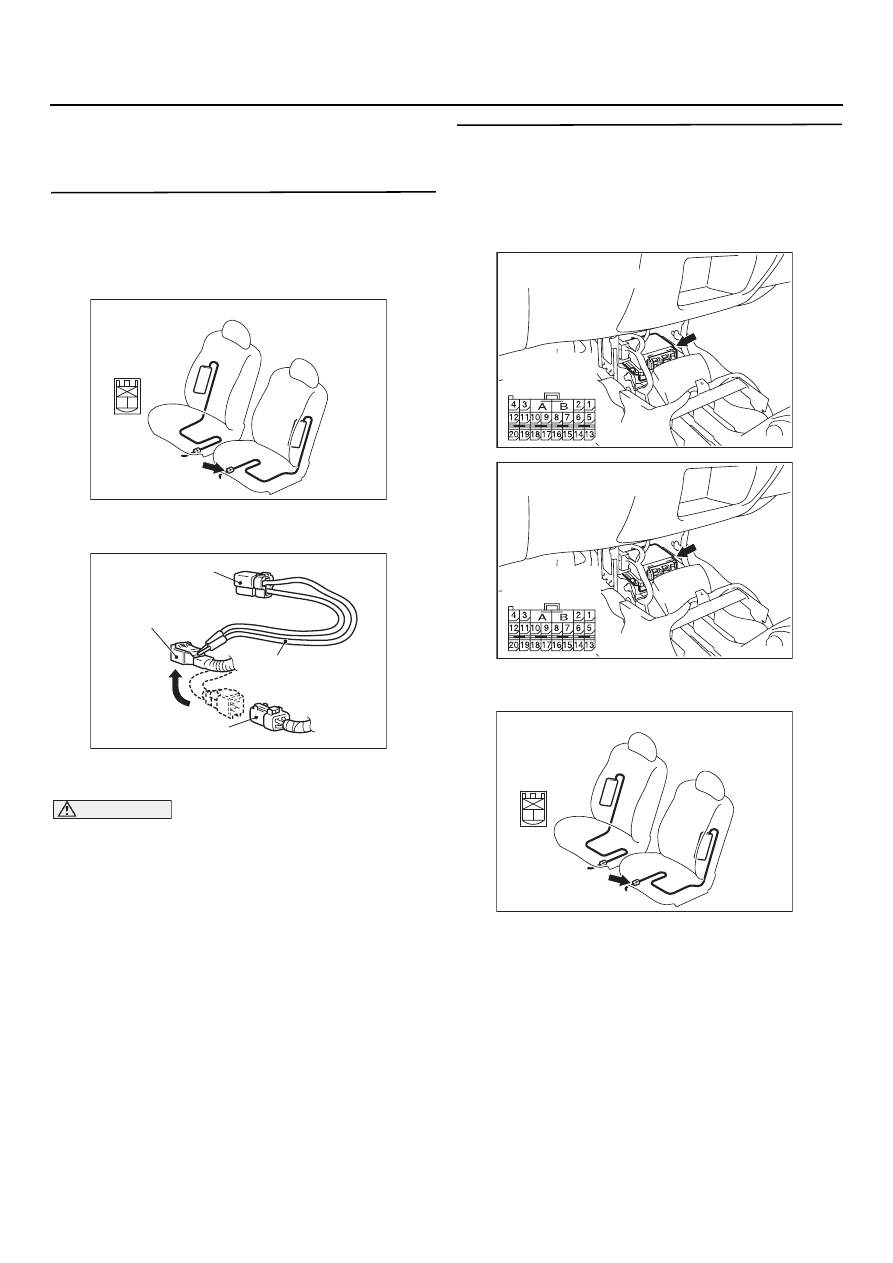

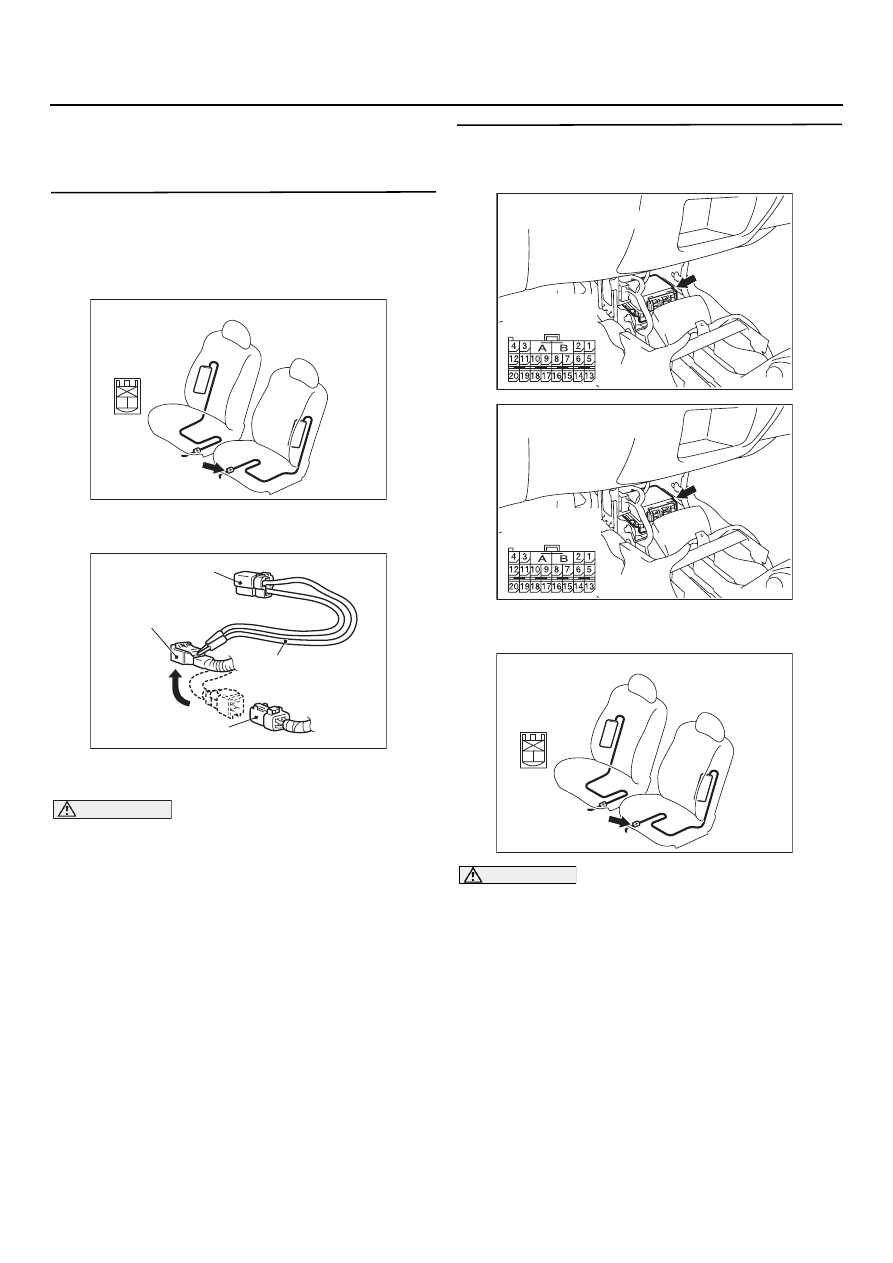

ЭТАП 1. Считайте код, присоединив
поверочный резистор (используйте
тестер MUT1II/III)
(1) Отсоедините провод от отрицательного

вывода аккумуляторной батареи.

(2) Расстыкуйте разъем D723 модуля (левой)

боковой подушки безопасности.

(3) Присоедините поверочный резистор

MB991865 к жгуту проводов MB991886.

ВНИМАНИЕ

Не вставляйте ножки пробника в выводы
с лицевой стороны, поскольку может быть
нарушено токопроводящее покрытие
выводов колодки.
(4) Присоедините специальное приспособление

MB991866 к колодке D723 со стороны жгута
проводов.

(5) Присоедините провод к отрицательному

выводу аккумуляторной батареи.

(6) Удалите коды из ПЗУ и считайте их заново.

B: Появилось ли сообщение о коде 82?

ДА :

Идти к Этапу 2.

НЕТ :

Замените спинку (левого) сиденья
в сборе. (См. главу 52А, "Передние
сиденья",

CTP. 52A-26

).

ЭТАП 2. Восстановите работоспособность
жгута проводов, соединяющего колодки
разъемов блока SRS1ECU C1133 <LHD> или
C116 <RHD> (выводы 9 и 10), и колодку D123
(выводы 1 и 2) разъема модуля надувной
шторки безопасности

(1) Расстыкуйте колодки разъемов C7133 <LHD>

или C716 <RHD>.

(2) Расстыкуйте разъем D723 модуля (левой)

боковой подушки безопасности.

AC202027

Разъем: D123

AQ

D723 (R)

2 1

Вид со стороны
жгута проводов
(спереди)

AC301039 AE

MB991865 (Поверочный резистор: 3 Ом)

D723 Колодка со стороны
жгута проводов

D723 Колодка боковой
правой НПБ

MB991866
(Жгут проводов
поверочного резистора)

AC301747AE

C7133 (Y)

Разъем: C1133
<Автомобили с левым рулем>

Вид со стороны
жгута проводов
(спереди)

AC301747AF

C716 (Y)

Разъем: C116
<Автомобили с правым рулем>

Вид со стороны
жгута проводов
(спереди)

AC202027

Разъем: D123

AQ

D723 (R)

2 1

Вид со стороны
жгута проводов
(спереди)

52B

-185

ПОИСК НЕИСПРАВНОСТЕЙ

ДОПОЛНИТЕЛЬНАЯ СИСТЕМА ПАССИВНОЙ БЕЗОПАСНОСТИ (SRS)

ВНИМАНИЕ

Не вставляйте ножки пробника в выводы
с лицевой стороны, поскольку может быть
нарушено токопроводящее покрытие
выводов колодки.

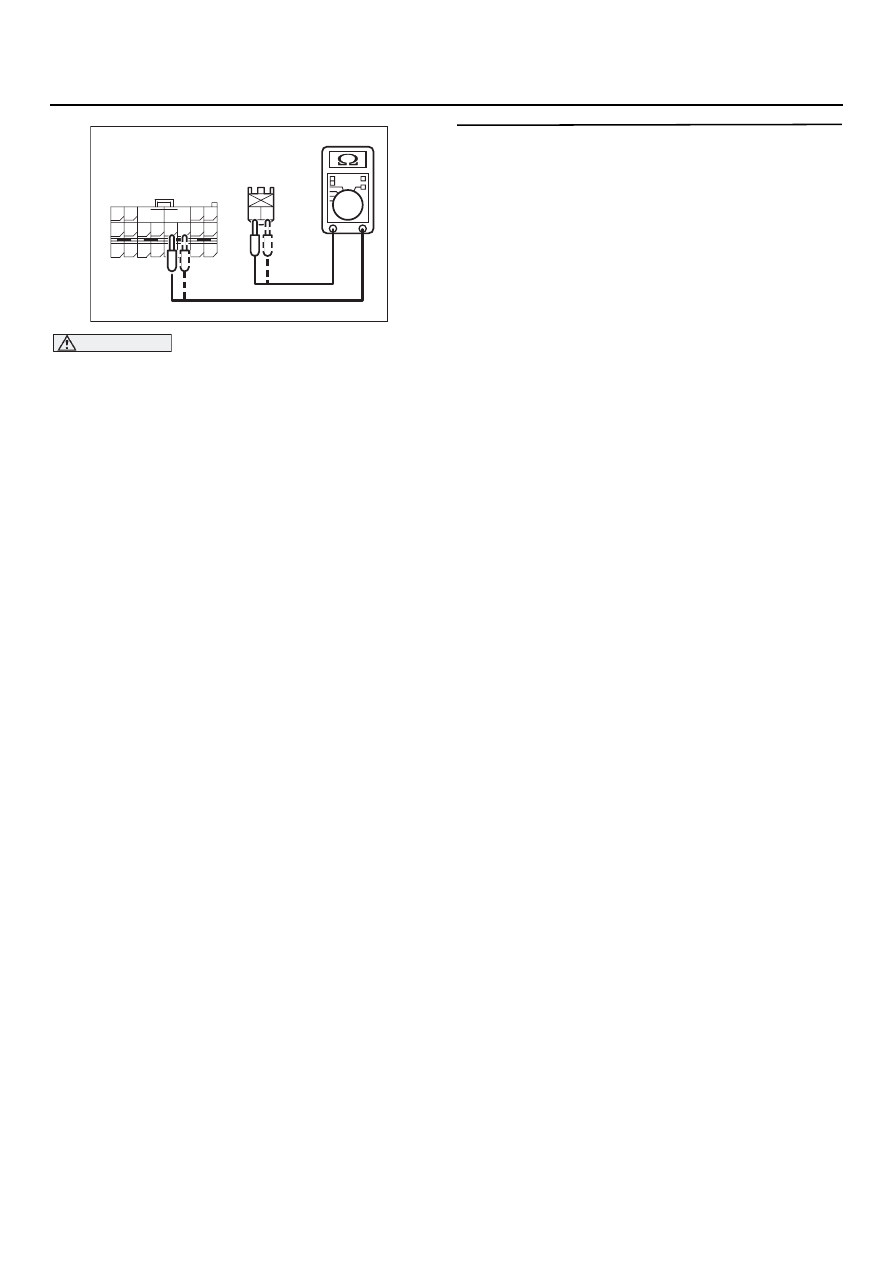

(3) Измерение величины сопротивления между

следующими выводами.

•

Разъемы блока SRS7ECU C7133 <LHD>
или C716 <RHD>, вывод 9 и разъем D723
модуля (правой) боковой подушки
безопасности, вывод 1.

•

Разъемы блока SRS7ECU C7133 <LHD>
или C716 <RHD>, вывод 10 и разъем D723
модуля (правой) боковой подушки
безопасности, вывод 2.

НОРМАЛЬНО: Менее 2 Ом

B: Нормально?

ДА :

Идти к Этапу 3.

НЕТ :

Восстановите работоспособность жгута
проводов, соединяющего разъемы
блока SRS7ECU C7133 <LHD> или C716
<RHD> (выводы 9 и 10) и разъем D723
(выводы 1 и 2) модуля (левой) боковой
подушки безопасности.

ЭТАП 3. Проверьте, произошло ли
обновление кодов неисправностей

B: Появилось ли сообщение о коде 82?

ДА :

Замените блок SRS7ECU.
(См.

CTP. 52B-226

).

НЕТ :

Возможно повреждение промежуточных
электроцепей. (См. главу 00, "Поиск
неисправностей / контрольные точки",

CTP. 00-6

).

AC301567

1 2

A

B

18

10

15

7

13

5

14

6

16

8

17

9

19

11

20

12

1 2

3 4

C7133 <LHD>,
C716 <RHD>,
Вид со стороны жгута
проводов (сзади)

AB

D723, Вид со стороны
жгута проводов
(сзади)

52B

-186

ПОИСК НЕИСПРАВНОСТЕЙ

ДОПОЛНИТЕЛЬНАЯ СИСТЕМА ПАССИВНОЙ БЕЗОПАСНОСТИ (SRS)

Код 85. Запал газогенератора модуля боковой подушки безопасности (левой), короткое
замыкание в цепи электропитания

ПРИНЦИП ДЕЙСТВИЯ

•

Блок SRS7ECU оценивает степень силы
удара при аварии, получая сигналы от левого
и правого датчиков замедления. Если сила
столкновения превысила определенный
предельный уровень, в блоке SRS7ECU
генерируется выходной сигнал на поджиг
запала газогенератора. Если при этом
замкнута цепь контрольного датчика боковых
подушек безопасности, произойдет
наполнение боковых подушек безопасности.

•

Подается сигнал на поджиг запала боковой
подушки безопасности.

УСЛОВИЯ ГЕНЕРАЦИИ КОДОВ
ПРИ ДИАГНОСТИКЕ

Этот диагностический код генерируется,
если происходит замыкание проводов электро7
питания газогенератора (левой) боковой
подушки безопасности между собой.

ВОЗМОЖНЫЕ ПРИЧИНЫ
НЕИСПРАВНОСТИ

•

Повреждены провода или соединительные
колодки.

•

Короткое замыкание в цепи подачи
электропитания к газогенератору (левой)
боковой подушки безопасности.

•

Неисправность блока SRS7ECU.

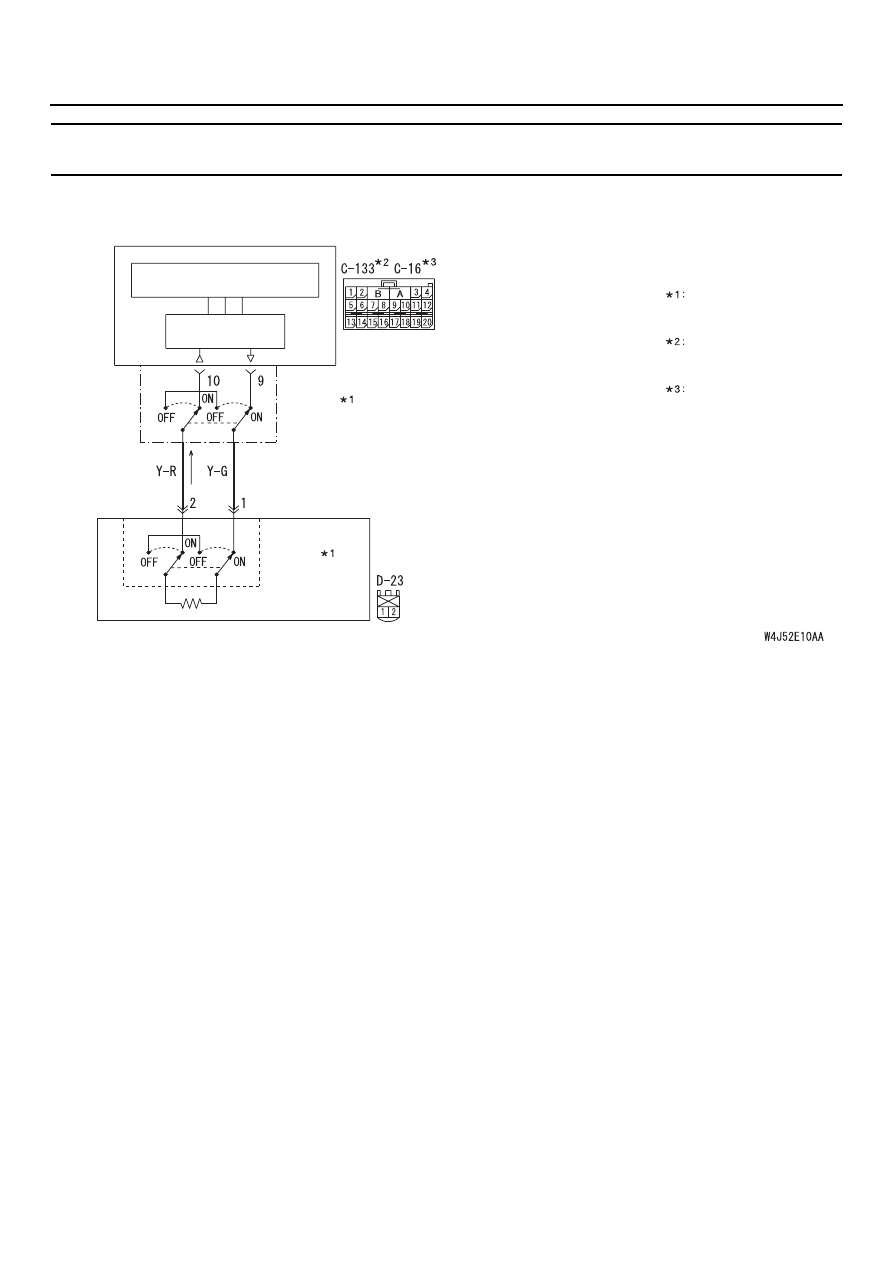

ЦЕПЬ ЗАПАЛА

МИКРОПРОЦЕССОР

БЛОК SRS7ECU

МОДУЛЬ ЛЕВОЙ
БОКОВОЙ НПБ
(ЗАПАЛ)

Цветовая кодировка проводов
B : Черный     LG : Бледно7зеленый
G : Зеленый     L : Синий     W : Белый
Y : Желтый     SB : Голубой     BR : Коричневый
O : Оранжевый     GR : Серый     R : Красный
P : Розовый     V : Фиолетовый



ПРИМЕЧАНИЕ

РАЗЪЕМ
СОСТЫКОВАН: "ОN"
РАЗЪЕМ
РАССТЫКОВАН: "ОFF"

Автомобили
с левосторонним
управлением
рулевого колеса

Автомобили
с правосторонним
управлением
рулевого колеса

БЛОКИРУЮЩИЙ
ВЫКЛЮЧАТЕЛЬ
РАЗЪЕМА

БЛОКИРУЮЩИЙ
ВЫКЛЮЧАТЕЛЬ
РАЗЪЕМА

Контур левой боковой НПБ (запал)

52B

-187

ПОИСК НЕИСПРАВНОСТЕЙ

ДОПОЛНИТЕЛЬНАЯ СИСТЕМА ПАССИВНОЙ БЕЗОПАСНОСТИ (SRS)

ПРОЦЕДУРА ВЫПОЛНЕНИЯ
ДИАГНОСТИКИ

ЭТАП 1. Считайте код, присоединив
поверочный резистор (используйте
тестер MUT1II/III)
(1) Отсоедините провод от отрицательного

вывода аккумуляторной батареи.

(2) Расстыкуйте разъем D723 модуля (левой)

боковой подушки безопасности.

(3) Присоедините поверочный резистор

MB991865 к жгуту проводов MB991886.

ВНИМАНИЕ

Не вставляйте ножки пробника в выводы
с лицевой стороны, поскольку может быть
нарушено токопроводящее покрытие
выводов колодки.
(4) Присоедините специальное приспособление

MB991866 к колодке D723 со стороны жгута
проводов.

(5) Присоедините провод к отрицательному

выводу аккумуляторной батареи.

(6) Удалите коды из ПЗУ и считайте их заново.

B:  Появилось ли сообщение о коде 85?

ДА :

Идти к Этапу 2.

НЕТ :

Замените спинку (левого) сиденья
в сборе. (См. главу 52А, "Передние
сиденья",

CTP. 52A-26

).

ЭТАП 2. Измерение величины напряжения
на выводах колодок разъемов C1133 <LHD>
или C116 <RHD>

(1) Расстыкуйте колодки разъемов C7133 <LHD>

или C716 <RHD>.

ОПАСНО!

Для предотвращения внезапного
срабатывания подушки безопасности
отсоедините колодку D'23 жгута
проводов модуля подушки безопасности
для деактивации цепи запала.

(2) Расстыкуйте разъем D723 модуля (левой)

боковой подушки безопасности.

AC202027

Разъем: D123

AQ

D723 (R)

2 1

Вид со стороны
жгута проводов
(спереди)

AC301039 AE

MB991865 (Поверочный резистор: 3 Ом)

D723 Колодка со стороны
жгута проводов

D723 Колодка боковой
правой НПБ

MB991866
(Жгут проводов
поверочного резистора)

AC301747AE

C7133 (Y)

Разъем: C1133
<Автомобили с левым рулем>

Вид со стороны
жгута проводов
(спереди)

AC301747AF

C716 (Y)

Разъем: C116
<Автомобили с правым рулем>

Вид со стороны
жгута проводов
(спереди)

AC202027

Разъем: D123

AQ

D723 (R)

2 1

Вид со стороны
жгута проводов
(спереди)
