ПОИСК НЕИСПРАВНОСТЕЙ

ДОПОЛНИТЕЛЬНАЯ СИСТЕМА ПАССИВНОЙ БЕЗОПАСНОСТИ (SRS)

ПРОЦЕДУРА ВЫПОЛНЕНИЯ
ДИАГНОСТИКИ

ЭТАП 1. Считайте код, присоединив
поверочный резистор (используйте тестер
MUT1II/III)
(1) Отсоедините провод от отрицательного

вывода аккумуляторной батареи.

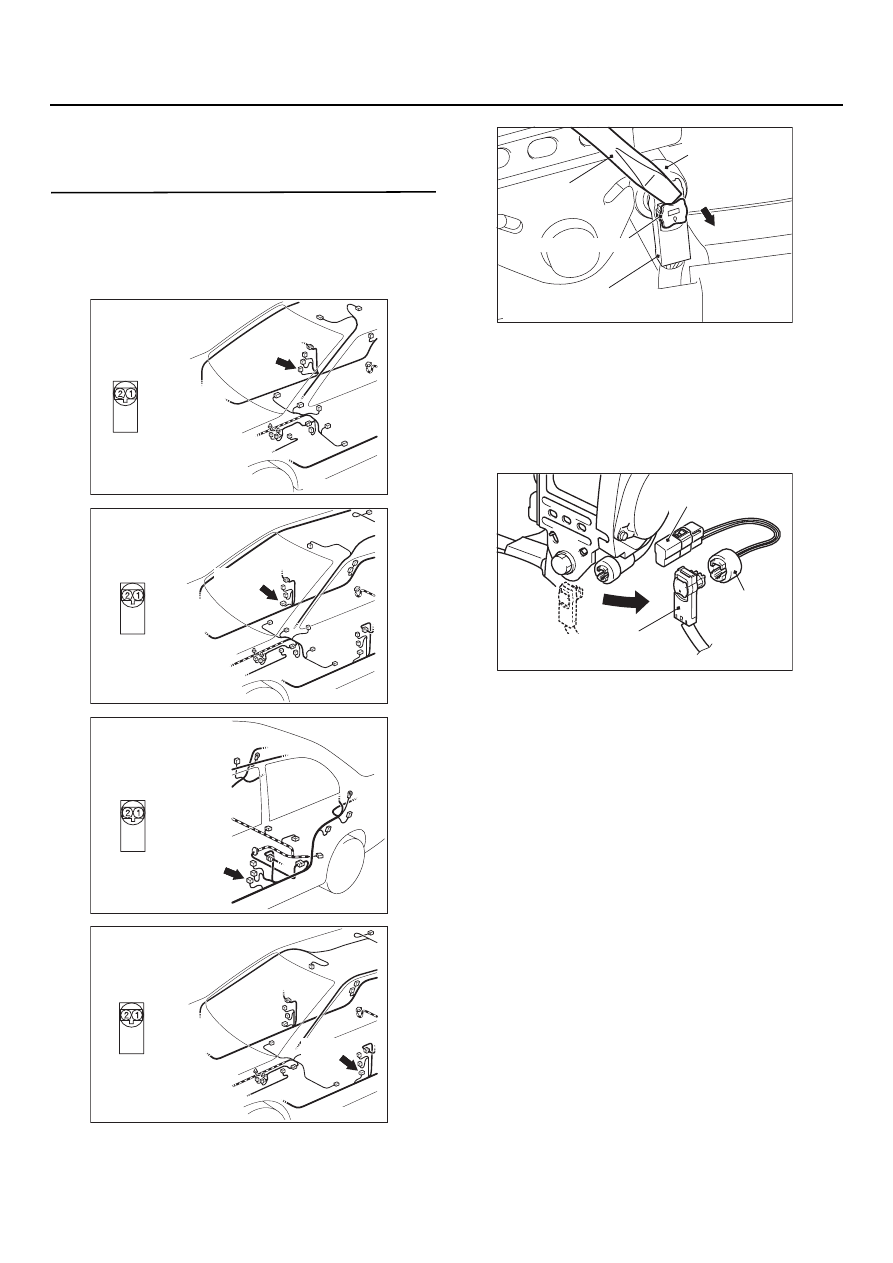

(2) Расстыкуйте разъемы D735 <LHD> или D722

<RHD> преднатяжителя ремня безопасности
со стороны переднего пассажира. При
работе с разъемами используйте отвертку
с плоской рабочей частью для вытягивания
блокирующей кнопки колодки со стороны
жгута проводов, затем расстыкуйте колодки.

(3) Присоедините поверочный резистор

MB991865 к жгуту проводов MB991884.

(4) Присодедините приспособление MB991884

к колодкам разъемов D735 <LHD> или D722
<RHD> со стороны жгутов проводов.

(5) Присоедините провод к отрицательному

выводу аккумуляторной батареи.

(6) Удалите коды из ПЗУ и считайте их заново.

B: Появилось ли сообщение о коде 68?

ДА :

Идти к Этапу 2.

НЕТ :

Замените преднатяжитель ремня
безопасности со стороны переднего
пассажира. (См.

CTP. 52B-245

).

AC303869

Со стороны
жгута проводов

AH

Разъем: D135

D735 (B)

<Седан, LHD >

AC303915

Со стороны
жгута проводов

AN

Разъем: D135
<Универсал, LHD>

D735 (B)

AC303911AF

Разъем: D122
<Седан, RHD>

D722 (B)

Со стороны
жгута проводов

AC303921

Со стороны
жгута проводов

AK

Разъем: D122
<Универсал, RHD>

D722 (B)

AC300147AH

Отвертка
с плоским
лезвием

Блокирующая кнопка

D735 <LHD>,
D722 <RHD>
Разъем
преднатяжителя
переднего
пассажира

D735 <LHD>, D722 <RHD>
Колодка со стороны жгута проводов

MB991884
MB991885

AC300975 AH

MB991865
(Поверочный резистор:
                3 Ом)

MB991884
(Жгут проводов
поверочного
резистора)

D735 <LHD>, D722 <RHD>
Вид со стороны жгута проводов

52B

-157

ПОИСК НЕИСПРАВНОСТЕЙ

ДОПОЛНИТЕЛЬНАЯ СИСТЕМА ПАССИВНОЙ БЕЗОПАСНОСТИ (SRS)

ЭТАП 2. Измерение величины напряжения
на выводах колодок разъемов C1133 <LHD>
или C116 <RHD>

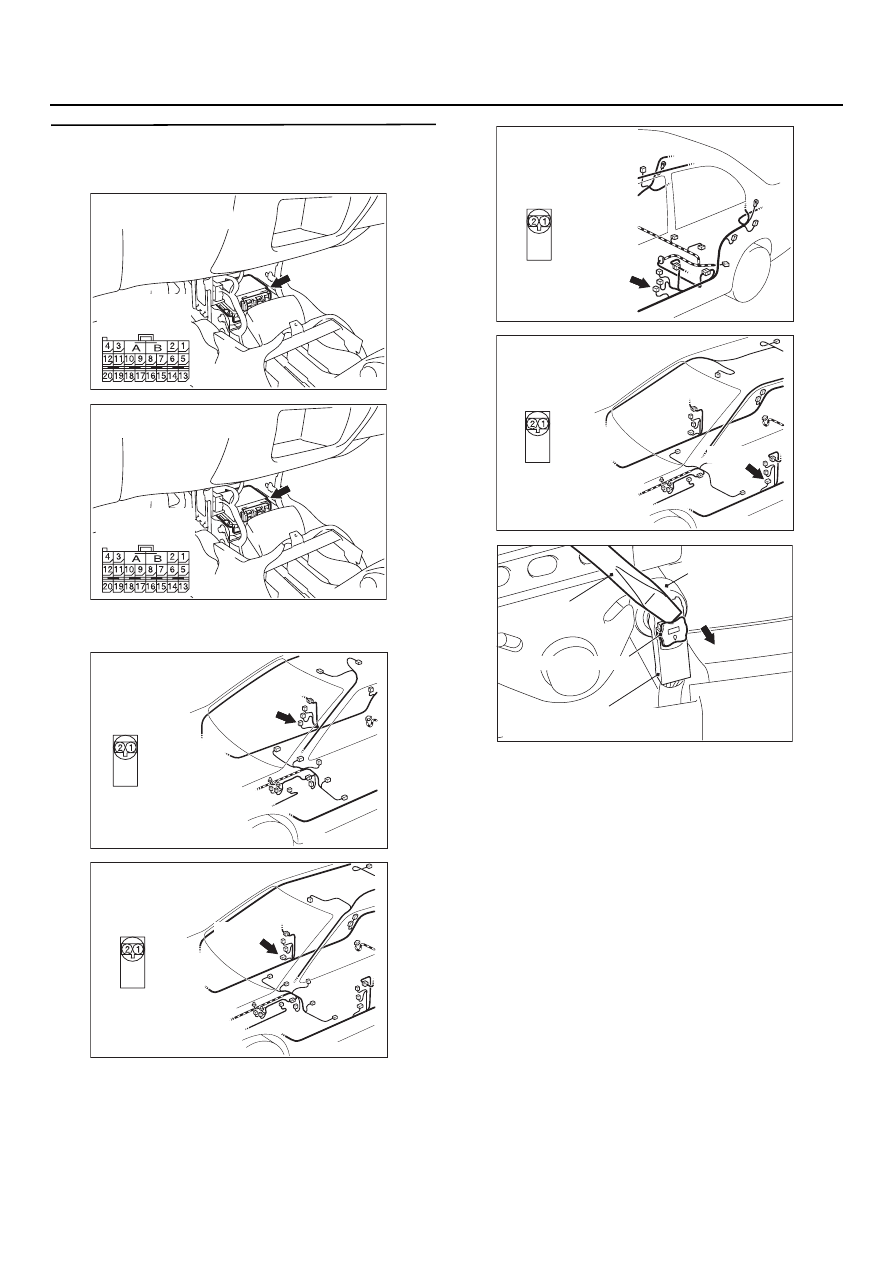

(1) Расстыкуйте колодки разъемов C7133 <LHD>

или C716 <RHD>.

(2) Расстыкуйте разъемы D735 <LHD> или D722

<RHD> преднатяжителя ремня безопасности
со стороны переднего пассажира. При рабо7
те с разъемами используйте отвертку
с плоской рабочей частью для вытягивания
блокирующей кнопки колодки со стороны
жгута проводов, затем расстыкуйте колодки.

(3) Установите ключ зажигания в положение

"ON".

AC301747AE

C7133 (Y)

Разъем: C1133
<Автомобили с левым рулем>

Вид со стороны
жгута проводов
(спереди)

AC301747AF

C716 (Y)

Разъем: C116
<Автомобили с правым рулем>

Вид со стороны
жгута проводов
(спереди)

AC303869

Со стороны
жгута проводов

AH

Разъем: D135

D735 (B)

<Седан, LHD >

AC303915

Со стороны
жгута проводов

AN

Разъем: D135
<Универсал, LHD>

D735 (B)

AC303911AF

Разъем: D122
<Седан, RHD>

D722 (B)

Со стороны
жгута проводов

AC303921

Со стороны
жгута проводов

AK

Разъем: D122
<Универсал, RHD>

D722 (B)

AC300147AH

Отвертка
с плоским
лезвием

Блокирующая кнопка

D735 <LHD>,
D722 <RHD>
Разъем
преднатяжителя
переднего
пассажира

D735 <LHD>, D722 <RHD>
Колодка со стороны жгута проводов

52B

-158

ПОИСК НЕИСПРАВНОСТЕЙ

ДОПОЛНИТЕЛЬНАЯ СИСТЕМА ПАССИВНОЙ БЕЗОПАСНОСТИ (SRS)

ВНИМАНИЕ

Не вставляйте ножки пробника в выводы
с лицевой стороны, поскольку может быть
нарушено токопроводящее покрытие
выводов колодки.

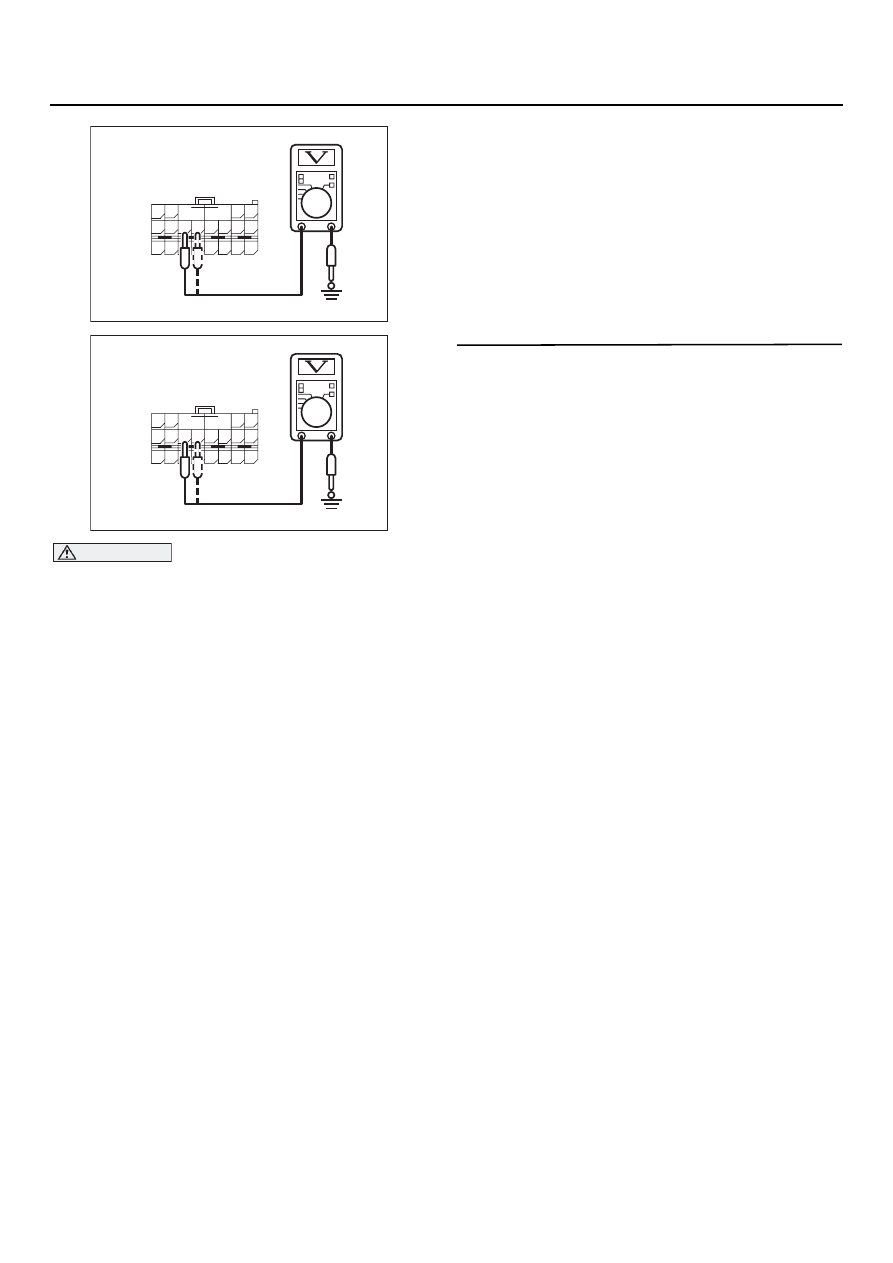

(4) Измерение величины напряжения между

выводами 7 и 8 колодок со стороны жгута
проводов разъемов C7133 <LHD> или C716
<RHD> и "массой".

НОРМАЛЬНО: 0 В

B: Нормально?

ДА :

Идти к Этапу 3.

НЕТ :

Восстановите работоспособность жгута
проводов между разъемами блока
SRS7ECU C7133 <LHD> или C716 <RHD>
(выводы 7 и 8) и разъемами D735 <LHD>
или D722 <RHD> (выводы 1 и 2)
преднатяжителя ремня безопасности
со стороны переднего пассажира.

ЭТАП 3. Проверьте, произошло ли
обновление кодов неисправностей

B: Появилось ли сообщение о коде 68?

ДА :

Замените блок SRS7ECU.
(См.

CTP. 52B-226

).

НЕТ :

Возможно повреждение промежуточных
электроцепей. См. главу 00, "Поиск
неисправностей / контрольные точки",

CTP. 00-6

.

AC301566

A

B

18

10

15

7

13

5

14

6

16

8

17

9

19

11

20

12

1 2

3 4

C7133, Вид со стороны
жгута проводов (сзади)

AB

AC301566

A

B

18

10

15

7

13

5

14

6

16

8

17

9

19

11

20

12

1 2

3 4

C716, Вид со стороны
жгута проводов (сзади)

AC

52B

-159

ПОИСК НЕИСПРАВНОСТЕЙ

ДОПОЛНИТЕЛЬНАЯ СИСТЕМА ПАССИВНОЙ БЕЗОПАСНОСТИ (SRS)

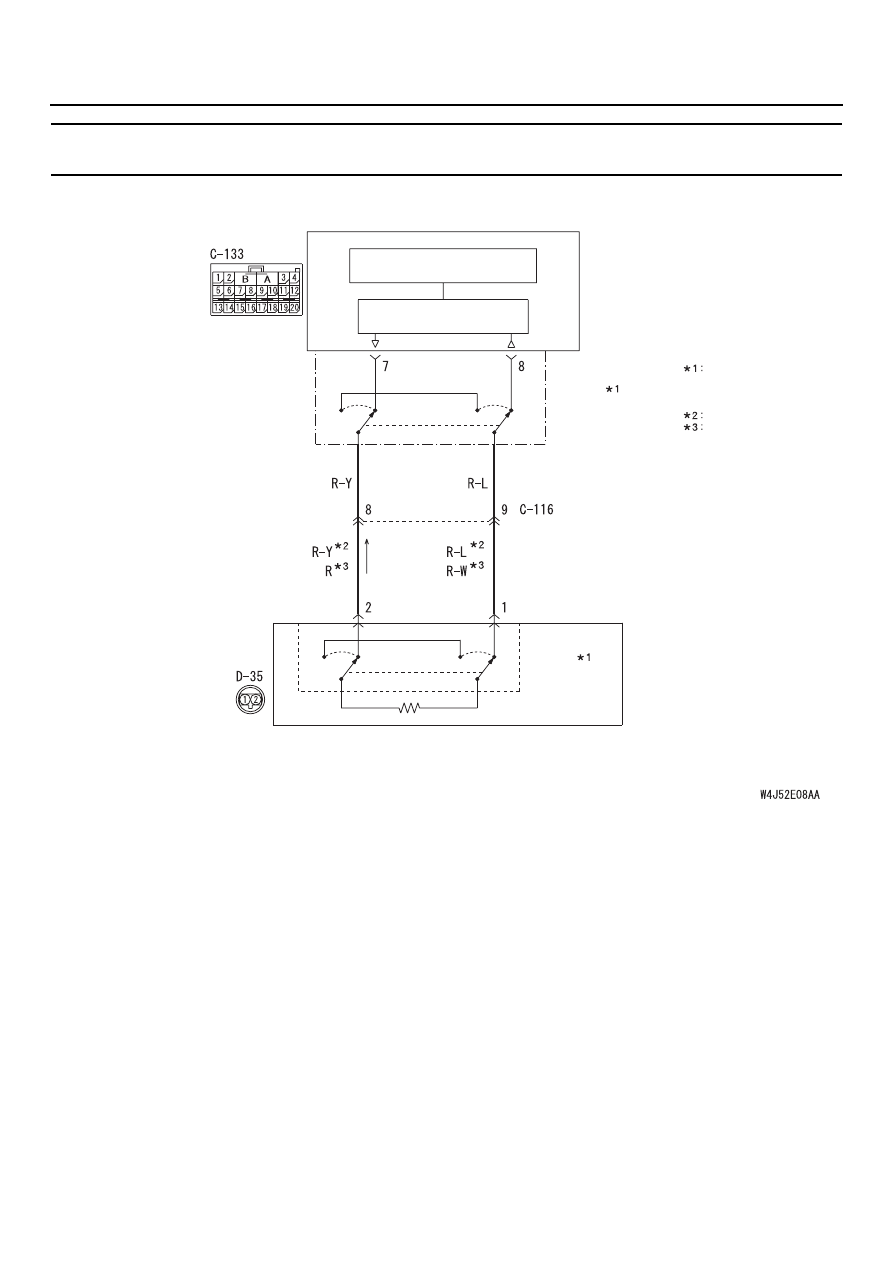

Код 69. Пиропатрон преднатяжителя ремня безопасности (переднего пассажира),
короткое замыкание на "массу"

ПРИМЕЧАНИЕ

РАЗЪЕМ
СОСТЫКОВАН: "ОN"
РАЗЪЕМ
РАССТЫКОВАН: "ОFF"

БЛОКИРУЮЩИЙ
ВЫКЛЮЧАТЕЛЬ
РАЗЪЕМА

БЛОКИРУЮЩИЙ
ВЫКЛЮЧАТЕЛЬ
РАЗЪЕМА

ЦЕПЬ ЗАПАЛА

МИКРОПРОЦЕССОР

БЛОК SRS7ECU

МОДУЛЬ ПРЕДНАТЯЖИТЕЛЯ
РЕМНЯ БЕЗОПАСНОСТИ
ПЕРЕДНЕГО ПАССАЖИРА (правый)

Седан

Универсал

Wire colour code
Цветовая кодировка проводов
B : Черный     LG : Бледно7зеленый     G : Зеленый     L : Синий     W : Белый     Y : Желтый     SB : Голубой     BR : Коричневый
O : Оранжевый     GR : Серый     R : Красный     P : Розовый     V : Фиолетовый

Контур преднатяжителя ремня безопасности переднего пассажира (запал, LHD)

ВЫКЛ.

ВЫКЛ.

ВКЛ.

ВКЛ.

ВЫКЛ.

ВЫКЛ.

ВКЛ.

ВКЛ.
