52B

-40

ПОИСК НЕИСПРАВНОСТЕЙ

ДОПОЛНИТЕЛЬНАЯ СИСТЕМА ПАССИВНОЙ БЕЗОПАСНОСТИ (SRS)

Код № 4В. Пиропатрон газогенератора модуля надувной шторки безопасности (левой),
обрыв между выводами пиропатрона

ПРИНЦИП ДЕЙСТВИЯ

Блок SRS7ECU оценивает силу столкновения
автомобиля по сигналам, получаемым от
боковых датчиков замедления и контрольного
датчика боковых подушек безопасности. Если
сила столкновения превысила определенный
предельный уровень, в блоке SRS7ECU
генерируется выходной сигнал на поджиг
запала газогенератора. Если при этом замкнута
цепь контрольного датчика боковых подушек
безопасности, произойдет наполнение шторки
безопасности.

УСЛОВИЯ ГЕНЕРАЦИИ КОДОВ
ПРИ ДИАГНОСТИКЕ

Этот код соответствует обрыву провода(ов)
жгута запала <левой> надувной шторки
безопасности. Если коды неисправностей
не удалить, контрольная лампа будет отключена
(коды неисправности сохранены).

ВОЗМОЖНЫЕ ПРИЧИНЫ
НЕИСПРАВНОСТИ

Ненадежный контакт в электрическом
разъеме.

Короткое замыкание между выводами
соединительной колодки газогенератора
(левой) шторки безопасности.

Неисправность блока SRS7ECU.

МОДУЛЬ ЛЕВОЙ
НШБ (ПИРОПАТРОН)

ЦЕПЬ ЗАПАЛА
НШБ

БЛОК SRS7ECU

МИКРОПРОЦЕССОР

Цветовая кодировка проводов
B : Черный     LG : Бледно7зеленый     G : Зеленый     L : Синий     W : Белый     Y : Желтый     SB : Голубой     BR : Коричневый
O : Оранжевый     GR : Серый     R : Красный     P : Розовый     V : Фиолетовый

БЛОКИРУЮЩИЙ
ВЫКЛЮЧАТЕЛЬ
РАЗЪЕМА

БЛОКИРУЮЩИЙ
ВЫКЛЮЧАТЕЛЬ
РАЗЪЕМА

ПРИМЕЧАНИЕ

РАЗЪЕМ

СОСТЫКОВАН: "ОN"
РАЗЪЕМ

РАССТЫКОВАН: "ОFF"
Автомобили

с левосторонним

расположением

рулевого колеса (LHD)

Автомобили

с правосторонним

расположением

рулевого колеса (RHD)

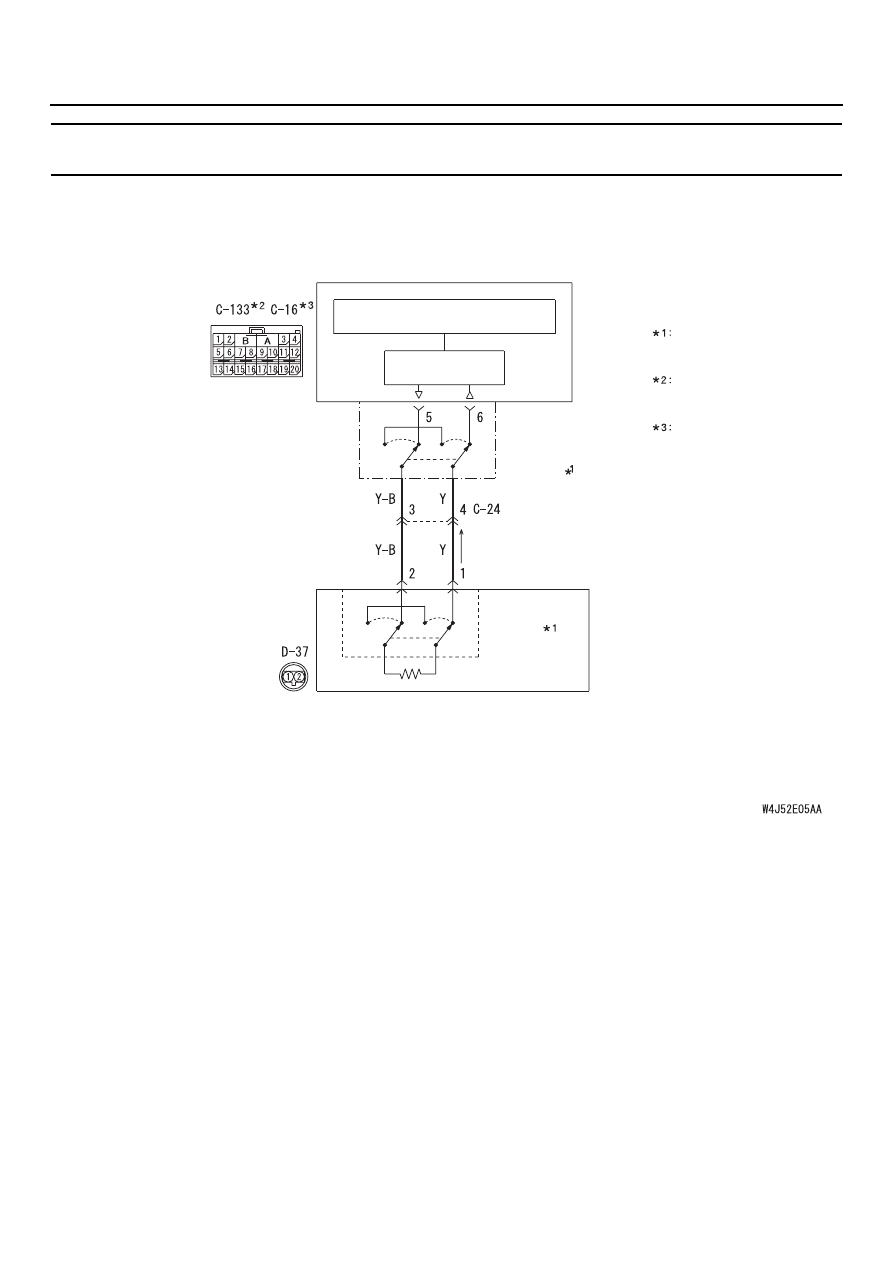

Контур модуля левой НШБ (пиропатрон)

ВЫКЛ.

ВЫКЛ.

ВЫКЛ.

ВЫКЛ.

ВКЛ.

ВКЛ.

ВКЛ.

ВКЛ.

52B

-41

ПОИСК НЕИСПРАВНОСТЕЙ

ДОПОЛНИТЕЛЬНАЯ СИСТЕМА ПАССИВНОЙ БЕЗОПАСНОСТИ (SRS)

ПРОЦЕДУРА ВЫПОЛНЕНИЯ
ДИАГНОСТИКИ

ЭТАП 1. Считайте код, присоединив
поверочный резистор (используйте тестер
MUT1II/III)
(1) Отсоедините провод от отрицательного

вывода аккумуляторной батареи.

(2) При работе с разъемом D737 используйте

отвертку с плоской рабочей частью для
вытягивания блокирующей кнопки колодки
со стороны жгута проводов, затем
расстыкуйте колодки.

(3) Присоедините проверочный резистор

MB991865 к жгуту проводов MB991884.

(4) Присоедините специальное приспособление

MB991884 к колодке D737 со стороны жгута
проводов.

(5) Присоедините провод к отрицательному

выводу аккумуляторной батареи.

(6) Удалите коды из ПЗУ и считайте их заново.

B: Появилось ли сообщение о коде № 4В?

ДА :

Идти к Этапу 2.

НЕТ :

Замените модуль надувной шторки
безопасности. (См.

CTP. 52B-236

).

AC303873

Разъем: D137

<Седан, LHD, автомобили с НШБ>

Вид со стороны
жгута проводов

AD

D737 (B)

AC303919

Вид со стороны
жгута проводов

AD

Разъем: D137
<Универсал, LHD,
автомобили с НШБ>

D737 (B)

AC303913

Вид со стороны
жгута проводов

AD

Разъем: D137
<Седан, RHD,
автомобили с НШБ>

D737 (B)

AC303925

Вид со стороны
жгута проводов

AD

Разъем: D137
<Универсал, RHD,
автомобили с НШБ>

D737 (B)

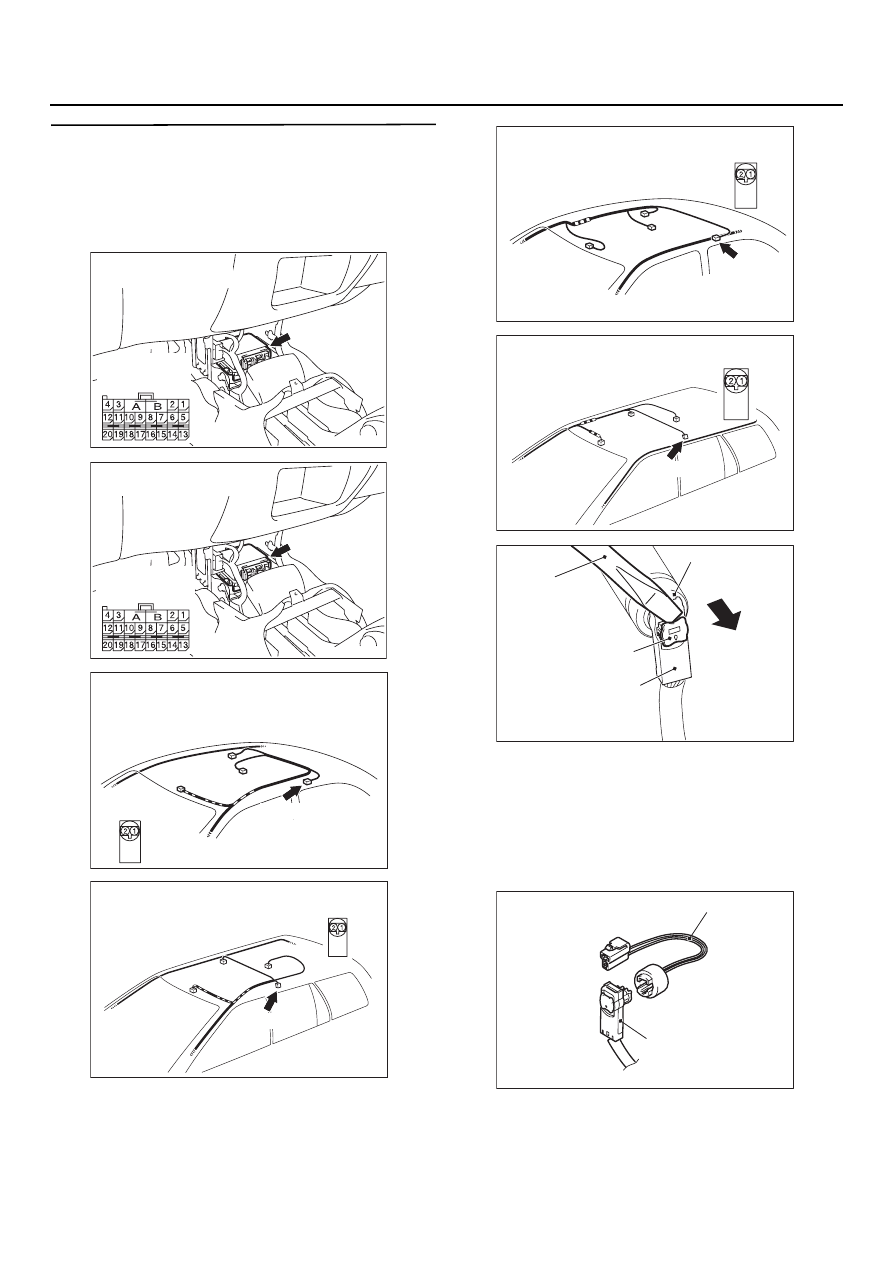

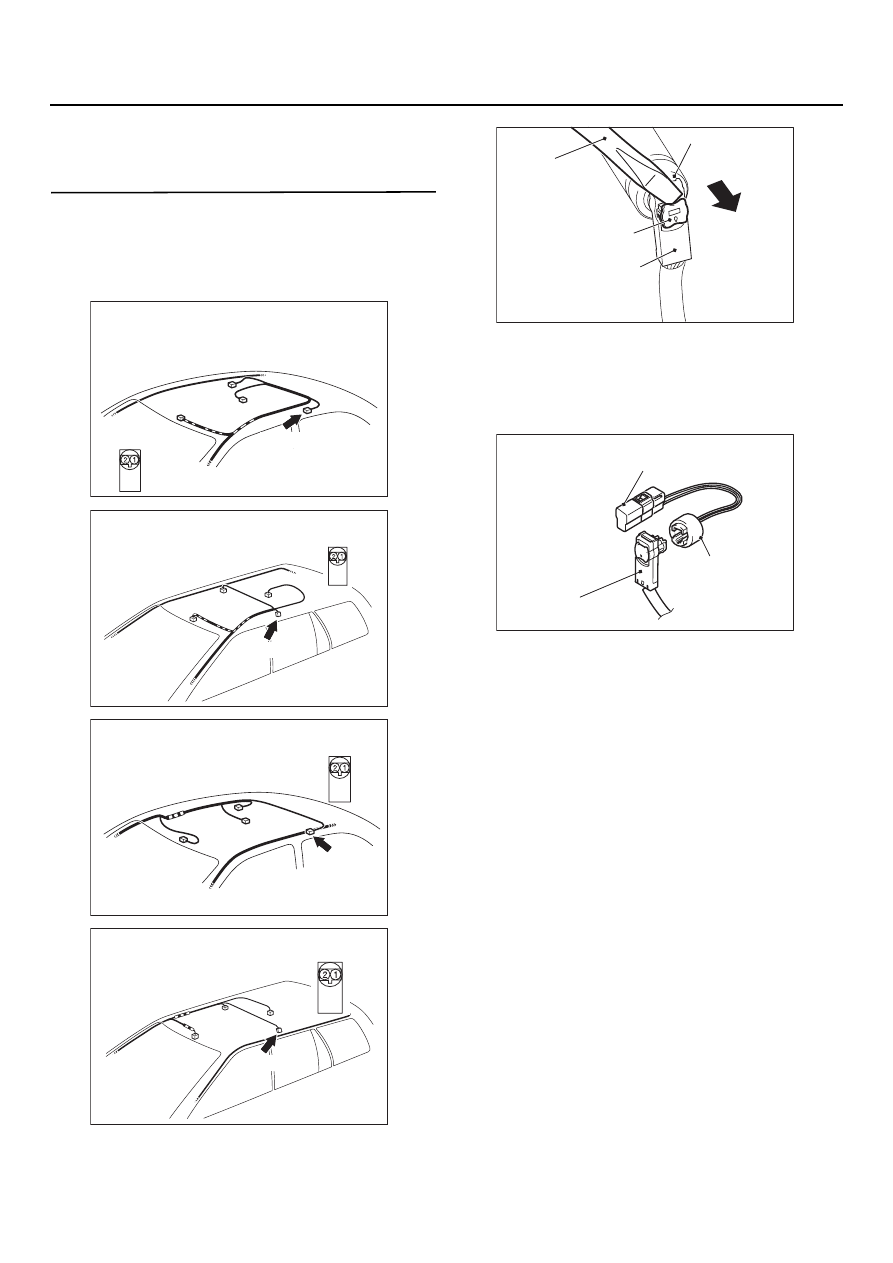

AC208384 AE

Блокирующая кнопка

Разъем D737
модуля НШБ

Отвертка
с плоским лезвием

Колодка со стороны жгута
проводов разъема D737

AC301553 AE

MB991865
(Поверочный резистор: 3 Ом)

MB991884
(Жгут проводов
поверочного
резистора)

Колодка со стороны жгута
проводов разъема D737

52B

-42

ПОИСК НЕИСПРАВНОСТЕЙ

ДОПОЛНИТЕЛЬНАЯ СИСТЕМА ПАССИВНОЙ БЕЗОПАСНОСТИ (SRS)

ЭТАП 2. Восстановление работоспособности
жгута проводов, соединяющего колодки
разъемов блока SRS1ECU C1133 <LHD> или
C116 <RHD> (выводы 61 и 6) и колодку D137
(выводы 1 и 2) разъема модуля надувной
шторки безопасности

(1) Отсоедините от колодки C7133 <LHD> или

C716 <RHD> блока SRS7ECU колодку D737
надувной шторки безопасности. При работе
с разъемом D737 используйте отвертку
с плоской рабочей частью для вытягивания
блокирующей кнопки колодки со стороны
жгута проводов, затем расстыкуйте колодки.

AC301747AE

C7133 (Y)

Разъем: C1133
<Автомобили с левым рулем>

Вид со стороны
жгута проводов
(спереди)

AC301747AF

C716 (Y)

Разъем: C116
<Автомобили с правым рулем>

Вид со стороны
жгута проводов
(спереди)

AC303873

Разъем: D137

<Седан, LHD, автомобили с НШБ>

Вид со стороны
жгута проводов

AD

D737 (B)

AC303919

Вид со стороны
жгута проводов

AD

Разъем: D137
<Универсал, LHD,
автомобили с НШБ>

D737 (B)

AC303913

Вид со стороны
жгута проводов

AD

Разъем: D137
<Седан, RHD,
автомобили с НШБ>

D737 (B)

AC303925

Вид со стороны
жгута проводов

AD

Разъем: D137
<Универсал, RHD,
автомобили с НШБ>

D737 (B)

AC208384 AE

Блокирующая кнопка

Разъем D737
модуля НШБ

Отвертка
с плоским лезвием

Колодка со стороны жгута
проводов разъема D737

AC201287AS

Колодка со стороны
жгута проводов
разъема D737

MB991884

52B

-43

ПОИСК НЕИСПРАВНОСТЕЙ

ДОПОЛНИТЕЛЬНАЯ СИСТЕМА ПАССИВНОЙ БЕЗОПАСНОСТИ (SRS)

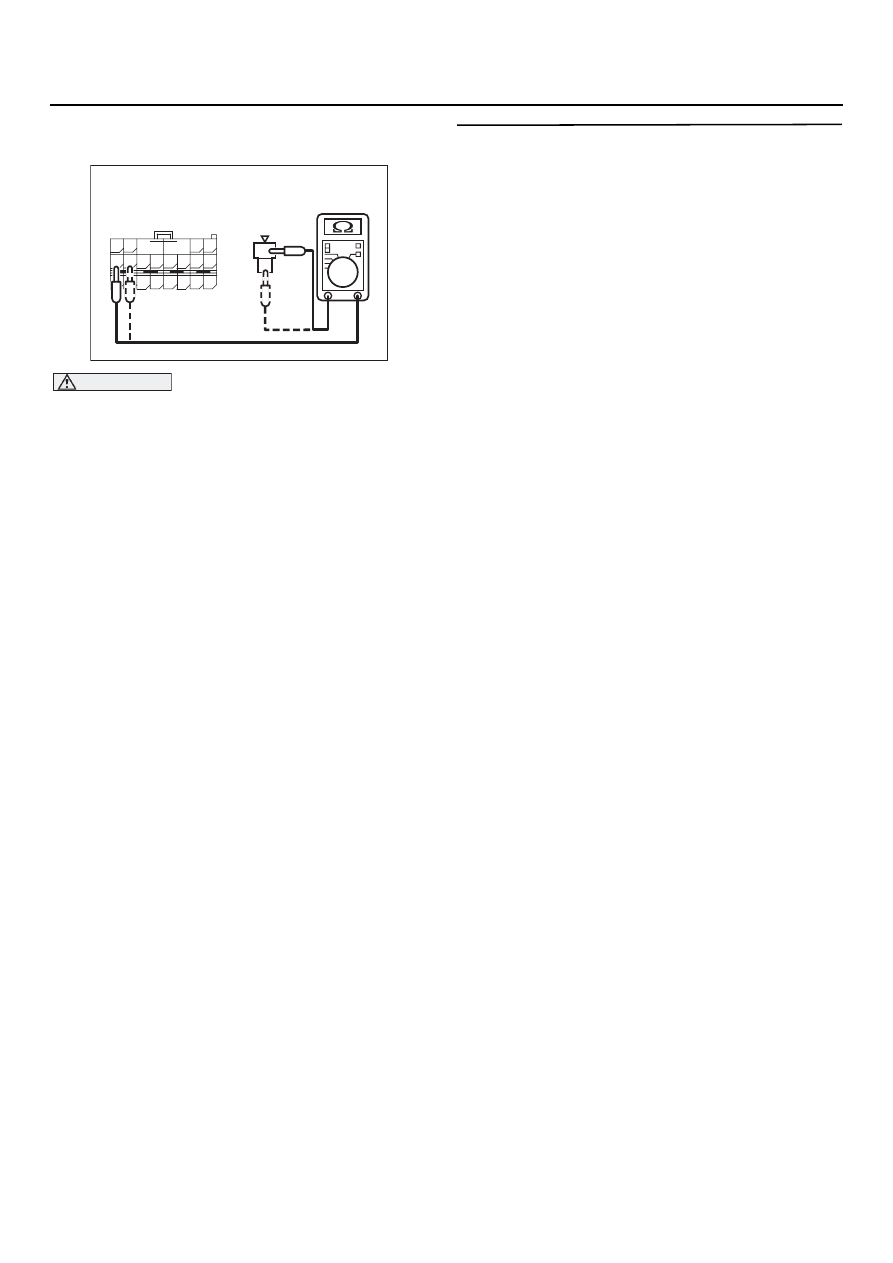

(2) Присоедините к колодке D737 тестовый жгут

проводов MB991884.

ВНИМАНИЕ

Не вставляйте ножки пробника в выводы
с лицевой стороны, поскольку может быть
нарушено токопроводящее покрытие
выводов колодки.
(3) Измерение величины сопротивления между

следующими выводами.

Между выводом 5 колодки C7133 <LHD>,
C716 <RHD> блока SRS7ECU и выводом 1
тестового жгута проводов.

Между выводом 6 колодки C7133 <LHD>,
C716 <RHD> блока SRS7ECU и выводом 2
тестового жгута проводов.

НОРМАЛЬНО: Менее 2 Ом

B: Нормально?

ДА :

Идти к Этапу 3.

НЕТ

 :

Восстановите работоспособность жгута

проводов, соединяющего колодки
разъемов блока SRS7ECU C7133 <LHD>
или C716 <RHD> (выводы 5 и 6)
и колодку D737 (выводы 1 и 2) разъема
модуля надувной шторки безопасности.

ЭТАП 3. Проверьте, произошло ли
обновление кодов неисправностей

B: Появилось ли сообщение о коде № 4В?

ДА :

Замените блок SRS7ECU.
(См.

CTP. 52B-226

).

НЕТ :

Возможно повреждение промежуточных
электроцепей. См. главу 00, "Поиск
неисправностей / контрольные точки",

CTP. 00-6

.

AC301558

2

1

A

B

18

10

15

7

13

5

14

6

16

8

17

9

19

11

20

12

1 2

3 4

AB

Колодка жгута проводов
поверочного резистора

C7133 <LHD>, C716 <RHD>
Колодка со стороны
жгута проводов
(вид сзади)
