52B

-4

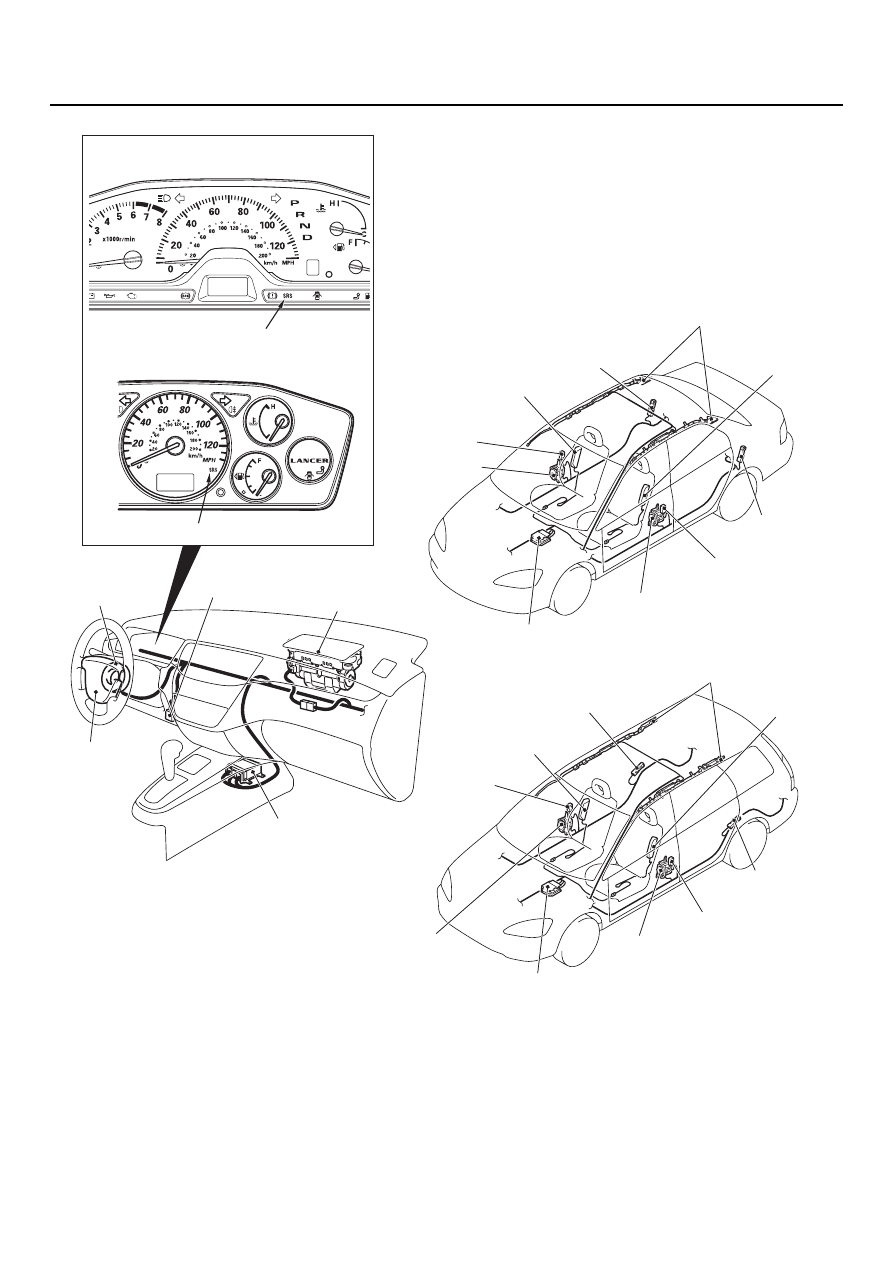

ОБЩАЯ ИНФОРМАЦИЯ

ДОПОЛНИТЕЛЬНАЯ СИСТЕМА ПАССИВНОЙ БЕЗОПАСНОСТИ (SRS)

AC304989

AC304382

AC304381

AC304412

AC304147

AC304030

AC304884

Модуль
надувной
подушки
водителя

Спиральная
пружина

Модуль надувной
подушки пассажира

Блок SRS7ECU

Ремень
безопасности
с преднатяжителем

AB

Индикатор системы SRS

Индикатор системы SRS

<1300, 1600 (Серия "Комфорт")>

<1600 (Серия "Спорт"), 2000>

Модуль боковой надувной подушки

Боковой датчик
замедления (передний)

Боковой датчик
замедления

Боковой датчик
замедления (передний)

Боковой датчик
замедления
(задний)

Ремень безопасности
с преднатяжителем

Модуль надувной
шторки безопасности

Боковой датчик
замедления (задний)

Блок SRS7ECU

<Седан>

<Универсал>

Боковой датчик
замедления

Боковой датчик
замедления (передний)

Боковой датчик
замедления (задний)

Модуль надувной
шторки безопасности

Блок SRS7ECU

Модуль боковой
надувной подушки

Боковой датчик
замедления
(передний)

Боковой датчик
замедления (задний)

Ремень безопасности
с преднатяжителем

Ремень безопасности
с преднатяжителем

Колодка
диагностики

52B

-5

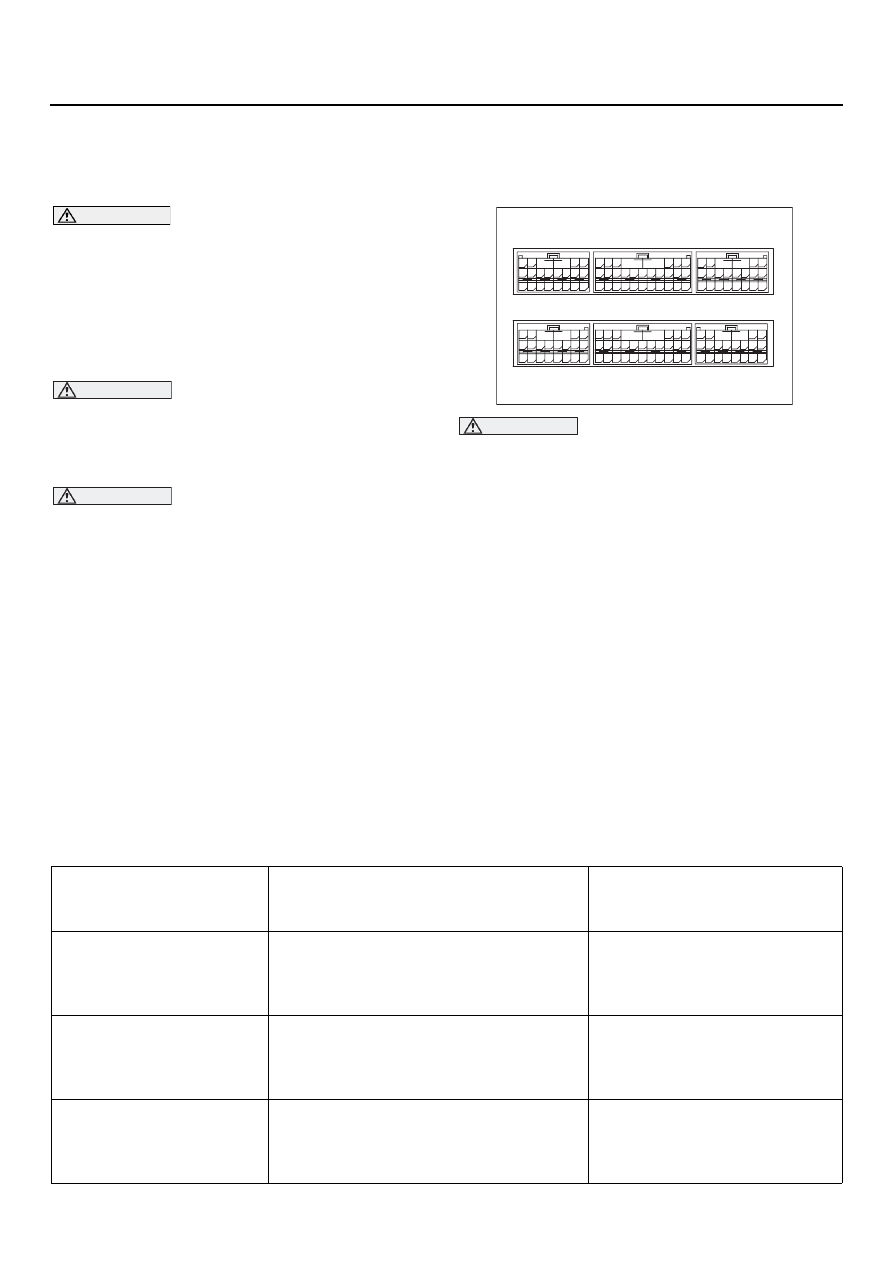

ПРЕДУПРЕЖДЕНИЯ ПЕРЕД ОПЕРАЦИЯМИ ПО ОБСЛУЖИВАНИЮ И РЕМОНТУ

ДОПОЛНИТЕЛЬНАЯ СИСТЕМА ПАССИВНОЙ БЕЗОПАСНОСТИ (SRS)

ПРЕДУПРЕЖДЕНИЯ ПЕРЕД ОПЕРАЦИЯМИ

ПО ОБСЛУЖИВАНИЮ И РЕМОНТУ

M1524000300392

ОПАСНО!

Для предотвращения нанесения ущерба
вам или окружающим вас людям
от внезапно раскрывшейся подушки
безопасности внимательно ознакомь'
тесь со всеми предостережениями и
процедурами, описанными в данном
разделе.

ВНИМАНИЕ

Не используйте электронное тестовое
оборудование для проверки компонентов
системы SRS или смежных систем, кроме
оборудования, указанного в

CTP. 52B-10

.

ВНИМАНИЕ

Запрещен ремонт следующих компонентов:

1. Блок управления (SRS1ECU) системой

SRS

2. Спиральной пружины
3. Модулей передних модушек

безопасности водителя и пассажира

4. Модулей боковых подушек безопасности
5. Модулей надувных шторок безопасности
6. Боковых датчиков замедления (удара)
7. Преднатяжителей ремнейя безопасности

NOTE: При выявленных во время
диагностирования неисправностях любого
из компонентов системы SRS все неисправные
компоненты подлежат обязательной замене
в соответствии с процедурой ИНДИВИДУАЛЬ%
НОГО СЕРВИСА КОМПОНЕНТОВ, описанной
в данном руководстве на стр.

CTP. 52B-223

.

ВНИМАНИЕ

Не допустимо ремонтировать колодки
разъемов со стороны компонентов системы
SRS. Если обнаружен поврежденный учас1
ток жгута проводов, выполните операции
ремонта или замены в соответствии
с приведенной ниже таблицей.

63

55

51

69

61

66

58

65

64

56 57

68

60

67

59

70

62

53

52

B

A

54

A

B

18

10

15

7

13

5

14

6

16

8

17

9

19

11

20

12

1 2

3 4

42

31

38

27

21

41

28

39

22

30

25

47

36

33

44

34

45

37

48

26

29

23

40

32

43

35

46

24

B

A

AC304991

63

55

51

69

61

66

58

65

64

56 57

68

60

67

59

70

62

53

52

B

A

54

A

B

18

10

15

7

13

5

14

6

16

8

17

9

19

11

20

12

1 2

3 4

42

31

38

27

21

41

28

39

22

30

25

47

36

33

44

34

45

37

48

26

29

23

40

32

43

35

46

24

B

A

Соединительная колодка блока SRS7ECU

AB

<Автомобили с левым рулем>

<Автомобили с правым рулем>

Вывод соединительной
колодки блока SRS1ECU
№

Назначение жгута

Способ устранения
неисправности

5, 6

Жгут проводов панели управления

→

 Жгут проводов крыши

→

 Модуль

надувной шторки безопасности
(левый)

Отремонтируйте или
замените каждый из жгутов.

7, 8 <Автомобили
с левосторонним
расположением
рулевого колеса (LHD)>

Жгут проводов панели управления

→

 Напольный жгут проводов

(правый)

→

 Преднатяжитель ремня

безопасности (правого)

Отремонтируйте или
замените каждый из жгутов.

7, 8 <Автомобили
с правосторонним
расположением
рулевого колеса (RHD)>

Жгут проводов панели управления

→

 Напольный жгут проводов

(левый)

→

 Преднатяжитель ремня

безопасности (левого)

Отремонтируйте или
замените каждый из жгутов.

52B

-6

ПРЕДУПРЕЖДЕНИЯ ПЕРЕД ОПЕРАЦИЯМИ ПО ОБСЛУЖИВАНИЮ И РЕМОНТУ

ДОПОЛНИТЕЛЬНАЯ СИСТЕМА ПАССИВНОЙ БЕЗОПАСНОСТИ (SRS)

9, 10

Жгут проводов панели управления

→

 Модуль боковой подушки

безопасности (левый)

Отремонтируйте или
замените жгут проводов
панели управления.

15, 16

Жгут проводов панели управления

→

 Напольный жгут проводов

(левый)

→

 Преднатяжитель ремня

безопасности (левый)

Отремонтируйте или
замените напольный жгут.

19, 20

Жгут проводов панели управления

→

 Напольный жгут проводов (левый

→

 Датчик замедления боковой

задний левый

Отремонтируйте или
замените каждый из жгутов.

23

Жгут проводов панели управления

→

 Монтажный блок (плавкий

предохранитель № 3)

Отремонтируйте или
замените жгут проводов
панели управления.

24

Жгут проводов панели управления

→

 Монтажный блок (плавкий

предохранитель № 2)

Отремонтируйте или
замените жгут проводов
панели управления.

26

Жгут проводов панели управления

→

 Индикатор системы SRS

Отремонтируйте или
замените жгут проводов
панели управления.

27, 28

Жгут проводов панели управления

→

 Модуль надувной подушки

(переднего пассажира)

Отремонтируйте или
замените жгут проводов
панели управления.

36, 37

Жгут проводов панели управления

→

 Спиральная пружина

→

 Модуль

надувной подушки (водителя)

Отремонтируйте или
замените жгут проводов
панели управления.
Замените спиральную
пружину.

40

Жгут проводов панели
управления

→

 "Масса"

Отремонтируйте или
замените жгут проводов
панели управления.

44

Жгут проводов панели
управления

→

 Колодка диагностики

Отремонтируйте или
замените жгут проводов
панели управления.

57, 58

Жгут проводов панели управления

→

 Модуль боковой подушки

безопасности (правой)

Отремонтируйте или
замените жгут проводов
панели управления.

59, 60 <Автомобили
с левосторонним
расположением
рулевого колеса (LHD)>

Жгут проводов панели управления

→

 Напольный жгут проводов

(левый)

→

 Преднатяжитель ремня

безопасности (левого)

Отремонтируйте или
замените каждый из жгутов.

59, 60 <Автомобили
с правосторонним
расположением
рулевого колеса (RHD)>

Жгут проводов панели управления

→

 Напольный жгут проводов

(правый)

→

 Преднатяжитель ремня

безопасности (правого)

Отремонтируйте или
замените каждый из жгутов.

Вывод соединительной
колодки блока SRS1ECU
№

Назначение жгута

Способ устранения
неисправности

52B

-7

ПРЕДУПРЕЖДЕНИЯ ПЕРЕД ОПЕРАЦИЯМИ ПО ОБСЛУЖИВАНИЮ И РЕМОНТУ

ДОПОЛНИТЕЛЬНАЯ СИСТЕМА ПАССИВНОЙ БЕЗОПАСНОСТИ (SRS)

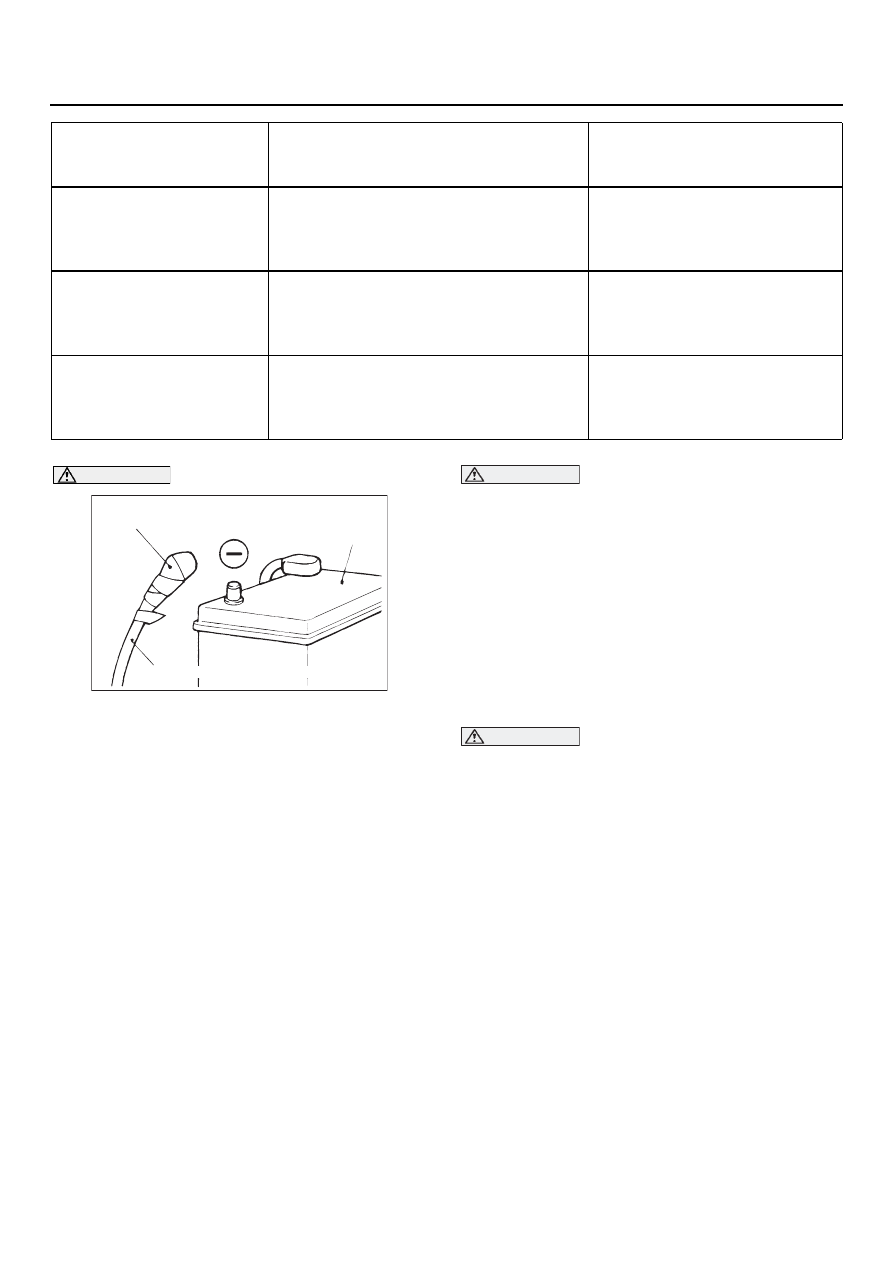

ОПАСНО!

После отсоединения провода
от аккумуляторной батареи выждите
по меньшей мере 60 секунд прежде чем
начать последующие операции. Кроме
того, заизолируйте изоляционной лен'
той отрицательный вывод аккумулятор'
ной батареи. Для того, чтобы подушка
безопасности могла бы сработать
в течение короткого времени после
выхода из строя аккумуляторной
батареи, блок SRS'ECU содержит
электрический конденсатор. Поэтому
в случае немедленных действий с ком'
понентами системы после отсоединения
проводов от аккумуляторной батареи
может произойти внезапное раскрытие
подушки безопасности.

ВНИМАНИЕ

Компоненты системы SRS и преднатяжители
ремней безопасности не должны подвер1
гаться нагреву, поэтому перед сушкой или
нагревом кузова после окрашивания
снимите модули подушек безопасности,
спиральную пружину, блок SRS1ECU
и преднатяжители ремней.

•

Блок SRS1ECU, модули подушек
безопасности, спиральная пружина,
датчики замедления: 93

°

С или более

•

Преднатяжитель ремня безопасности:
90

°

С или более

ВНИМАНИЕ

По окончании операций по обслуживанию
системы SRS всегда удаляйте коды
неисправностей и проверьте действие
контрольной лампы, чтобы убедиться в
полноценном функционировании системы.

61, 62

Жгут проводов панели управления

→

 Жгут проводов крыши

→

 Модуль

надувной шторки безопасности
(правый)

Отремонтируйте или
замените каждый из жгутов.

63, 64

Жгут проводов панели управления

→

 Напольный жгут проводов

(левый)

→

 Преднатяжитель ремня

безопасности (левого)

Отремонтируйте или
замените напольный жгут.

67, 68

Жгут проводов панели управления

→

 Напольный жгут проводов

(левый)

→

 Датчик замедления

боковой (левый)

Отремонтируйте или
замените каждый из жгутов.

Вывод соединительной
колодки блока SRS1ECU
№

Назначение жгута

Способ устранения
неисправности

AC300580 AB

Изоляционная лента

Аккумуляторная
батарея

Провод аккумуляторной батареи
