ПОИСК НЕИСПРАВНОСТЕЙ

АНТИБЛОКИРОВОЧНАЯ ТОРМОЗНАЯ СИСТЕМА (ABS)

35B

-49

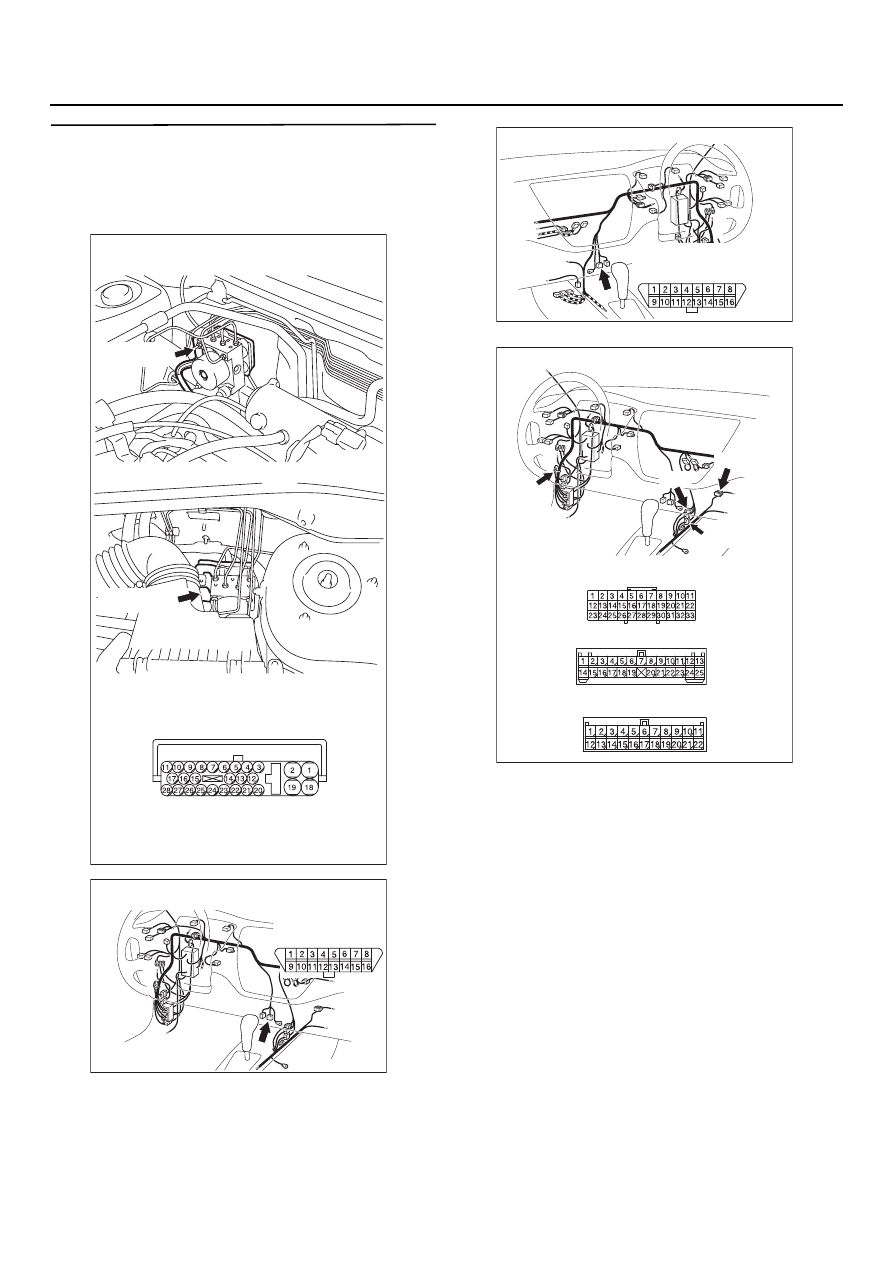

ЭТАП 3. Проверьте состояние жгута
проводов между разъемом ВH118 (клеммы
4 и 13) электронного блока управления
системой ABSHECU и диагностическим
разъемом СH11 (клеммы 1 и 7)

AC304459 AC

Вид на разъем со стороны проводки

B=118 (провод
серого цвета)

B=118 (провод
серого цвета)

Разъем: BH118

<Автомобили с левым рулем>

<Автомобили с правым рулем>

AC304448 AE

C=11 (провод
черного цвета)
Вид на разъем
со стороны жгута
проводов

Разъем: CH11
<Автомобили с левым рулем>

AC304450 AC

C=11 (провод черного цвета)
Вид на разъем со стороны
жгута проводов

Разъем: CH11 <Автомобили с правым рулем>

AC304542 AB

Разъемs: CH12, CH13, CH15, CH32


            <Автомобили с левым рулем>

C=12

C=13

C=13

C=12

C=15 (провод
синего цвета)

C=15 (провод синего цвета),
C=32 (провод черного цвета)

C=32
(провод
черного
цвета)

ПОИСК НЕИСПРАВНОСТЕЙ

АНТИБЛОКИРОВОЧНАЯ ТОРМОЗНАЯ СИСТЕМА (ABS)

35B

-50

NOTE:

После проверки разъема В118 электронного
блока управления ABS, диагностического
разъема C11, и промежуточных разъемов
C12, C13, C15 <автомобили с левым
расположением органов управления> и C134,
C135, C137 <автомобили с правым
расположением органов управления> и C32,
проверьте состояние проводки. Если
какойлибо из этих разъемов поврежден,
отремонтируйте или замените его. Затем
перейдите к этапу 5.

B: Не поврежден ли жгут проводов между

разъемом ВH118 (клеммы 4 и 13)
электронного блока управления системой
ABS и диагностическим разъемом СH11
(клеммы 1 и 7)?

ДА :

Отремонтируйте проводку и перейдите
к этапу 5.

НЕТ :

Перейдите к этапу 4.

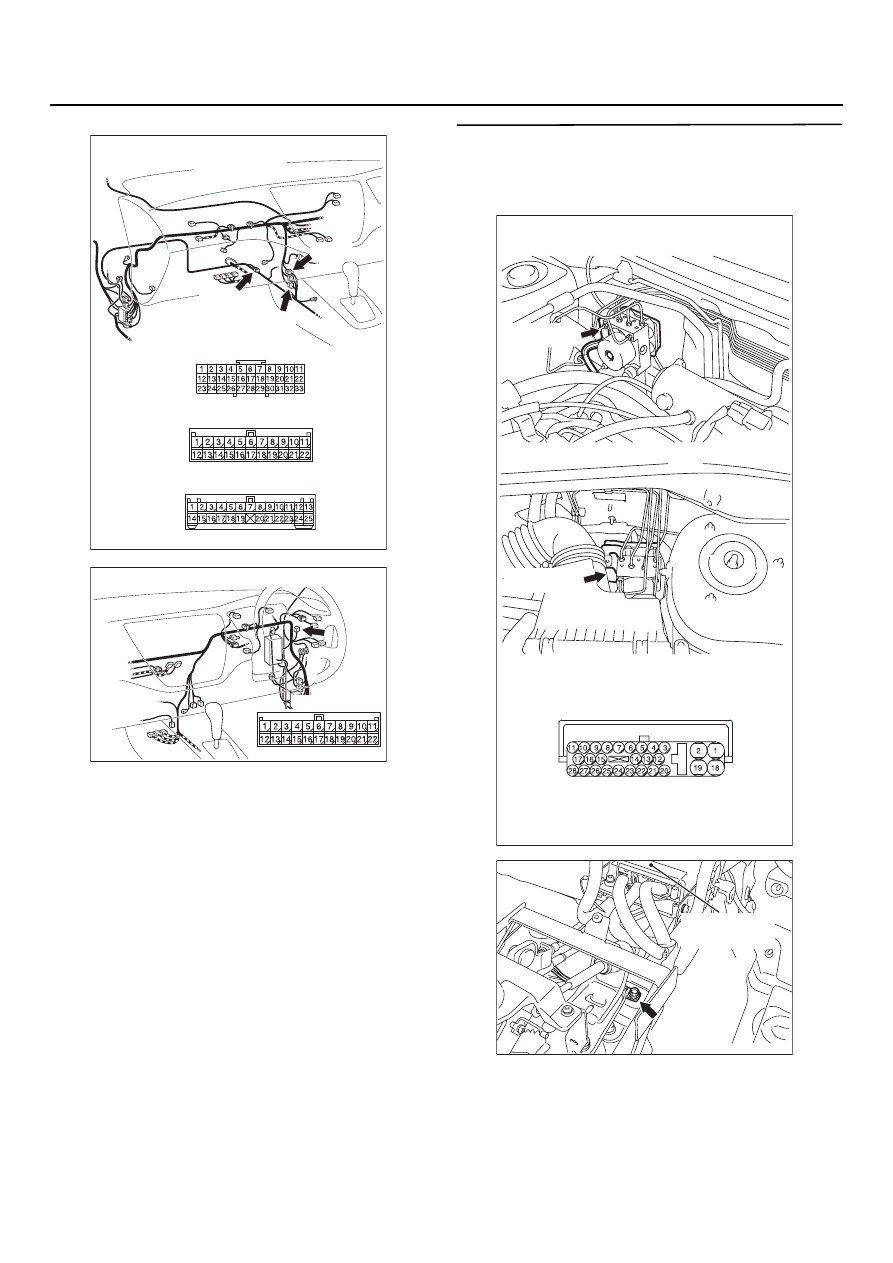

ЭТАП 4. Проверьте состояние жгута
проводов между разъемом ВH118 (клеммы
2 и 18) электронного блока управления
системой ABS и "массой" (№15)

B: Не поврежден ли жгут проводов между

разъемом ВH118 (клеммы 2 и 18)
электронного блока управления системой
ABS и "массой" (№15)?

AC304543

C=135 (провод
синего цвета)

AB

C=137

C=134

C=137

C=134

C=135 (провод синего цвета)

Разъемы: CH134, CH135, CH137
<Автомобили с правым рулем>

AC304450 AD

C=32 (B)

Разъемы: CH32 <Автомобили с правым рулем>

AC304459 AC

Вид на разъем со стороны проводки

B=118 (провод
серого цвета)

B=118 (провод
серого цвета)

Разъем: BH118

<Автомобили с левым рулем>

<Автомобили с правым рулем>

AC304545 AB

Электронный
блок управления
системой ABS

ПОИСК НЕИСПРАВНОСТЕЙ

АНТИБЛОКИРОВОЧНАЯ ТОРМОЗНАЯ СИСТЕМА (ABS)

35B

-51

ДА :

Отремонтируйте и перейдите к этапу 5.

НЕТ :

Вновь проверьте систему. Если
неисправность остается, замените
гидравлический блок (интегрированный
с электронным блоком управления
системой ABS), после чего перейдите
к этапу 5 . Если неисправность не
воспроизводится, то предполагается
наличие переодически повторяющийся
нестационарной неисправности.
См. главу 00, "Процесс поиска
неисправностей/контрольные точки",

CTP. 00-6

.

ЭТАП 5. Вновь проверьте систему

B: Имеется ли связь приборов MUTHII/III

с системой ABS?

ДА :

Процедура проверки закончена.

НЕТ :

Вновь начните с этапа 1.

ПОИСК НЕИСПРАВНОСТЕЙ

АНТИБЛОКИРОВОЧНАЯ ТОРМОЗНАЯ СИСТЕМА (ABS)

35B

-52

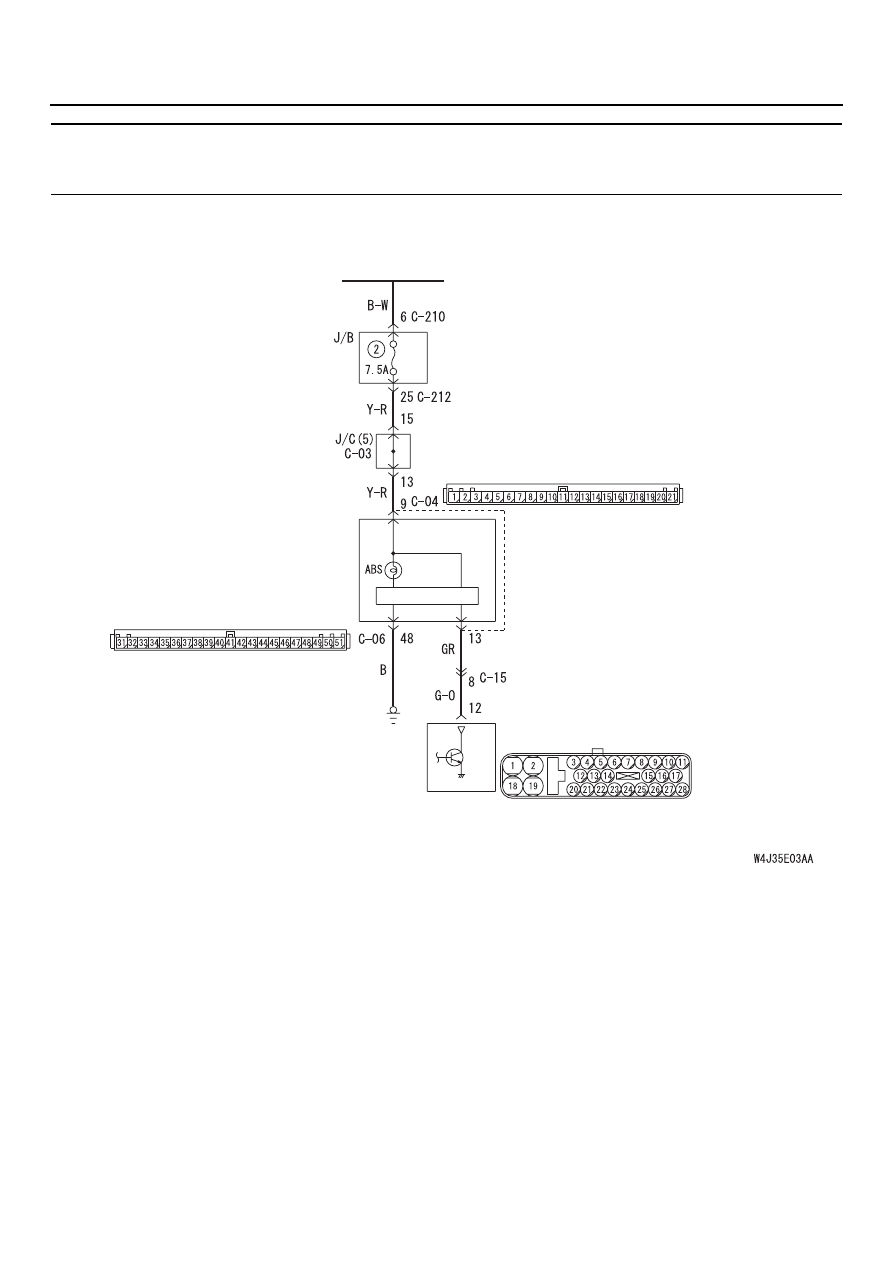

МЕТОДИКА ПРОВЕРКИ 2: При установке замка зажигания в положение "ON" (ЗАЖИГАНИЕ
ВКЛЮЧЕНО) (двигатель не работает), контрольная лампа индикации неисправности
системы ABS не загорается

Разъем В=118 электронного блока
управления системой ABS

Замок зажигания (IG1)

Комбинация
приборов

Коды расцветки проводов
B : Черный     LG : Бледно=зеленый     G : Зеленый     L : Синий     W : Белый     Y : Желтый     SB : Голубой
BR : Коричневый     O : Оранжевый     GR : Серый     R : Красный     P : Розовый     V : Фиолетовый

CPU

Цепь контрольной лампы индикации неисправности системы ABS

<Автомобили с левым рулем>
