Mitsubishi Lancer / Lancer Wagon. Руководство - часть 495





ГЛАВНЫЙ ТОРМОЗНОЙ ЦИЛИНДР В СБОРЕ И ВАКУУМНЫЙ УСИЛИТЕЛЬ ТОРМОЗОВ

ОСНОВНАЯ ТОРМОЗНАЯ СИСТЕМА

35A

-15

ГЛАВНЫЙ ТОРМОЗНОЙ ЦИЛИНДР В СБОРЕ

И ВАКУУМНЫЙ УСИЛИТЕЛЬ ТОРМОЗОВ

СНЯТИЕ И УСТАНОВКА

M1351003700377

Дополнительные операции перед снятием

Снятие воздухоочистителя в сборе <Для
автомобилей с левым расположением органов
управления (L.H.) (1300, 1600)> (См. главу 15,
"Воздухоочиститель",

CTP.15-3

).

Снятие воздухоочистителя в сборе и датчика расхода
воздуха, расположенного в воздухоочистителе
<Для автомобилей с левым расположением органов
управления (L.H.) (2000)> (См. 15, "Воздухоочиститель",

CTP.15-3

).

Снятие воздухоочистителя с патрубка корпуса
дроссельной заслонки <Для автомобилей с левым
расположением органов управления (L.H.)>
(См. главу 15, "Воздухоочиститель",

CTP.15-3

).

Слив тормозной жидкости.

Дополнительные операции после установки

Заполнение системы тормозной жидкостью
и удаление воздуха из системы (См.

CTP.35A-7

).

Регулирование положения педали тормоза
(См.

CTP.35A-5

).

Установка воздухоочистителя к патрубку корпуса
дроссельной заслонки <Для автомобилей с левым
расположением органов управления (L.H.)>
(См. главу 15, "Воздухоочиститель",

CTP.15-3

).

Установка воздухоочистителя в сборе и да тчика
расхода воздуха, расположенного в воздухоочистиQ
теле <Для автомобилей с левым расположением
органов управления (L.H.) (2000)> (См. главу 15,
"Воздухоочиститель",

CTP.15-3

).

Установка воздухоочистителя в сборе <Для
автомобилей с левым расположением органов
управления (L.H.) (1300, 1600)> (См. главу 15,
"Воздухоочиститель",

CTP.15-3

).

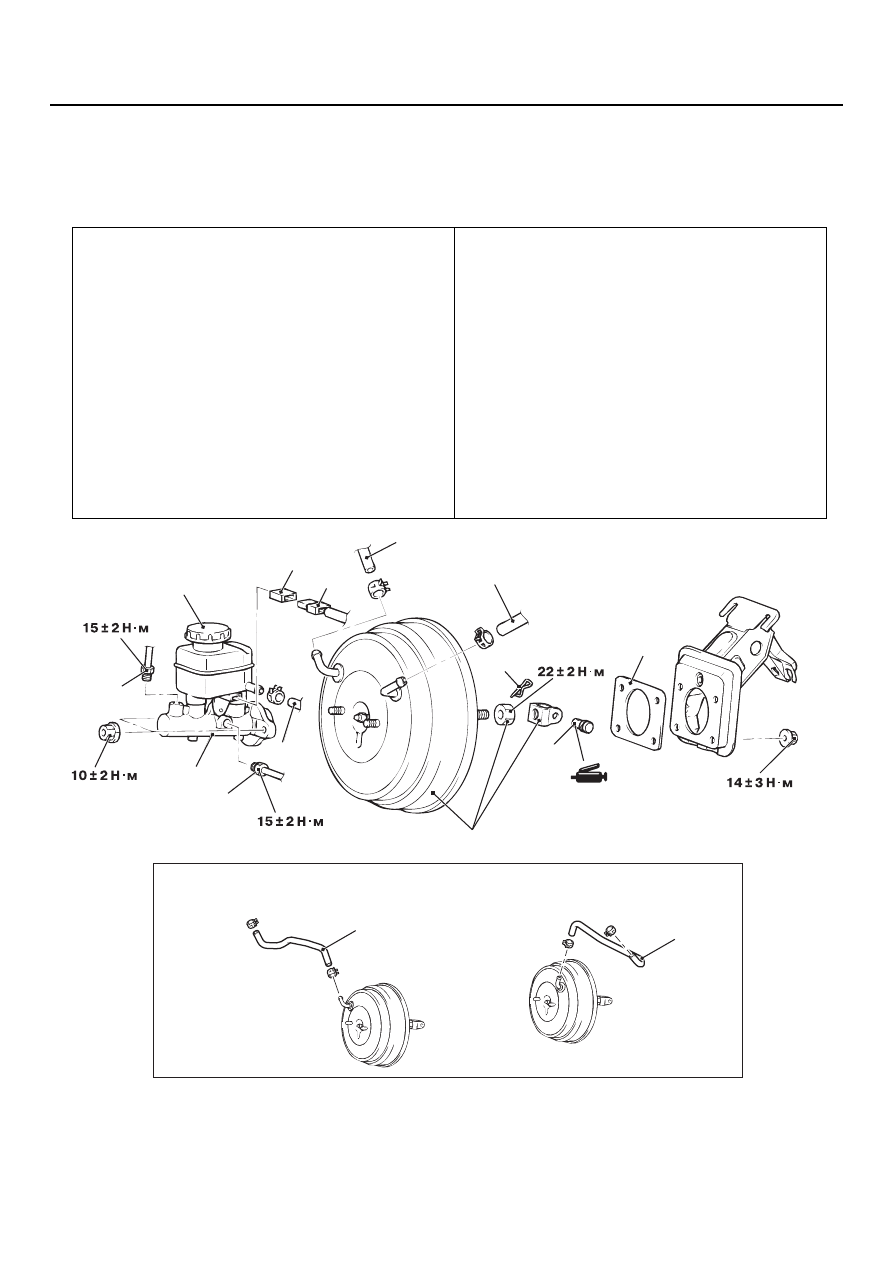

AC304736 AB

8

7

9

11

10

7

6

2

4

1<МКП>

5

5

3

7

7

<Автомобили с левым рулем>

<Автомобили с правым рулем>

ГЛАВНЫЙ ТОРМОЗНОЙ ЦИЛИНДР В СБОРЕ И ВАКУУМНЫЙ УСИЛИТЕЛЬ ТОРМОЗОВ

ОСНОВНАЯ ТОРМОЗНАЯ СИСТЕМА

35A

-16

Последовательность снятия
главного тормозного цилиндра
в сборе

1.

Соединение шланга привода
сцепления <Механическая
коробка передач>.

2.

Разъем выключателя датчика
аварийного уровня тормозной
жидкости в бачке.

3.

Крышка бачка тормозной
жидкости

4.

Выключатель датчика уровня
тормозной жидкости в бачке.

5.

Соединение тормозной трубки.

6.

Главный тормозной цилиндр
в сборе.

Последовательность снятия
вакуумного усилителя

2.

Разъем выключателя датчика
аварийного уровня тормозной
жидкости в бачке.

5.

Соединение тормозной трубки

6.

Главный тормозной цилиндр
в сборе.

>>B<<

Проверка и регулировка
выступания штока вакуумного
усилителя.

>>A<<

7.

Вакуумный шланг вакуумного
усилителя (со встроенным
обратным клапаном).

8.

Шплинт пальца.

9.

Палец крепления толкателя
вакуумного усилителя и педали
тормоза.

Фиксатор трубки В кондиционера
(автомобили с левым расположеQ
нием органов управления:
См.главу 55, "Линия хладагента",

CTP.55-115

/ Автомобили с правым

расположением органов
управления: См. главу 55, "Линия
хладагента",

CTP.55-117

).

10.

Вакуумный усилитель в сборе.

11.

Уплотнение корпуса вакуумного
усилителя.

Последовательность снятия
вакуумного усилителя

ГЛАВНЫЙ ТОРМОЗНОЙ ЦИЛИНДР В СБОРЕ И ВАКУУМНЫЙ УСИЛИТЕЛЬ ТОРМОЗОВ

ОСНОВНАЯ ТОРМОЗНАЯ СИСТЕМА

35A

-17

ОПЕРАЦИИ ПО УСТАНОВКЕ ДЕТАЛЕЙ

>>A<< СОЕДИНЕНИЕ ВАКУУМНОГО
ШЛАНГА ВАКУУМНОГО УСИЛИТЕЛЯ

Установите вакуумный шланг меткой вверх.

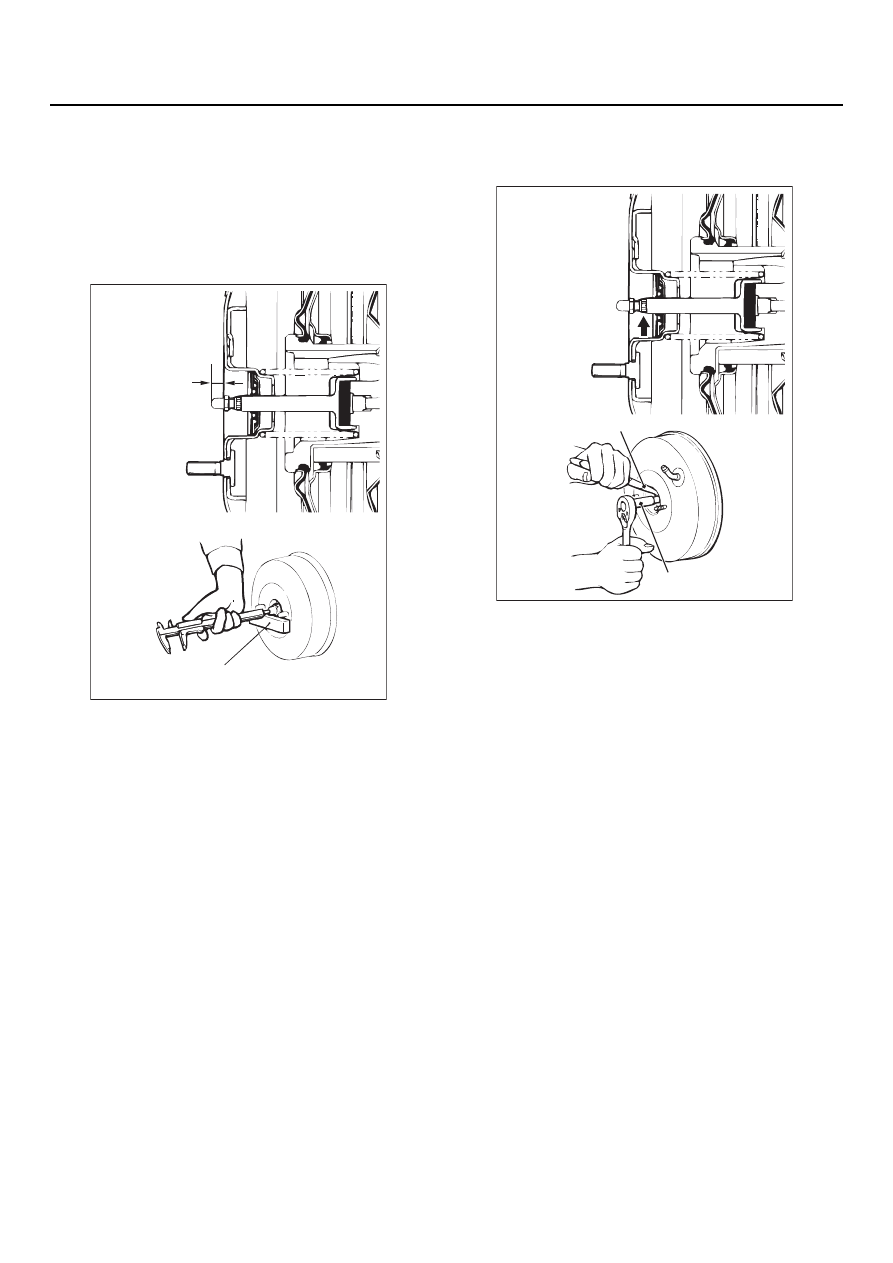

>>B<< ПРОВЕРКА И РЕГУЛИРОВКА
ВЕЛИЧИНЫ ВЫСТУПАНИЯ ШТОКА

1. Измерьте величину (A):

Номинальное значение (A):
8,98

 9,23 мм

NOTE: При воздействии разрежения 66,7 кПа
на вакуумный усилитель, шток должен высту&
пать из корпуса усилителя на 10,28 & 10,53 мм.

2. Если измеренная величина не соответствует

номинальному значению, отрегулируйте
длину штока вращением его регулировочного
болта. При помощи специального инструменQ
та (MB991568) вращайте регулировочный
болт, удерживая шток за его шлицевую часть
угловыми острогубцами.

AC102457 BD

A

Измеряемая величина  A

Калиберная плитка

AC200306 AC

MB991568

Угловые острогубцы

Шлицевая часть штока

ГЛАВНЫЙ ТОРМОЗНОЙ ЦИЛИНДР В СБОРЕ И ВАКУУМНЫЙ УСИЛИТЕЛЬ ТОРМОЗОВ

ОСНОВНАЯ ТОРМОЗНАЯ СИСТЕМА

35A

-18

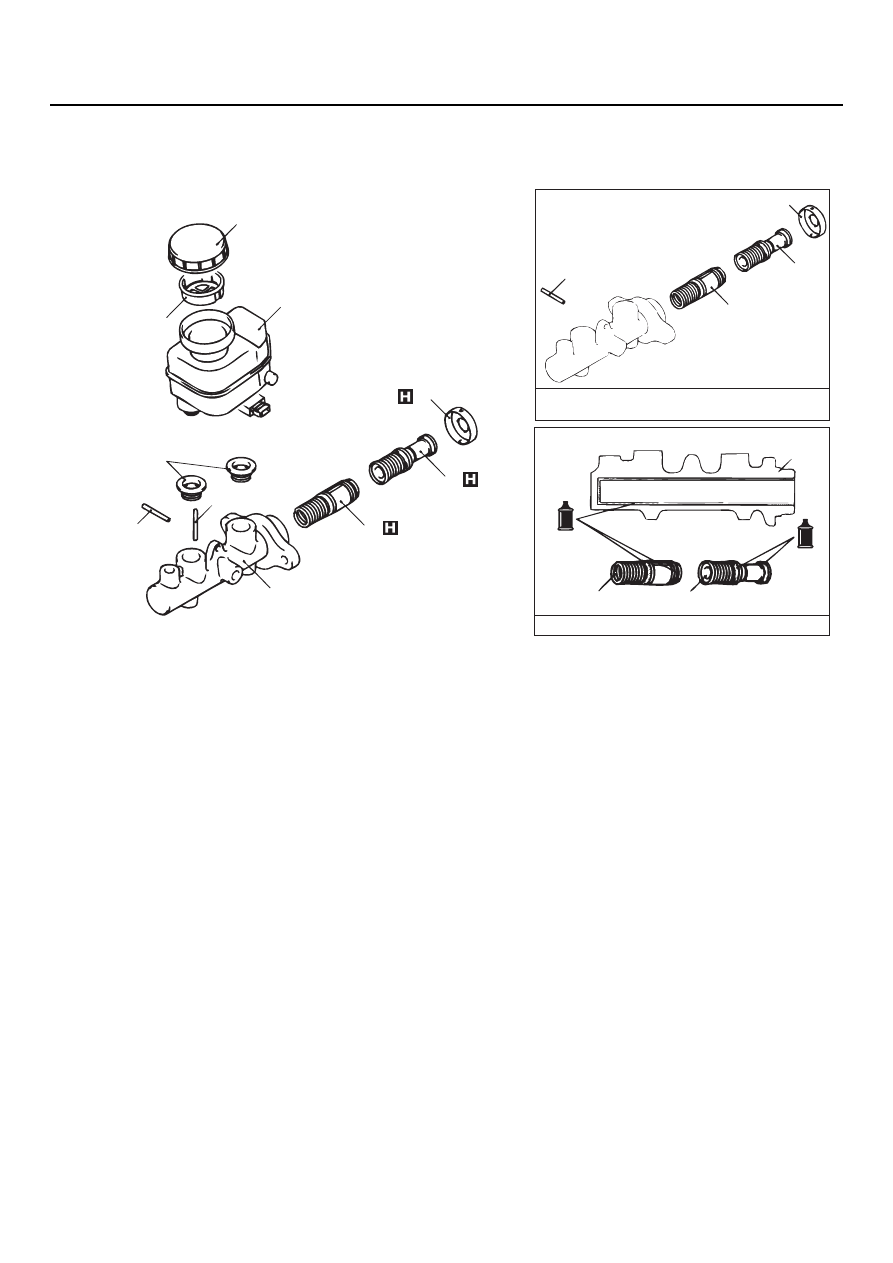

ГЛАВНЫЙ ТОРМОЗНОЙ ЦИЛИНДР

M1351004200342

РАЗБОРКА И СБОРКА

ПРОВЕРКА

M1351004300264

Проверьте состояние внутренней поверхQ
ности главного тормозного цилиндра
на наличие ржавчины или питтинговой
коррозии.

Проверьте состояние поршней первого
и второго контуров привода на наличие
ржавчины, задиров износа или повреждений.

AC006239

2

3

1

4

6

7

5

10

9

8

10

9

8

Ремонтный комплект главного тормозного
цилиндра

9

Тормозная жидкость: DOT 3 или DOT 4

3

7

8

AD

Последовательность снятия
деталей

1.

Крышка бачка тормозной
жидкости.

2.

Фильтр бачка тормозной
жидкости.

3.

Штифт.

4.

Бачок.

5.

Уплотнение бачка.

6.

Штифт.

7.

Заглушка.

8.

Поршень привода первого
контура.

9.

Поршень привода второго контура.

10. Корпус главного тормозного

цилиндра.

Последовательность снятия
деталей
