Mitsubishi Lancer / Lancer Wagon. Руководство - часть 489

ПРОДОЛЬНЫЙ РЫЧАГ В СБОРЕ

ЗАДНЯЯ ПОДВЕСКА

34

-13

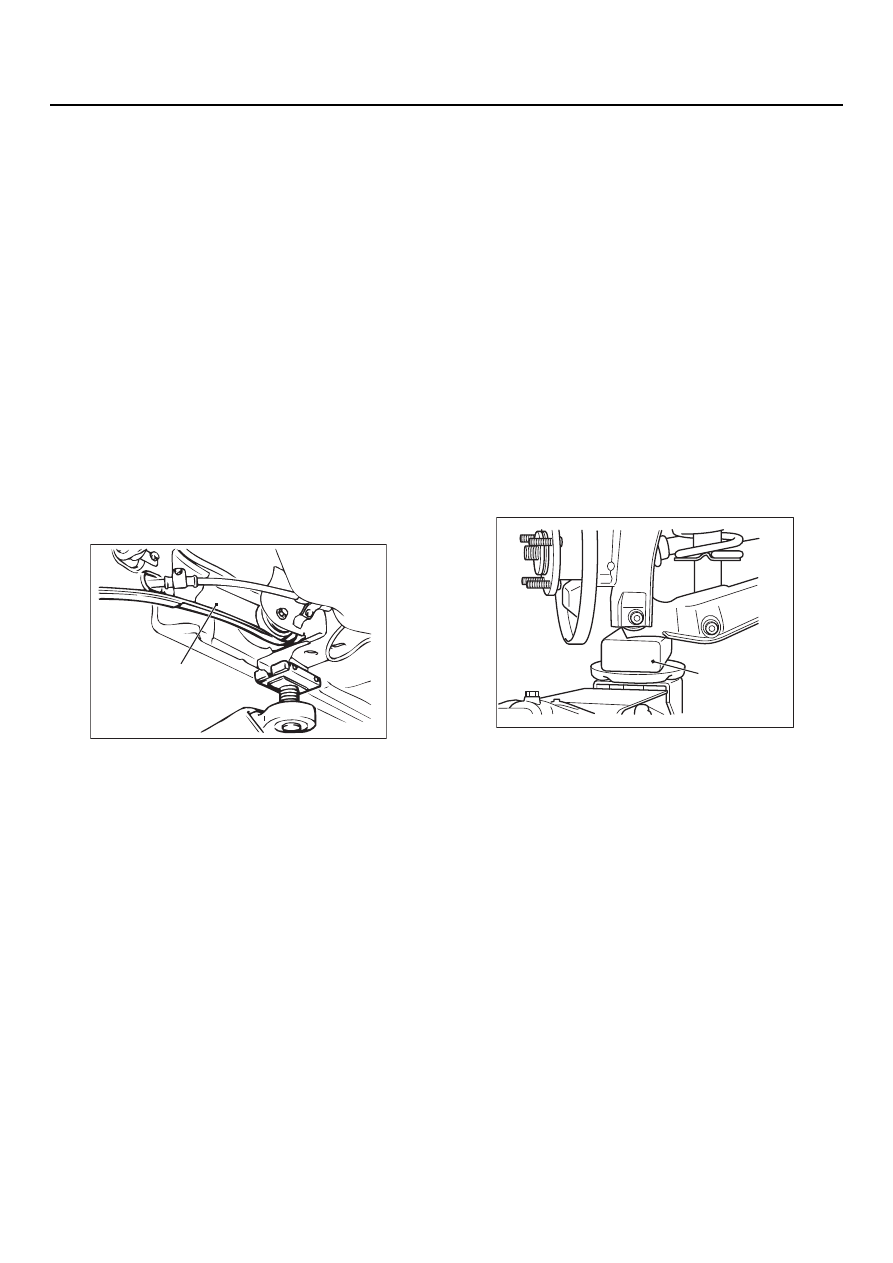

ОПЕРАЦИИ ПО СНЯТИЮ ДЕТАЛЕЙ

<<A>> ТОЧКА ОПОРЫ
(ПРИ  ПОДЪЕМЕ АВТОМОБИЛЯ /
ПОДВЕСКИ)

При снятии продольного рычага, сместите
немного вперед (к передней части автомобиля)
лапу подъемника, чтобы она не мешала снятию
рычага.

<<B>> ОТСОЕДИНЕНИЕ НИЖНЕГО
РЫЧАГА В СБОРЕ И ПРОДОЛЬНОГО
РЫЧАГА ПОДВЕСКИ

Подперев нижний рычаг домкратом,
отсоедините нижний рычаг в сборе
от продольного рычага подвески.

Последовательность снятия
деталей

<<A>>

•

Точка опоры (при подъеме
автомобиля/подвески).

1.

Датчик заднего колеса системы
ABS (См. главу 35B, "Датчик
системы ABS",

CTP.35B-78

).

2.

Трос стояночного тормоза.

3.

Соединение тормозного шланга
и продольного рычага.

4.

Механизм стояночного тормоза
заднего колеса в сборе.

>>A<<

5.

Соединение нижнего рычага
в сборе со стойкой стабилизатора.

6.

Соединение нижнего рычага
в сборе с амортизатором.

7.

Соединение управляющей штанги
с продольным рычагом.

8.

Соединение верхнего рычага
в сборе с продольным рычагом.

<<B>>

9.

Соединение нижнего рычага
в сборе с продольным рычагом.

10. Соединение продольного рычага

с кузовом автомобиля.

11. Продольный рычаг.

Последовательность снятия
деталей

AC006171AC

Продольный рычаг
подвески

AC107126 AB

Деревянный
брусок

ПРОДОЛЬНЫЙ РЫЧАГ В СБОРЕ

ЗАДНЯЯ ПОДВЕСКА

34

-14

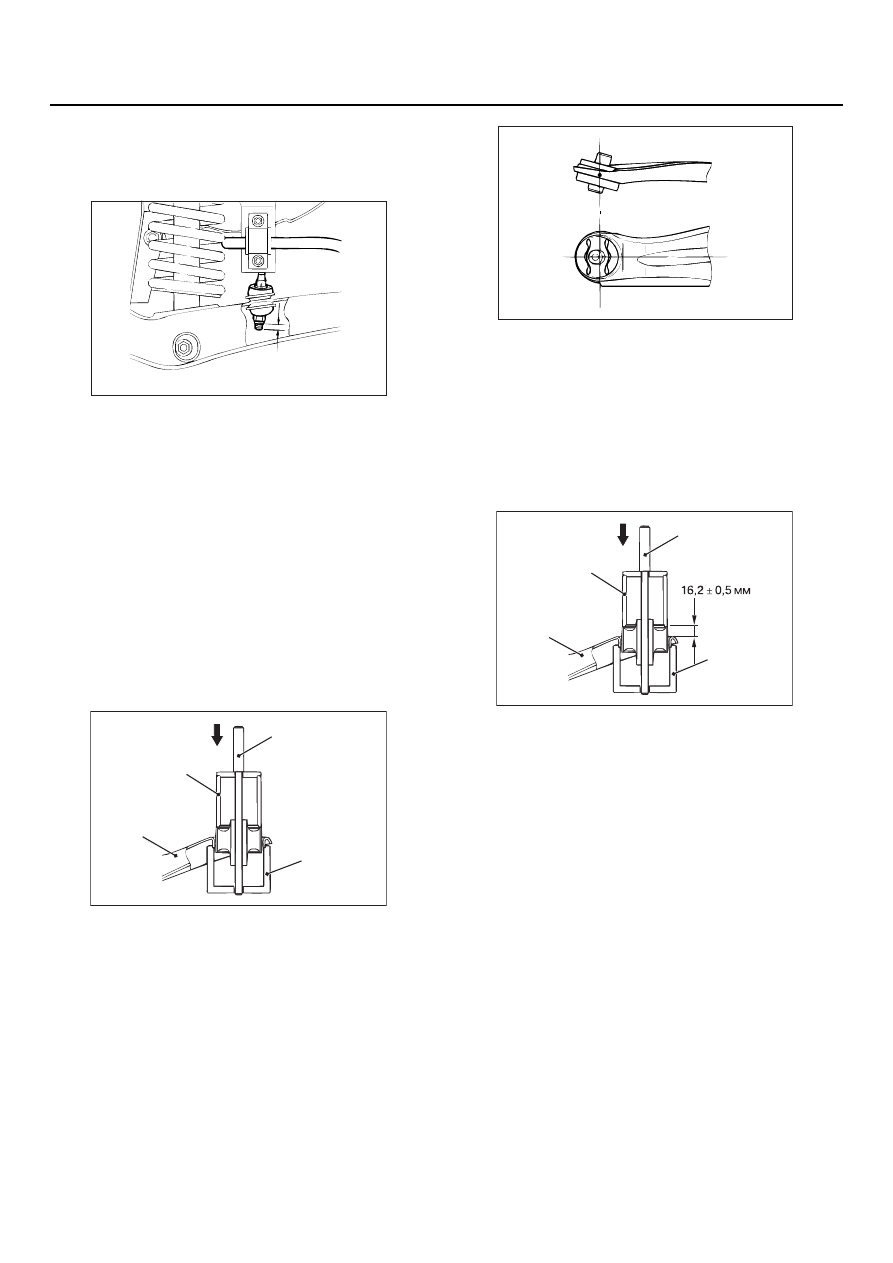

ОПЕРАЦИИ ПО УСТАНОВКЕ ДЕТАЛЕЙ

>>A<< УСТАНОВКА СТОЙКИ
СТАБИЛИЗАТОРА

Затяните самоконтрящуюся гайку так, чтобы
длина выступающей резьбовой части стойки
стабилизатора поперечной устойчивости вышла
на номинальную величину.

Номинальное значение (A): 6

−

 8 мм

ПРОВЕРКА

M1341002300182

•

Проверьте состояние втулок на наличие
износа или разрушения.

•

Проверьте состояние продольного рычага
на наличие погнутости или повреждений.

ЗАМЕНА ВТУЛКИ ПРОДОЛЬНОГО
РЫЧАГА

M1341011300221

1. Для выпрессовки втулки продольного рычага

подвески используйте следующий
специальный инструмент.

•

MB990890: Основание втулки задней
подвески.

•

MB990947: Оправка для втулки нижнего
рычага подвески.

•

MB991816: Основание для снятия/установки
втулок.

2. Выберите направления установки втулки

и ее положение при запрессовке
в продольный рычаг подвески.
(1) Установите внутреннюю трубку длинного

конца втулки к внутренней части
автомобиля.

(2) Убедитесь, чтобы полость втулки

продольного рычага располагалась так,
как показано на рисунке.

3. При помощи специального инструмента,

запрессуйте втулку продольного рычага так,
как показано на рисунке.

AC103744

A

AC

AC006172 AE

Выпрессовывание

MB990890

Продольный рычаг
подвески

MB990947

MB991816

AC006173 AB

AC006172 AF

Запрессовывание

MB990890

Продольный рычаг
подвески

MB990947

MB991816

АМОРТИЗАТОР В СБОРЕ

ЗАДНЯЯ ПОДВЕСКА

34

-15

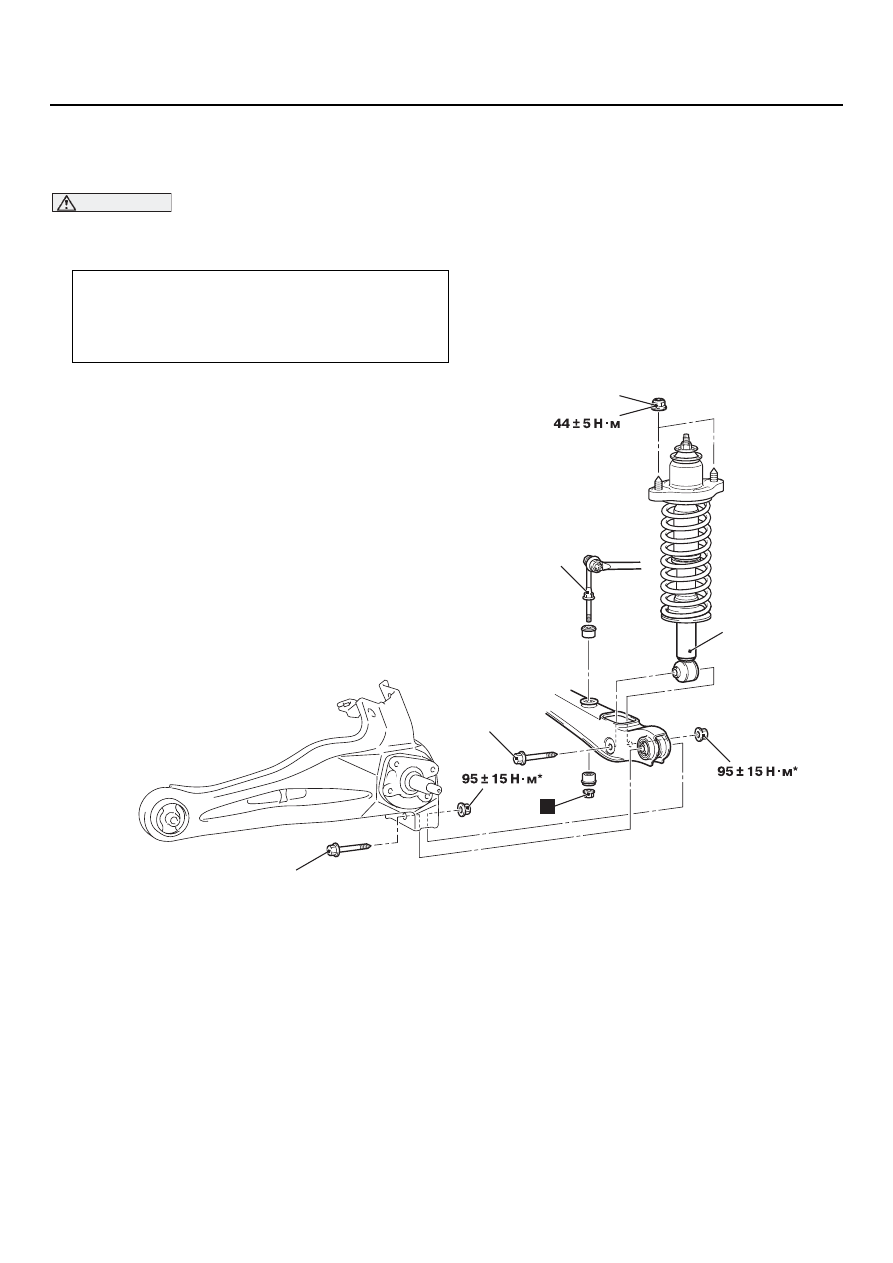

АМОРТИЗАТОР В СБОРЕ

СНЯТИЕ И УСТАНОВКА

M1341002500261

ВНИМАНИЕ



*

: Обозначает детали, которые вначале закрепляются предварительно, окончательная их

затяжка производится при установке ненагруженного автомобиля на земле.

Дополнительные операции до и после установки

•

Центральная напольная крышка багажного
отделения <Универсал> Снятие и установка.

•

Центральная напольная крышка багажного
отделения <Универсал> Снятие и установка.

AC304794 AB

2

4

1

3

5

Н

Последовательность снятия
деталей

>>B<<

1.

Соединение стойки
стабилизатора.

<<A>>

2.

Болт нижнего рычага подвески.

3.

Гайка крепления амортизатора.

4.

Болт крепления амортизатора.

>>A<<

5.

Соединение амортизатора.

Последовательность снятия
деталей

АМОРТИЗАТОР В СБОРЕ

ЗАДНЯЯ ПОДВЕСКА

34

-16

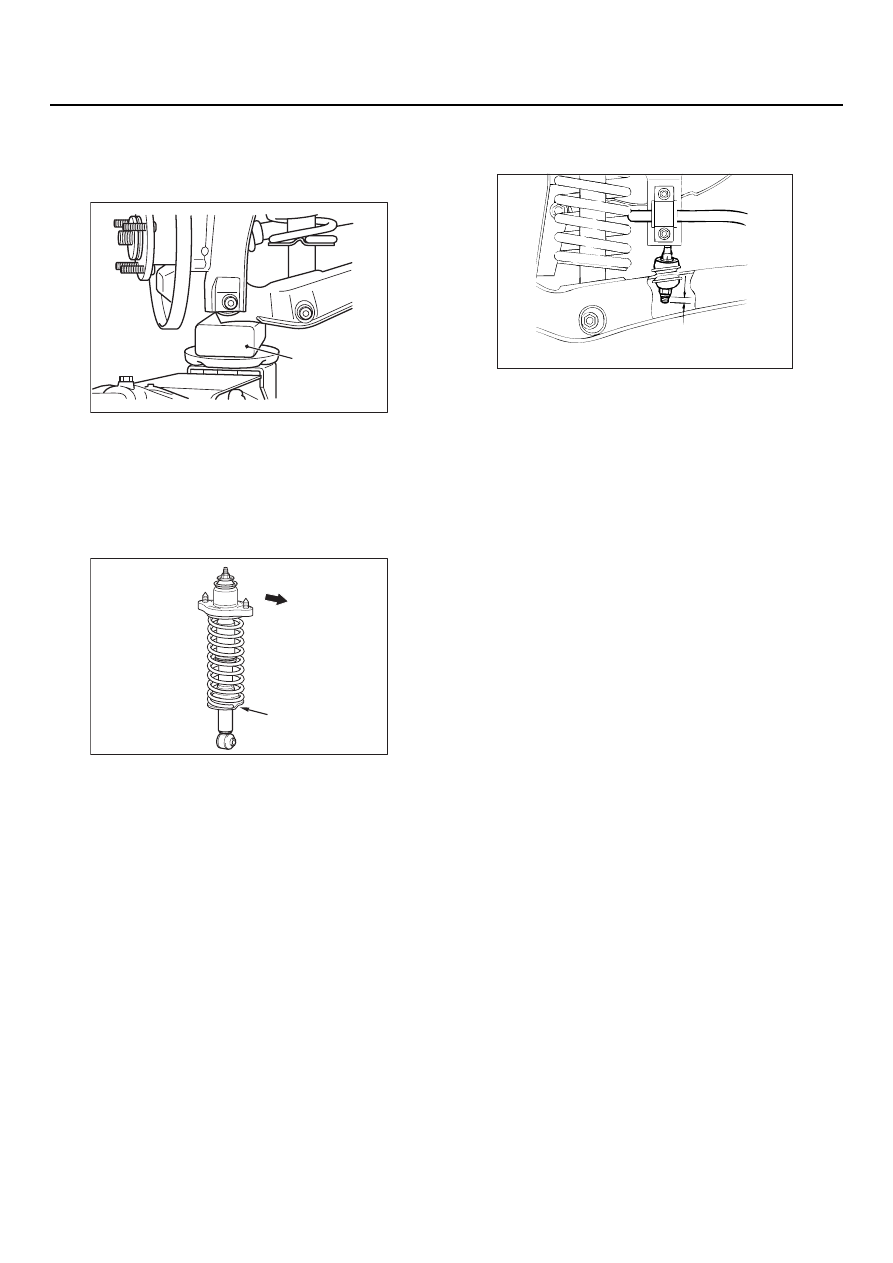

ОПЕРАЦИИ ПО СНЯТИЮ ДЕТАЛЕЙ

<<A>> ОТВОРАЧИВАНИЕ БОЛТА
НИЖНЕГО РЫЧАГА ПОДВЕСКИ

Подперев нижний рычаг домкратом, отверните
болт нижнего рычага.

ОПЕРАЦИИ ПО УСТАНОВКЕ ДЕТАЛЕЙ

>>A<< УСТАНОВКА АМОРТИЗАТОРА
В СБОРЕ

Установите ступенчатую часть нижней чашки
пружины амортизатора так, чтобы она была
обращена к задней части автомобиля.

>>A<< УСТАНОВКА СТОЙКИ
СТАБИЛИЗАТОРА

Затяните самоконтрящуюся гайку так, чтобы
длина выступающей резьбовой части стойки
стабилизатора поперечной устойчивости вышла
на номинальную величину.

Номинальное значение (A): 6

−

 8 мм

ПРОВЕРКА

M1341002600150

•

Проверьте состояние резиновых деталей
на наличие трещин или следов износа.

•

Проверьте состояние амортизатора на
нарушение работоспособности, наличие
утечек или появление стуков.

AC107126 AB

Деревянный
брусок

AC304795AB

Ступенчатая
часть нижней
чашки пружины
амортизатора

К задней части
автомобиля

AC103744

A

AC
