Mitsubishi Lancer / Lancer Wagon. Руководство - часть 484





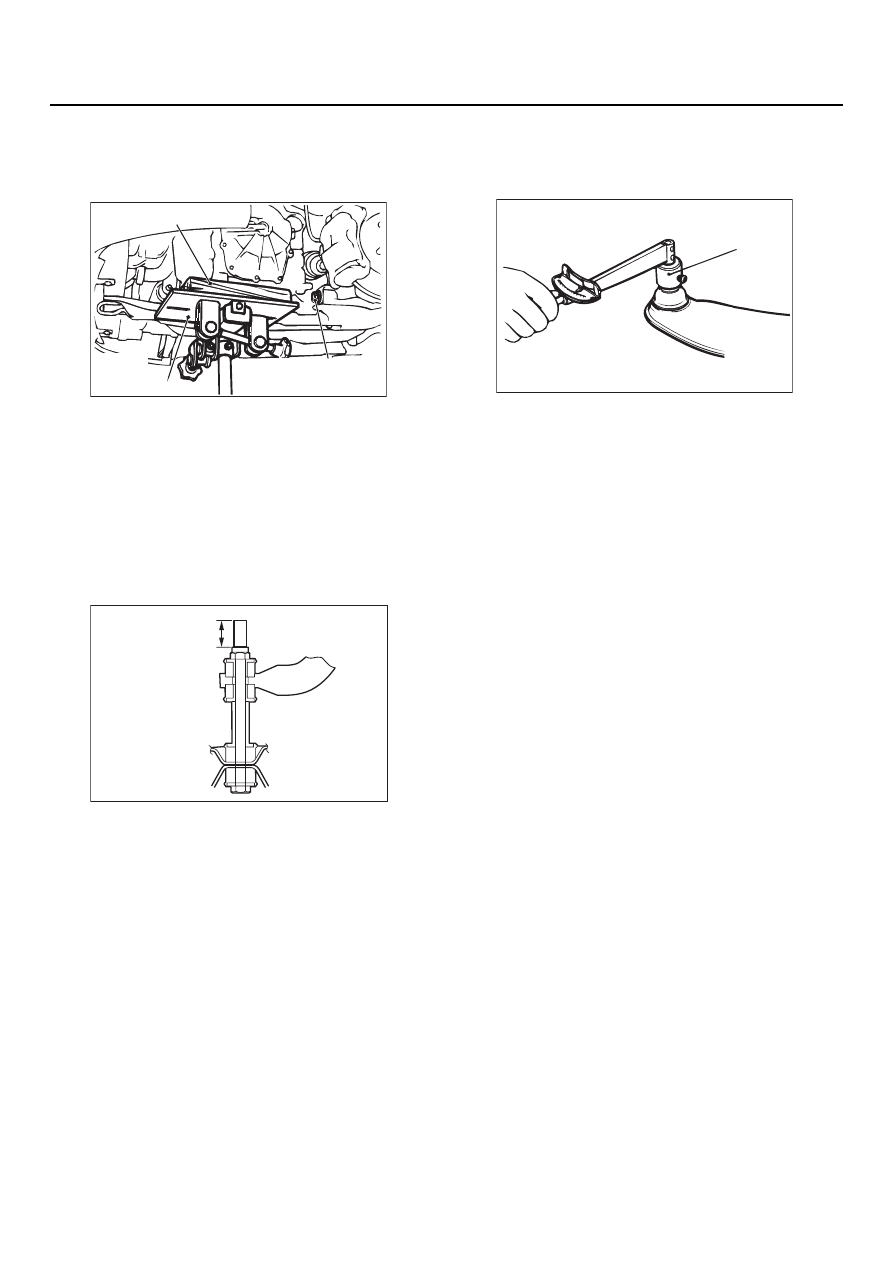

НИЖНИЙ РЫЧАГ ПОДВЕСКИ

ПЕРЕДНЯЯ ПОДВЕСКА

33

-13

ОПЕРАЦИИ ПО СНЯТИЮ ДЕТАЛЕЙ

<<A>> ОТВОРАЧИВАНИЕ БОЛТА
НИЖНЕГО РЫЧАГА ПОДВЕСКИ

Приподнимите коробку передач домкратом,
затем выверните передний болт нижнего рычага
подвески (автомобили с левым расположением
органов управления).

ОПЕРАЦИИ ПО УСТАНОВКЕ ДЕТАЛЕЙ

>>A<< УСТАНОВКА ГАЙКИ
ТЕЛЕСКОПИЧЕСКОЙ СТОЙКИ
(САМОКОНТРЯЩЕЙСЯ ГАЙКИ)

Затяните самоконтрящуюся гайку так, чтобы
длина выступающей резьбовой части штанги
стабилизатора поперечной устойчивости вышла
на номинальную величину.

Номинальное значение (A): 22

±

 1,5 мм

ПРОВЕРКА

M1332001700286

Проверьте состояние втулок нижнего рычага
подвески на наличие износа или
разрушения.

Проверьте состояние нижнего рычага
подвески в сборе на наличие погнутости
или разрушения.

Проверьте состояние всех болтов крепления
(состояние резьбы и погнутость).

ПРОВЕРКА МОМЕНТА НАЧАЛА
ПРОВОРАЧИВАНИЯ ШАРОВОГО
ШАРНИРА НИЖНЕГО РЫЧАГА

1. Несколько раз встряхните шаровой шарнир,

затем при помощи специального инструменI
та (MB991006) измерьте момент начала
проворачивания шарового шарнира.

Номинальное значение: 0

 3,9 Н

м

2. Если измеренная величина момента не

соответствует норме, или шаровой шарнир
поворачиваеттся с трудом или с заеданием,
замените нижний рычаг подвески в сборе.

ПРОВЕРКА ЗАЩИТНОГО ЧЕХЛА
ШАРОВОГО ШАРНИРА НИЖНЕГО
РЫЧАГА

1. Проверьте защитный чехол шаровой опоры

на наличие трещин или повреждений,
сдавливая пальцами чехол.

2. При наличии трещин или повреждений

защитного чехла шарового шарнира,
замените нижний рычаг в сборе.

NOTE: Трещины или повреждение в защит
ном чехле могут вызвать повреждение
шарового шарнира.  При повреждении
защитного чехла во время проведения работ
в мастерской, замене подлежит только
защитный чехол шаровой опоры нижнего
рычага подвески.

ЗАМЕНА ЗАЩИТНОГО ЧЕХЛА
ШАРОВОГО ШАРНИРА НИЖНЕГО
РЫЧАГА

M1332008200260

При повреждении защитного чехла во время
проведения работ в мастерской, замените
только защитный чехол шаровой опоры нижнего
рычага подвески следующим образом:
1. Снимите защитный чехол шарового шарнира

нижнего рычага.

AC006133AD

Передний болт нижнего
рычага подвески

Домкрат
для подъема
коробок передач

Деревянный брусок

AC101741AC

A

AC001091AB

MB991006

НИЖНИЙ РЫЧАГ ПОДВЕСКИ

ПЕРЕДНЯЯ ПОДВЕСКА

33

-14

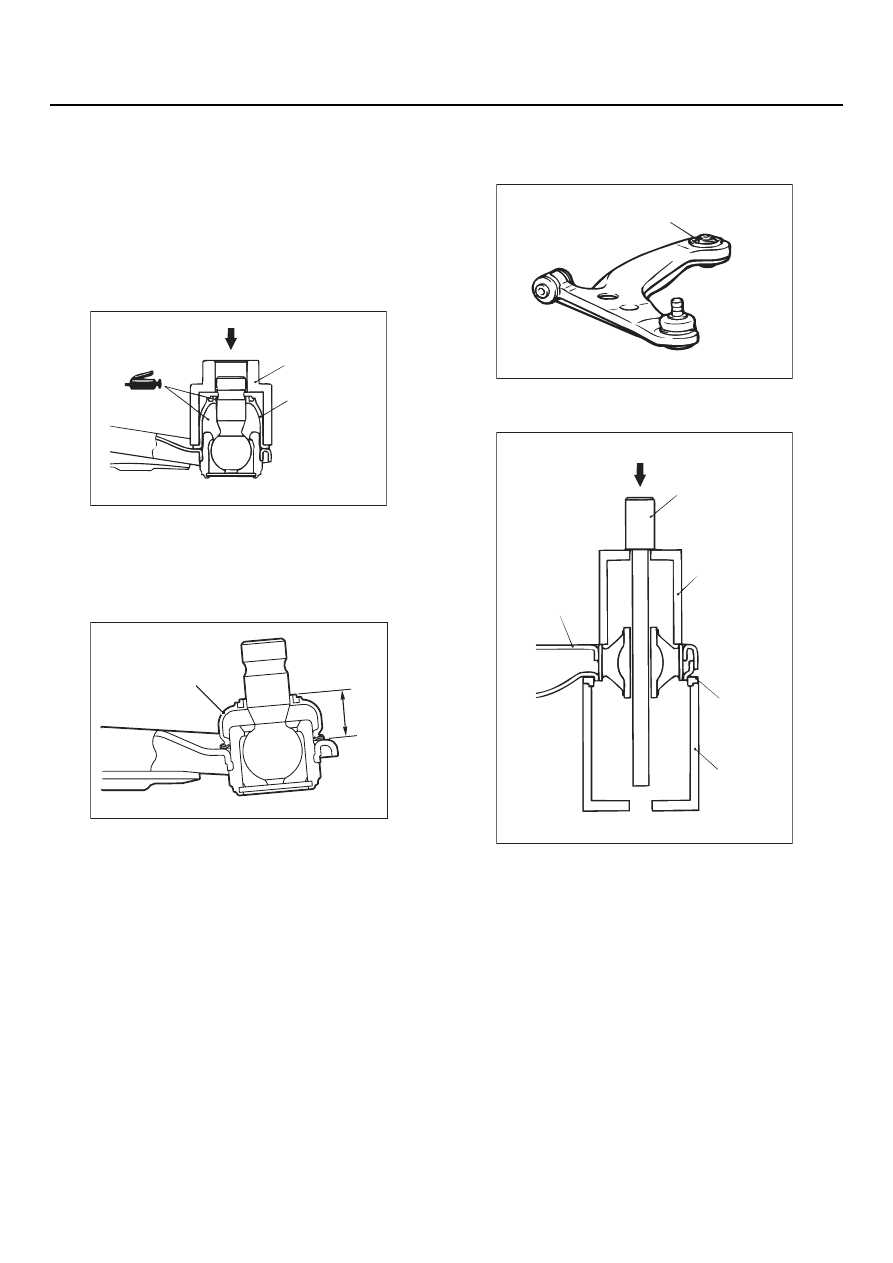

2. Нанесите рекомендуемую пластичную смазку

на кромку и во внутрь нового защитного
чехла.

Рекомендуемый смазочный материал:
Пластичная смазка SAE J310, NLGI No.2
или равнозначная ей.
Необходимое количество смазки для
защитного чехла (справочное
значение): 8

 10 г

3. При помощи специального инструмента

для снятия/установки шаровых шарниров
(MB990800), наденьте защитный чехол
на шаровой шарнир до его полной фиксации
по месту.

4. Установите защитный чехол шарового

шарнира нижнего рычага так, как показано
на рисунке. Убедитесь в отсутствии аномальI
ного вспучивания или давления, приложенI
ного к защитному чехлу шаровым шарниром
нижнего рычага.

5. Проверьте защитный чехол шаровой опоры

на наличие трещин или повреждений,
сдавливая пальцами чехол.

ЗАМЕНА ЗАДНЕЙ ВТУЛКИ НИЖНЕГО
РЫЧАГА

M1332008100348

Замените заднюю втулку нижнего рычага
подвески, выполнив следующие операции.

1. Для извлечения задней втулки нижнего

рычага подвески используется следующий
специальный инструмент.

MB990883 Оправка для задней втулки
подвески.

MB990972 Основание съемника втулки
торсионного вала.

MB990887 Кольцо.

MB990890: Основание втулки задней
подвески.

AC006135 AD

MB990800

Защитный
чехол шарового
шарнира нижнего
рычага подвески

AC107030 AC

22 мм

Защитный чехол
шарового шарнира
нижнего рычага
подвески

AC006136 AD

Задняя втулка нижнего рычага подвески

AC006137AC

MB990883

MB990972

MB990887

MB990890

Нижний рычаг
подвески
в сборе

НИЖНИЙ РЫЧАГ ПОДВЕСКИ

ПЕРЕДНЯЯ ПОДВЕСКА

33

-15

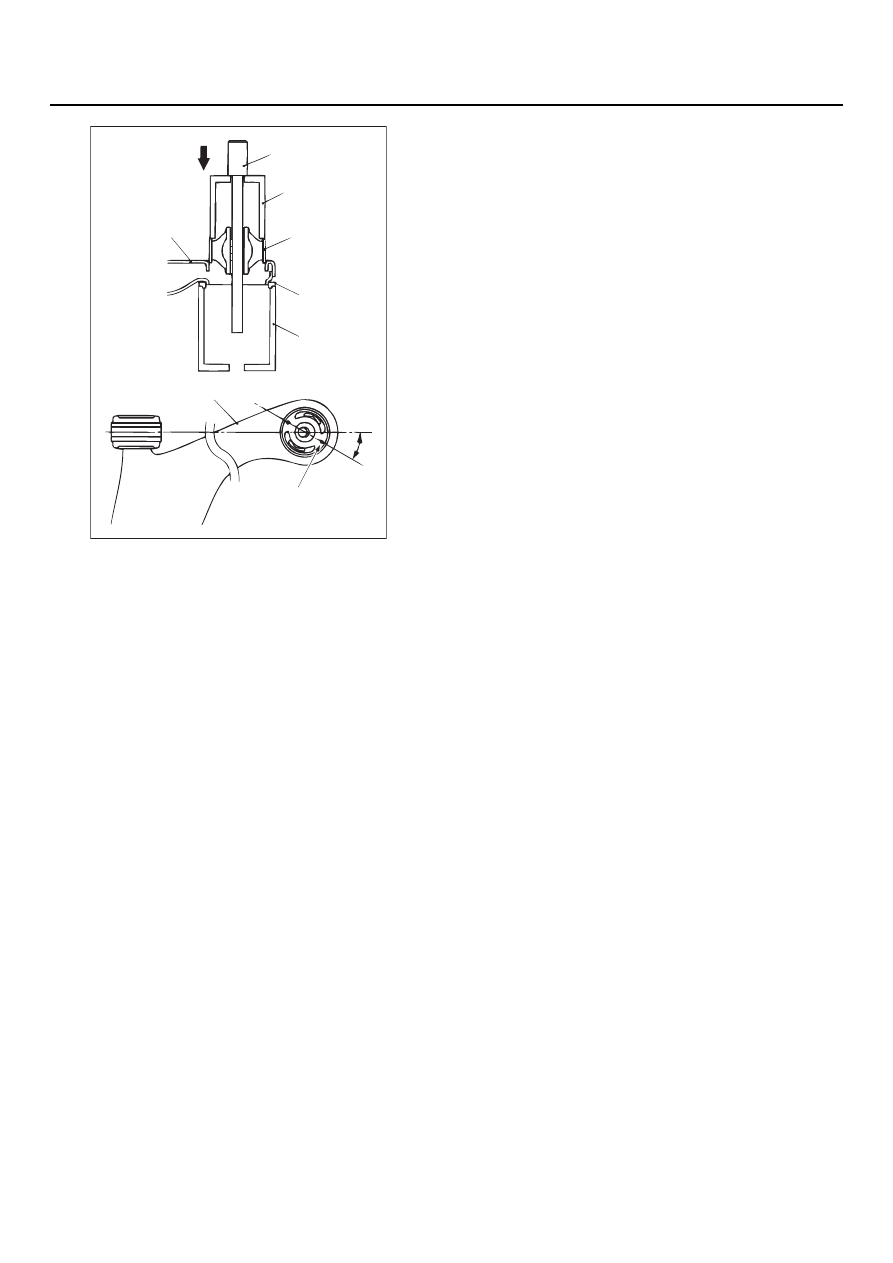

2. Расположите заднюю втулку нижнего рычага

так, чтобы ее выступ был расположен, как
показано на рисунке, затем, при помощи
специального инструмента, запрессуйте
втулку.

3. Запрессовывайте втулку до тех пор, пока

ее наружная трубка не станет заподлицо
с поверхностью нижнего рычага.

AC006138 AC

MB990883

MB990972

MB990887

MB990890

Нижний рычаг
подвески в сборе

Выступание

30

˚

Нижний рычаг подвески в сборе

Наружная
трубка

ШТАНГА СТАБИЛИЗАТОРА ПОПЕРЕЧНОЙ УСТОЙЧИВОСТИ

ПЕРЕДНЯЯ ПОДВЕСКА

33

-16

ШТАНГА СТАБИЛИЗАТОРА ПОПЕРЕЧНОЙ

УСТОЙЧИВОСТИ

СНЯТИЕ И УСТАНОВКА

M1332004000468

ВНИМАНИЕ

Перед снятием рулевого колеса и модуля надувной подушки безопасности, См.главу
52B, Меры предосторожности

CTP. 52B-5

 и модуль надувной подушки безопасности

и часовая пружина

CTP. 52B-232

. Установите передние колеса в положение

прямолинейного движения. Несоблюдение требований могут повредить часовую
пружину системы SRS и вывести из строя систему срабатывания надувной подушки
безопасности системы SRS, результатом этого может стать травма водителя.

*

: Обозначает детали, которые должны быть вначале временно закреплены,

окончательная их затяжка производится на полностью собранном автомобиле, стоящем
на ровной, горизонтальной поверхности.

Дополнительные операции перед снятием

Снятие рулевого колеса и модуля надувной подушки
безопасности (Комфорт: См. главу 37, "Рулевое
колесо",

CTP. 37-19

/ Спорт: См.главу 37, "Рулевое

колесо",

CTP. 37-21

).

Снятие часовой пружины (См. главу 52B, "Модули
надувных подушек безопасности и часовая
пружина",

CTP. 52B-232

).

Снятие центральной (продольной) балки
(См. главу 32, "Опора двигателя, центральная
балка",

CTP. 32-7

).

Снятие приемной трубы системы отвода
отработавших газов (См. главу 15, "Система отвода
отработавших газов и главный глушитель",

CTP. 15-13

).

Дополнительные операции после установки

Установка приемной трубы системы отвода
отработавших газов (См. главу 15, "Система отвода
отработавших газов и главный глушитель",

CTP. 15-13

).

Установка центральной (продольной) балки
(См. главу 32, "Опора двигателя, центральная
балка",

CTP. 32-7

).

Установка часовой пружины (См. главу 52B," Модули
надувных подушек безопасности и часовая
пружина",

CTP. 52B-232

).

Установка рулевого колеса и модуля надувной
подушки безопасности (Комфорт: См.главу 37,
"Рулевое колесо",

CTP. 37-19

/ Спорт: См.главу 37,

"Рулевое колесо",

CTP. 37-21

).

Проверьте состояние защитных чехлов на наличие
повреждений, сдавливая их пальцами.

Проверка совпадения положения рулевого колеса
с положением прямолинейного движения передних
колес

Проверка и регулировка углов установки передних
колес (См.

CTP. 33-5

).
