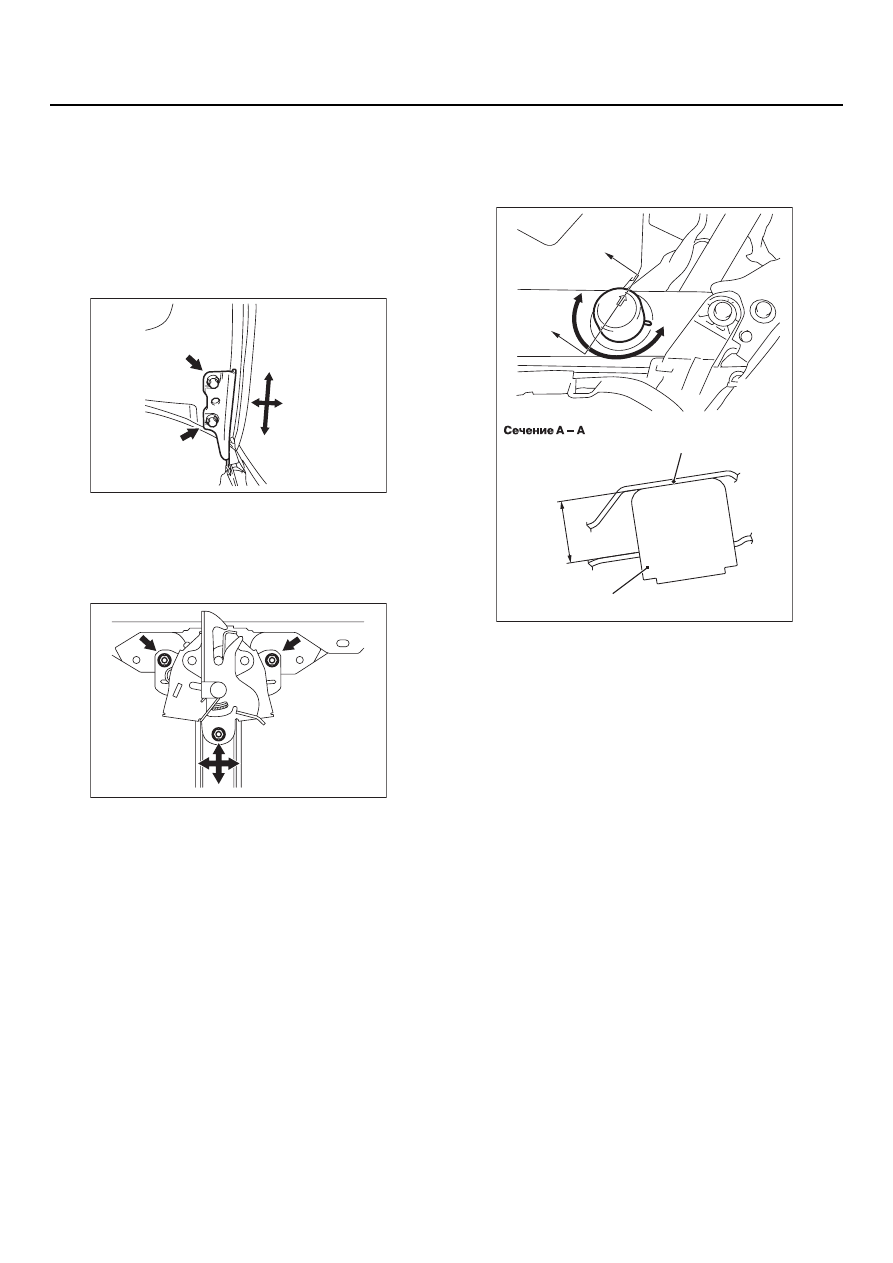

РЕГУЛИРОВКА ЗАЗОРОВ
ПО КРОМКАМ КАПОТА

M1421007200129

РЕГУЛИРОВКА КАПОТА ПО
ПОДШТАМПОВКЕ И ФИКСАТОРУ
ЗАМКА

M1421007300126

РЕГУЛИРОВКА ВЫСОТЫ КАПОТА

M1421007400123

Регулировка высоты капота производится за
счет вращения упора капота в направлениях,
указанных стрелками. При одном полном
обороте упора высота изменяется
приблизительно на 3 мм.

AC005945

AC005947

Y0215AU

X0424CA

AC005948 AB

A

A

Капот

Упор капота

17 мм

КАПОТ

КУЗОВ

42

-5

КАПОТ

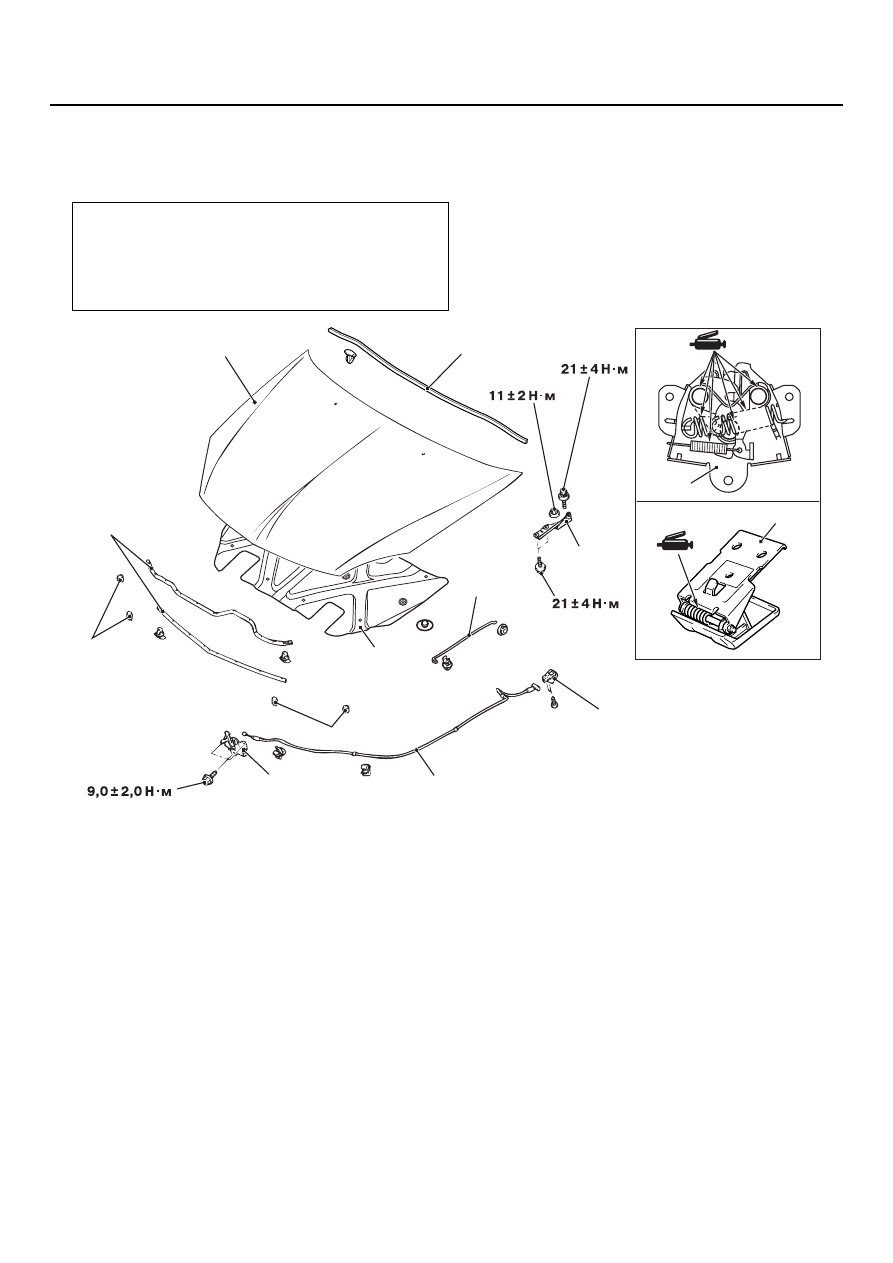

СНЯТИЕ И УСТАНОВКА

M1421001600561

Операции, выполняемые после установки

•

Регулировка зазоров по кромкам капота
(См.

CTP. 42-4

).

•

Регулировка положения подштамповки и фиксатора
замка капота (См.

CTP. 42-4

).

•

Регулировка высоты капота (См.

CTP. 42-4

).

AC304739

1

1

2

2

4

4

5

6

7

3

8

9

10

AD

Снятие

1. Упор бампера.
2. Фиксатор замка капота.
3. Употнитель моторного отсека.

Снятие троса привода замка
капота

4. Рукоятка привода замка капота.
5. Трос привода замка капота.

Снятие панели и петель капота

6. Шумовиброгасящий экран капота.
7. Употнитель моторного отсека.

•

Шланг омывателя ветрового
стекла (См. главу 51, "Очиститель
и омыватель ветрового стекла",

CTP. 51-22

).

8. Капот
9. Стойка фиксации капота

в открытом положении.

10. Петля капота.
