54C
498

МЕТОДИКИ ПРОВЕРКИ ВХОДНОГО СИГНАЛА

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS С МОНИТОРИНГОМ

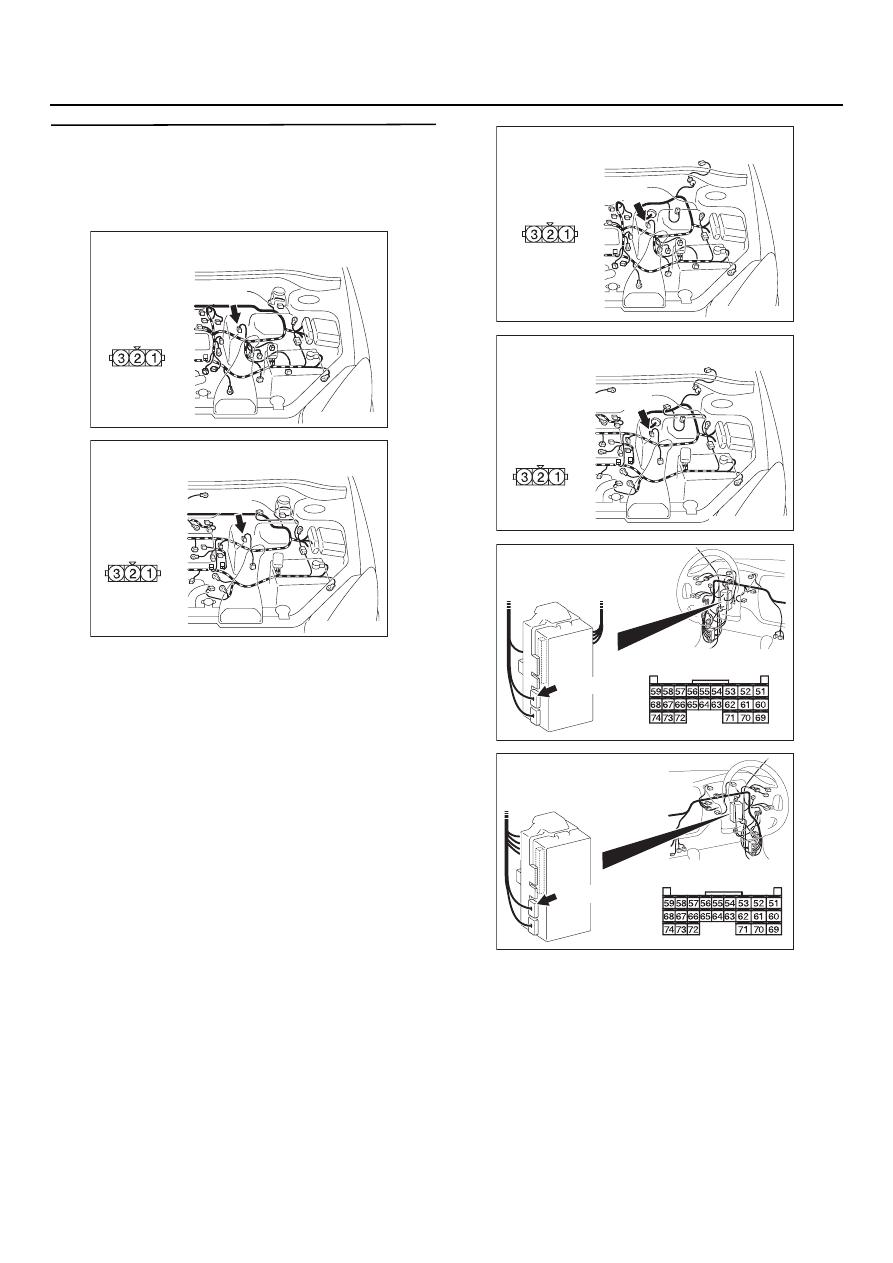

ЭТАП 6. Проверка состояния жгута проводов
между разъемом В
07 (клемма № 3) датчика
скорости автомобиля и разъемом С
227
(клемма № 63) электронного блока
управления системой ETACS

NOTE:

AC303784

Разъем: B
07 <Автомобиль с двигателем 4G1
и с левым расположением органов управления>

AB

B07(B)

Вид со стороны
жгута проводов

AC303792

Разъем: B
07 <Автомобиль с двигателем 4G6
и с левым расположением органов управления>

AC

B07(B)

Вид со стороны
жгута проводов

AC303788

Разъем: B
07 <Автомобиль с двигателем 4G1
и с правым расположением органов управл>

AB

Вид со стороны
жгута проводов

B07(B)

AC303796

Разъем: B
07 <Автомобиль с двигателем 4G6
и с правым расположением органов
управления>

AB

Вид со стороны
жгута проводов

B07(B)

AC303810

Разъем: C
227

AC

Монтажный блок (вид сзади)

Вид со стороны
жгута проводов

C227(GR)

<Автомобили с левым рулем>

AC303867

Монтажный блок (вид сзади)

Разъем: C
227

AD

Вид со стороны
жгута проводов

C227(GR)

<Автомобили с правым рулем>

54C
499

МЕТОДИКИ ПРОВЕРКИ ВХОДНОГО СИГНАЛА

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS С МОНИТОРИНГОМ

Перед проверкой жгута проводов, проверьте
соединительный разъем С03 и промежуточный
разъем C13, отремонтируйте разъем(ы),
в случае необходимости.

•

Проверьте состояние входной линии
на наличие обрыва цепи.

B: В норме ли результаты проверки?

ДА :

Переходите к этапу 7.

НЕТ :

Отремонтируйте жгут проводов.

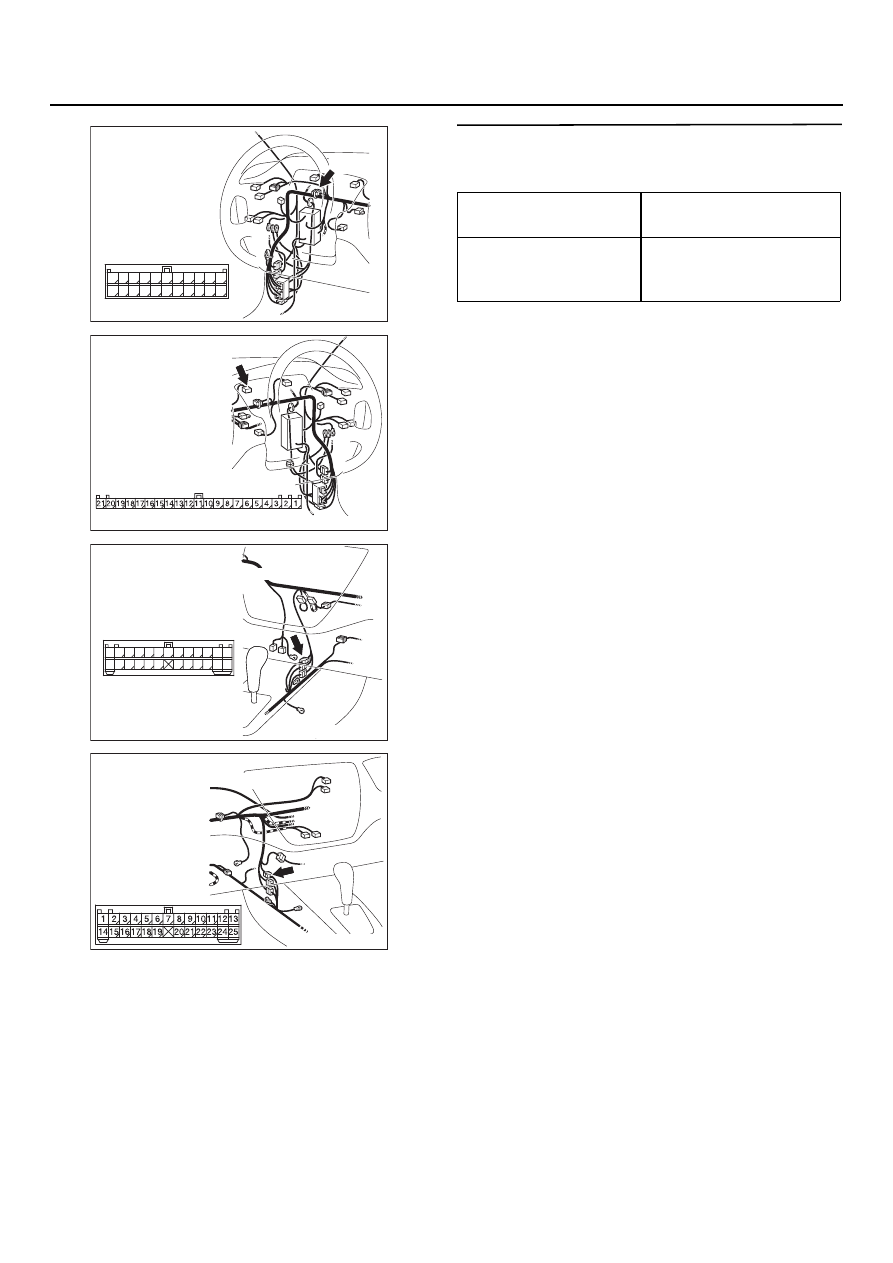

ЭТАП 7. Проверка сигналов
Проверьте наличие сигнала датчика скорости
автомобиля.

Номинальное значение: Приборы
MUT
II/III подают звуковой сигнал
или происходит колебание стрелки
вольтметра.

B: В норме ли результаты проверки?

ДА :

Неисправность может иметь
периодически повторяющийся характер
(См. главу 00, "Процесс поиска
неисправностей/контрольные точки",

CTP. 00-6

).

НЕТ :

Замените электронный блок
управления системой ETACS.

AC303798

Разъем: C
03
<Автомобиль
с левым рулем>

AD

2

1

3

13

12

14

21

10

5

4

6

16

15

17

7 8 9

19

18

20

11

22

C03 (B)

AC303814

Разъем: C
04
<Автомобиль
с правым рулем>

AC

Вид со стороны жгута проводов

AC303800 AC

18

3

16

15

14

1 2

17

4 5

8

20

19

6 7

21 22

9 10

25

13

24

23

12

11

Разъем: C
13
<Автомобили с левым рулем>

AC303818 AF

Разъем: C
137
<Автомобили с правым рулем>

Переключатель
системы

Проверяемое
состояние

Сигнал датчика
скорости автомобиля

Когда скорость
автомобиля становится
не менее 10 км/ч

54C
500

МЕТОДИКИ ПРОВЕРКИ ВХОДНОГО СИГНАЛА

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS С МОНИТОРИНГОМ

МЕТОДИКА ПРОВЕРКИ М
15: Не получен сигнал датчика скорости автомобиля.
<A/T (автоматическая коробка передач)>

ВНИМАНИЕ

При замене электронного блока
управления, убедитесь в исправности
цепи входного сигнала.

ЭБУ системы ETACS

КОМБИНАЦИЯ
ПРИБОРОВ

ЭБУ двигателем
и автоматической
коробкой передач

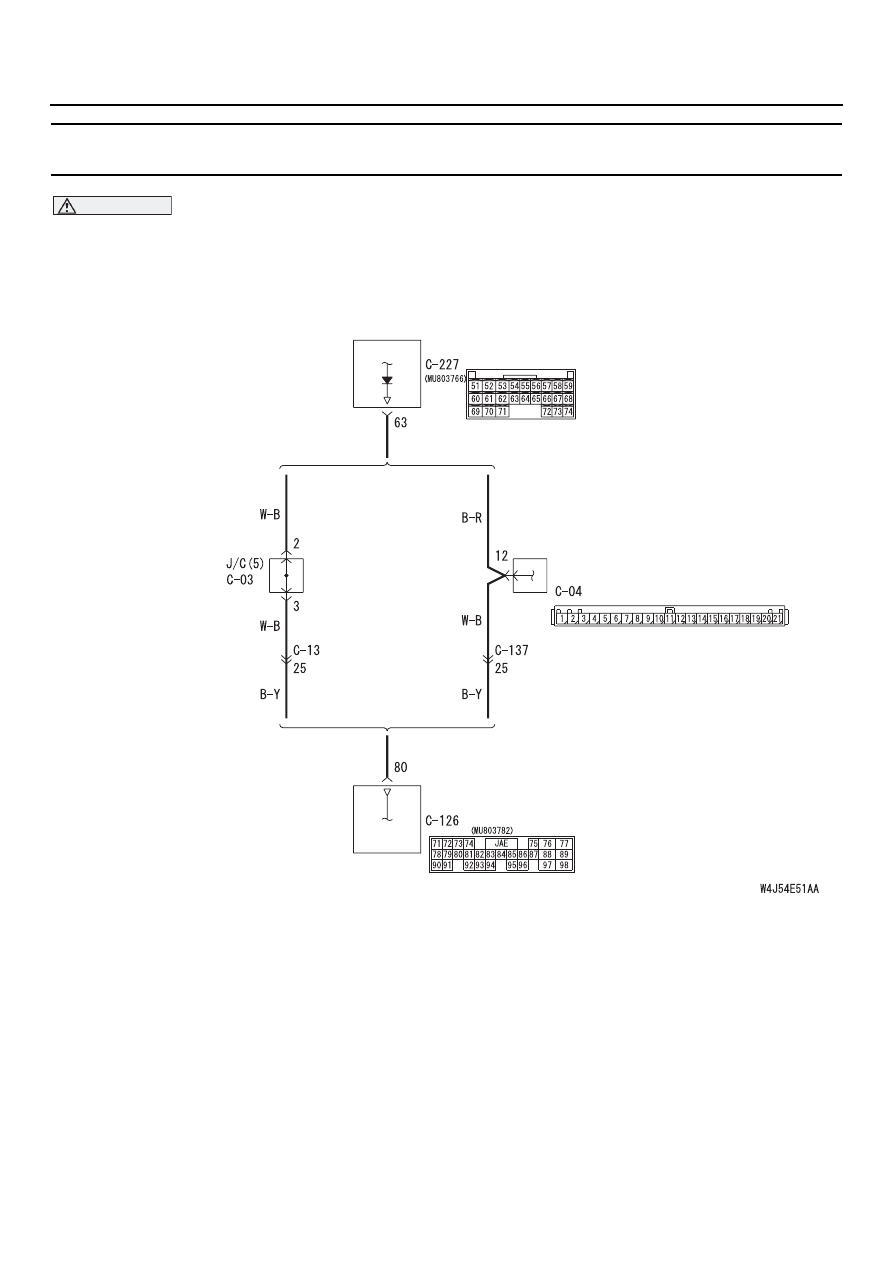

Входная цепь сигнала скорости автомобиля

<Автомобиль
с левым рулем>

<Автомобиль
с правым рулем>

54C
501

МЕТОДИКИ ПРОВЕРКИ ВХОДНОГО СИГНАЛА

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS С МОНИТОРИНГОМ

КОММЕНТАРИЙ ПО ПОВОДУ
ПРИЗНАКА НЕИСПРАВНОСТИ

Датчик скорости автомобиля используется
для управления стеклоочистителем ветрового
стекла (функция зависимости скорости
перемещения стеклоочистителя от скорости
автомобиля). Если сигнал аномален,
стелоочиститель ветрового стекла нормально
работать не будет.

Возможные причины

•

Неисправность электронного блока
управления двигателем и автоматической
коробкой передач.

•

Неисправность электронного блока
управления системой ETACS.

•

Повреждение жгута проводов или разъемов.

МЕТОДИКА ДИАГНОСТИРОВАНИЯ

ЭТАП 1. Проверка наличия кодов
диагностирования, относящихся
к автоматической коробке передач

B: Появились ли диагностические коды?

ДА

 : Продиагностируйте систему управления

автоматической коробкой передач.
(См. главу 23, "Поиск неисправностей",

CTP. 23A-20

).

НЕТ

 : Переходите к этапу 2.

ЭТАП 2. Проверка разъема выключателей:

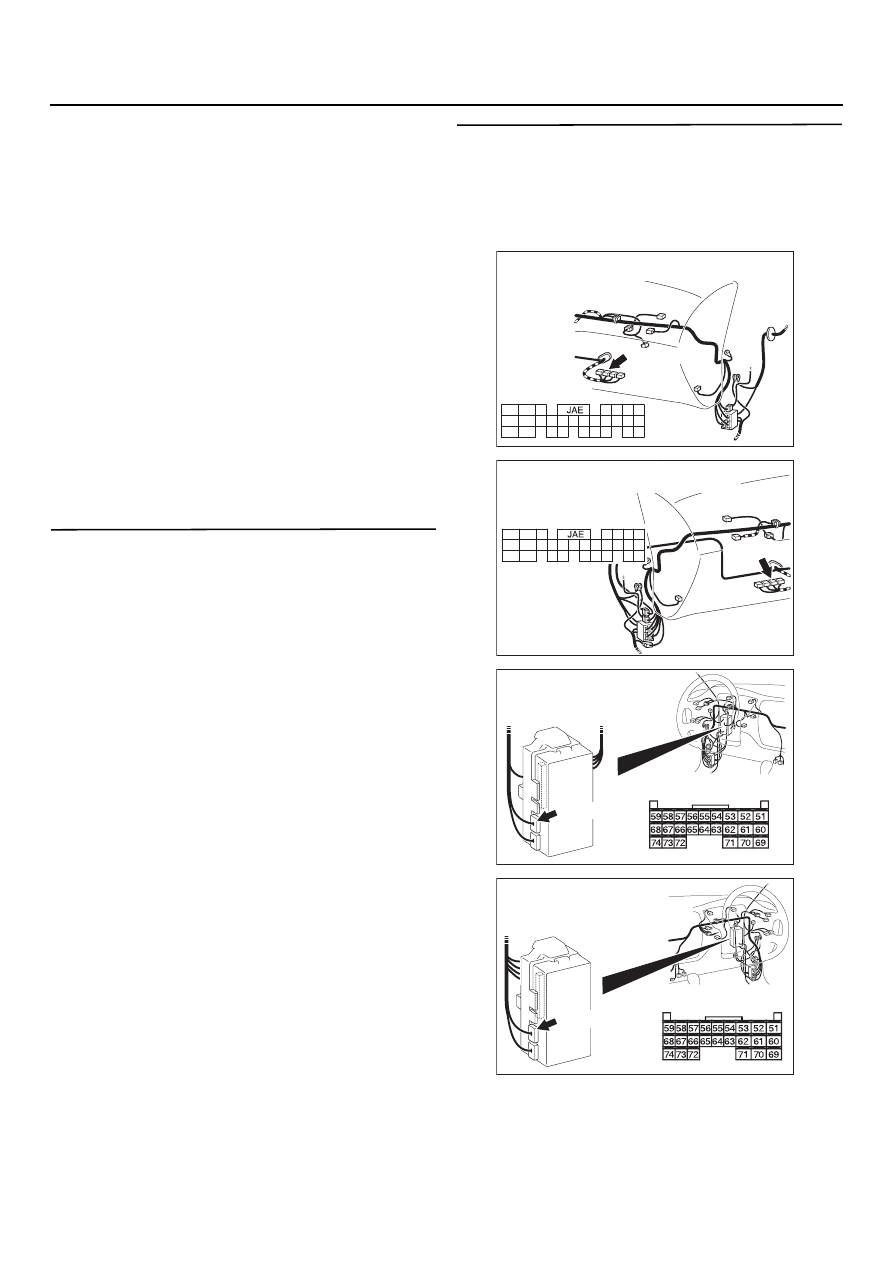

Разъем C
126 электронного блока
управления  двигателем и автоматической
коробкой передач и разъем С
227
электронного блока управления системой
ETACS

B: В норме ли результаты проверки?

ДА

 : Переходите к этапу 3.

НЕТ

 : Отремонтируйте неисправный разъем.

AC303804 AM

C126(GR)

71

72

73

74

75

76

77

78

79

80

81

82

83

84

85

86

87

88

89

90

91

92

93

94

95

96

97

98

Разъем: C
126 <Автомобиль с левым рулем
и с автоматической коробкой передач>

Вид со стороны
жгута проводов

AC303816 AQ

Вид со стороны
жгута проводов

C126(GR)

71

72

73

74

75

76

77

78

79

80

81

82

83

84

85

86

87

88

89

90

91

92

93

94

95

96

97

98

Разъем: C
126 <Автомобиль с правым рулем
и с автоматической коробкой передач>

AC303810

Разъем: C
227

AC

Монтажный блок (вид сзади)

Вид со стороны
жгута проводов

C227(GR)

<Автомобили с левым рулем>

AC303867

Монтажный блок (вид сзади)

Разъем: C
227

AD

Вид со стороны
жгута проводов

C227(GR)

<Автомобили с правым рулем>
