Mitsubishi Lancer / Lancer Wagon. Руководство - часть 440

54C
486

МЕТОДИКИ ПРОВЕРКИ ВХОДНОГО СИГНАЛА

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS С МОНИТОРИНГОМ

МЕТОДИКА ПРОВЕРКИ М
14: Не получен сигнал переключателя исполнительного
механизма блокировки передней левой двери. <Автомобили с левым расположением
органов управления>

ВНИМАНИЕ

При замене электронного блока
управления, убедитесь в исправности
цепи входного сигнала.

КОММЕНТАРИЙ ПО ПОВОДУ
ПРИЗНАКА НЕИСПРАВНОСТИ

Используется входной сигнал исполнительного
механизма замка передней левой двери при
работе, с перечисленными ниже, функциями.
Если сигнал аномален, эти функции нормально
работать не будут.

•

Функция напоминания об оставленном
ключе в замке зажигания.

•

Центральное запирание дверей.

•

Система дистанционного открывания замков
дверей

•

Плафоны освещения салона

Возможные причины

•

Неисправность исполнительного механизма
замка передней левой двери.

•

Неисправность электронного блока
управления системой ETACS.

•

Повреждение жгута проводов или разъемов.

ЭБУ системы ETACS

Исполнительное
устройство замка
передней левой двери

Цветовая кодировка проводов
B : Черный     LG : Бледнозеленый     G : Зеленый     L : Синий     W : Белый     Y : Желтый     SB : Голубой
BR : Коричневый     O : Оранжевый     GR : Серый     R : Красный     P : Розовый     V : Фиолетовый

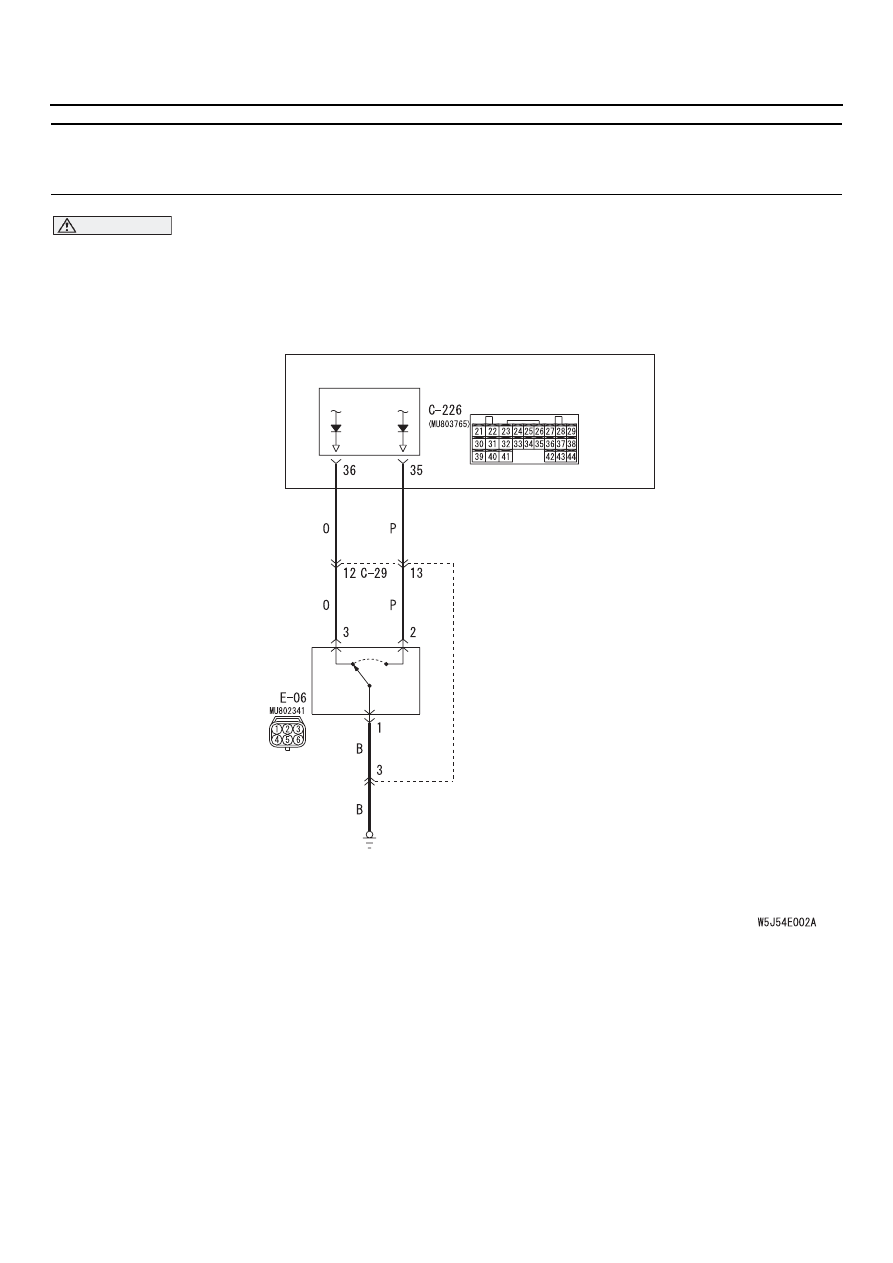

Входная цепь исполнительного устройства замка передней двери

(автомобили с левым расположением органов управления)

МОНТАЖНЫЙ БЛОК

Разблоки
ровано

Заблоки
ровано

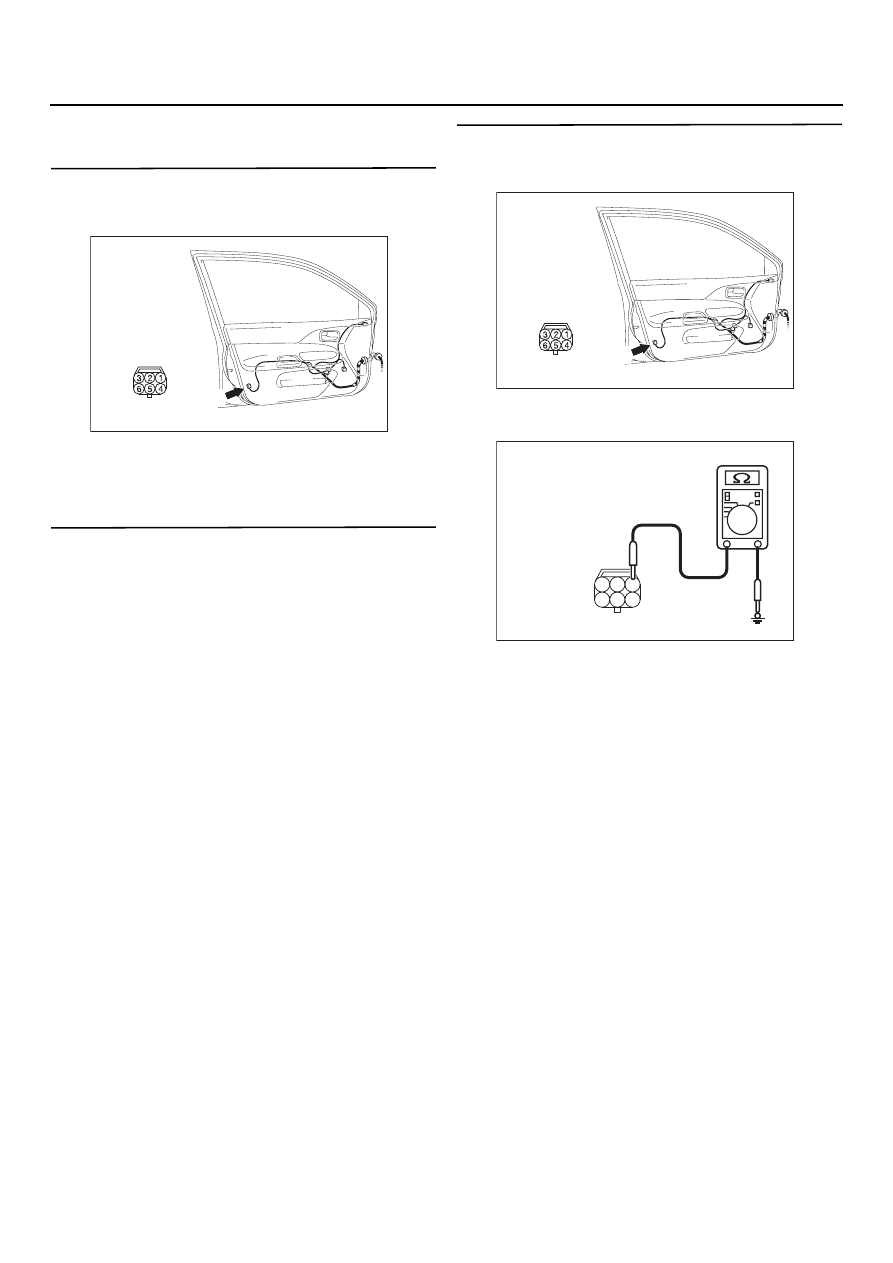

54C
487

МЕТОДИКИ ПРОВЕРКИ ВХОДНОГО СИГНАЛА

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS С МОНИТОРИНГОМ

МЕТОДИКА ДИАГНОСТИРОВАНИЯ

ЭТАП 1. Проверка разъема выключателей:
Разъем Е
06 исполнительного механизма
замка передней левой двери

B: В норме ли результаты проверки?

ДА

 : Переходите к этапу 2.

НЕТ

 : Отремонтируйте неисправный разъем.

ЭТАП 2. Проверка состояния
исполнительного механизма замка
передней левой двери
См. главу 42, "Дверь",

CTP. 42-41

.

B: В норме ли результаты проверки?

ДА

 : Переходите к этапу 3.

НЕТ

 : Замените исполнительный механизм

замка передней левой двери.

ЭТАП 3. Измерение сопротивления на
разъеме Е
06 исполнительного механизма
замка передней левой двери

(1) Отсоедините разъем, измерения проводите

со стороны жгута проводов.

(2) Измерьте сопротивление между разъемом

Е06 (клемма № 1) исполнительного
механизма замка передней левой двери
и "массой".

Номинальное значение:
2 Ом не более

B: В норме ли результаты проверки?

ДА :

Переходите к этапу 5.

НЕТ :

Переходите к этапу 4.

AC303935

Вид со стороны
жгута проводов

AD

Разъем: E
06

E06(B)

<Автомобили
с левым рулем>

AC303935

Вид со стороны
жгута проводов

AD

Разъем: E
06

E06(B)

<Автомобили
с левым рулем>

AC301541 DX

Разъем: Е06
(Вид со стороны
жгута проводов)

5

6

4

2

3

1

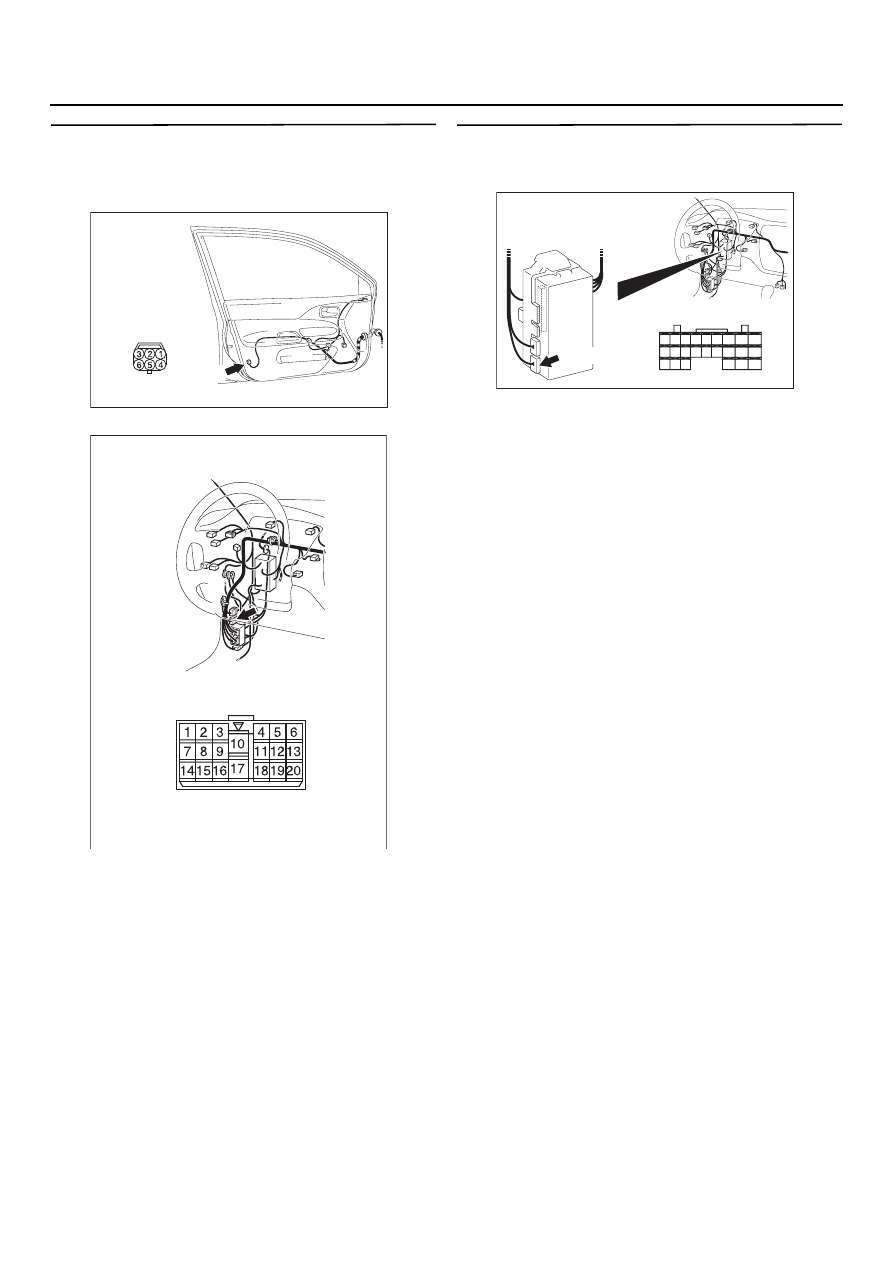

54C
488

МЕТОДИКИ ПРОВЕРКИ ВХОДНОГО СИГНАЛА

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS С МОНИТОРИНГОМ

ЭТАП 4. Проверка состояния жгута проводов
между разъемом Е
06 (клемма № 1)
исполнительного механизма замка
передней левой двери и "массой"

NOTE:

Перед проверкой жгута проводов, проверьте
промежуточный разъем C29, отремонтируйте
разъем, в случае необходимости.

•

Проверьте состояние линии "массы"
на наличие разрыва цепи.

B: В норме ли результаты проверки?

ДА :

Неисправность может иметь
периодически повторяющийся характер
(См. главу 00, "Процесс поиска
неисправностей/контрольные точки",

CTP. 00-6

).

НЕТ :

Отремонтируйте жгут проводов.

ЭТАП 5. Проверка разъема выключателей:
Разъем С
226 электронного блока
управления системой ETACS

B: В норме ли результаты проверки?

ДА :

Переходите к этапу 6.

НЕТ :

Отремонтируйте неисправный разъем.

AC303935

Вид со стороны
жгута проводов

AD

Разъем: E
06

E06(B)

<Автомобили
с левым рулем>

AC303799

Разъем: C
29

AC

<Автомобили с левым рулем>

AC303810

Разъем: C
226

AD

Монтажный блок (вид сзади)

Вид со стороны жгута
проводов

C226

<Автомобили с левым рулем>

28

37

43

29

44

38

23

32

41

24

25

26

27

34

42

36 35

33

21

22

30

39

40

31

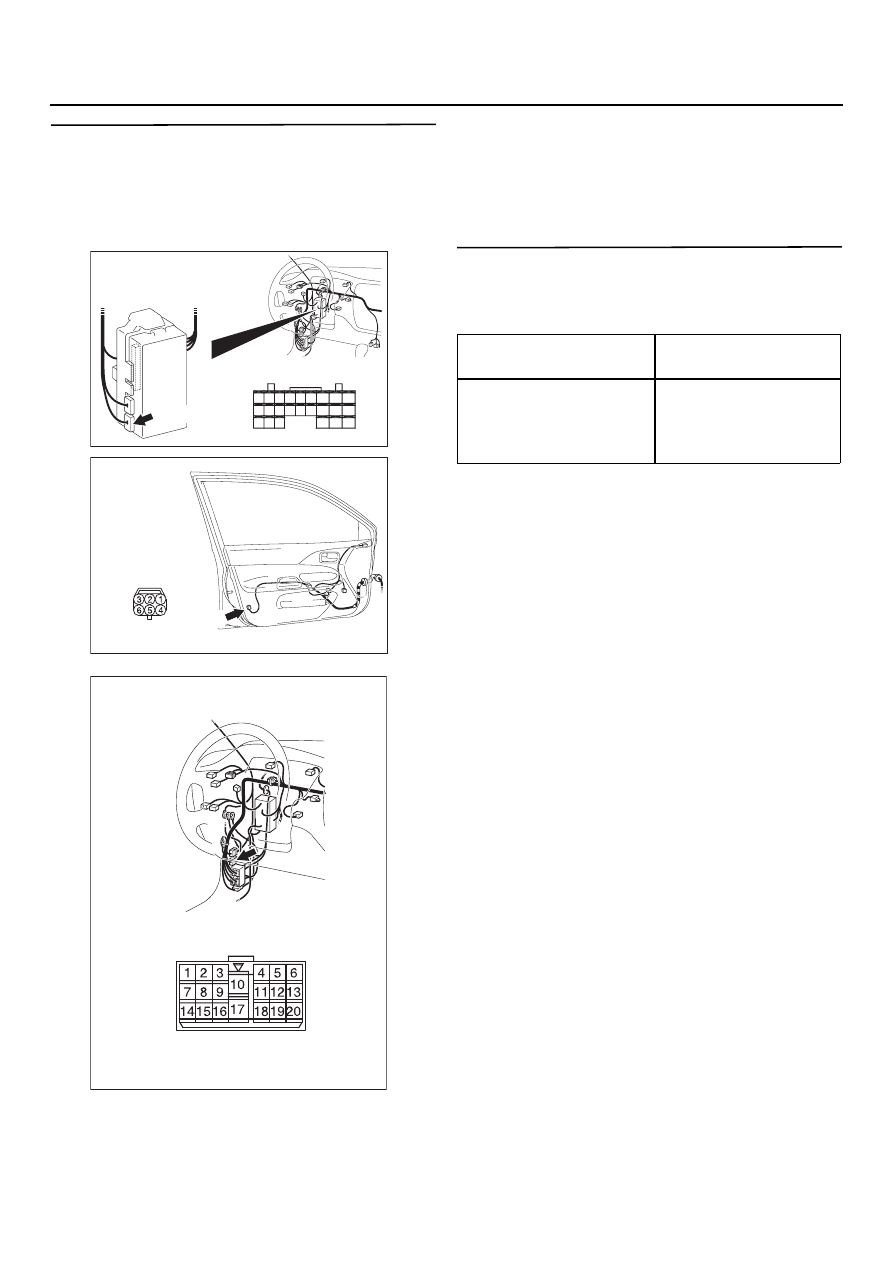

54C
489

МЕТОДИКИ ПРОВЕРКИ ВХОДНОГО СИГНАЛА

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS С МОНИТОРИНГОМ

ЭТАП 6. Проверка состояния жгута проводов
от разъема Е
06 (клеммы № 2 и 3)
исполнительного механизма замка
передней левой двери до разъема С
226
(клеммы № 35 и 36) электронного блока
управления системой ETACS

NOTE:

Перед проверкой жгута проводов, проверьте
промежуточный разъем C29, отремонтируйте
разъем, в случае необходимости.

•

Проверьте состояние входной линии
на наличие обрыва цепи.

B: В норме ли результаты проверки?

ДА :

Переходите к этапу 7.

НЕТ :

Отремонтируйте жгут проводов.

ЭТАП 7. Проверка сигналов
Проверьте наличие входного сигнала
с переключателя исполнительного механизма
замка передней левой двери.

Номинальное значение: Приборы
MUT
II/III подают звуковой сигнал или
происходит колебание стрелки
вольтметра.

B: В норме ли результаты проверки?

ДА :

Неисправность может иметь
периодически повторяющийся характер
(См. главу 00, "Процесс поиска
неисправностей/контрольные точки",

CTP. 00-6

).

НЕТ :

Замените электронный блок
управления системой ETACS.

AC303810

Разъем: C
226

AD

Монтажный блок (вид сзади)

Вид со стороны жгута
проводов

C226

<Автомобили с левым рулем>

28

37

43

29

44

38

23

32

41

24

25

26

27

34

42

36 35

33

21

22

30

39

40

31

AC303935

Вид со стороны
жгута проводов

AD

Разъем: E
06

E06(B)

<Автомобили
с левым рулем>

AC303799

Разъем: C
29

AC

<Автомобили с левым рулем>

Переключатель
системы

Проверяемое
состояние

Переключатель
исполнительного
механизма замка
передней левой двери

При разблокирован
ной или заблоки
рованной двери
водителя
