Mitsubishi Lancer / Lancer Wagon. Руководство - часть 431

54C
450

МЕТОДИКИ ПРОВЕРКИ ВХОДНОГО СИГНАЛА

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS С МОНИТОРИНГОМ

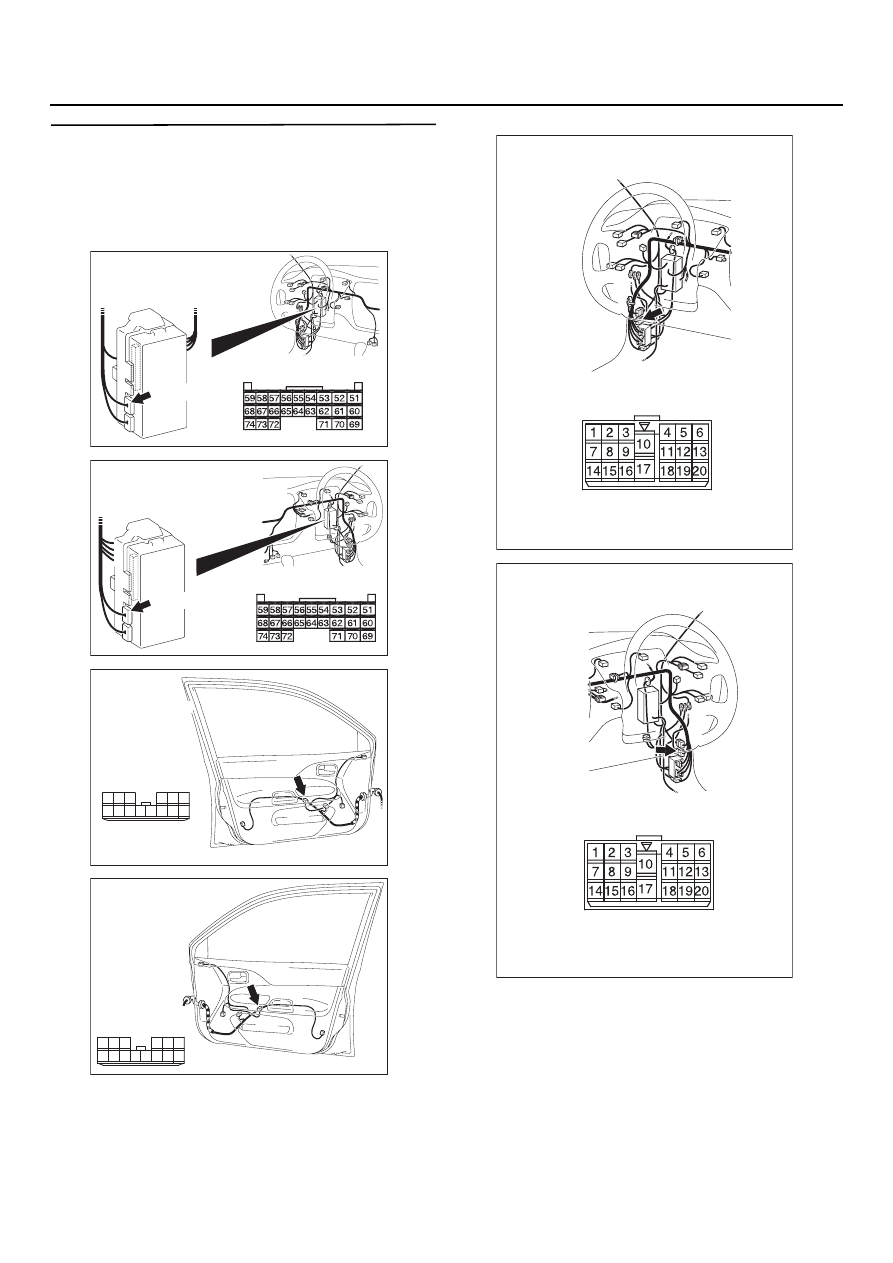

ЭТАП 3. Проверка состояния жгута проводов
между разъемом С
227 (клемма № 59)
электронного блока управления системой
ETACS и разъемом Е
05 (клемма № 4)
главного переключателя
электростеклоподъемников

NOTE:

AC303810

Разъем: C
227

AC

Монтажный блок (вид сзади)

Вид со стороны
жгута проводов

C227(GR)

<Автомобили с левым рулем>

AC303867

Монтажный блок (вид сзади)

Разъем: C
227

AD

Вид со стороны
жгута проводов

C227(GR)

<Автомобили с правым рулем>

AC303935

Вид со строны
жгута проводов

AC

10

1

6

14

5

12

13

4

11

7

2

3

8

9

Разъем: E
05
<Автомобили
с левым рулем>

AC303927AC

Разъем: E
05
<Автомобили
с правым рулем>

10

1

6

14

5

12

13

4

11

7

2

3

8

9

Вид со стороны
жгута проводов

AC303799

Разъем: C
29

AC

<Автомобили с левым рулем>

AC303815

Разъем: C
30

AB

<Автомобили с правым рулем>

54C
451

МЕТОДИКИ ПРОВЕРКИ ВХОДНОГО СИГНАЛА

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS С МОНИТОРИНГОМ

Перед проверкой жгута проводов, проверьте
состояние промежуточного разъема C29
<Автомобили с левым расположением органов
управления>, или разъема C30 <Автомобили с
правым расположением органов управления>,
и соединительного разъема С35, отремонти
руйте разъем(ы) в случае необходимости.

•

Проверьте состояние линии связи
на наличие обрыва цепи.

B: В норме ли результаты проверки?

ДА :

Переходите к этапу 4.

НЕТ :

Отремонтируйте жгут проводов.

ЭТАП 4. Замена главного переключателя
электростеклоподъемников и повторная
проверка системы
Замените главный переключатель
электростеклоподъемников и проверьте
получение сигнала главным преключателем
электростеклоподъемников.
(1) Замените главный переключатель

стеклоподъемников.

(2) Проверьте получение сигнала главного

переключателя электростеклоподъемников.

B: В норме ли результаты проверки?

ДА :

Процедура завершена.

НЕТ :

Замените электронный блок
управления системой ETACS.

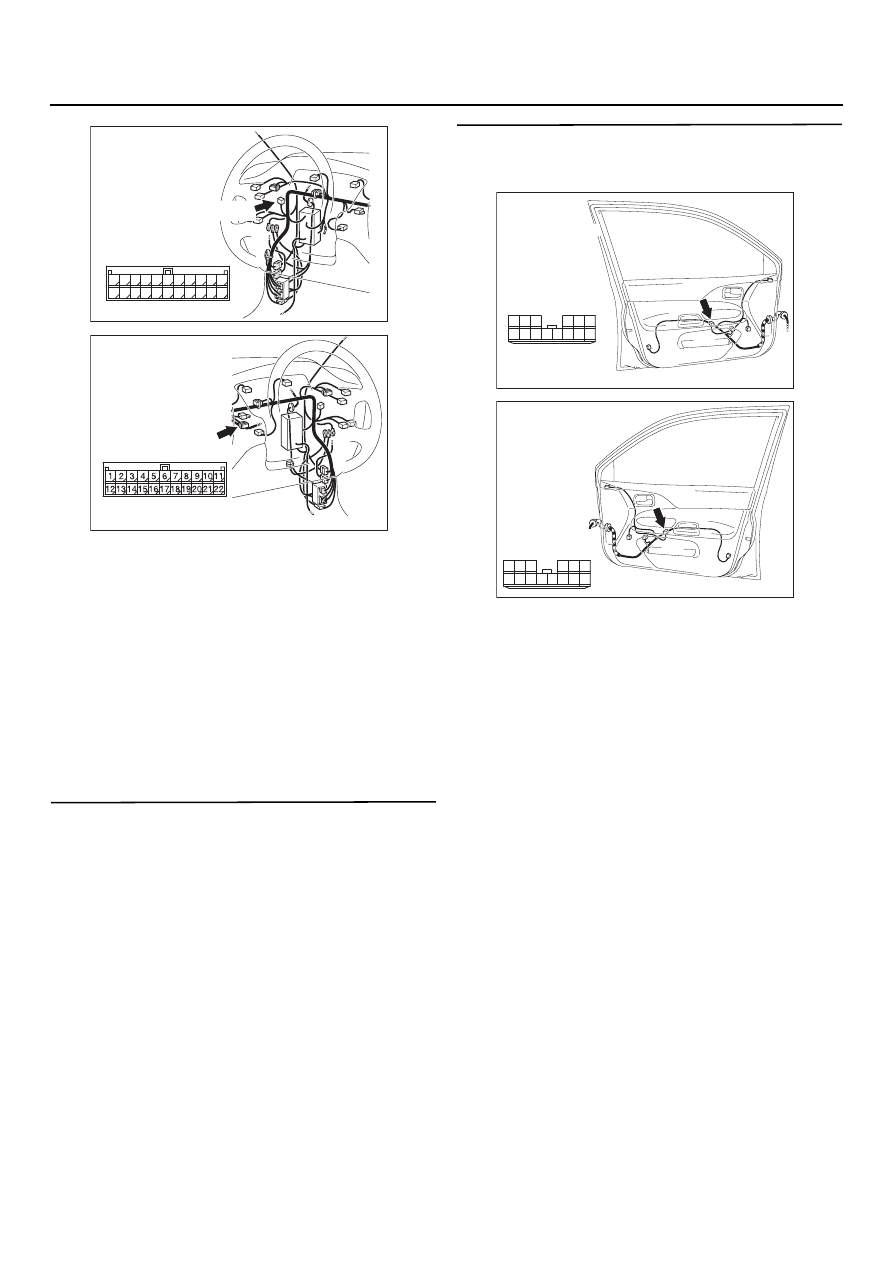

ЭТАП 5. Проверка разъема выключателей:
Разъем Е
05 главного переключателя
электростеклоподъемников

B: В норме ли результаты проверки?

ДА :

Переходите к этапу 6.

НЕТ :

Отремонтируйте неисправный разъем.

AC303798

Разъем: C
35
<Автомобили
с левым рулем>

AJ

2

1

3

13

12

14

21

10

5

4

6

16

15

17

7 8 9

19

18

20

11

22

C35 (L)

AC303814

Connector: C
35
<Автомобили
с правым рулем>

AI

C35(L)

AC303935

Вид со строны
жгута проводов

AC

10

1

6

14

5

12

13

4

11

7

2

3

8

9

Разъем: E
05
<Автомобили
с левым рулем>

AC303927AC

Разъем: E
05
<Автомобили
с правым рулем>

10

1

6

14

5

12

13

4

11

7

2

3

8

9

Вид со стороны
жгута проводов

54C
452

МЕТОДИКИ ПРОВЕРКИ ВХОДНОГО СИГНАЛА

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS С МОНИТОРИНГОМ

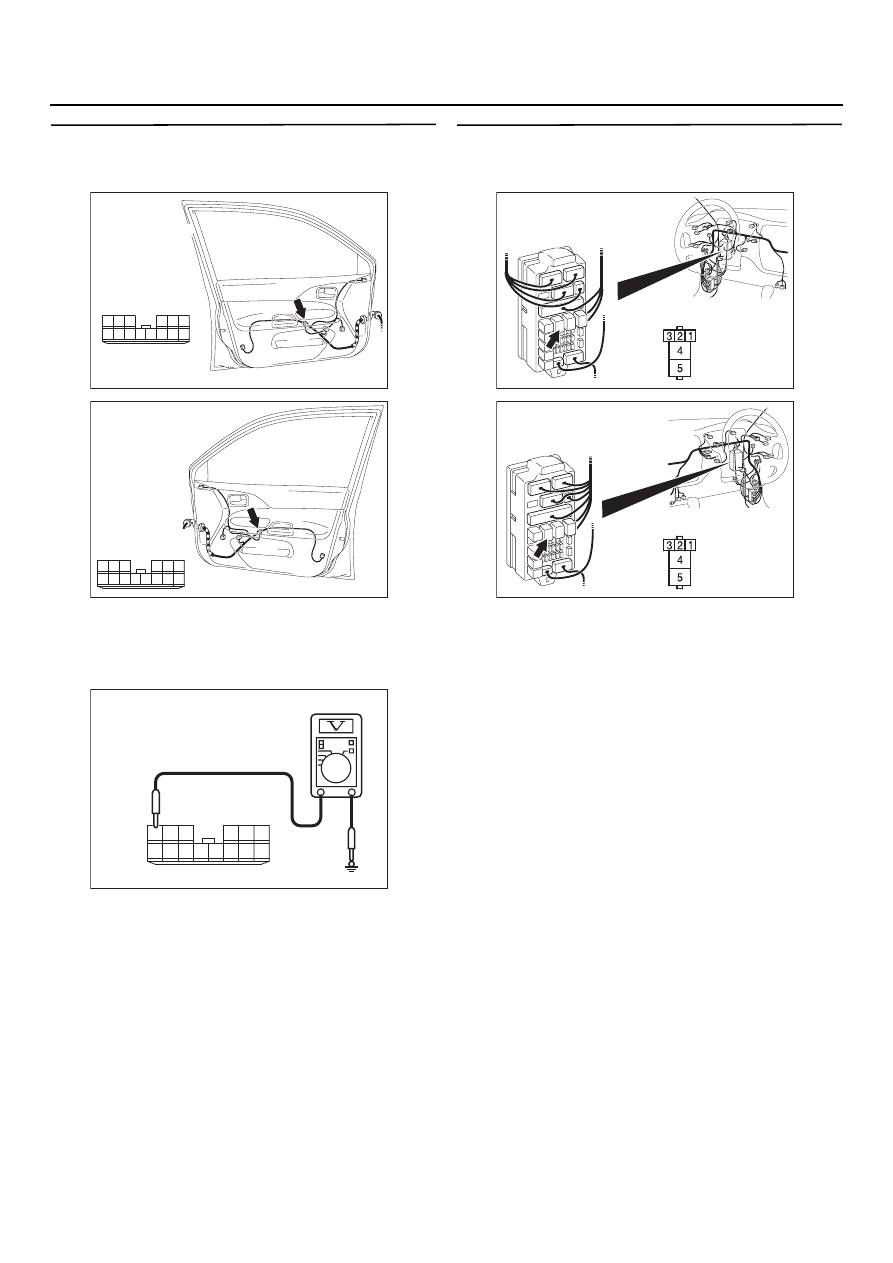

ЭТАП 6. Измерение напряжение на разъеме
Е
05 главного переключателя
электростеклоподъемников

(1) Отсоедините разъем главного

переключателя электростеклоподъемников,
измерения проводите со стороны жгута
проводов.

(2) Измерьте напряжение между разъемом Е05

(клемма № 6) главного переключателя
электростеклоподъемников и "массой".

Номинальное значение: Напряжение
бортсети

B: В норме ли результаты проверки?

ДА :

Переходите к этапу 9.

НЕТ :

Переходите к этапу 7.

ЭТАП 7. Проверка разъема выключателей:
Разъем С
223 реле
электростеклоподъемника

B: В норме ли результаты проверки?

ДА :

Переходите к этапу 8.

НЕТ :

Отремонтируйте неисправный разъем.

AC303935

Вид со строны
жгута проводов

AC

10

1

6

14

5

12

13

4

11

7

2

3

8

9

Разъем: E
05
<Автомобили
с левым рулем>

AC303927AC

Разъем: E
05
<Автомобили
с правым рулем>

10

1

6

14

5

12

13

4

11

7

2

3

8

9

Вид со стороны
жгута проводов

AC301541 BH

Разъем Е05
(вид со стороны жгута проводов)

10

1

6

14

5

12

13

4

11

7

2

3

8

9

AC303808

Вид со стороны
монтажного блока

Монтажный блок (вид спереди)

Разъем: C
223

AB

<Автомобили с левым рулем>

AC303822

Вид со стороны
монтажного блока

Монтажный блок (вид спереди)

Connector: C
223

AB

<Автомобили с правым рулем>

54C
453

МЕТОДИКИ ПРОВЕРКИ ВХОДНОГО СИГНАЛА

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS С МОНИТОРИНГОМ

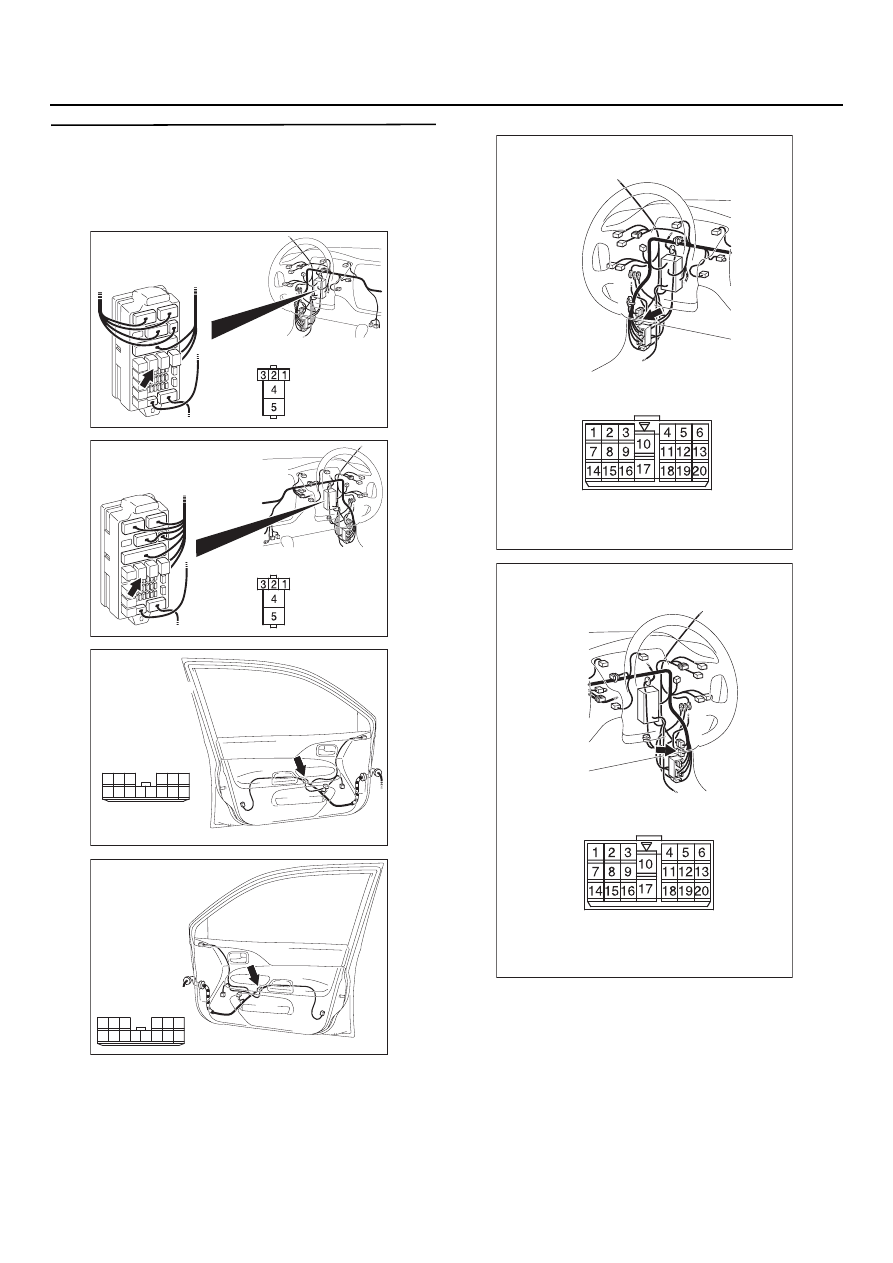

ЭТАП 8. Проверка состояния жгута проводов
между разъемом С
223 (клемма № 4) реле
электростеклоподъемников и разъемом
Е
05 (клемма № 6) главного переключателя
электростеклоподъемников

NOTE:

AC303808

Вид со стороны
монтажного блока

Монтажный блок (вид спереди)

Разъем: C
223

AB

<Автомобили с левым рулем>

AC303822

Вид со стороны
монтажного блока

Монтажный блок (вид спереди)

Connector: C
223

AB

<Автомобили с правым рулем>

AC303935

Вид со строны
жгута проводов

AC

10

1

6

14

5

12

13

4

11

7

2

3

8

9

Разъем: E
05
<Автомобили
с левым рулем>

AC303927AC

Разъем: E
05
<Автомобили
с правым рулем>

10

1

6

14

5

12

13

4

11

7

2

3

8

9

Вид со стороны
жгута проводов

AC303799

Разъем: C
29

AC

<Автомобили с левым рулем>

AC303815

Разъем: C
30

AB

<Автомобили с правым рулем>
