Mitsubishi Lancer / Lancer Wagon. Руководство - часть 428

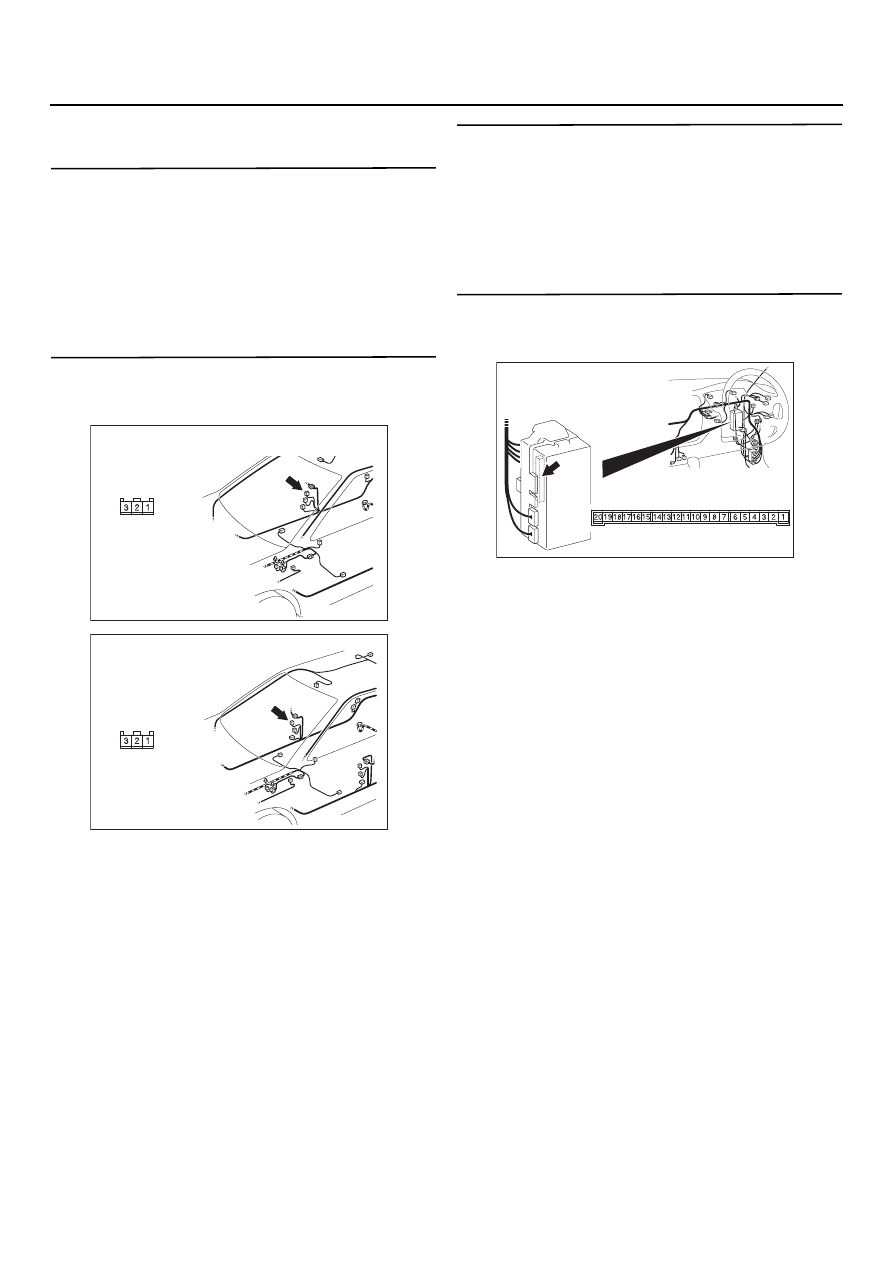

54C
438

МЕТОДИКИ ПРОВЕРКИ ВХОДНОГО СИГНАЛА

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS С МОНИТОРИНГОМ

МЕТОДИКА ДИАГНОСТИРОВАНИЯ

ЭТАП 1. Проверка правильности установки
выключателя двери
Проверьте правильно ли установлен
выключатель предней правой двери.

B: В норме ли результаты проверки?

ДА :

Переходите к этапу 2.

НЕТ :

Установите выключатель двери
правильно.

ЭТАП 2. Проверка разъема выключателей:
Разъем D
02 выключателя передней правой
двери

B: В норме ли результаты проверки?

ДА :

Переходите к этапу 3.

НЕТ :

Отремонтируйте неисправный разъем.

ЭТАП 3. Проверка состояния выключателя
передней правой двери
См. главу 42, "Дверь",

CTP. 42-35

.

B: В норме ли результаты проверки?

ДА :

Переходите к этапу 4.

НЕТ :

Замените выключатель передней
правой двери.

ЭТАП 4. Проверка разъема выключателей:
Разъем С
225 электронного блока
управления системой ETACS

B: В норме ли результаты проверки?

ДА :

Переходите к этапу 5.

НЕТ :

Отремонтируйте неисправный разъем.

AC303875

Вид со стороны
жгута проводов

AD

Разъем: D
02 <Автомобиль с кузовом "Седан"
и с правым расположением органов управлени>

AC303921

Вид со стороны
жгута проводов

AD

Разъем: D
02 <Автомобиль
с кузовом "Универсал"
и с правым расположением
органов управления>

AC303867

Монтажный блок (вид сзади)

Разъем: C
225

AB

Вид со стороны монтажного блока

<Автомобили с правым рулем>

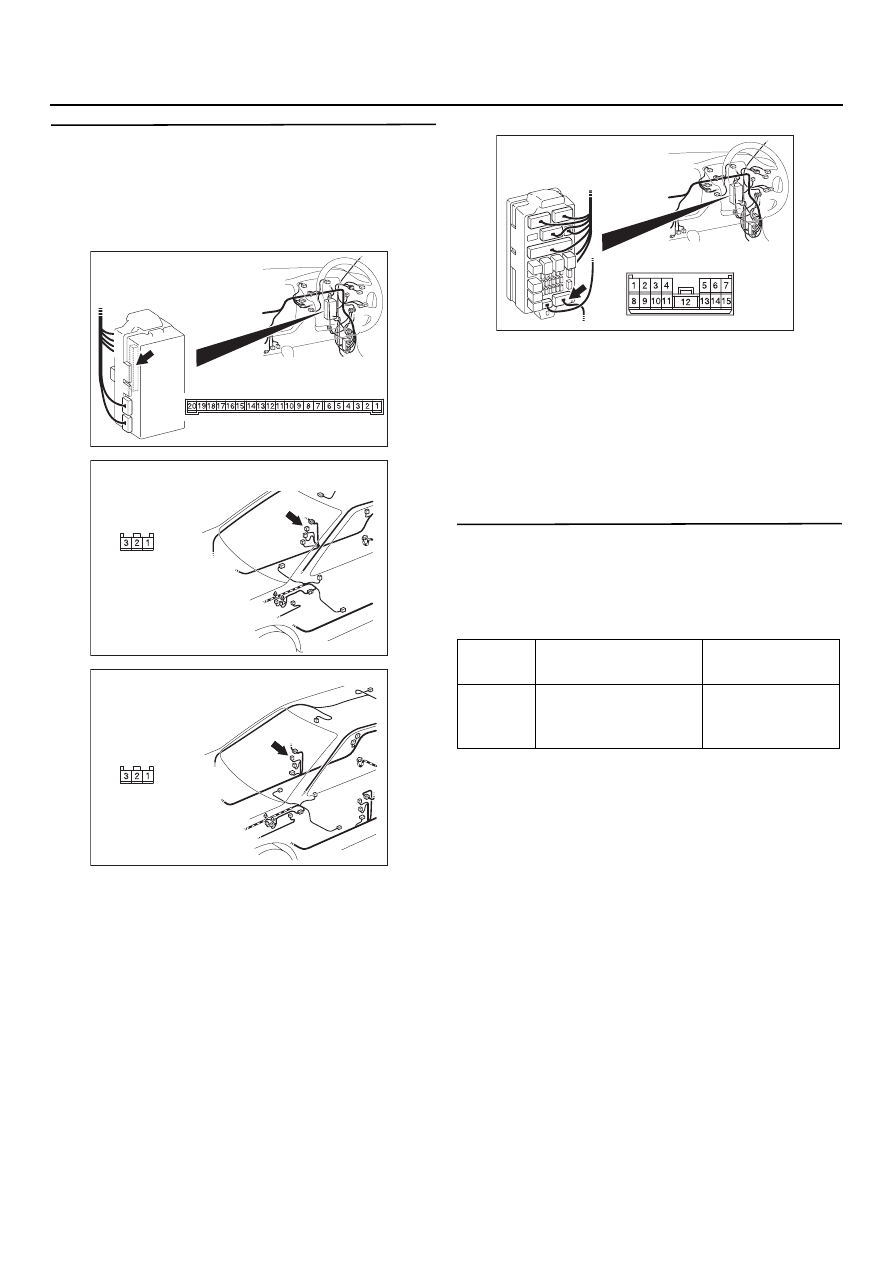

54C
439

МЕТОДИКИ ПРОВЕРКИ ВХОДНОГО СИГНАЛА

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS С МОНИТОРИНГОМ

ЭТАП 5. Проверка состояния жгута проводов
между разъемом D
20 (клемма № 3)
выключателя передней правой двери
и разъемом С
225 (клемма № 10)
электронного блока управления системой
ETACS

NOTE:

Перед проверкой жгута проводов, проверьте
соединительный разъем C215, отремонти
руйте его, в случае необходимости.

•

Проверьте состояние входной линии
на наличие обрыва цепи.

B: В норме ли результаты проверки?

ДА :

Переходите к этапу 6.

НЕТ :

Отремонтируйте жгут проводов.

ЭТАП 6. Таблица данных контрольного
устройства системы SWS

<Выбранная позиция> Электронный блок

управления системой ETACS

•

Дверь водителя открыта

Номинальное значение: Регистрируется
исправное состояние.

B: В норме ли результаты проверки?

ДА :

Неисправность может иметь
периодически повторяющийся характер
(См. главу 00, "Процесс поиска
неисправностей/контрольные точки",

CTP. 00-6

).

НЕТ :

Замените электронный блок
управления системой ETACS.

AC303867

Монтажный блок (вид сзади)

Разъем: C
225

AB

Вид со стороны монтажного блока

<Автомобили с правым рулем>

AC303875

Вид со стороны
жгута проводов

AD

Разъем: D
02 <Автомобиль с кузовом "Седан"
и с правым расположением органов управлени>

AC303921

Вид со стороны
жгута проводов

AD

Разъем: D
02 <Автомобиль
с кузовом "Универсал"
и с правым расположением
органов управления>

Показа

тель №

Наименование
позиции

Номинальное
состояние

Позиция
32

DR DOOR SW
выключатель двери
водителя

ON (включено)

AC303822

Вид со стороны
жгута проводов

Монтажный блок (вид спереди)

Разъем: C
216

AG

<Автомобили с правым рулем>

54C
440

МЕТОДИКИ ПРОВЕРКИ ВХОДНОГО СИГНАЛА

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS С МОНИТОРИНГОМ

МЕТОДИКА ПРОВЕРКИ М
5: Не получен сигнал подрулевого переключателя (освещение,
указатели поворота и омыватель фар головного света)

ВНИМАНИЕ

При замене электронного блока
управления, убедитесь в исправности
цепи входного сигнала.

КОММЕНТАРИЙ ПО ПОВОДУ
ПРИЗНАКА НЕИСПРАВНОСТИ

Входной сигнал подрулевого переключателя
(освещение, указатели поворота и переклю
чатель омывателя фар головного света)
используется для работы функций, перечислен
ных ниже. Если сигнал аномален, эти функции
нормально работать не будут.

•

Функция (световая) напоминания об
оставленном ключе в замке зажигания.

•

Фары головного света и задние габаритные
огни.

•

Функция автоматического отключения фар
головного света.

•

Противотуманные фары.

•

Фонари указателя поворота.

•

Омыватель фар головного света.

Возможные причины

•

Неисправность подрулевого переключателя.

•

Повреждение жгута проводов или разъемов.

МЕТОДИКА ДИАГНОСТИРОВАНИЯ

ЭТАП 1. Проверка состояния разъема
подрулевого переключателя
Проверьте состояние разъема переключателя
стеклоочистителя и омывателя, разъема
переключателя света и разъема выключателя
"массы".

B: В норме ли результаты проверки?

ДА :

Переходите к этапу 2.

НЕТ :

Отремонтируйте неисправный разъем.

ЭТАП 2. Проверка подрулевого
переключателя (освещение и "массы")
См. главу 54A, "Подрулевой переключатель",

CTP. 54A-102

.

B: В норме ли результаты проверки?

ДА :

Переходите к этапу 3.

НЕТ :

Замените подрулевой переключатель.

W3Z10E28AB

LO

HI

PASS

OFF

HEAD

TAIL

OFF TAIL

HEAD

OFF

LH

RH

ЭБУ, установленный на рулевой колонке

ПЕРЕКЛЮЧАТЕЛЬ
БЛИЖНЕГО СВЕТА

ПЕРЕКЛЮЧАТЕЛЬ
УКАЗАТЕЛЯ
ПОВОРОТОВ

ПЕРЕКЛЮЧАТЕЛЬ
ОСВЕЩЕНИЯ

ПОДРУЛЕВОЙ ПЕРЕКЛЮЧАТЕЛЬ СВЕТА

Входная цепь подрулевого переключателя света

OFF

ON

ПЕРЕКЛЮЧАТЕЛЬ
ОМЫВАТЕЛЯ ФАР
ГОЛОВНОГО СВЕТА

54C
441

МЕТОДИКИ ПРОВЕРКИ ВХОДНОГО СИГНАЛА

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS С МОНИТОРИНГОМ

ЭТАП 3. Проверка электронного блока
управления контрольным устройством
системы SWS
Проверьте состояние линий питания и "массы"
к подрулевому переключателю (электронному
блоку управления, установленного на рулевой
колонке) и линий связи системы SWS.

•

Положение ключа зажигания: OFF
(выключено).

ПРОВЕРКА ЭЛЕКТРОННОГО БЛОКА

УПРАВЛЕНИЯ СИСТЕМОЙ ETACS

•

ЭЛЕКТРОННЫЙ БЛОК УПРАВЛЕНИЯ,
РАСПОЛОЖЕННЫЙ НА РУЛЕВОЙ КОЛОНКЕ

Номинальное значение: Меню
электронного блока управления
системой, установленного на рулевой
колонке, указывает исправное
состояние блока управления.

B: В норме ли результаты проверки?

ДА :

Переходите к этапу 4.

НЕТ :

Обратитесь к методике проверки A2
"Связь с подрулевым переключателем
(электронным блоком управления,
установленным на рулевой колонке)
невозможна",

CTP. 54C-47

.

ЭТАП 4. Таблица данных контрольного
устройства системы SWS

<Выбранная позиция> Электронный блок

управления, установленный на рулевой
колонке

•

Приведите в действие каждую функцию
переключателя.

Номинальное значение: При всех
положениях переключателя
регистрируется нормальное состояние.

B: В норме ли результаты проверки?

ДА :

Неисправность может иметь
периодически повторяющийся характер
(См. главу 00, "Процесс поиска
неисправностей/контрольные точки",

CTP. 00-6

).

НЕТ :

Замените подрулевой переключатель.

Показа

тель №

Наименование
позиции

Номинальное
состояние

Позиция 00 HEADLAMP SW

переключатель
фар головного
света

ON (включено)

Позиция 01 TAIL LAMP SW

переключатель
фонарей заднего
габаритного света

ON (включено)

Показатель
02:

DIMMER SW
переключатель
ближнего света

ON (включено)

Показатель
03:

PASSING SW
переключатель
освещения в
дневное время

ON (включено)

Позиция 10 TURN SIG.RH

правый поворот

ON (включено)

Позиция 11 TURN SIG.LH

левый поворот

ON (включено)

Позиция 16 HD WASHER SW

переключатель
омывателя фар
головного света

ON (включено)
