Mitsubishi Lancer / Lancer Wagon. Руководство - часть 425





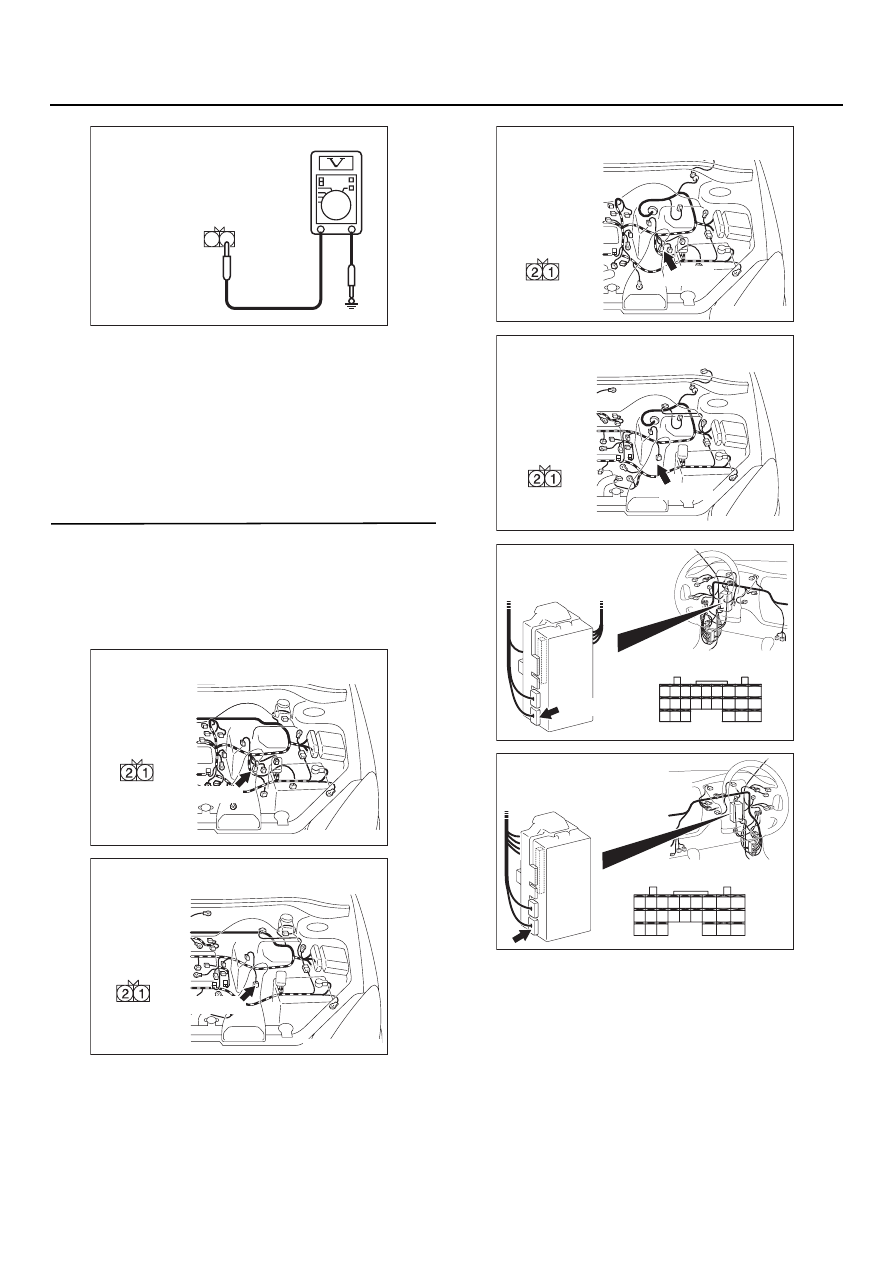

54C426

МЕТОДИКИ ПРОВЕРКИ ВХОДНОГО СИГНАЛА

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS С МОНИТОРИНГОМ

(3) Измерьте напряжение на клемме №1

разъема В110 переключателя заднего хода
и "массе".

Номинальное значение: Напряжение
бортсети

B: В норме ли результаты проверки?

ДА :

Переходите к этапу 5.

НЕТ :

Переходите к этапу 6.

ЭТАП 5. Проверка состояния жгута проводов
между разъемом В110 (клемма №2)
переключателя фонарей заднего хода
и разъемом С226 (клемма № 39)
электронного блока управления системой
ETACS

AC301541 EC

Разъем: B110
(Вид со стороны
жгута проводов)

2 1

AC303784 AD

B110(B)

Вид со стороны
жгута проводов

Разъем: B110 <Автомобиль с двигателем 4G1
и левым расположением органов управления>

AC303792

Разъем: B110 <Автомобиль с двигателем 4G6
и левым расположением органов управления>

AD

B110(B)

Вид со стороны
жгута проводов

AC303788 AC

Вид со стороны
жгута проводов

B110(B)

Разъем: B110 <Автомобиль с двигателем 4G1
и правым расположением органов управления>

AC303796

Разъем: B110 <Автомобиль с двигателем 4G6
и правым расположением органов управления>

AC

Вид со стороны
жгута проводов

B110(B)

AC303810

Разъем: C226

AD

Монтажный блок (вид сзади)

Вид со стороны жгута
проводов

C226

<Автомобили с левым рулем>

28

37

43

29

44

38

23

32

41

24

25

26

27

34

42

36 35

33

21

22

30

39

40

31

AC303867

Вид со стороны жгута
проводов

Монтажный блок (вид сзади)

Разъем: C226

AC

21

22

23

24

25

26

27

28

29

30

31

32

33

34

35

36

37

38

39

40

41

42

43

44

<Автомобили с правым рулем>

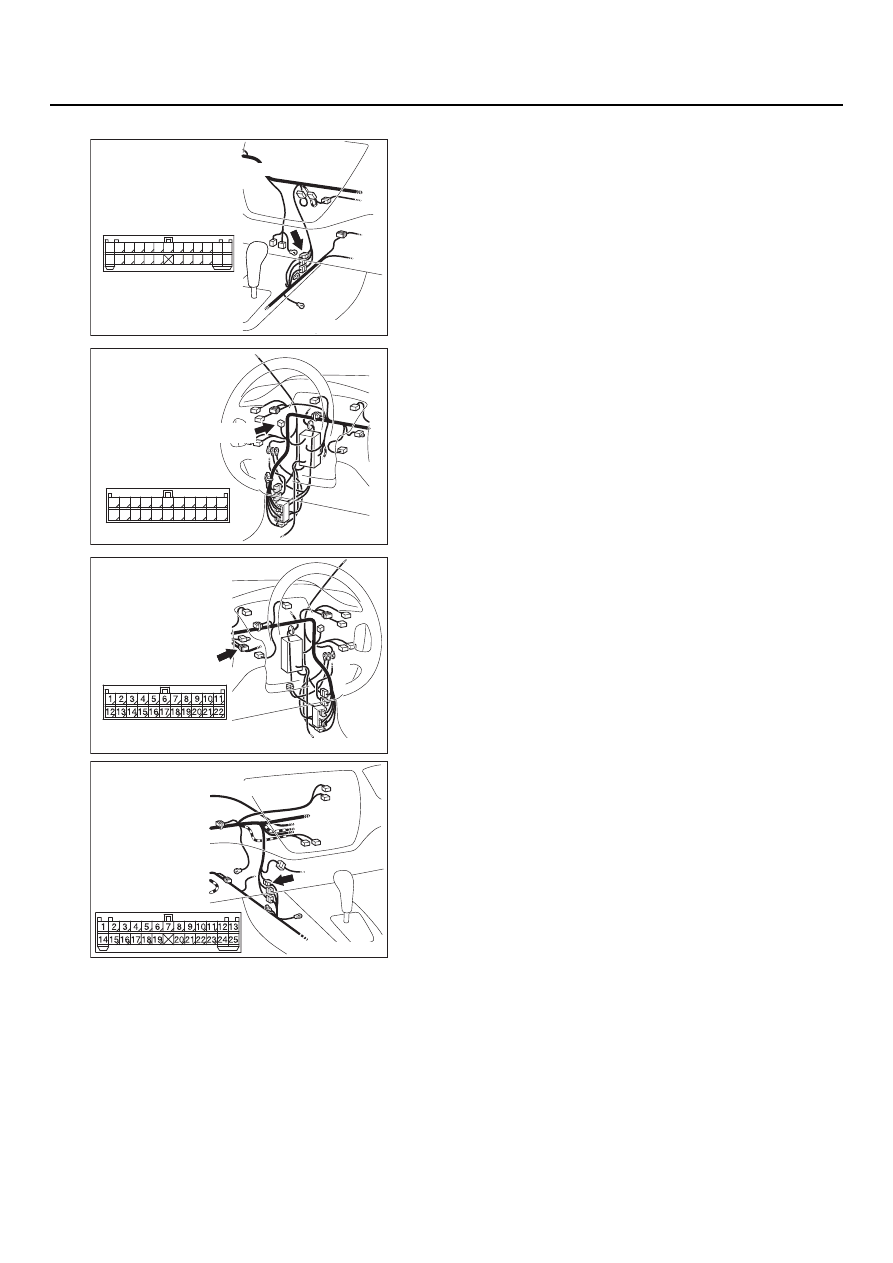

54C427

МЕТОДИКИ ПРОВЕРКИ ВХОДНОГО СИГНАЛА

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS С МОНИТОРИНГОМ

NOTE:

Перед проверкой жгута проводов, проверьте
состояние соединительного С35 и промежу
точного разъемов C13 <Автомобили с левым
расположением органов управления>, или
C137 <Автомобили с правым расположением
органов управления>, отремонтируйте
разъем(ы) в случае необходимости.

Проверьте состояние входной линии
на наличие обрыва цепи.

B: В норме ли результаты проверки?

ДА

 :Переходите к этапу 7.

НЕТ

 Отремонтируйте жгут проводов.

AC303800 AC

18

3

16

15

14

1 2

17

4 5

8

20

19

6 7

21 22

9 10

25

13

24

23

12

11

Разъем: C13
<Автомобили с левым рулем>

AC303798

Разъем: C35
<Автомобили
с левым рулем>

AJ

2

1

3

13

12

14

21

10

5

4

6

16

15

17

7 8 9

19

18

20

11

22

C35 (L)

AC303814

Connector: C35
<Автомобили
с правым рулем>

AI

C35(L)

AC303818 AF

Разъем: C137
<Автомобили с правым рулем>

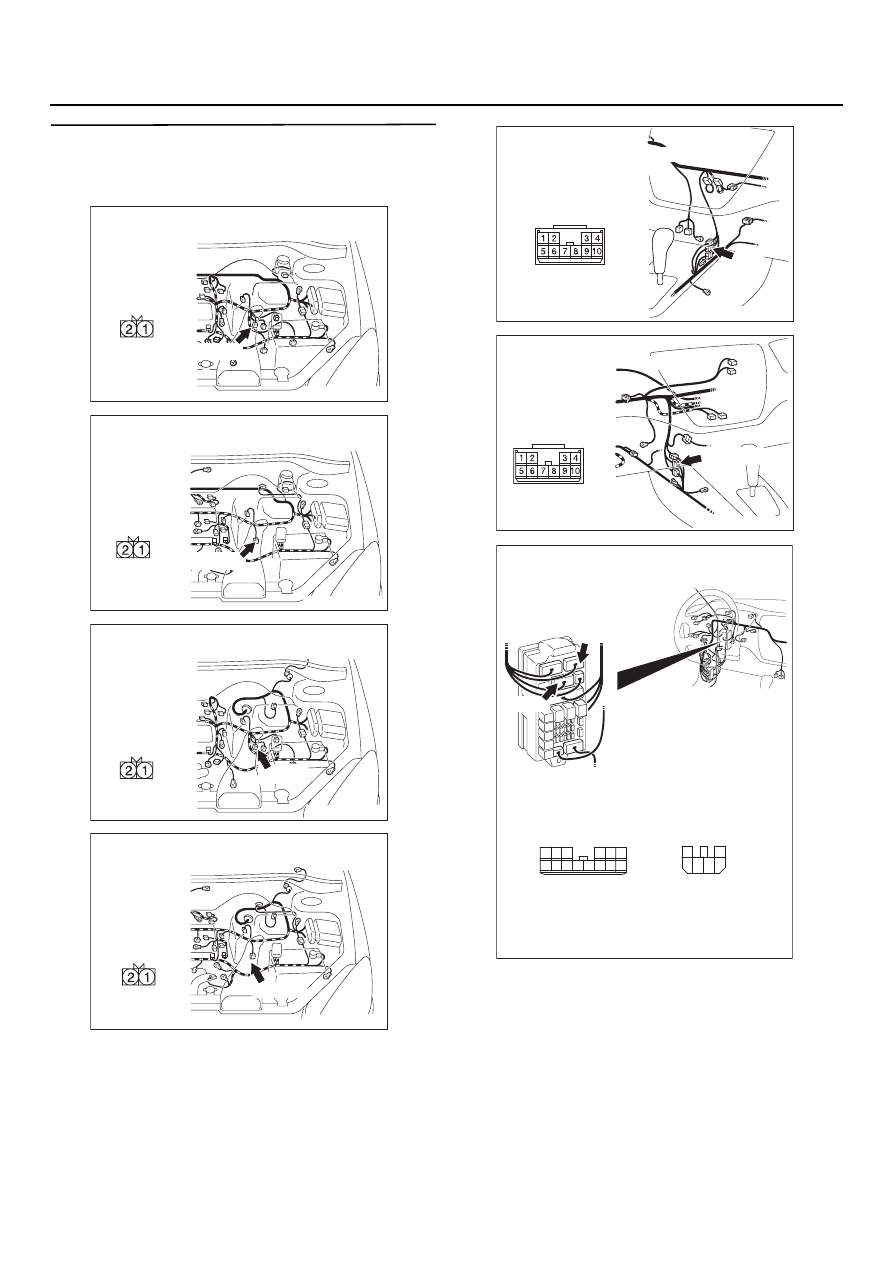

54C428

МЕТОДИКИ ПРОВЕРКИ ВХОДНОГО СИГНАЛА

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS С МОНИТОРИНГОМ

ЭТАП 6. Проверка состояния жгута проводов
между разъемом В110 (клемма № 1)
переключателя фонарей заднего хода
и замком зажигания (IG1)

AC303784 AD

B110(B)

Вид со стороны
жгута проводов

Разъем: B110 <Автомобиль с двигателем 4G1
и левым расположением органов управления>

AC303792

Разъем: B110 <Автомобиль с двигателем 4G6
и левым расположением органов управления>

AD

B110(B)

Вид со стороны
жгута проводов

AC303788 AC

Вид со стороны
жгута проводов

B110(B)

Разъем: B110 <Автомобиль с двигателем 4G1
и правым расположением органов управления>

AC303796

Разъем: B110 <Автомобиль с двигателем 4G6
и правым расположением органов управления>

AC

Вид со стороны
жгута проводов

B110(B)

AC303800 AD

C14
(GR)

Разъем: C14
<Автомобили с левым рулем>

AC303818 AE

C136(GR)

Разъем: C136
<Автомобили с правым рулем>

AC303809

Разъемы: C209, C210

AF

C209

C210

Монтажный блок (вид спереди)

<Автомобиль с левым рулем>

Разъем С209
вид со стороны

жгута проводов

10

1

6

14

5

12

13

4

11

7

2

3

8

9

Разъем С210
вид со стороны

жгута проводов

4

6 5

3

2

1

54C429

МЕТОДИКИ ПРОВЕРКИ ВХОДНОГО СИГНАЛА

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS С МОНИТОРИНГОМ

Перед проверкой жгута проводов, проверьте
состояние промежуточного разъема C14
<Автомобили с левым расположением органов
управления>, или разъема C136 <Автомобили
с правым расположением органов
управления>, и разъемов монтажного блока
С209 и С210, отремонтируйте разъем(ы)
в случае необходимости.

Проверьте состояние линии питания замка
зажигания (IG1) на наличие разрыва цепи.

B: В

норме ли результаты проверки?

ДА

 : Неисправность может иметь

периодически повторяющийся характер
(См. главу 00, "Процесс поиска
неисправностей/контрольные точки",

CTP. 00-6

).

НЕТ

 : Отремонтируйте жгут проводов.

ЭТАП 7. Таблица данных контрольного
устройства системы SWS

<Выбранная позиция> Электронный блок

управления системой ETACS

Положение ключа зажигания: ON (вкл.).

Переключатель передач: Положение R
(задний ход).

Номинальное значение: Регистрируется
исправное состояние.

B: В норме ли результаты проверки?

ДА :

Неисправность может иметь
периодически повторяющийся характер
(См. главу 00, "Процесс поиска
неисправностей/контрольные точки",

CTP. 00-6

).

НЕТ :

Замените электронный блок
управления системой ETACS.

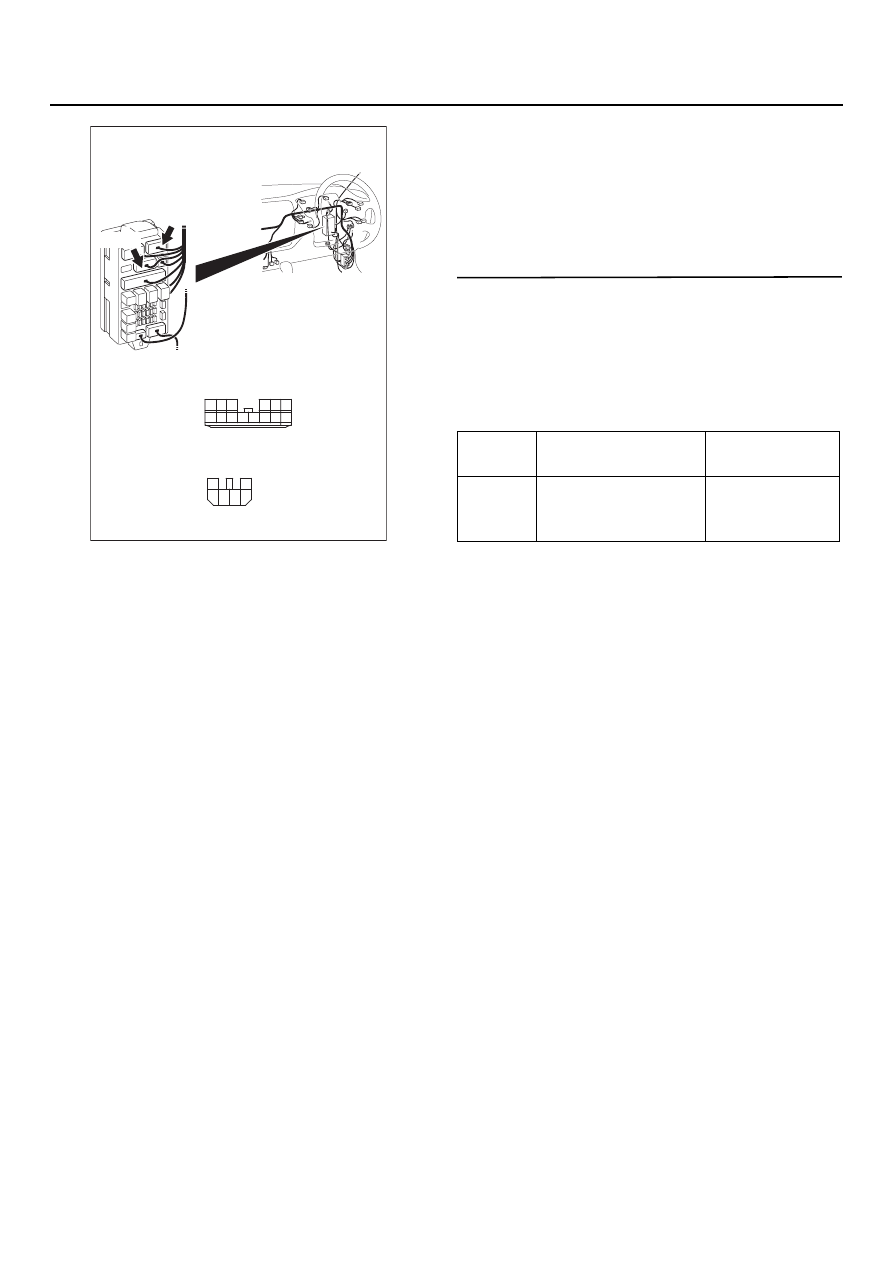

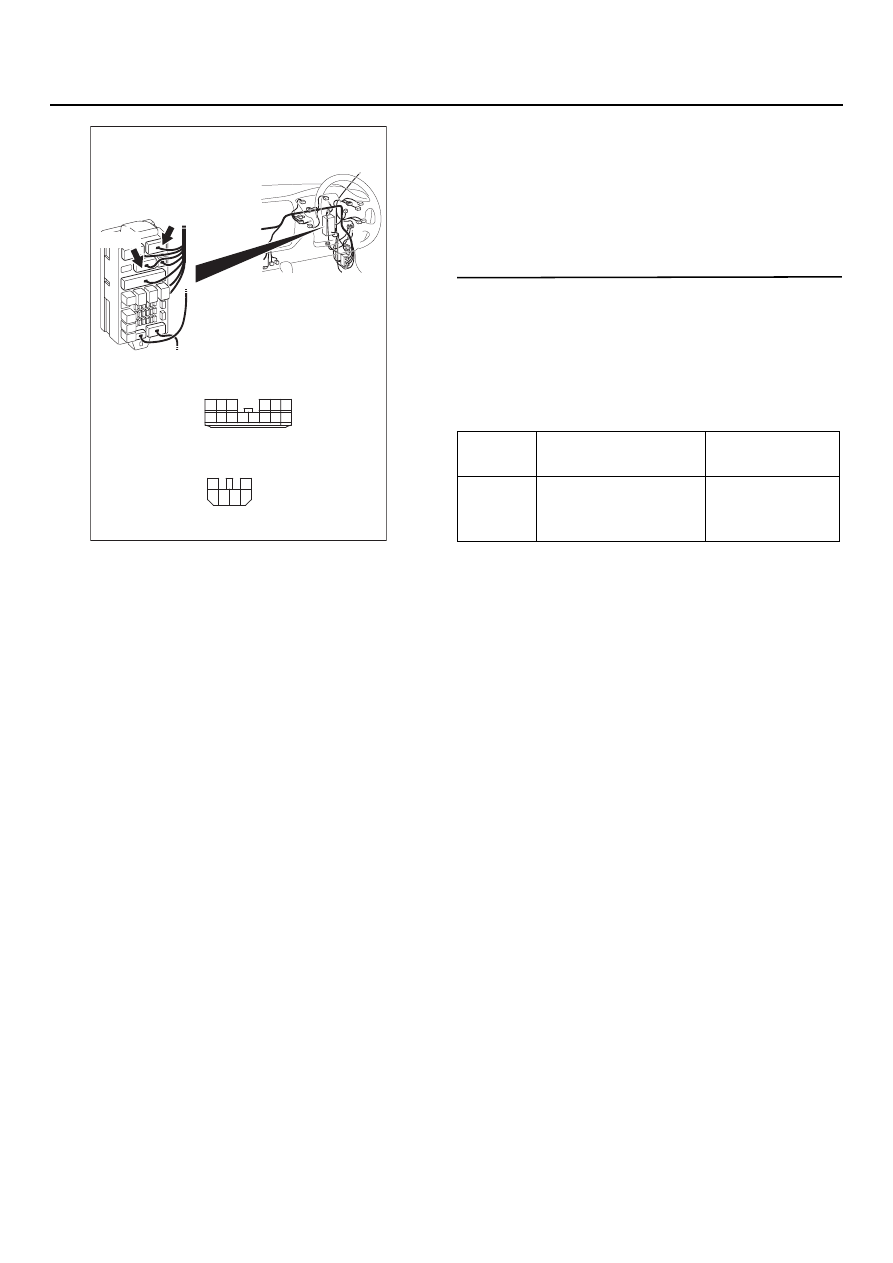

AC303823

Разъемы: C209, C210

AE

C210

Монтажный блок (вид спереди)

<Автомобиль с правым рулем>

C209

Разъем С209  вид со стороны

жгута проводов

10

1

6

14

5

12

13

4

11

7

2

3

8

9

Разъем С210  вид со стороны

жгута проводов

4

6 5

3

2

1

Показа
тель №

Наименование
позиции

Номинальное
состояние

Позиция
41

INHIBITOR SW
переключатель
селектора

ON (включено)
