Mitsubishi Lancer / Lancer Wagon. Руководство - часть 411

54C
370

МЕТОДИКА ПОИСКА ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS С МОНИТОРИНГОМ

ЭТАП 9. Повторная проверка системы
Проверьте, чтобы убедиться в том, что лампы
переднего и заднего плафона освещения
салона загораются и гаснут нормально.

B: В норме ли результаты проверки?

ДА :

Неисправность может иметь
периодически повторяющийся характер
(См. главу 00, "Процесс поиска
неисправностей/контрольные точки",

CTP. 00-6

).

НЕТ :

Замените электронный блок
управления системой ETACS.

ЭТАП 10. Проверка разъема выключателей:
Разъем F
04 лампы плафона освещения
багажного отделения, разъем F
16 лампы
плафона освещения замка крышки
багажника

B: В норме ли результаты проверки?

ДА :

Переходите к этапу 11.

НЕТ :

Отремонтируйте неисправный разъем.

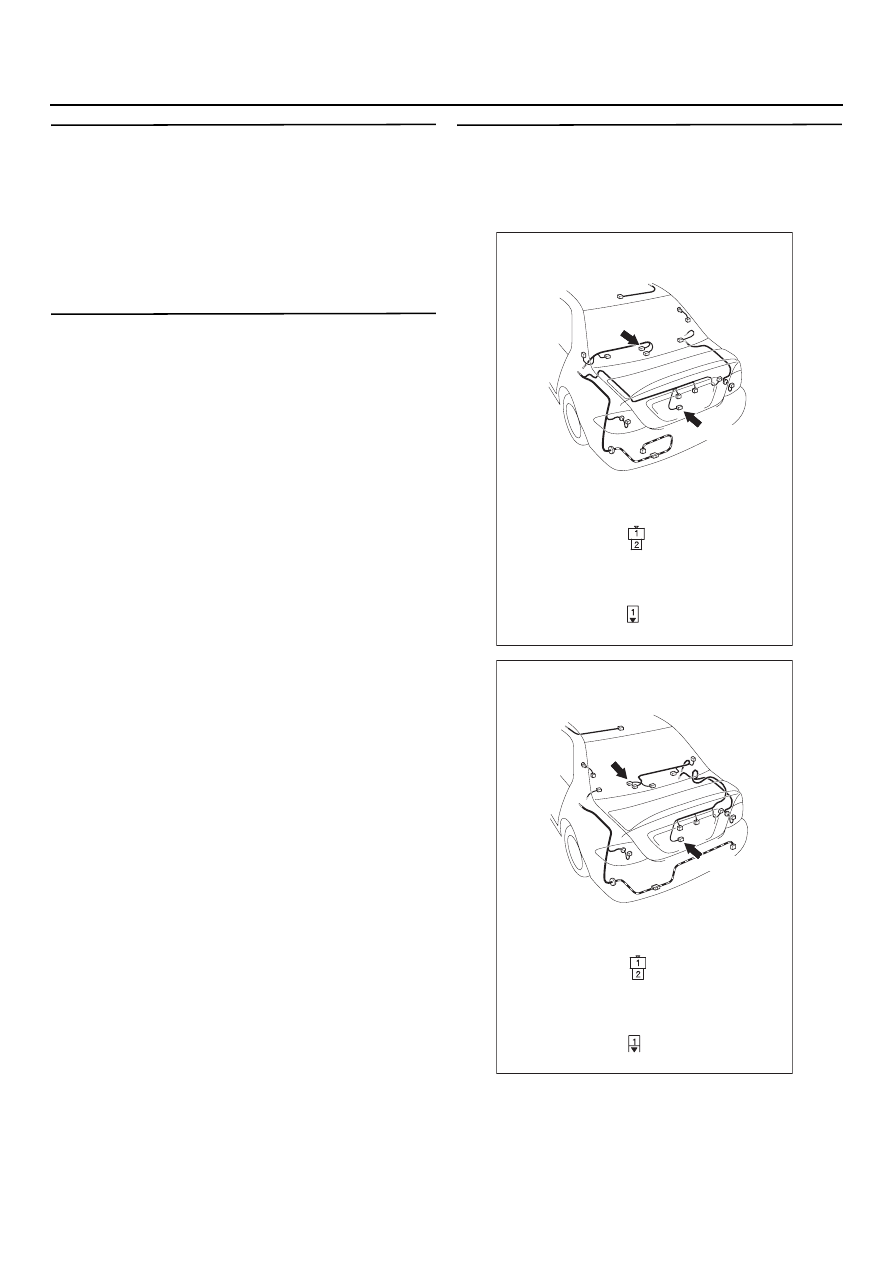

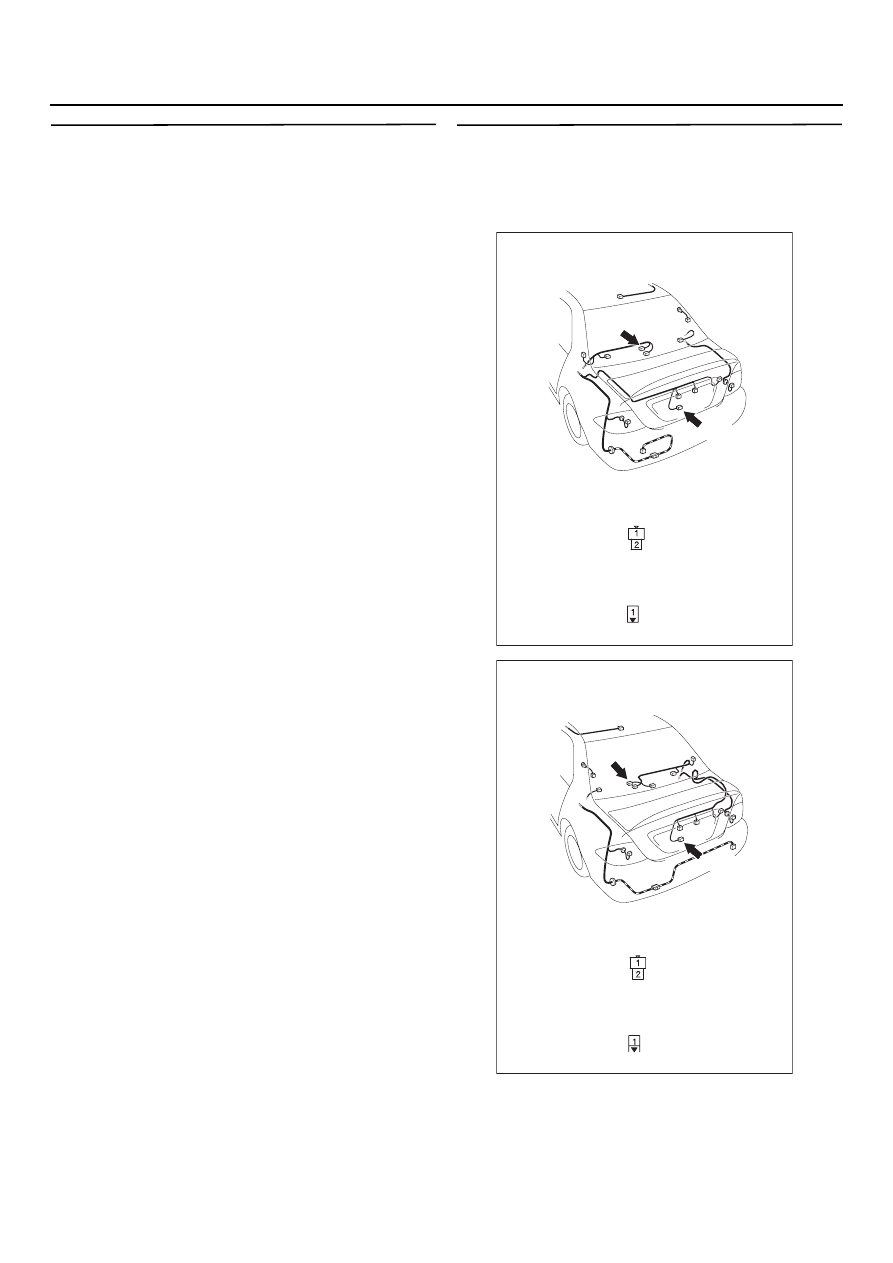

AC303944

Разъемы: F
04, F
16
<Автомобиль с кузовом "Седан" и с левым
расположением органов управления>

Вид со стороны
жгута проводов

F04

Вид со стороны
жгута проводов

F16

AB

F04

F16(B)

AC303946

Разъемы: F
04, F
16
<Автомобиль с кузовом "Седан" и с левым
расположением органов управления>

Вид со стороны
жгута проводов

F04

Вид со стороны
жгута проводов

F16

AB

F04

F16(B)

54C
371

МЕТОДИКА ПОИСКА ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS С МОНИТОРИНГОМ

ЭТАП 11. Проверка ламп плафонов
освещения багажного отделения
Убедитесь, что лампы освещения багажного
отделения не перегорели.

B: В норме ли результаты проверки?

ДА :

Переходите к этапу 12.

НЕТ :

Замените перегоревшие лампы
освещения багажного отделения.

ЭТАП 12. Проверка переключателя замка
крышки багажника
Замените переключатель замка крышки
багажника. См. главу 42, "Крышка багажника",

CTP. 42-52

.

B: В норме ли результаты проверки?

ДА :

Переходите к этапу 13.

НЕТ :

Замените переключатель замка крышки
багажника.

ЭТАП 13. Проверка жгута проводов
от разъема F
04 (клемма № 2) плафона
освещения багажного отделения к разъему
F
16 (клемма № 1) переключателя замка
крышки багажника

•

Проверьте состояние линии "массы"
на наличие разрыва цепи.

B: В норме ли результаты проверки?

ДА :

Переходите к этапу 14.

НЕТ :

Отремонтируйте жгут проводов.

AC303944

Разъемы: F
04, F
16
<Автомобиль с кузовом "Седан" и с левым
расположением органов управления>

Вид со стороны
жгута проводов

F04

Вид со стороны
жгута проводов

F16

AB

F04

F16(B)

AC303946

Разъемы: F
04, F
16
<Автомобиль с кузовом "Седан" и с левым
расположением органов управления>

Вид со стороны
жгута проводов

F04

Вид со стороны
жгута проводов

F16

AB

F04

F16(B)

54C
372

МЕТОДИКА ПОИСКА ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS С МОНИТОРИНГОМ

ЭТАП 14. Проверка разъема выключателей:
Разъем С
225 электронного блока
управления системой ETACS

B: В норме ли результаты проверки?

ДА :

Переходите к этапу 15.

НЕТ :

Отремонтируйте неисправный разъем.

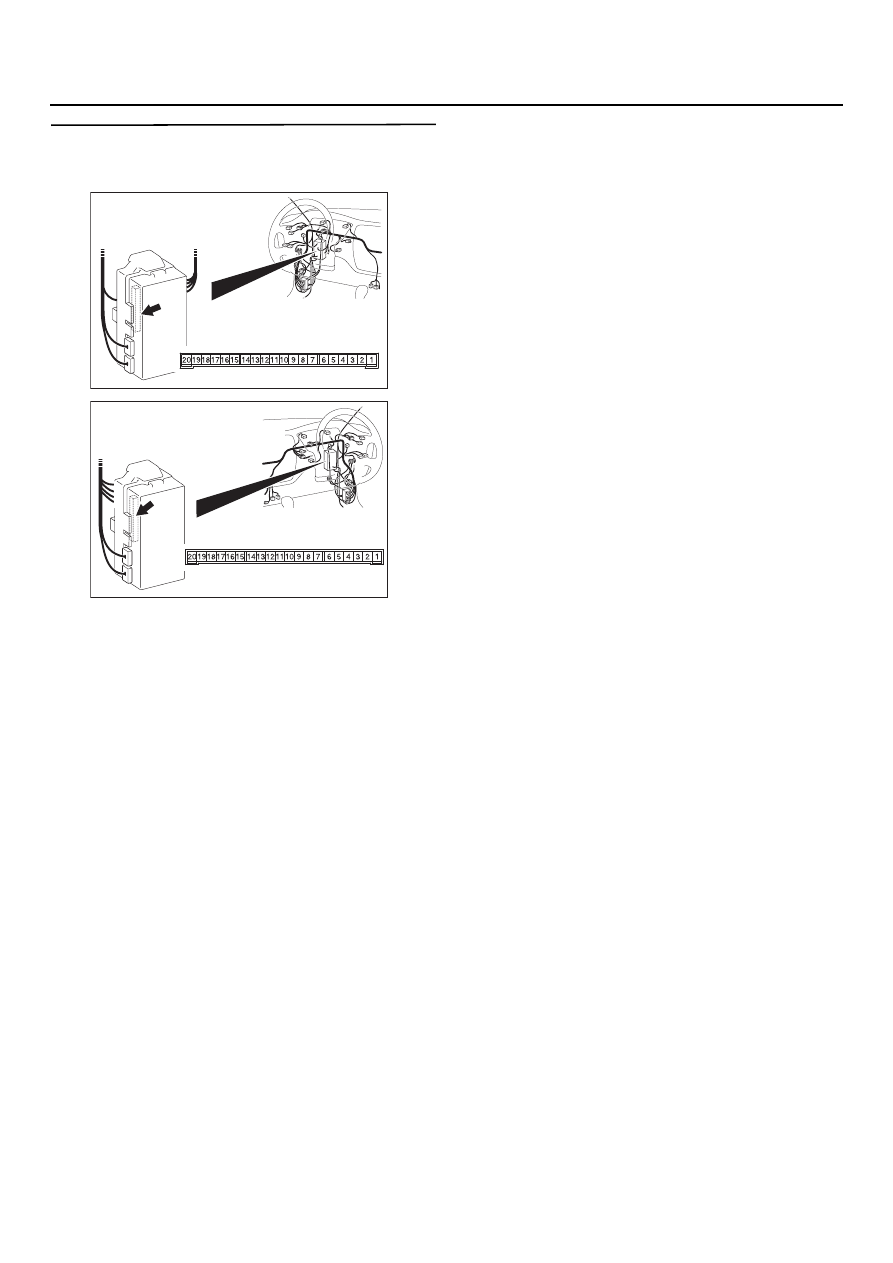

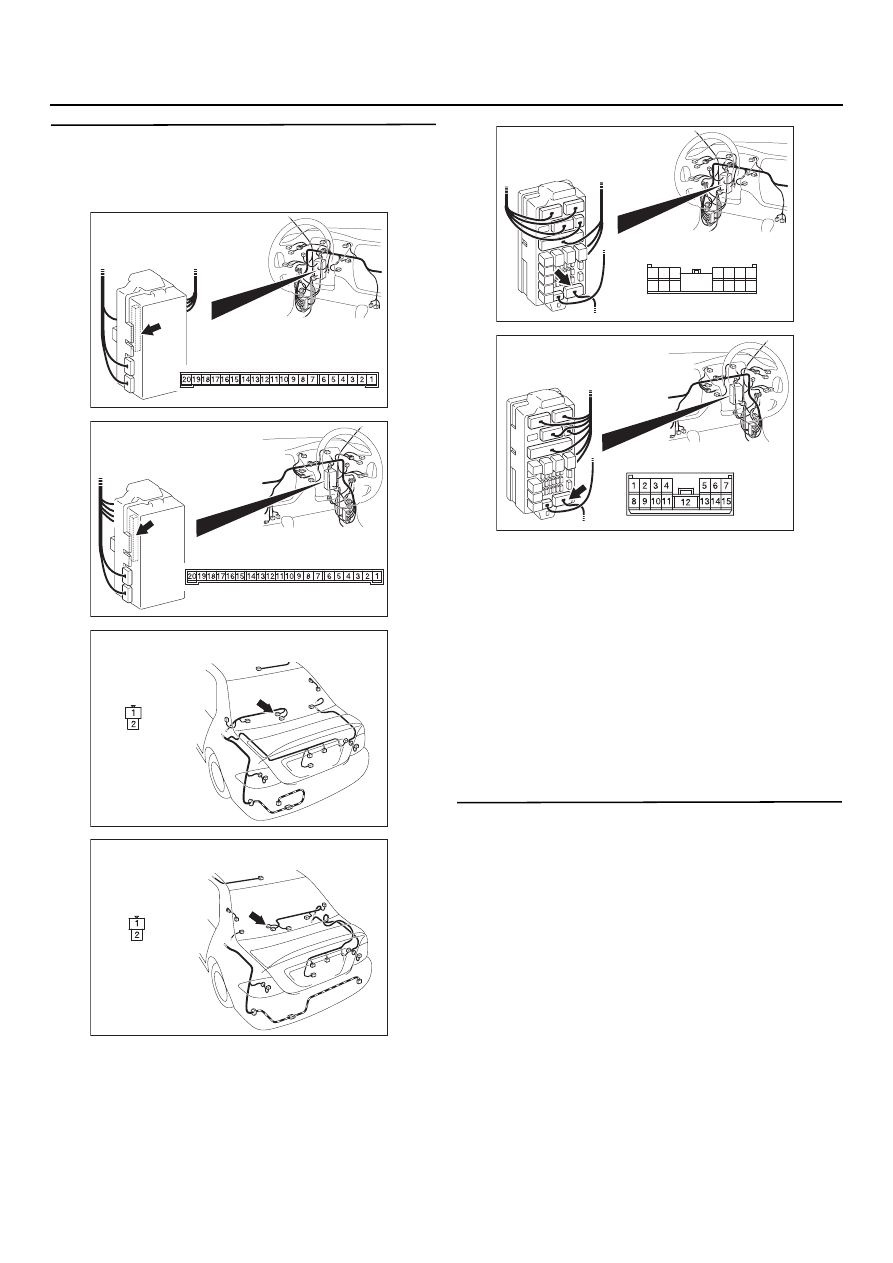

AC303810

Разъем: C
225

AB

Вид со стороны монтажного блока

Монтажный блок (вид сзади)

<Автомобили с левым рулем>

AC303867

Монтажный блок (вид сзади)

Разъем: C
225

AB

Вид со стороны монтажного блока

<Автомобили с правым рулем>

54C
373

МЕТОДИКА ПОИСКА ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS С МОНИТОРИНГОМ

ЭТАП 15. Проверка состояния жгута № 6)
электронного блока управления системой
ETACS до разъема F
04 (клемма № 1)
плафона освещения багажного отделения

NOTE:

Перед проверкой жгута проводов, проверьте
состояние соединительных разъемов С215
<Автомобили с левым расположением органов
управления>, или C216 <Автомобили с правым
расположением органов управления>,
отремонтируйте разъем(ы) в случае
необходимости.

•

Проверьте состояние линии питания на
наличие обрыва цепи.

B: В норме ли результаты проверки?

ДА :

Переходите к этапу 16.

НЕТ :

Отремонтируйте жгут проводов.

ЭТАП 16. Повторная проверка системы
Убедитесь, что лампы плафонов освещения
багажного отделения зажигаются и гаснут
нормально.

B: В норме ли результаты проверки?

ДА :

Неисправность может иметь
периодически повторяющийся характер
(См. главу 00, "Процесс поиска
неисправностей/контрольные точки",

CTP. 00-6

).

НЕТ :

Замените электронный блок
управления системой ETACS.

AC303810

Разъем: C
225

AB

Вид со стороны монтажного блока

Монтажный блок (вид сзади)

<Автомобили с левым рулем>

AC303867

Монтажный блок (вид сзади)

Разъем: C
225

AB

Вид со стороны монтажного блока

<Автомобили с правым рулем>

AC303943

Вид со стороны
жгута проводов

AB

Разъем: F
04 <Автомобили с кузовом "Седан"
и с левым расположением органов управления>

AC303945

Вид со стороны
жгута проводов

AB

Разъем: F
04 <Автомобили с кузовом "Седан"
и с правым расположением органов управления>

AC303808

Вид со стороны
жгута проводов

Монтажный блок (вид спереди)

Разъем: C
215

AG

<Автомобили с левым рулем>

7

15

5

6

14 13

2

9

12

4 3

10

11

1

8

AC303822

Вид со стороны
жгута проводов

Монтажный блок (вид спереди)

Разъем: C
216

AG

<Автомобили с правым рулем>
