Mitsubishi Lancer / Lancer Wagon. Руководство - часть 372

54C
214

МЕТОДИКА ПОИСКА ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS С МОНИТОРИНГОМ

ЭТАП 7. Повторная проверка системы
Убедитесь в том, что стеклоочиститель, при
выключении, останавливается в необходимом
(крайнем) положении

B: В норме ли результаты проверки?

ДА :

Неисправность может иметь
периодически повторяющийся характер
(См. главу 00, "Процесс поиска
неисправностей/контрольные точки",

CTP. 00-6

).

НЕТ :

Замените передний электронный блок
управления.

54C
215

МЕТОДИКА ПОИСКА ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS С МОНИТОРИНГОМ

МЕТОДИКА ПРОВЕРКИ F
4: Сстеклоочистители ветрового стекла нормально не работают

ВНИМАНИЕ

При замене электронного блока
управления, убедитесь в исправности
цепей входных и выходных сигналов.

КОММЕНТАРИЙ ПО ПОВОДУ
ПРИЗНАКА НЕИСПРАВНОСТИ

Возможны неисправности в электродвигателе
привода стеклоочистителя, в подрулевом
переключателе или в переднем электронном
блоке управления.

Возможные причины

•

Неисправность электродвигателя привода
стеклоочистителя ветрового стекла.

•

Неисправность подрулевого переключателя.

•

Неисправность переднего электронного
блока управления.

•

Повреждение жгута проводов или разъемов.

Цветовая кодировка проводов
B : Черный     LG : Бледнозеленый     G : Зеленый     L : Синий
W : Белый     Y : Желтый     SB : Голубой     BR : Коричневый
O : Оранжевый     GR : Серый     R : Красный     P : Розовый     V : Фиолетовый

Прерыватель

цепи

Электродвигатель
стеклоочистителя
ветрового стекла

Передний ЭБУ

Реле переключения
скорости стекло
очистителя

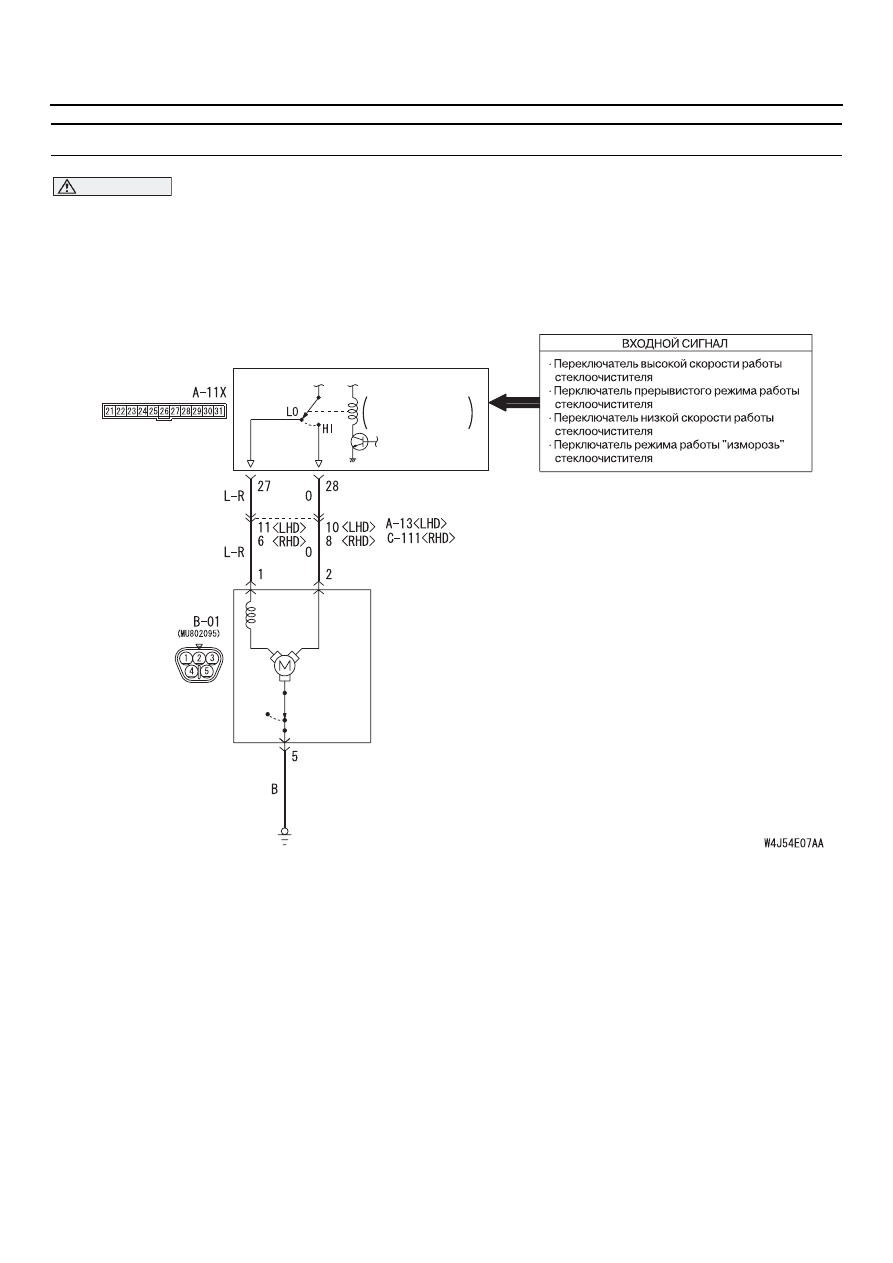

Цепь привода электродвигателя стеклоосистителя ветрового стекла

ПРИМЕЧАНИЕ
*1: Автомобили с левосторонним управлением рулевого колеса (LHD)
*2: Автомобили с правосторонним управлением рулевого колеса (RHD)

*1

*1

*1

*2

*2

*2

ВКЛ.

ВЫКЛ.

54C
216

МЕТОДИКА ПОИСКА ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS С МОНИТОРИНГОМ

МЕТОДИКА ДИАГНОСТИРОВАНИЯ

ЭТАП 1. Данные связи контрольного
устройства системы SWS
Проверьте сигналы связи SWS, которые имеют
отношение к функции стеклоочистителя
ветрового стекла.

<Выбранная позиция> Подрулевой

переключатель (электронный блок
управления, установленный на рулевой
колонке)

•

Положение ключа зажигания: ON (вкл.)

•

Установите переключатель
стеклоочистителя в каждое положение.

Номинальное значение: При всех
положениях переключателя
регистрируется нормальное состояние.

B: В норме ли результаты проверки?

На всех позициях регистрируется нормальное
состояние. :

Переходите к этапу 2.

НЕТ :

Замените подрулевой переключатель

ЭТАП 2. Проверка работы омывателей
ветрового стекла
Проверьте работу стеклоочистителя ветрового
стела в режиме максимальной скорости и
режима удаления изморози.

B: В норме ли результаты проверки?

ДА :

Переходите к этапу 3.

НЕТ :

Переходите к этапу 8.

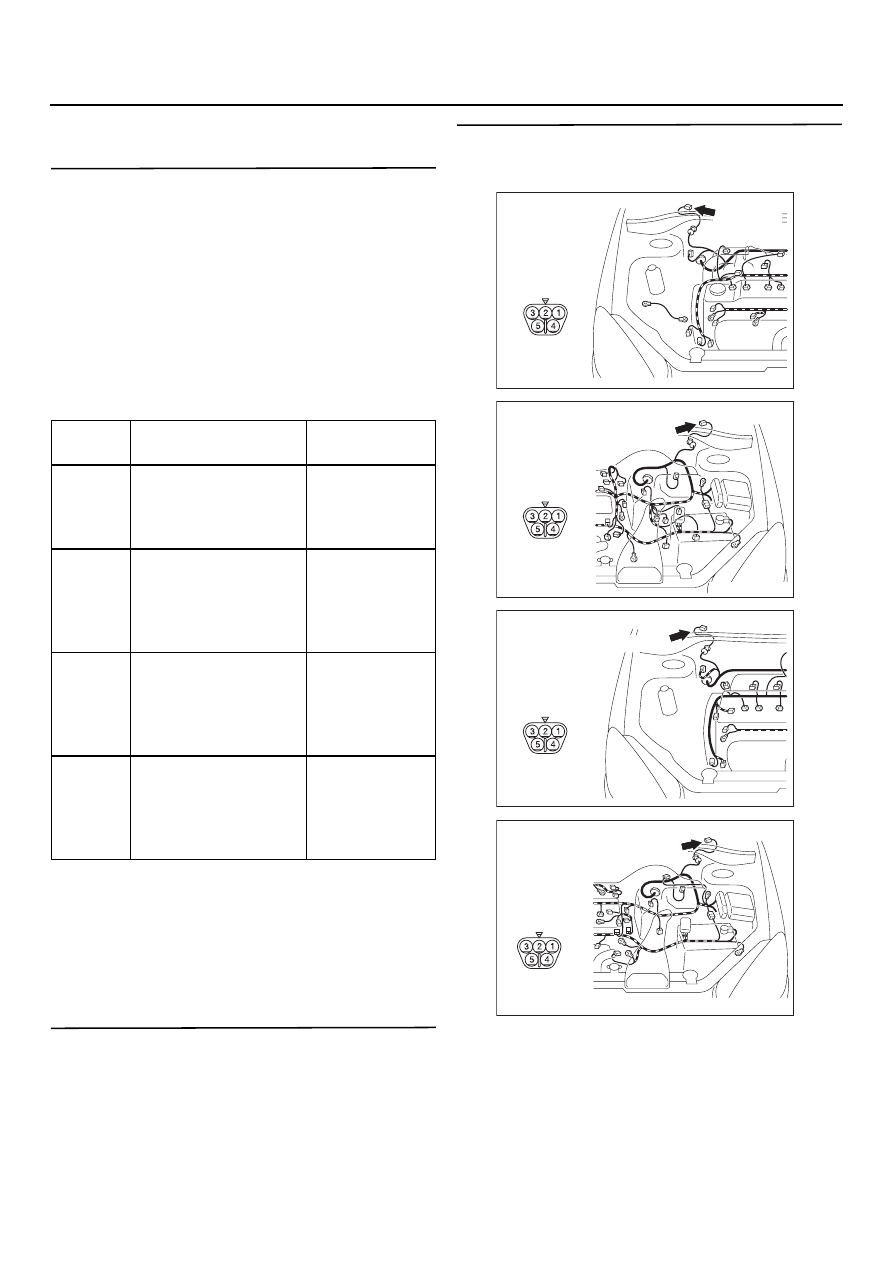

ЭТАП 3. Проверка разъема выключателей:
Разъем В
01 электродвигателя
стеклоочистителя ветрового стекла

B: В норме ли результаты проверки?

ДА :

Переходите к этапу 4.

НЕТ :

Отремонтируйте неисправный разъем.

Показа

тель №

Наименование
позиции

Нормальное
состояние

Позиция
05

INT WIPER SW
переключатель
прерывистой работы
стеклоочистителя

ON (включено)

Позиция
06

LO WIPER SW
переключатель
стеклоочистителя
в положении малой
скорости

ON (включено)

Позиция
07

HI WIPER SW
переключатель
стеклоочистителя
в положении макси
мальной скорости

ON (включено)

Позиция
08

MIST WIPER SW
переключатель
стеклоочистителя
в положении
"изморозь".

ON (включено)

AC303782

Разъем: B
01
<4G1
Автомобили
с левым рулем>

AB

Вид со стороны
жгута проводов

B01 (GR)

AC303788 AE

Вид со стороны
жгута проводов

B01 (GR)

Разъем: B
01
<4G1
Автомобили
с правым рулем>

AC303790

Разъем: B
01
<4G6
Автомобили
с левым рулем>

AB

Вид со стороны
жгута проводов

B01 (GR)

AC303796 AD

Вид со стороны
жгута проводов

B01 (GR)

Разъем: B
01
<4G6
Автомобили
с правым рулем>

54C
217

МЕТОДИКА ПОИСКА ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS С МОНИТОРИНГОМ

ЭТАП 4. Проверка состояния
электродвигателя стеклоочистителя
в сборе
См. главу 51, Стеклоочиститель ветрового
стекла",

CTP. 51-24

.

B: В норме ли результаты проверки?

ДА :

Перейдите к этапу 5.

НЕТ :

Замените электродвигатель
стеклоочистителя ветрового стекла.

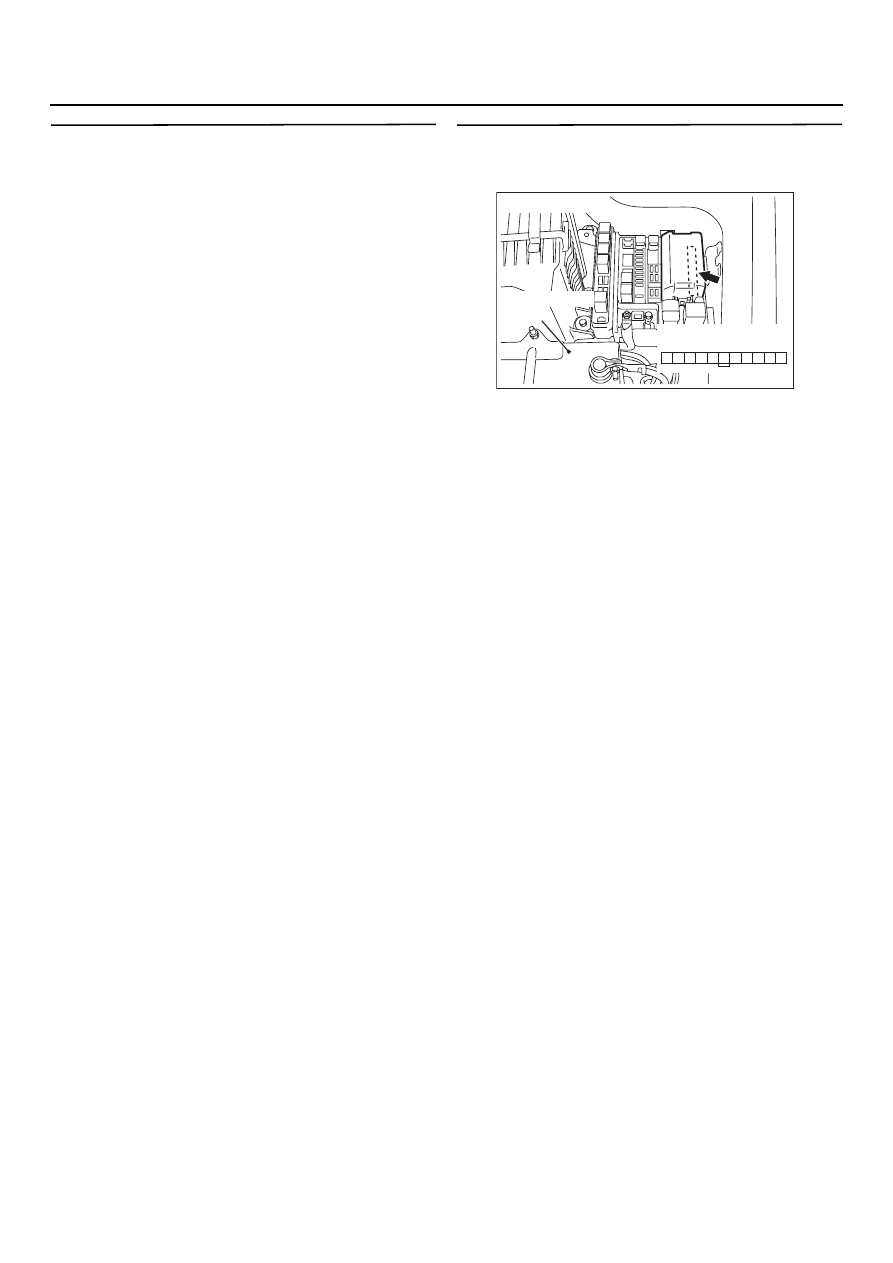

ЭТАП 5. Проверка разъема выключателей:
Разъем А
11Х переднего электронного
блока управления

B: В норме ли результаты проверки?

ДА :

Переходите к этапу 6.

НЕТ :

Отремонтируйте неисправный разъем.

AC301728 AE

Разъем: A
11X

Вид со стороны
блока реле

29

3130

28 27

25

26

24

21

22

23

Аккумуляторная
батарея
