МЕТОДИКА ПОИСКА ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS С МОНИТОРИНГОМ

(1) Отсоедините разъем, измерения проводите

со стороны жгута проводов.

(2) Проверьте проводимость между разъемом

В01 (клемма № 5) электродвигателя
стеклоочистителя ветрового стекла и
"массой".

Номинальное значение:
2 Ом не более

B: В норме ли результаты проверки?

ДА :

Переходите к этапу 7.

НЕТ :

Переходите к этапу 6.

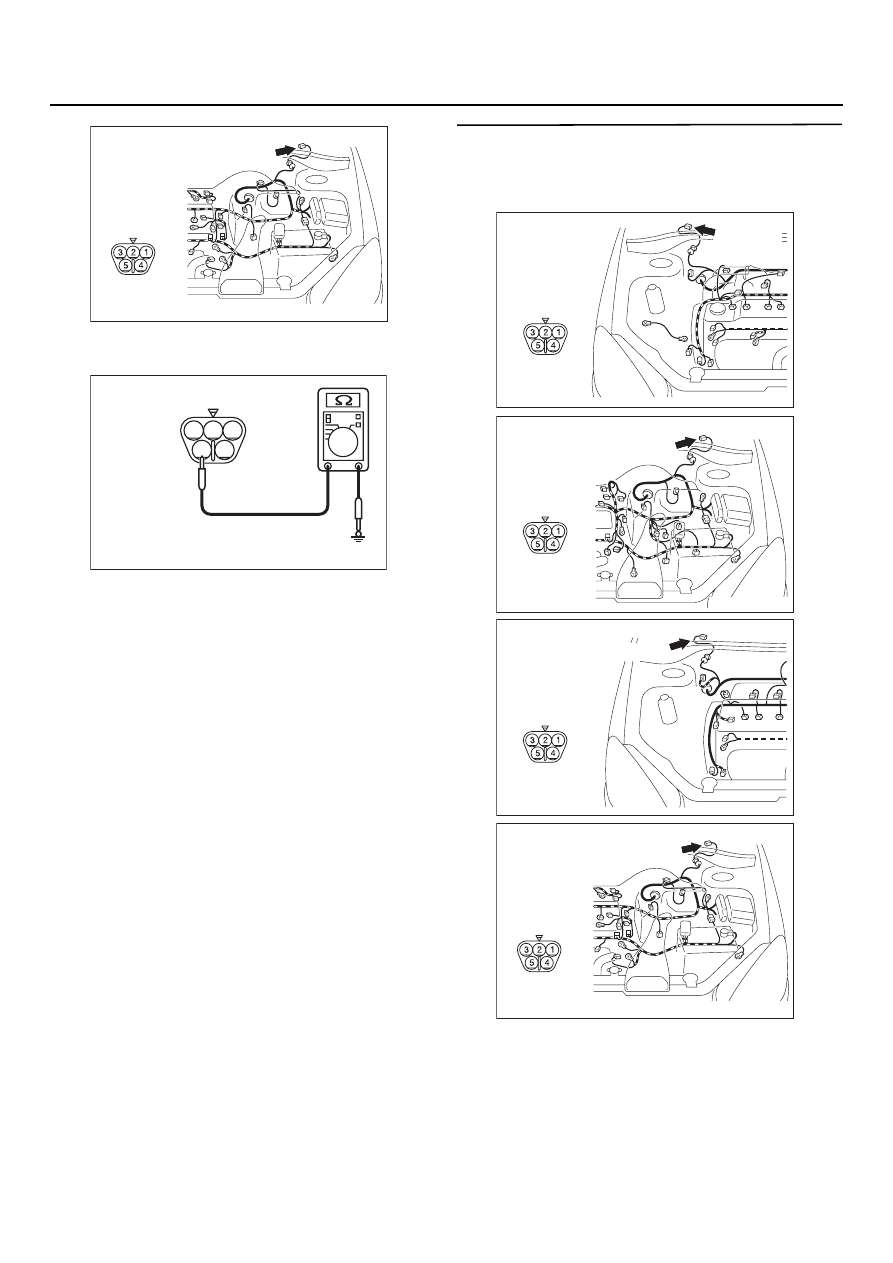

ЭТАП 6. Проверка состояния жгута проводов
между разъемом В
01 (клемма № 5)
электродвигателя стеклоочистителя
ветрового стекла и "массой"

•

Проверьте состояние линии "массы"
на наличие разрыва цепи.

B: В норме ли результаты проверки?

ДА :

Неисправность может иметь
периодически повторяющийся характер
(См. главу 00, "Процесс поиска
неисправностей/контрольные точки",

CTP. 00-6

).

НЕТ :

Отремонтируйте жгут проводов.

AC303796 AD

Вид со стороны
жгута проводов

B01 (GR)

Разъем: B
01
<4G6
Автомобили
с правым рулем>

4

1

2

5

3

AC301635

Разъем: В01
(Вид со стороны жгута проводов)

AC

AC303782

Разъем: B
01
<4G1
Автомобили
с левым рулем>

AB

Вид со стороны
жгута проводов

B01 (GR)

AC303788 AE

Вид со стороны
жгута проводов

B01 (GR)

Разъем: B
01
<4G1
Автомобили
с правым рулем>

AC303790

Разъем: B
01
<4G6
Автомобили
с левым рулем>

AB

Вид со стороны
жгута проводов

B01 (GR)

AC303796 AD

Вид со стороны
жгута проводов

B01 (GR)

Разъем: B
01
<4G6
Автомобили
с правым рулем>

54C
203

МЕТОДИКА ПОИСКА ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS С МОНИТОРИНГОМ

ЭТАП 7. Проверка разъема выключателей:
Разъем А
11Х переднего электронного
блока управления

B: В норме ли результаты проверки?

ДА :

Переходите к этапу 8.

НЕТ :

Отремонтируйте разъем.

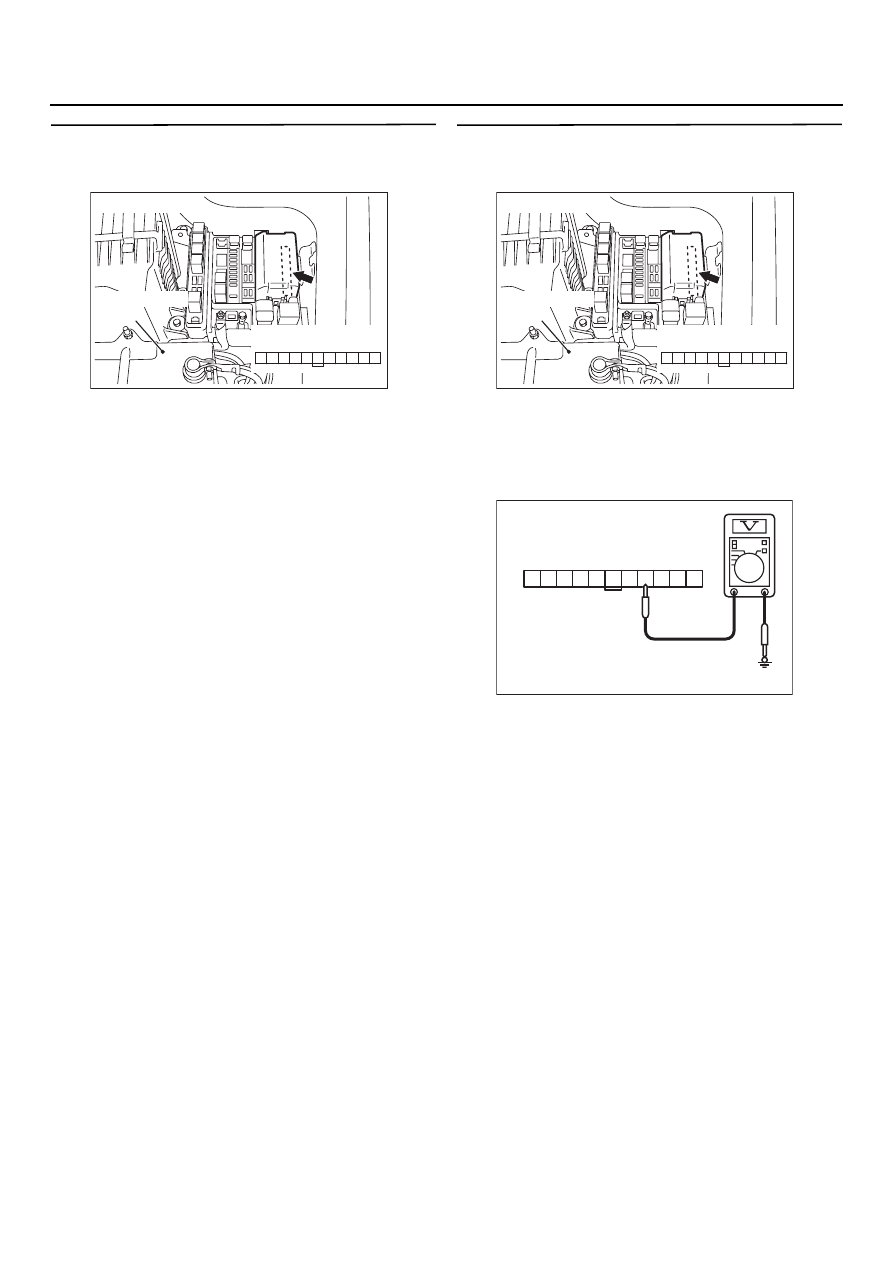

ЭТАП 8. Измерение напряжения на разъеме
А
11Х переднего электронного блока
управления

(1) Снимите передний электронный блок

управления, измерения проводите
со стороны блока реле.

(2) Положение ключа зажигания:

"ACC"(вспомогательное оборудование)

(3) Измерьте напряжение между клеммой № 24

разъема А11Х переднего электронного
блока управления и "массой".

Номинальное значение:
Напряжение бортсети

B: В норме ли результаты проверки?

ДА :

Переходите к этапу 10.

НЕТ :

Переходите к этапу 9.

AC301728 AE

Разъем: A
11X

Вид со стороны
блока реле

29

3130

28 27

25

26

24

21

22

23

Аккумуляторная
батарея

AC301728 AE

Разъем: A
11X

Вид со стороны
блока реле

29

3130

28 27

25

26

24

21

22

23

Аккумуляторная
батарея

24

29

30

31

28 27

25

26

21

23 22

AC304768

Разъем: А11Х
(Вид со стороны
блока реле)

AB

54C
204

МЕТОДИКА ПОИСКА ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS С МОНИТОРИНГОМ

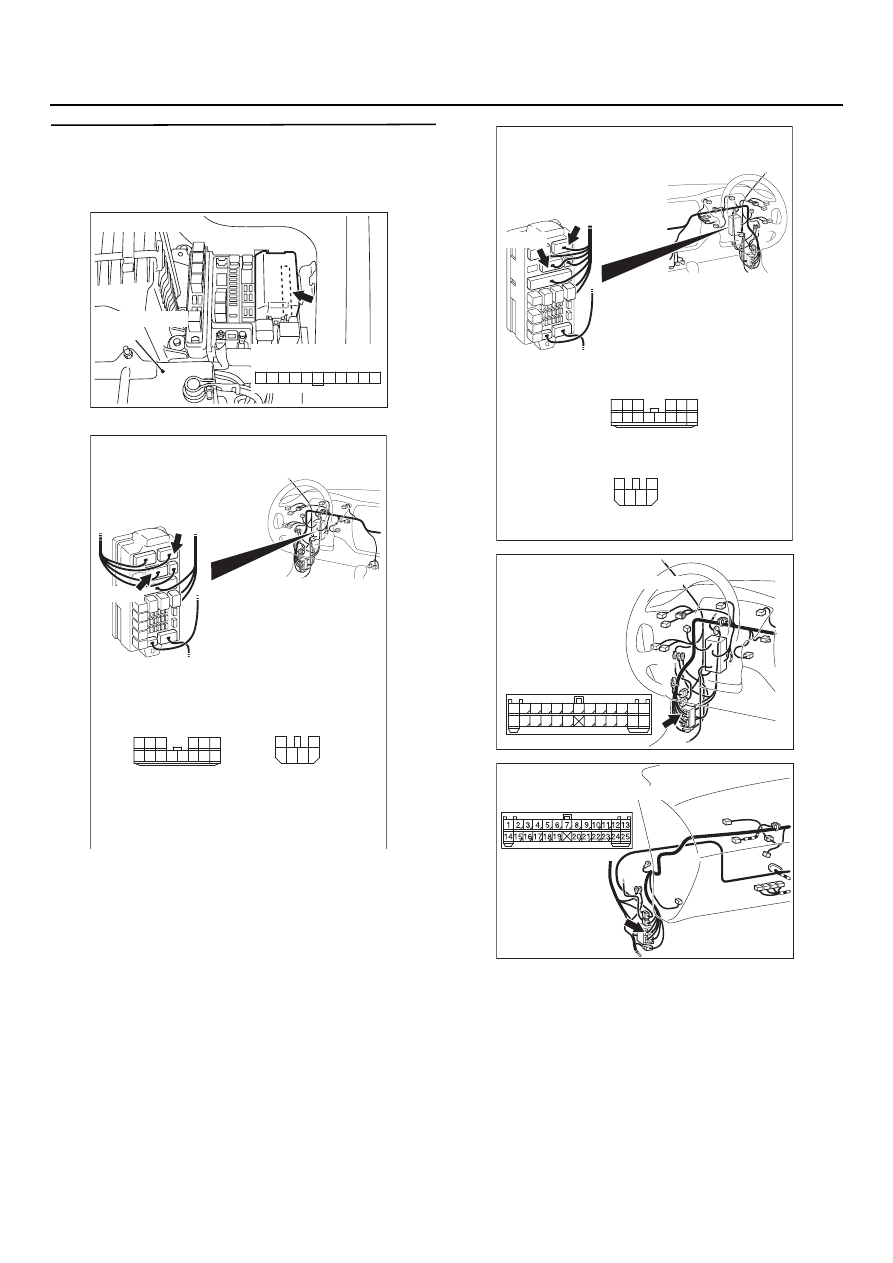

ЭТАП 9. Проверка состояния жгута проводов
между разъемом А
11Х (клемма № 24)
переднего электронного блока управления
и замком зажигания (АСС)

NOTE:

Перед проверкой жгута проводов, проверьте
состояние соединительных разъемов С209,
С210, промежуточного разъема C27
<Автомобили с левым расположением органов
управления>, или C115 <Автомобили с правым
расположением органов управления>,
отремонтируйте разъем(ы) в случае
необходимости.

AC301728 AE

Разъем: A
11X

Вид со стороны
блока реле

29

3130

28 27

25

26

24

21

22

23

Аккумуляторная
батарея

AC303809

Разъемы: C
209, C
210

AF

C209

C210

Монтажный блок (вид спереди)

<Автомобиль с левым рулем>

Разъем С209
вид со стороны

жгута проводов

10

1

6

14

5

12

13

4

11

7

2

3

8

9

Разъем С210
вид со стороны

жгута проводов

4

6 5

3

2

1

AC303823

Разъемы: C
209, C
210

AE

C210

Монтажный блок (вид спереди)

<Автомобиль с правым рулем>

C209

Разъем С209  вид со стороны

жгута проводов

10

1

6

14

5

12

13

4

11

7

2

3

8

9

Разъем С210  вид со стороны

жгута проводов

4

6 5

3

2

1

AC303798 AG

18

3

16

15

14

1 2

17

4 5

8

20

19

6 7

21 22

9 10

25

13

24

23

12

11

Разъем: C
27
<Автомобили с левым рулем>

AC303816 AD

Разъем: C
115
<Автомобили с правым рулем>

54C
205

МЕТОДИКА ПОИСКА ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS С МОНИТОРИНГОМ

•

Проверьте состояние линии питания замка
зажигания (АСС) на наличие разрыва цепи.

B: В норме ли результаты проверки?

ДА :

Неисправность может иметь
периодически повторяющийся характер
(См. главу 00, "Процесс поиска
неисправностей/контрольные точки",

CTP. 00-6

).

НЕТ :

Отремонтируйте жгут проводов.

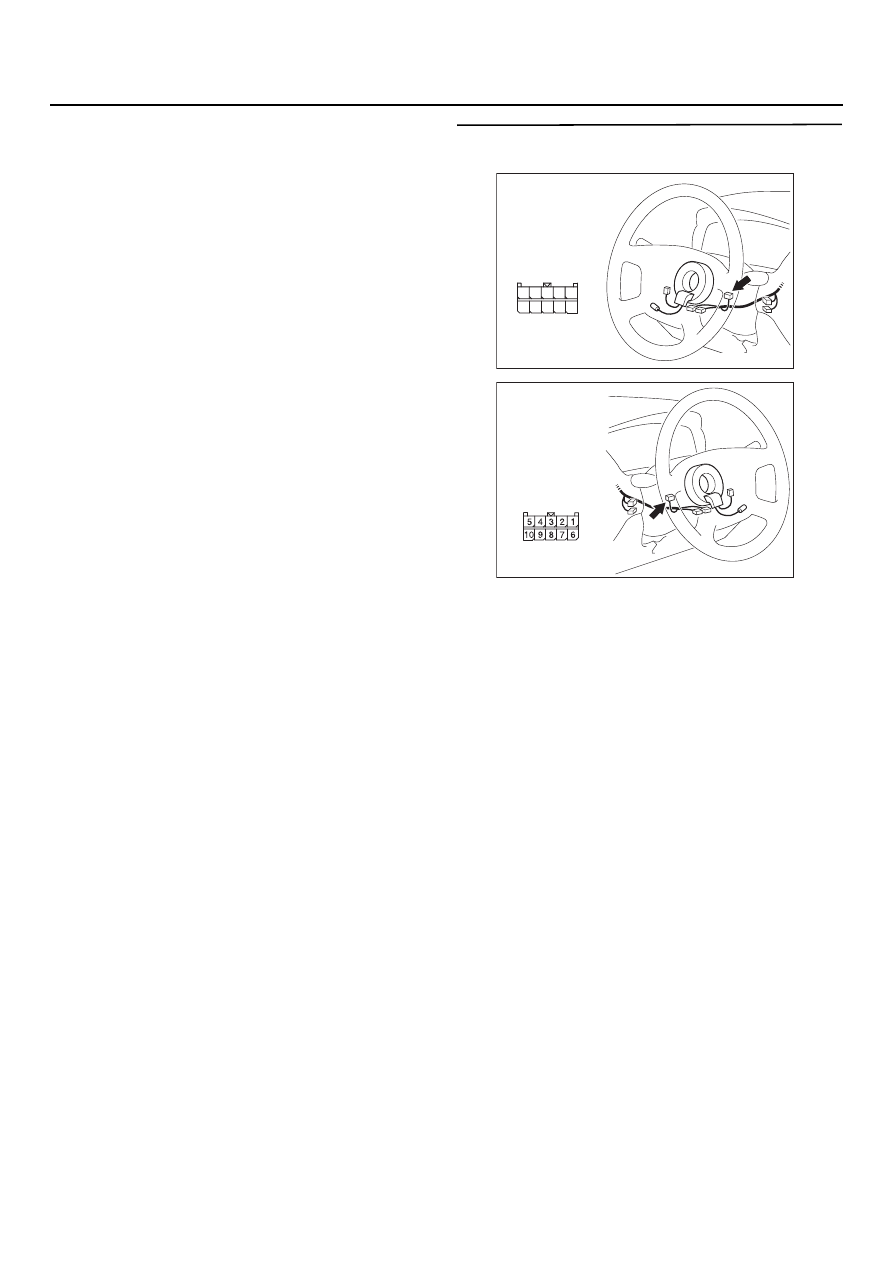

ЭТАП 10. Проверка разъема выключателей:
Разъем С
203 подрулевого переключателя

B: В норме ли результаты проверки?

ДА :

Переходите к этапу 11.

НЕТ :

Отремонтируйте разъем.

AC303806 AE

Разъем: C
203
<Автомобили
с левым рулем>

Вид со стороны
жгута проводов

10

5

6

7

9 8

3

4

2 1

AC303820 AC

Вид со стороны
жгута проводов

Разъем: C
203
<Автомобили
с правым рулем>
