54C186

МЕТОДИКА ПОИСКА ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS С МОНИТОРИНГОМ

ЭТАП 24. Проверка состояния жгута
проводов от разъема Е19 (клемма № 5)
электродвигателя стеклоподъемника
задней правой двери до "массы"

NOTE:

Перед проверкой жгута проводов, проверьте
промежуточный разъем D03, отремонтируйте
его, в случае необходимости.

•

Проверьте состояние входной и выходной
линий датчика определения вращения
электродвигателя на наличие разрыва
или короткого замыкания цепи.

B: В норме ли результаты проверки?

ДА :

Переходите к этапу 25.

НЕТ :

Отремонтируйте жгут проводов.

ЭТАП 25. Проверка разъема выключателей:
Разъем Е18 вспомогательного
переключателя электростеклоподъемника
задней правой двери

B: В норме ли результаты проверки?

ДА :

Переходите к этапу 26.

НЕТ :

Отремонтируйте неисправный разъем.

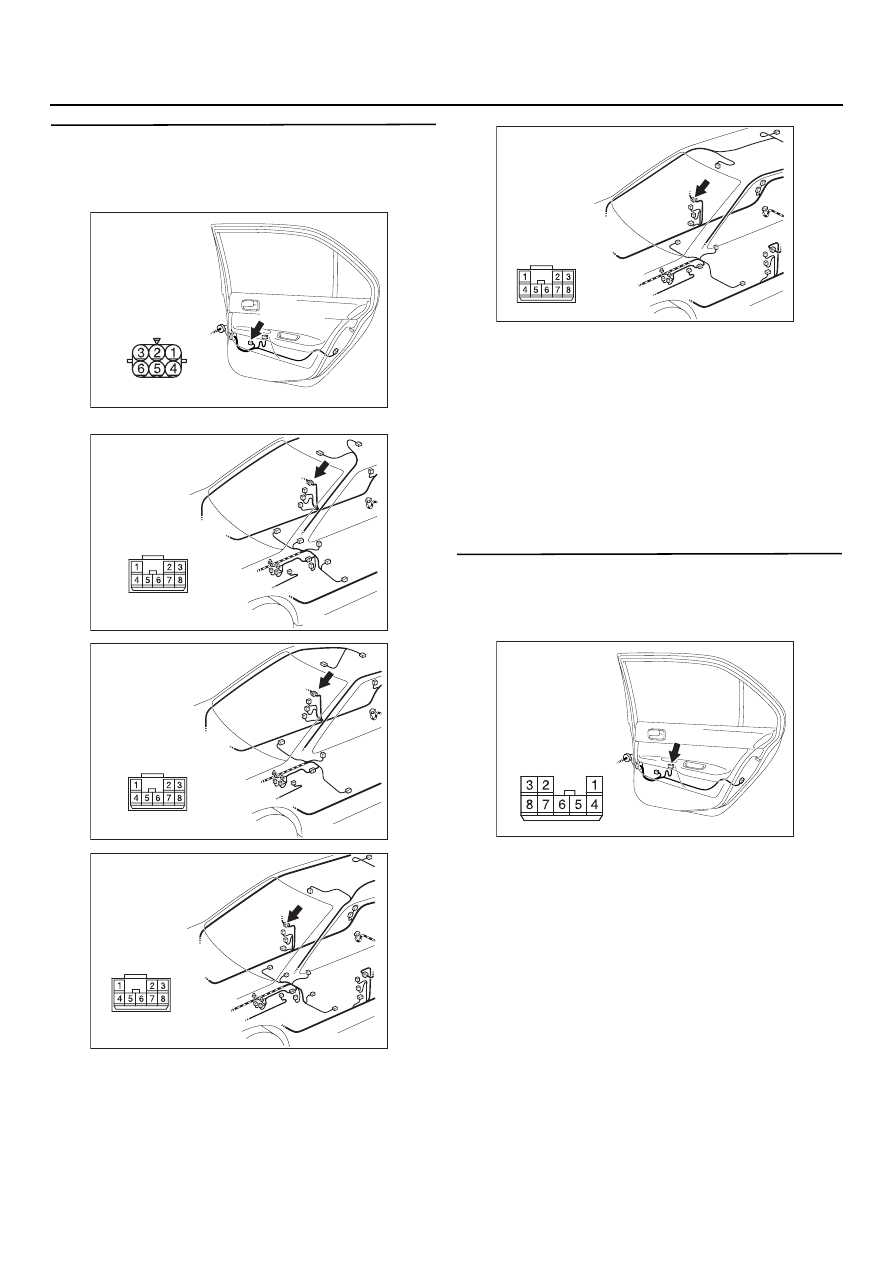

AC303941

Разъем: E19

Вид со стороны
жгута проводов

E19(GR)

AC303869

Разъем: D03

<Седан автомобили
с левым рулем>

AC303875

Разъем: D03

<Седан автомобили
с правым рулем>

AC303915

Разъем: D03

<Универсалавтомобили
с левым рулем>

AC303921

Разъем: D03

<Универсал автомобили
с правым рулем>

AC303941

Разъем: E18

Вид со строны
жгута проводов

54C187

МЕТОДИКА ПОИСКА ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS С МОНИТОРИНГОМ

ЭТАП 26. Проверка состояния жгута
проводов от разъема Е18 (клеммы № 2, 8
и 3) вспомогательного переключателя
электростеклоподъемника задней правой
двери к разъему Е19 (клеммы № 2, 3 и 6)
электродвигателя задней правой двери

•

B: В норме ли результаты проверки?

ДА :

Переходите к этапу 27.

НЕТ :

Отремонтируйте жгут проводов.
/

ЭТАП 27. Повторная проверка системы
После замены вспомогательного
переключателя электростеклоподъемника
задней правой двери, убедитесь в том, что
травмобезопасность стекла задней правой
двери обеспечивается этим же
переключателем.
(1) Замените вспомогательный переключатель

электростеклоподъемника задней правой
двери.

(2) Убедитесь в травмобезопасности

электростеклоподъемника задней правой
двери.

B: В норме ли результаты проверки?

ДА :

Неисправность может иметь
периодически повторяющийся характер
(См. главу 00, "Процесс поиска
неисправностей/контрольные точки",

CTP. 00-6

НЕТ :

Замените электродвигатель в сборе
стеклоподъемника задней правой
двери.

ЭТАП 28. Проверка разъема выключателей:
Разъем Е07 электродвигателя
стеклоподъемника задней левой двери

B: В норме ли результаты проверки?

ДА :

Переходите к этапу 29.

НЕТ :

Отремонтируйте неисправный разъем.

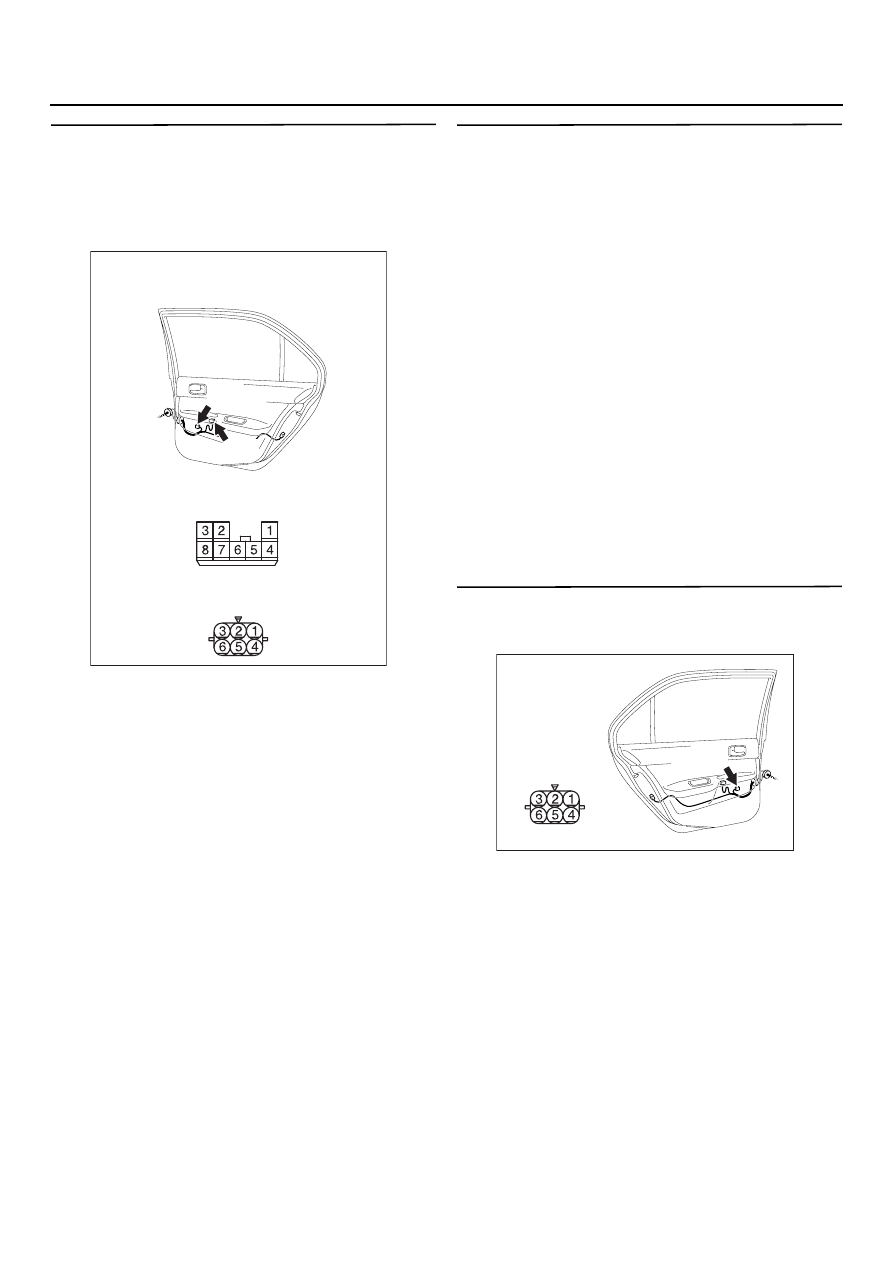

AC303942

Разъемы: E18, E19

Разъем Е18 вид со стороны
жгута проводов

Разъем Е19 вид со стороны
жгута проводов

E18

E19(GR)

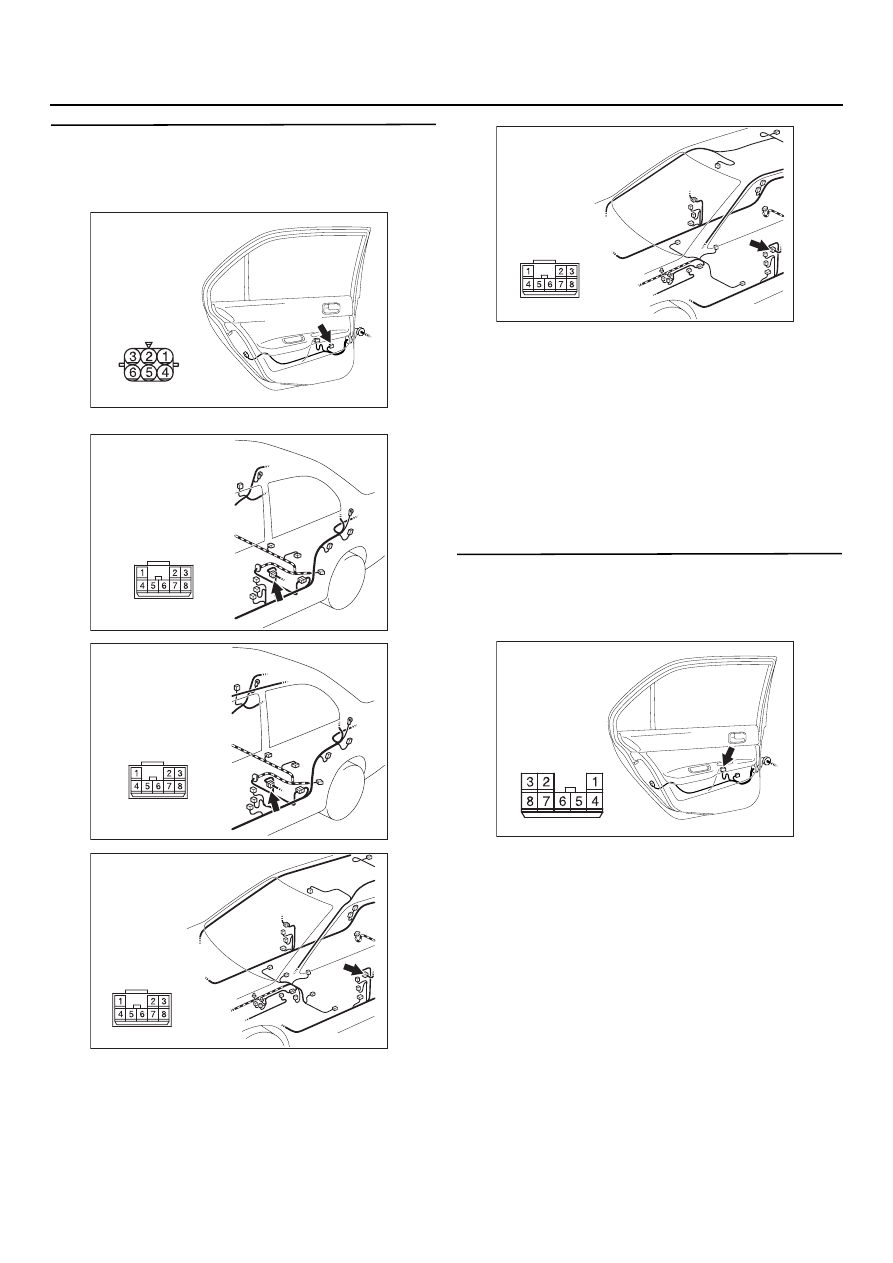

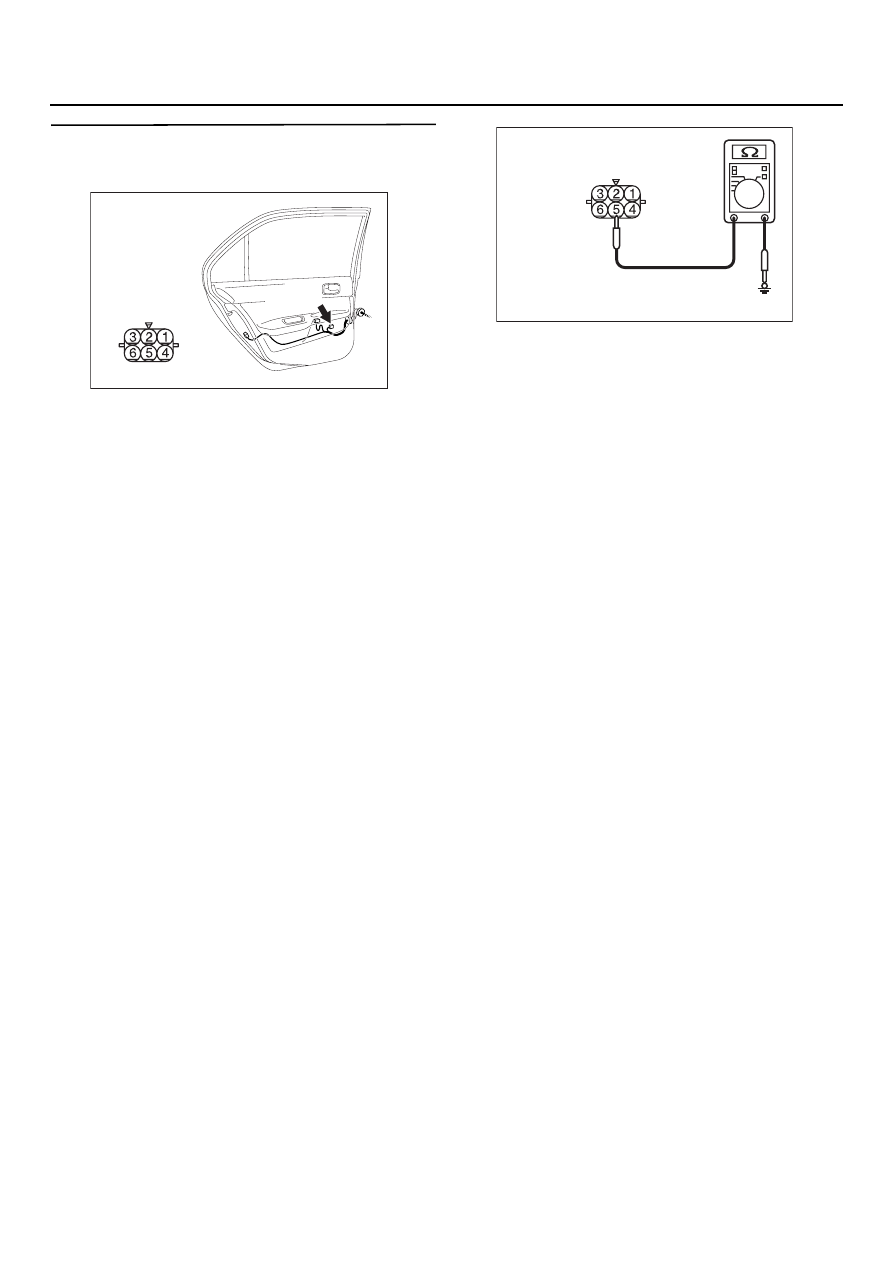

AC303937

Разъем: E07

Вид со стороны
жгута проводов

E07(GR)

54C188

МЕТОДИКА ПОИСКА ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS С МОНИТОРИНГОМ

ЭТАП 29. Измерение сопротивления
на разъеме Е07 электродвигателя
стеклоподъемника задней левой двери

(1) Отсоедините разъем, измерения проводите

со стороны жгута проводов.

(2) Измерьте сопротивление между разъемом

Е07 (клемма № 5) электродвигателя
стеклоподъемника задней левой двери
и "массой".

Номинальное значение:
2 Ом не более

B: В норме ли результаты проверки?

ДА :

Переходите к этапу 31.

НЕТ :

Переходите к этапу 30.

AC303937

Разъем: E07

Вид со стороны
жгута проводов

E07(GR)

AC303980

Разъем: Е07
(Вид со стороны жгута проводов)

54C189

МЕТОДИКА ПОИСКА ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS С МОНИТОРИНГОМ

ЭТАП 30. Проверка состояния жгута
проводов от разъема Е07 (клемма № 5)
электродвигателя стеклоподъемника
задней левой двери до "массы"

NOTE:

Перед проверкой жгута проводов, проверьте
промежуточный разъем D19, отремонтируйте
его, в случае необходимости.

•

Проверьте состояние входной и выходной
линий датчика определения вращения на
наличие разрыва или короткого замыкания
цепи.

B: В норме ли результаты проверки?

ДА :

Переходите к этапу 31.

НЕТ :

Отремонтируйте жгут проводов.

ЭТАП 31. Проверка разъема выключателей:
Разъем Е08 вспомогательного
переключателя электростеклоподъемника
задней левой двери

B: В норме ли результаты проверки?

ДА :

Переходите к этапу 32.

НЕТ :

Отремонтируйте неисправный разъем.

AC303937

Разъем: E07

Вид со стороны
жгута проводов

E07(GR)

AC303871

Разъем: D19

<Седан автомобили
с левым рулем>

AC303911

Разъем: D19

<Седан автомобили
с правым рулем>

AC303915

Разъем: D19

<Универсалавтомобили
с левым рулем>

Разъем: D19

<Универсал автомобили
с правым рулем>

AC303921

AC303937

Разъем: E08

Вид со строны
жгута проводов
