МЕТОДИКА ПОИСКА ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS С МОНИТОРИНГОМ

ЭТАП 35. Проверка состояния жгута провдов
от разъема Е
08 (клемма № 4)
вспомогательного переключателя
электростеклоподъемника задней левой
двери до разъема С
223 (клемма № 4) реле
электростеклоподъемника

NOTE:

AC303937

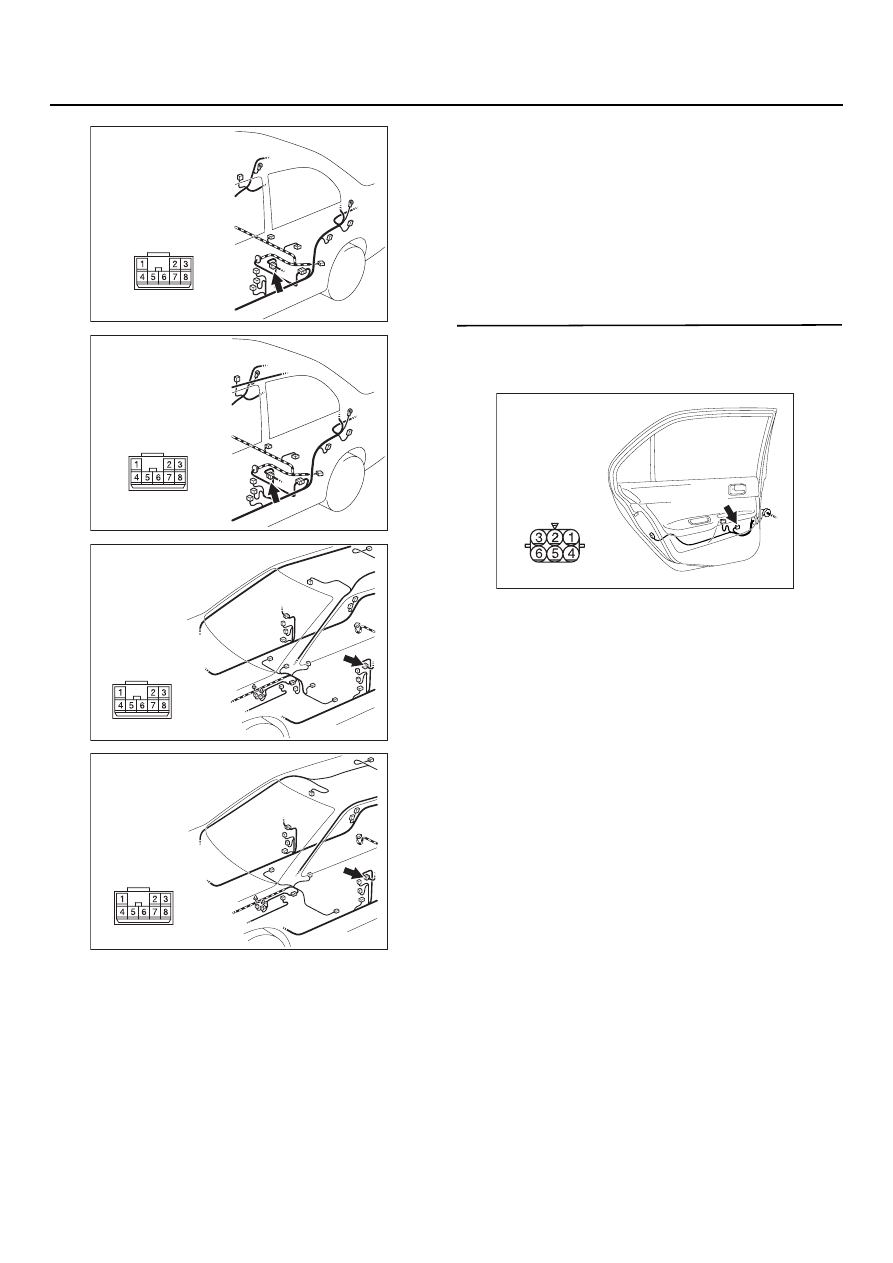

Разъем: E
08

AB

Вид со строны
жгута проводов

AC303809

Монтажный блок (вид спереди)

Разъемы: C
210, C
223

Разъем С210  вид со стороны
жгута проводов

Разъем С223  вид со стороны
монтажного блока

C223

C210

AB

<LHD>

AC303823

Монтажный блок (вид спереди)

Разъемы: C
210, C
223

Разъем С210
(вид со стороны
жгута проводов)

Разъем С223
(вид со стороны
монтажного блока)

C223

C210

AB

<Автомобили с правым рулем>

AC303798

Разъем: C
22
<Автомобили
с левым рулем>

AP

AC303816

Разъем: C
120
<Автомобили
с правым рулем>

AG

ПРИМЕЧАНИЕ:

54C
151

МЕТОДИКА ПОИСКА ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS С МОНИТОРИНГОМ

Перед проверкой жгута проводов, проверьте
состояние промежуточных разъемов C22
<Автомобили с левым расположением органов
управления>, C120 <Автомобили с правым
расположением органов управления>, разъема
D19 и разъема С210 монтажного блока,
отремонтируйте разъем(ы) в случае
необходимости.

•

Проверьте состояние линии питания
на наличие обрыва цепи.

B: В норме ли результаты проверки?

ДА :

Неисправность может иметь
периодически повторяющийся характер
(См. главу 00, "Процесс поиска
неисправностей/контрольные точки",

CTP. 00-6

).

НЕТ :

Отремонтируйте жгут проводов.

ЭТАП 36. Проверка разъема выключателей:
Разъем Е
07 электродвигателя
стеклоподъемника задней левой двери

B: В норме ли результаты проверки?

ДА :

Переходите к этапу 37.

НЕТ :

Отремонтируйте разъем.

AC303871

Разъем: D
19

AB

<Седан
автомобили
с левым рулем>

AC303911

Разъем: D
19

AB

<Седан
автомобили
с правым рулем>

AC303915

Разъем: D
19

AB

<Универсал
автомобили
с левым рулем>

Разъем: D
19

AC

<Универсал
автомобили
с правым рулем>

AC303921

AC303937

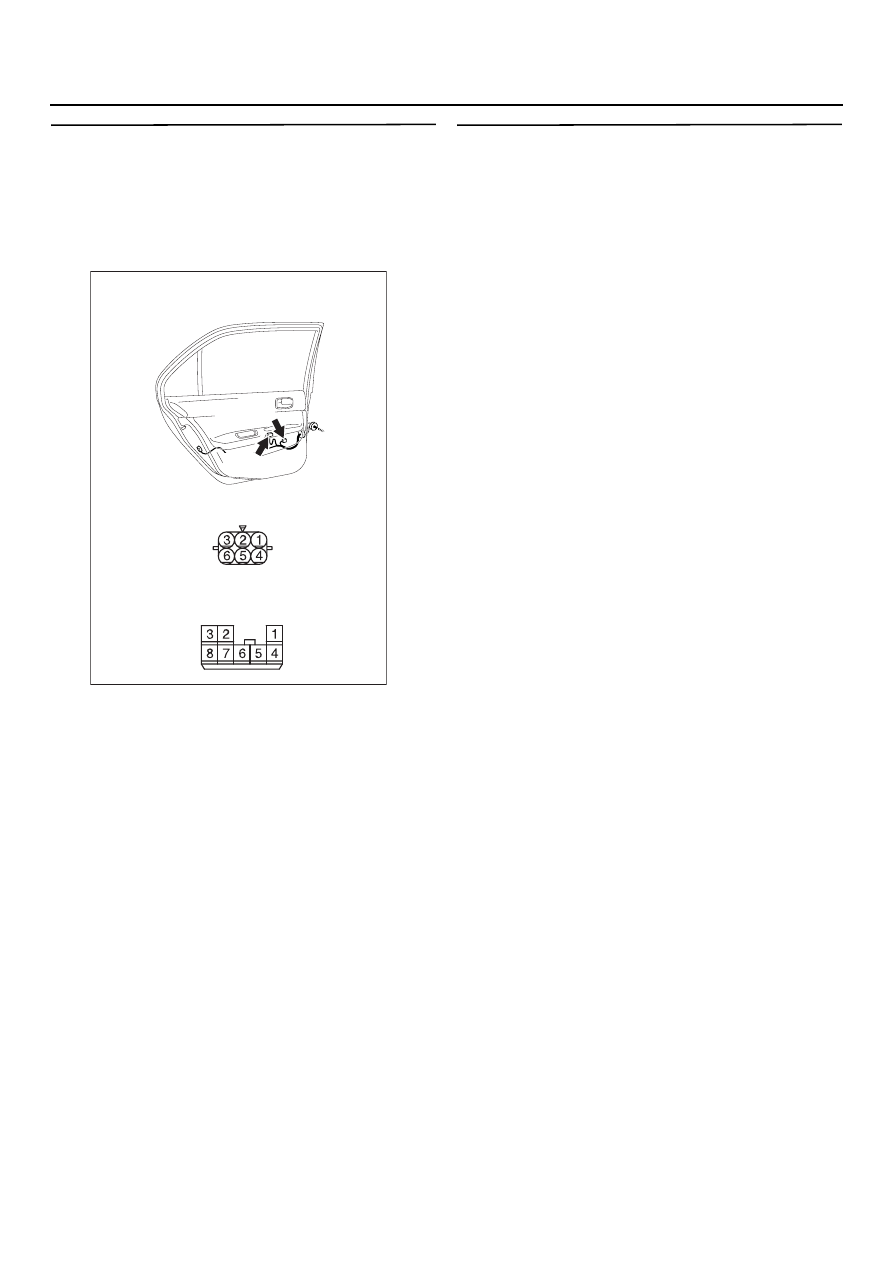

Разъем: E
07

AB

Вид со стороны
жгута проводов

E07(GR)

54C
152

МЕТОДИКА ПОИСКА ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS С МОНИТОРИНГОМ

ЭТАП 37. Проверка состояния жгута
проводов от разъема Е
07 (клеммы № 1 и 4)
электродвигателя стеклоподъемника
задней левой двери до разъема Е
08
(клеммы № 5 и 7)  вспомогательного
переключателя электростеклоподъемников
задней левой двери

•

Проверьте состояние входной и выходной
линий на наличие разрыва или короткого
замыкания цепи.

B: В норме ли результаты проверки?

ДА :

Переходите к этапу 38.

НЕТ :

Отремонтируйте жгут проводов.

ЭТАП 38. Повторная проверка системы
После замены вспомогательного
переключателя электростеклоподъемника
задней левой двери, убедитесь в том, что стекло
задней левой двери может перемещаться этим
переключателем.
(1) Замените вспомогательный переключатель

электростеклоподъемника задней левой
двери.

(2) Проверьте, чтобы убедиться, что стекло

задней левой двери может перемещаться
вспомогательным переключателем этой
двери.

B: В норме ли результаты проверки?

ДА :

Неисправность может иметь
периодически повторяющийся характер
(См. главу 00, "КПроцесс поиска
неисправностей/контрольные точки",

CTP. 00-6

).

НЕТ :

Замените электродвигатель в сборе
стеклоподъемника задней левой двери.

AC303938

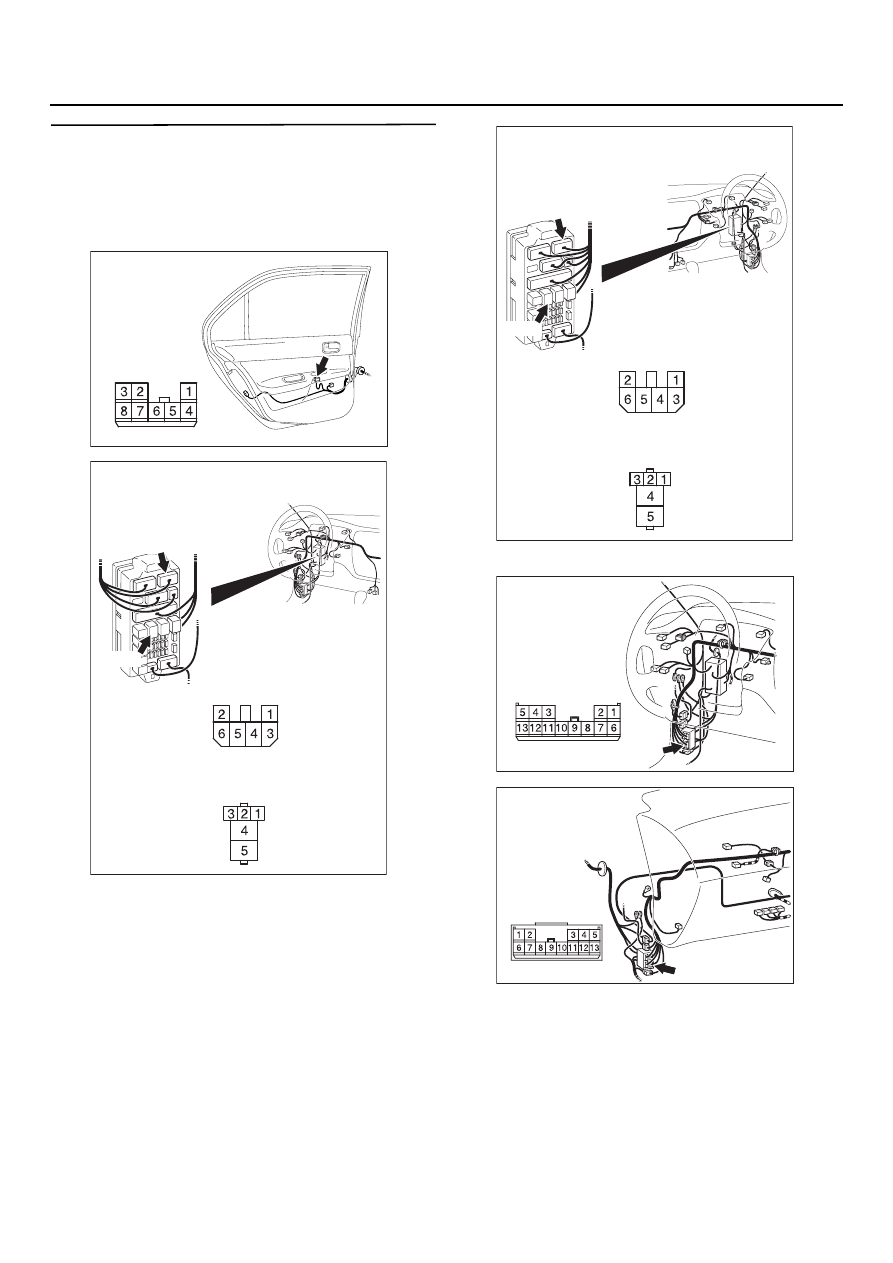

Разъемы: E
07, E
08

Разъем Е07  вид со стороны
жгута проводов

Разъем Е08  вид со стороны
жгута проводов

E08

E07(GR)

AB

54C
153

МЕТОДИКА ПОИСКА ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS С МОНИТОРИНГОМ

МЕТОДИКА ПРОВЕРКИ D
4: Стекло двери(ей) переднего и / или задних пассажиров
не работают от главного переключателя стеклоподъемников.
<Автомобили с левым расположением органов управления>

Передняя
правая
дверь

Задняя
правая
дверь

ПЕРЕКЛЮЧАТЕЛЬ

ЗАМКА ДВЕРИ

Задняя
левая
дверь

Главный
переключатель
электростекло
подъемников

Цветовая кодировка проводов
B : Черный     LG : Бледнозеленый     G : Зеленый     L : Синий     W : Белый     Y : Желтый     SB : Голубой
BR : Коричневый     O : Оранжевый     GR : Серый     R : Красный     P : Розовый     V : Фиолетовый



ЭБУ (CPU)

ЭБУ (CPU)

ЭБУ (CPU)

Вспомогательный переключатель
электростеклоподъемника передней
правой двери

Вспомогательный переключатель
электростеклоподъемника задней
левой двери

Вспомогательный переключатель
электростеклоподъемника задней
правой двери

Электронный блок управления (CPU)

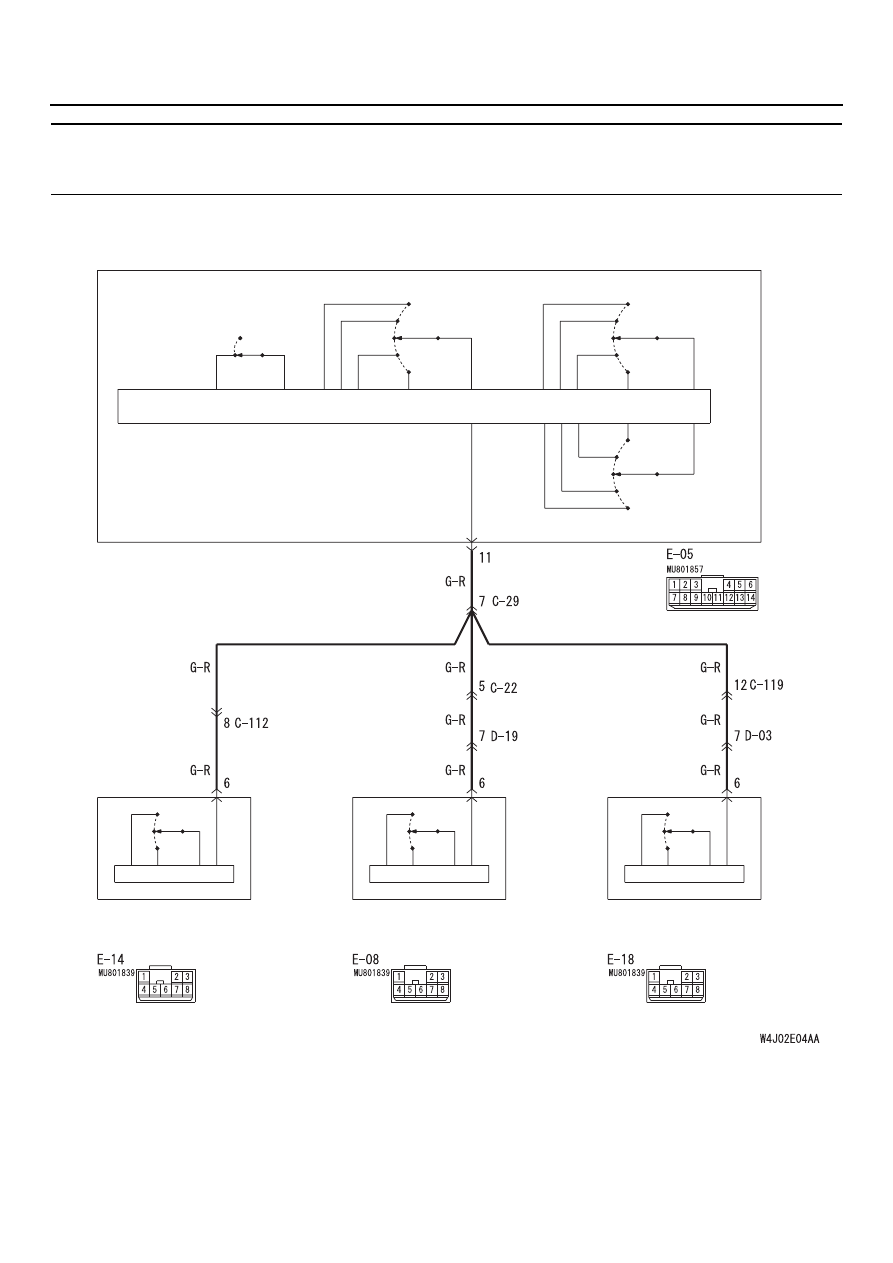

Цепь электростеклоподъемника (автомобили с левым расположением органов управления)

ЗАБЛОКИ
РОВАННО

РАЗБЛОКИ
РОВАННО

Автоматически вверх

ВВЕРХ

ВНИЗ

Автомати

чески вниз

Автоматически вверх

ВВЕРХ

ВНИЗ

Автомати

чески вниз

Автомати
чески вверх

ВВЕРХ

ВНИЗ

ВВЕРХ

ВВЕРХ

ВВЕРХ

ВНИЗ

ВНИЗ

ВНИЗ
