54C
122

МЕТОДИКА ПОИСКА ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS С МОНИТОРИНГОМ

КОММЕНТАРИЙ ПО ПОВОДУ
ПРИЗНАКА НЕИСПРАВНОСТИ

Если электростеклоподъемники не работают,
могут быть неисправны реле электростекло
подъемников, главный переключатель
электростеклоподъемников или электронный
блок управления системой ETACS.

Возможные причины

•

Неисправность реле
электростеклоподъемников.

•

Неисправность главного переключателя
электростеклоподъемников.

•

Неисправность электронного блока
управления системой ETACS.

•

Повреждение жгута проводов или разъемов.

ПЛАВКАЯ
ВСТАВКА 5

Реле электро
стеклоподъемников

Вид со стороны монтажного блока

Главный переключатель
электростеклоподъемников

Вспомогательный
переключатель
стеклоподъемника
передней левой
двери

Вспомогательный
переключатель
стеклоподъемника
задней левой
двери

Вспомогательный
переключатель
стеклоподъемника
задней правой
двери

Цветовая кодировка
проводов:
B : Черный
LG : Бледнозеленый
G : Зеленый
L : Синий
W : Белый
Y : Желтый
SB : Голубой
BR : Коричневый
O : Оранжевый
GR : Серый
R : Красный
P : Розовый
V : Фиолетовый

Электронный блок управления (CPU)

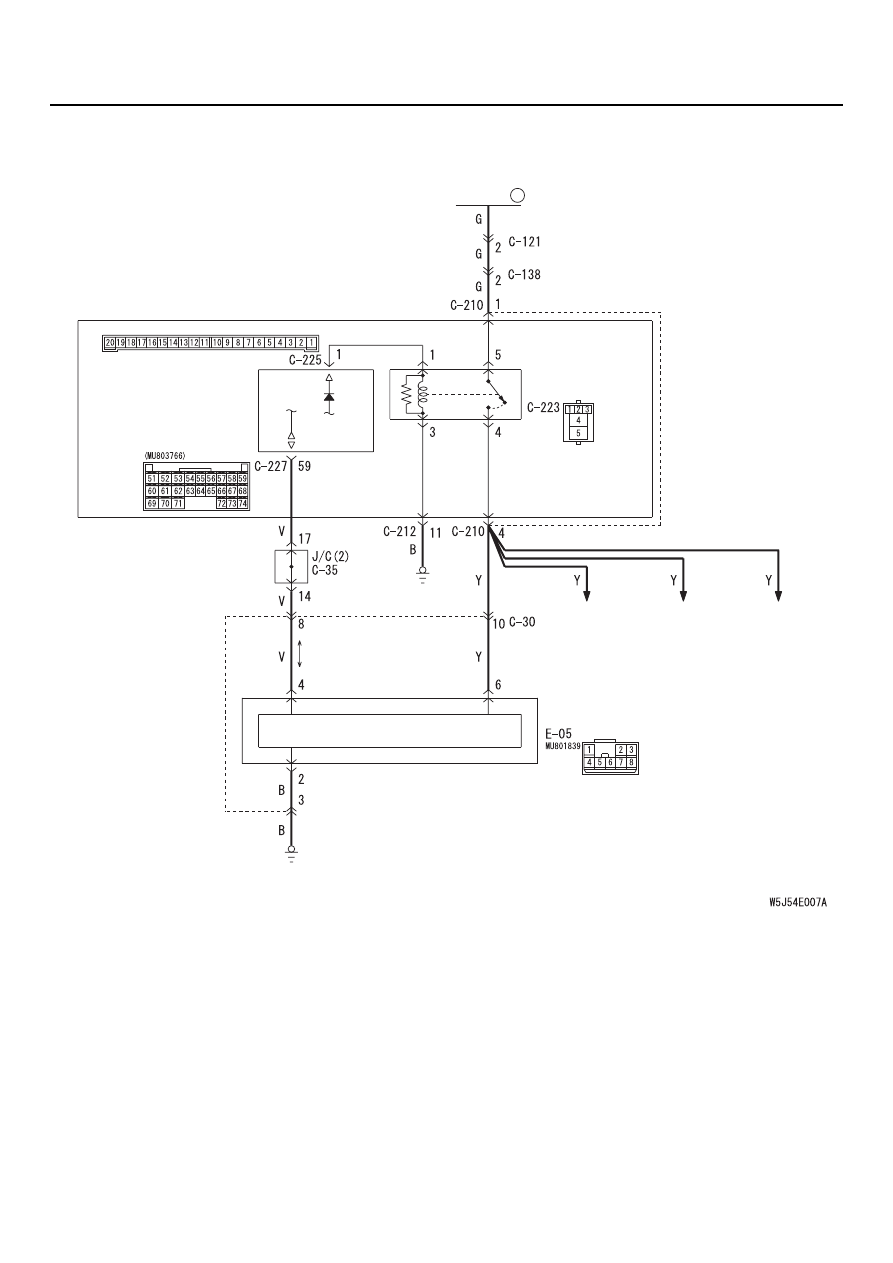

Цепь реле электростеклоподъемников (автомобили с левым расположением органов управления)

МОНТАЖНЫЙ БЛОК

ВЫКЛ.

ВКЛ.

54C
123

МЕТОДИКА ПОИСКА ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS С МОНИТОРИНГОМ

МЕТОДИКА ДИАГНОСТИРОВАНИЯ

ЭТАП 1. Проверка электронного блока
управления контрольным устройством
системы SWS
Проверьте состояние линий питания и "массы"
к главному переключателю электростекло
подъемников (модулю электростекло
подъемников) и линий связи системы SWS.

•

Установите замок зажигания в положение
"ON" (зажигание включено).

ПРОВЕРКА ЭЛЕКТРОННОГО БЛОКА

УПРАВЛЕНИЯ СИСТЕМОЙ ETACS

•

ЭЛЕКТРОННЫЙ БЛОК УПРАВЛЕНИЯ
СИСТЕМОЙ ETACS

•

МОДУЛЬ ЭЛЕКТРОСТЕКЛОПОДЪЕМНИКОВ

Номинальное значение: На всех
позициях регистрируется
"OK"(исправное состояние)

B: В норме ли результаты проверки?

На всех позициях регистрируется
"OK"(исправное состояние) :

Переходите к этапу 2.

Меню "Электронный блок управления
системой ETACS" регистрирует
"NG"(неисправное состояние) :

Обратитесь

к методике проверки A3 "Связь
с электронным блоком управления
системой ETACS невозможна",

CTP. 54C-54

.

Меню "P/W MODULE"(модуль
электростеклоподъемников) регистрирует
"NG" (неисправное состояние) :

Обратитесь

к методике проверки A5 "Связь
с главным переключателем
электростеклоподъемников (модулем
электростеклоподъемников)
невозможна",

CTP. 54C-67

.

ЭТАП 2. Диагностирование функций
контрольным устройством системы SWS
Проверьте сигналы связи SWS, которые имеют
отношение к системе электростекло
подъемников.

<Выбранная позиция>

ЭЛЕКТРОСТЕКЛОПОДЪЕМНИКИ

•

Установите замок зажигания в положение
"ON" (зажигание включено).

•

Главный переключатель
электростеклоподъемников: UP (вверх)

Номинальное значение: На всех
позициях регистрируется нормальное
состояние.

B: В норме ли результаты проверки?

На всех позициях регистрируется нормальное
состояние :

Переходите к этапу 3.

Нормальное состояние не регистрируется
на позиции № 30 :

Обратитесь к методике

проверки M2 "Не получен сигнал замка
зажигания, находящегося в положении
(IG1)",

CTP. 54C-420

.

Нормальное состояние не регистрируется
на позиции № 33 :

Замените электронный

блок управления системой ETACS.

Нормальное состояние не регистрируется
на позиции № 71 :

Замените главный

переключатель стеклоподъемников.

Показа

тель №

Наименование
позиции

Номинальное
состояние

30

IG SW(IG1)  замок
зажигания
в положении (IG1)

ON (включено)

33

P/W SW ACCEPT
прием сигнала
переключателя
электростеклоподъ
емников

РАЗРЕШЕНИЕ

71

P/W ECU ACK
уведомление
о приеме сигнала
электронным
блоком управления
стеклоподъемников

ПРОВЕРКА
ВХОДНОГО
СИГНАЛА (на
мгновение, при
включенном
переключателе)

54C
124

МЕТОДИКА ПОИСКА ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS С МОНИТОРИНГОМ

ЭТАП 3. Проверка связи между системами
дверей кузова автомобиля контрольным
устройством системы SWS
Проверьте сигналы связи SWS, которые имеют
отношение к системе
электростеклоподъемников.

<Выбранная позиция> СИСТЕМЫ ДВЕРЕЙ

КУЗОВА АВТОМОБИЛЯ КОММУТАТОР.

•

Установите пробник (При выборе точки
соединения пробника, См.

CTP. 54C-5

).

•

Установите замок зажигания в положение
"ON" (зажигание включено).

•

Главный переключатель
электростеклоподъемников: UP (вверх)

OK: Регистрируется исправное
состояние.

B: В норме ли результаты проверки?

ДА :

Переходите к этапу 4.

НЕТ :

Замените главный переключатель
стеклоподъемников.

ЭТАП 4. Повторная проверка системы
Убедитесь в том, что все
электростеклоподъемники работают.

B: В норме ли результаты проверки?

ДА :

Неисправность может иметь
периодически повторяющийся характер
(См. главу 00, "Процесс поиска
неисправностей/контрольные точки",

CTP. 00-6

).

НЕТ :

Замените главный переключатель
стеклоподъемников.

Показа

тель №

Наименование
позиции

Номинальное
состояние

C0

PASS DOR UP
закрытие стекла
двери

ON(включено)

54C
125

МЕТОДИКА ПОИСКА ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS С МОНИТОРИНГОМ

МЕТОДИКА ПРОВЕРКИ D
2: Стекло двери водителя не перемещается от главного
переключателя стеклоподъемников.
<Автомобили с левым расположением органов управления>

КОММЕНТАРИЙ ПО ПОВОДУ
ПРИЗНАКА НЕИСПРАВНОСТИ

Если стекло двери водителя не перемещается
под действием главного переключателя,
возможна неисправность в  главном
переключателе, или в электродвигателе
привода стеклоподъемника двери водителя.

Возможные причины

•

Неисправность главного переключателя
электростеклоподъемников.

•

Неисправность электродвигателя
стеклоподъемника передней левой двери.

•

Повреждение жгута проводов или разъемов.

МЕТОДИКА ДИАГНОСТИРОВАНИЯ

ЭТАП 1. Проверка главного переключателя
электростеклоподъемника
Убедитесь в том, что стекла двери со стороны
переднего пассажира и задних дверей могут
перемещаться главным переключателем
электростеклоподъемников.

B: В норме ли результаты проверки?

ДА :

Переходите к этапу 2.

НЕТ :

Обратитесь к методике проверки D1
"Электростеклоподъемники
не работают",

CTP. 54C-121

.

Главный переключатель
электростеклоподъемника

Передняя
левая
дверь

ЭЛЕКТРОДВИГАТЕЛЬ
ПЕРЕДНЕЙ ЛЕВОЙ ДВЕРИ

Цветовая кодировка проводов:
B : Черный     LG : Бледнозеленый     G : Зеленый     L : Синий     W : Белый     Y : Желтый     SB : Голубой
BR : Коричневый     O : Оранжевый     GR : Серый     R : Красный     P : Розовый     V : Фиолетовый

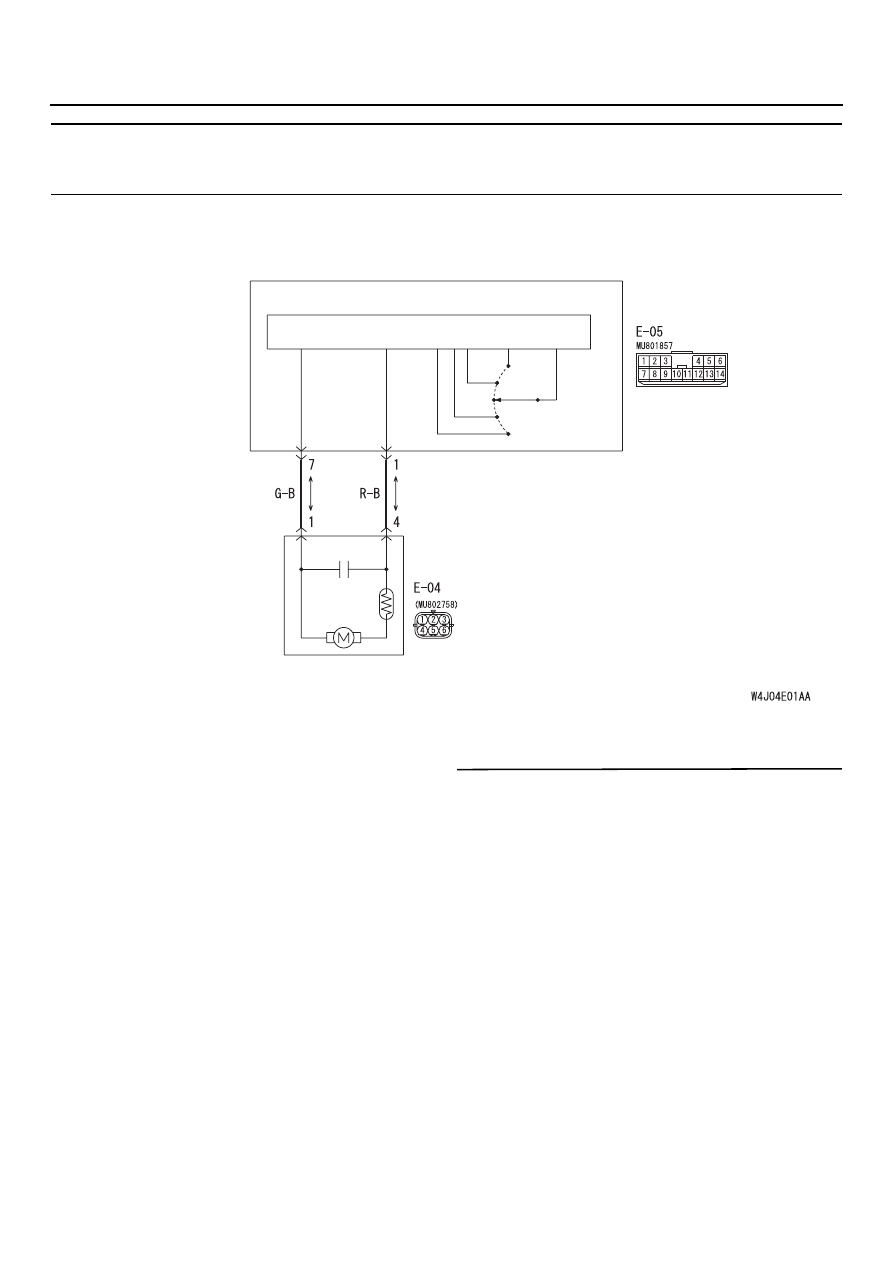

Цепь электростеклоподъемника передней левой двери

(автомобили с левым расположением органов управления)

Электронный блок управления (CPU)

ВВЕРХ

ВНИЗ

Автомати
чески вверх

Автомати
чески вниз
