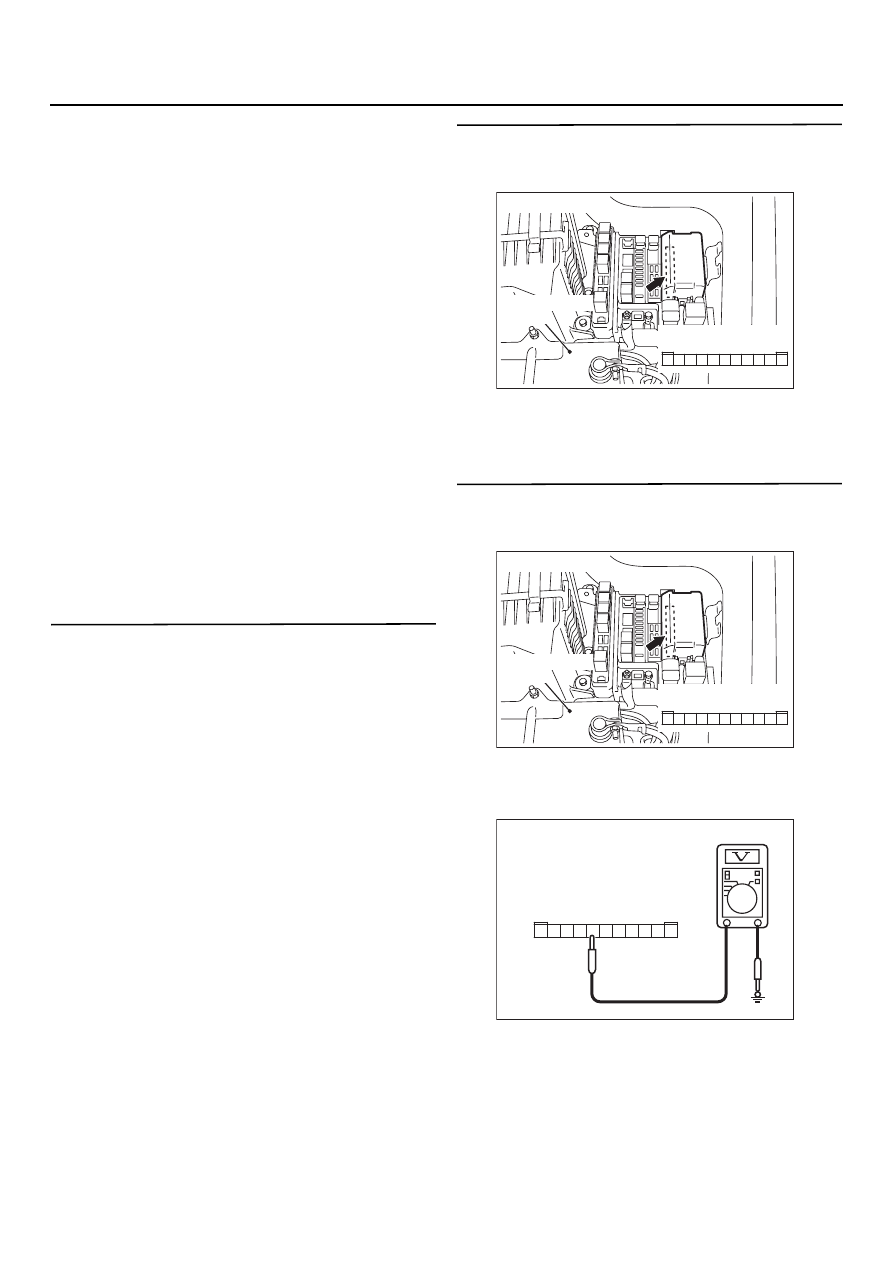

Mitsubishi Lancer / Lancer Wagon. Руководство - часть 334

54C
62

МЕТОДИКА ПОИСКА ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS С МОНИТОРИНГОМ

КОММЕНТАРИЙ ПО ПОВОДУ
ПРИЗНАКА НЕИСПРАВНОСТИ

Подозревается неисправность цепи питания
переднего электронного блока управления,
или наличие повреждений в жгуте проводов
между контрольным устройством системы SWS
и передним электронным блоком управления
или в их разъемах. При наличии повреждений
в цепи питания электронного блока управления
(клемма № 5 электронного блока управления
системы ETACS), необходимо также проверить
состояние цепи питания от замка зажигания
(IG1) (клемма № 22 переднего электронного
блока управления); отремонтируйте цепь(и)
в случае необходимости.

Возможные причины

•

Неисправность переднего электронного
блока управления.

•

Неисправность электронного блока
управления системой ETACS.

•

Повреждение жгута проводов или разъемов.

МЕТОДИКА ДИАГНОСТИРОВАНИЯ

ЭТАП 1. Проверка электронного блока
управления контрольным устройством
системы SWS
Проверьте состояние линий питания и "массы"
к электронному блоку управления системой
ETACS и линий связи системы SWS.

•

Положение ключа зажигания: OFF (выкл.)

ПРОВЕРКА ЭЛЕКТРОННОГО БЛОКА

УПРАВЛЕНИЯ СИСТЕМОЙ ETACS

•

ЭЛЕКТРОННЫЙ БЛОК УПРАВЛЕНИЯ
СИСТЕМОЙ ETACS

Номинальное значение: Меню
"Электронный блок управления
системой ETACS" регистрирует "OK"
(исправное состояние).

B: В норме ли результаты проверки?

ДА :

Переходите к этапу 2.

НЕТ :

Обратитесь к методике проверки A3
"Связь с электронным блоком
управления системой ETACS
невозможна",

CTP. 54C-54

.

ЭТАП 2. Проверка разъема выключателей:
Разъем А
10Х переднего электронного
блока управления

B: В норме ли результаты проверки?

ДА :

Переходите к этапу 3.

НЕТ :

Отремонтируйте неисправный разъем.

ЭТАП 3. Измерение напряжения на разъеме
А
10Х переднего электронного блока
управления

(1) Отсоедините разъем, измерения проводите

со стороны монтажного блока.

(2) Положение ключа зажигания: ON (вкл.)

(3) Измерьте напряжение на разъеме А10Х

(клемма №7)  переднего электронного блока
управления и "массе".

Номинальное значение: Напряжение
бортсети

B: В норме ли результаты проверки?

ДА :

Переходите к этапу 6.

НЕТ :

Переходите к этапу 4.

AC301728 AD

Разъем: A
10X

Вид со стороны
блока реле

10

11

5

9 8 7 6

4 3

1

2

Аккумуляторная
батарея

AC301728 AD

Разъем: A
10X

Вид со стороны
блока реле

10

11

5

9 8 7 6

4 3

1

2

Аккумуляторная
батарея

AC301541 CT

5

11

9

10

8 7 6

2

4 3

1

Разъем А10Х
(вид со стороны блока реле)

54C
63

МЕТОДИКА ПОИСКА ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS С МОНИТОРИНГОМ

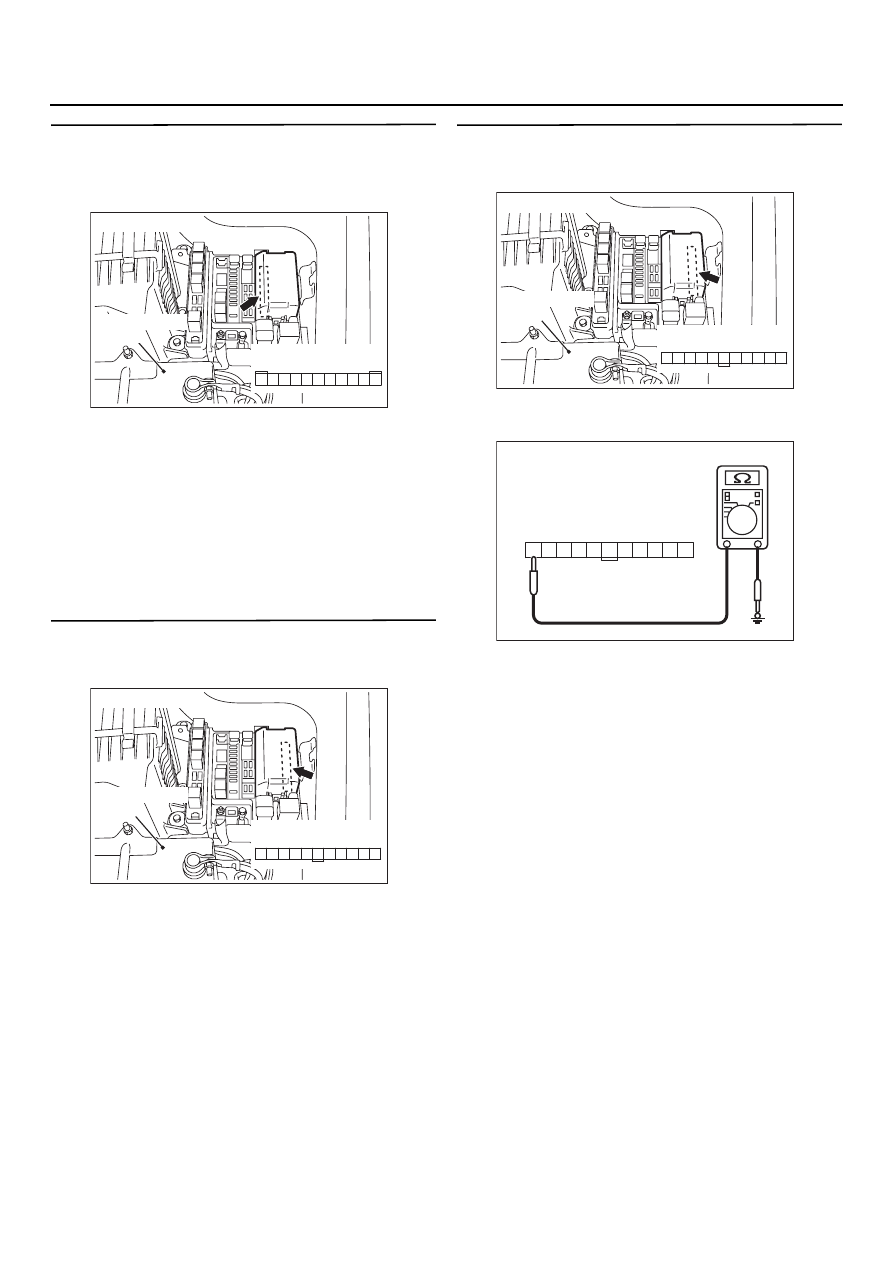

ЭТАП 4. Проверка состояния жгута проводов
между разъемом А
10Х (клемма 7)
переднего электронного блока управления
и аккумуляторной батареей

•

Проверьте состояние линии питания
на наличие обрыва цепи.

B: В норме ли результаты проверки?

ДА :

Неисправность может иметь
периодически повторяющийся характер
(См. главу 00, "Процесс поиска
неисправностей/контрольные точки",

CTP. 00-6

).

НЕТ :

Отремонтируйте жгут проводов.

ЭТАП 5. Проверка разъема выключателей:
Разъем А
11Х переднего электронного
блока управления

B: В норме ли результаты проверки?

ДА :

Переходите к этапу 6.

НЕТ :

Отремонтируйте неисправный разъем.

ЭТАП 6. Измерение сопротивления
на разъеме А
11Х переднего электронного
блока управления

(1) Отсоедините разъем, измерения проводите

со стороны монтажного блока.

(2) Измерьте сопротивление между клеммой

№ 31 разъема А11Х переднего
электронного блока управления и "массой".

Номинальное значение:
2 Ом не более

B: В норме ли результаты проверки?

ДА :

Переходите к этапу 8.

НЕТ :

Переходите к этапу 7.

AC301728 AD

Разъем: A
10X

Вид со стороны
блока реле

10

11

5

9 8 7 6

4 3

1

2

Аккумуляторная
батарея

AC301728 AE

Разъем: A
11X

Вид со стороны
блока реле

29

3130

28 27

25

26

24

21

22

23

Аккумуляторная
батарея

AC301728 AE

Разъем: A
11X

Вид со стороны
блока реле

29

3130

28 27

25

26

24

21

22

23

Аккумуляторная
батарея

AC301541 CU

Разъем А11Х
(вид со стороны блока реле)

24

29

30

31

28 27

25

26

21

23 22

54C
64

МЕТОДИКА ПОИСКА ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS С МОНИТОРИНГОМ

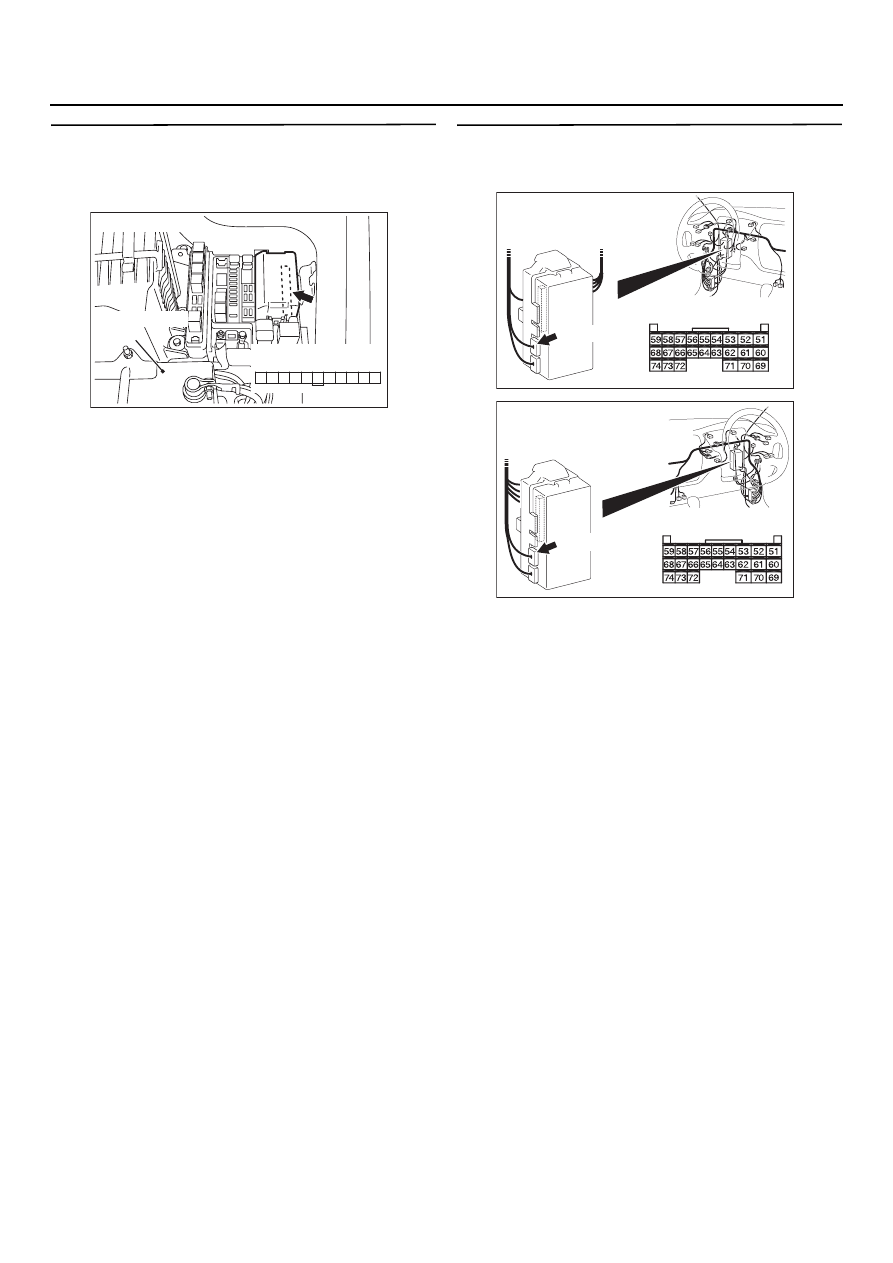

ЭТАП 7. Проверка состояния жгута проводов
между разъемом А
11Х (клемма № 31)
переднего электронного блока управления
и "массой"

•

Проверьте состояние линии "массы"
на наличие разрыва цепи.

B: В норме ли результаты проверки?

ДА :

Неисправность может иметь
периодически повторяющийся характер
(См. главу 00, "Процесс поиска
неисправностей/контрольные точки",

CTP. 00-6

).

НЕТ :

Отремонтируйте жгут проводов.

ЭТАП 8. Проверка разъема выключателей:
Разъем С
227 электронного блока
управления системой ETACS

B: В норме ли результаты проверки?

ДА :

Переходите к этапу 9.

НЕТ :

Отремонтируйте неисправный разъем.

AC301728 AE

Разъем: A
11X

Вид со стороны
блока реле

29

3130

28 27

25

26

24

21

22

23

Аккумуляторная
батарея

AC303810

Разъем: C
227

AC

Монтажный блок (вид сзади)

Вид со стороны
жгута проводов

C227(GR)

<Автомобили с левым рулем>

AC303867

Монтажный блок (вид сзади)

Разъем: C
227

AD

Вид со стороны
жгута проводов

C227(GR)

<Автомобили с правым рулем>

54C
65

МЕТОДИКА ПОИСКА ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS С МОНИТОРИНГОМ

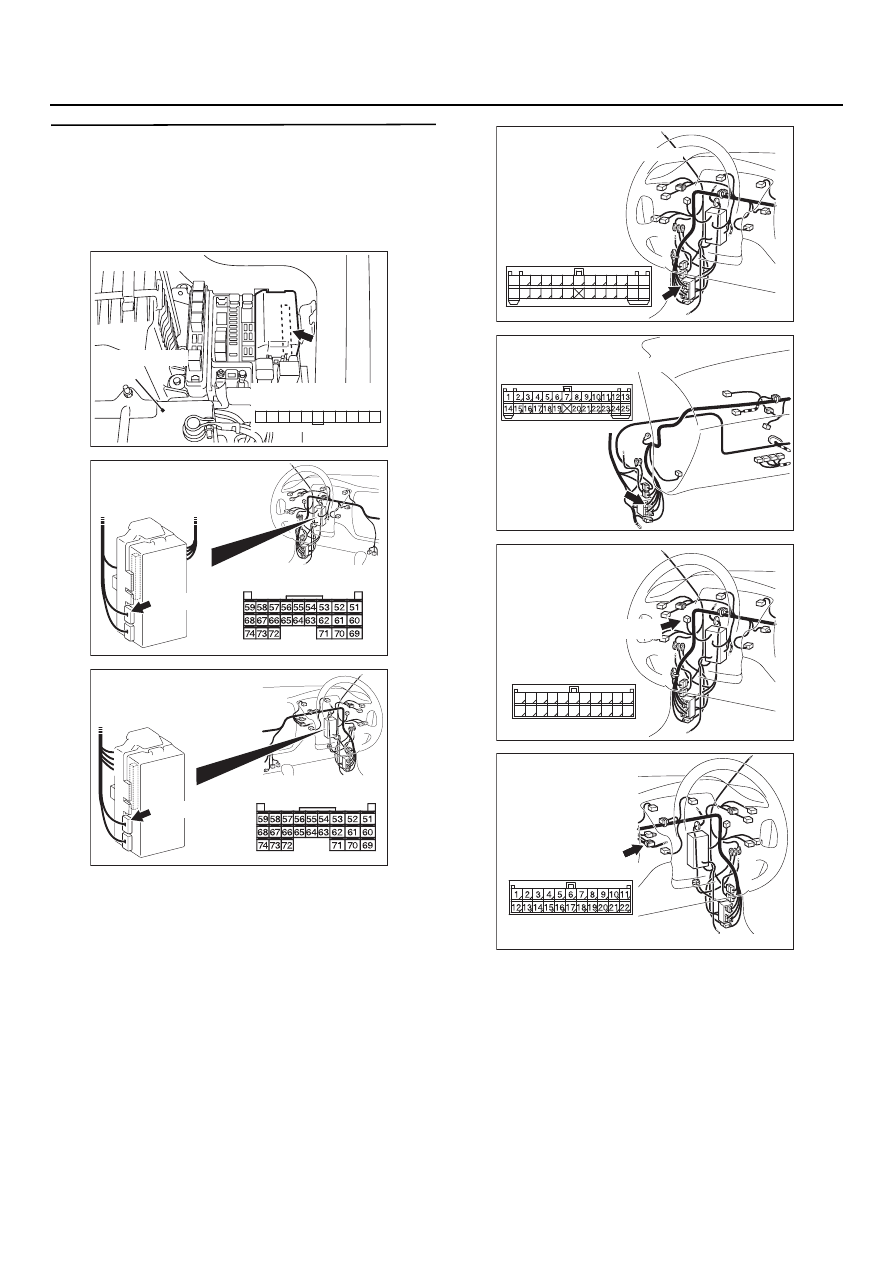

ЭТАП 9. Проверка состояния жгута проводов
между разъемом А
11Х (клемма № 22)
переднего электронного блока управления
и разъемом С
227 (клемма № 59)
электронного блока управления системой
ETACS

NOTE:

Перед проверкой жгута проводов, проверьте
состояние соединительного С35 и промежу
точного разъемов C27 <Автомобили с левым
расположением органов управления>, или
C115 <Автомобили с правым расположением
органов управления>, отремонтируйте
разъем(ы) в случае необходимости.

•

Проверьте состояние линии связи
на наличие обрыва цепи.

B: В норме ли результаты проверки?

ДА :

Переходите к этапу 10.

НЕТ :

Отремонтируйте жгут проводов.

AC301728 AE

Разъем: A
11X

Вид со стороны
блока реле

29

3130

28 27

25

26

24

21

22

23

Аккумуляторная
батарея

AC303810

Разъем: C
227

AC

Монтажный блок (вид сзади)

Вид со стороны
жгута проводов

C227(GR)

<Автомобили с левым рулем>

AC303867

Монтажный блок (вид сзади)

Разъем: C
227

AD

Вид со стороны
жгута проводов

C227(GR)

<Автомобили с правым рулем>

AC303798 AG

18

3

16

15

14

1 2

17

4 5

8

20

19

6 7

21 22

9 10

25

13

24

23

12

11

Разъем: C
27
<Автомобили с левым рулем>

AC303816 AD

Разъем: C
115
<Автомобили с правым рулем>

AC303798

Разъем: C
35
<Автомобили
с левым рулем>

AJ

2

1

3

13

12

14

21

10

5

4

6

16

15

17

7 8 9

19

18

20

11

22

C35 (L)

AC303814

Connector: C
35
<Автомобили
с правым рулем>

AI

C35(L)
