Mitsubishi Lancer / Lancer Wagon. Руководство - часть 319

54C2

ОБЩАЯ ИНФОРМАЦИЯ

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS С МОНИТОРИНГОМ

ОБЩАЯ ИНФОРМАЦИЯ

M1549000100458

Для получения общей информации, касающейся
системы SWS (система электрооборудования
с цифровым электронным управлением),
См. главу 54B, "Общая информация",

CTP. 54B-2

CПЕЦИАЛЬНЫЙ ИНСТРУМЕНТ

M1549000300582

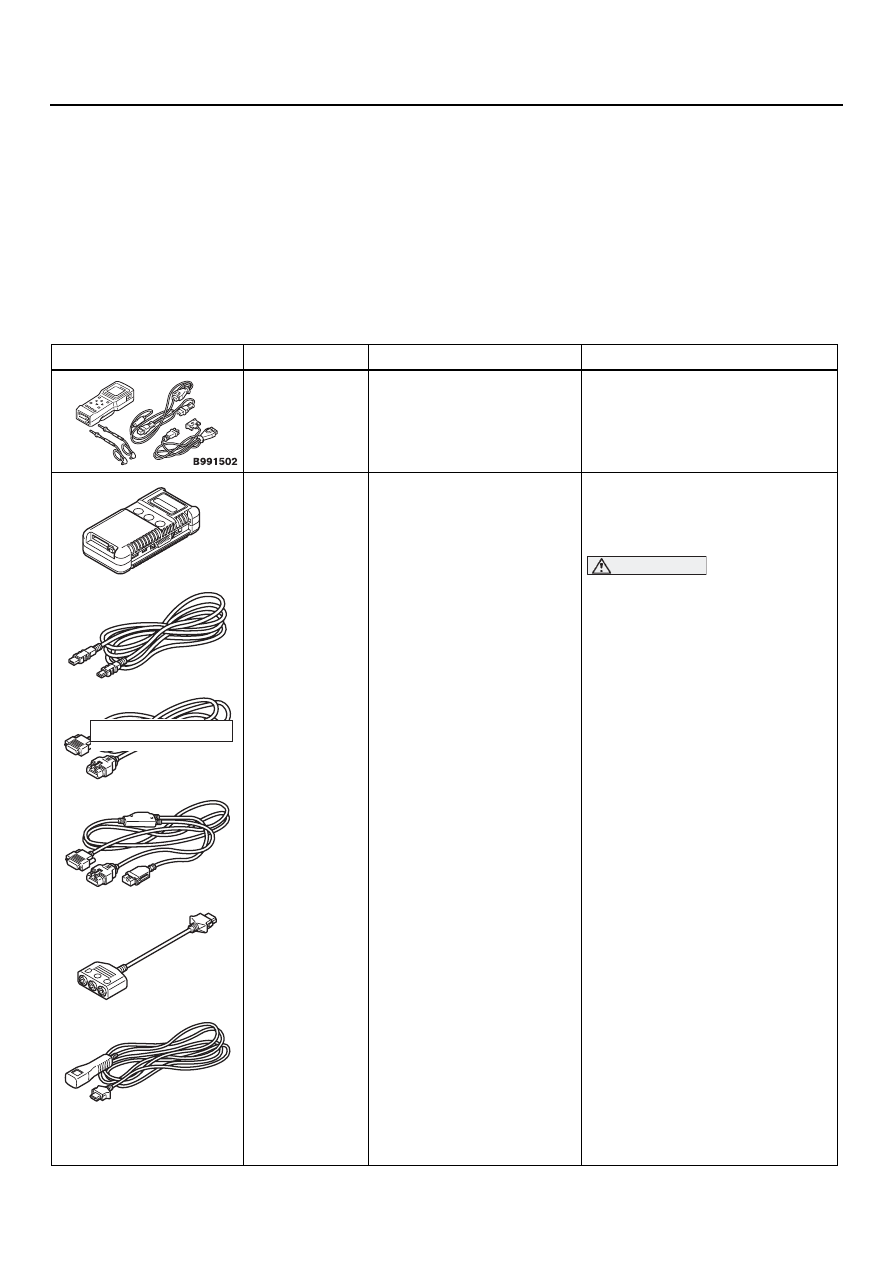

Инструмент

Номер

Название инструмента

Применение

MB991502

Диагностический прибор
MUTII с набором
переходников

Проверка системы SWS
(диагностические коды
и входные сигналы
высвечиваются на экране
прибора MUTII)

MB991955
A: MB991824
B: MB991827
C: MB991910
D: MB991911
Е: MB991825
F: MB991826

Диагностический прибор
MUTIII с набором
переходников
A: Интерфейс связи
автомобиля (V. C. I.)
B: Кабель с разъемом
USB диагностического
прибора MUTIII
C: Главный жгут
проводов "А" прибора
MUTIII (Автомобили
с системой связи CAN)
D: Главный жгут
проводов "В" прибора
MUTIII (Автомобили
без системы связи CAN)
Е: Измерительный
адаптер прибора MUTIII
F: Жгут проводов для
триггерной (пусковой)
схемы прибора MUTIII

Проверка линии связи
системы SWS (проверка
электронного блока
управления и базы данных)

ВНИМАНИЕ

Должен использоваться
главный жгут проводов "В"
(МВ991911) прибора MUTIII.
Для этого автомобиля главный
жгут проводов "А" прибора
MUTIII не должен
использоваться.

MB991910

MB991826

MB991955

MB991911

MB991824

MB991827

MB991825

НЕ ИСПОЛЬЗУЕТСЯ

54C3

CПЕЦИАЛЬНЫЙ ИНСТРУМЕНТ

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS С МОНИТОРИНГОМ

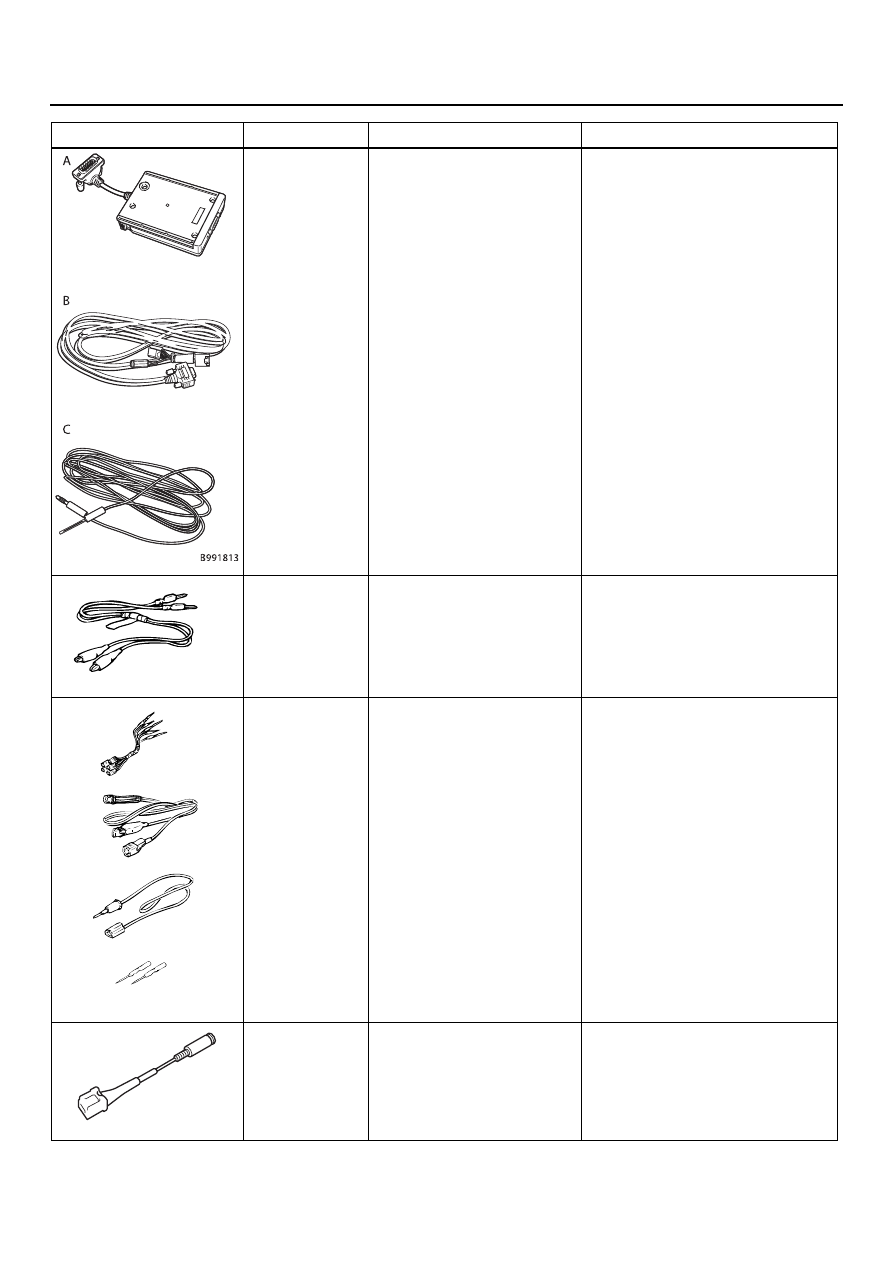

MB991813
A: MB991806
B: MB991812
C: MB991822

Набор приспособлений
для контрольного
устройства системы SWS
A: Картридж
контрольного устройства
системы SWS
B: Жгут проводов для
подключения
контрольного устройства
системы SWS (для
электронного блока
управления)
C: Пробник с кабелем

Проверка линии связи
системы SWS (проверка
электронного блока
управления и базы данных)

MB991529

Жгут проводов
для проверки
диагностических кодов

Проверка входного сигнала
при помощи вольтметра

MB991223
A: MB991219
B: MB991220
C: MB991221
D: MB991222

Набор жгутов проводов
A: Испытательные жгуты
проводов
B: Жгут проводов для
проверки светодиодов
(LED)
C: Переходник жгута
проводов для испытания
светодиодов (LED)
D: Пробник

Проверка состояния цепей
и измерение напряжения на
разъемах и в жгутах проводов
A: При проверке контактного
давления на клеммах
разъемов
B: При проверке цепей
питания
C: При проверке цепей
питания
D: Для подсоединения
мультитестера

MB991896

Переходник для связи
с дверями кузова
автомобиля

Проверка линии связи с
системами дверей кузова
автомобиля
(эксплуатационные данные)

Инструмент

Номер

Название инструмента

Применение

MB991529

MB991223

MB991896

54C4

ПОИСК НЕИСПРАВНОСТЕЙ

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS С МОНИТОРИНГОМ

ПОИСК НЕИСПРАВНОСТЕЙ

ПЕРЕД ПРОВЕДЕНИЕМ ПОИСКА
НЕИСПРАВНОСТЕЙ

M1549014700389

Перед началом поиска неисправностей,
проверьте следующие две позиции.

•

Убедитесь в надежном соединении
электронного блока управления системой
ETACS, монтажного блока (J/B), переднего
электронного блока управления и блока
реле, расположенного в моторном отсеке.

•

Убедитесь в том, что предохранители
и плавкие вставки в исправном состоянии.

ТИПОВОЙ МЕТОД ПОИСКА

НЕИСПРАВНОСТЕЙ

M1549014700389

1. Соберите информацию о возникшей

неисправности у клиента.

2. Проверьте существование описываемой

клиентом ситуации.

NOTE: При возникновении ошибки в линии
связи системы SWS, электронный блок
управления, изолирующийся от линии связи,
выполняет переход в режим аварийной
работы или работы по резервной линии,
поэтому эта неисправность может и не быть
описана в Таблице признаков неисправ
ностей. Однако, причина неисправности
может быть определена при помощи поиска
неисправностей управляющей программой
системы SWS.

AC211883

Неисправно

Проверьте соответствие электронного блока

управления системой ETACS характеристике

автомобиля.

Если блок управления не соответствует требованиям,

замените его необходимым.

Проверьте состояние цепи питания с линиями

связи блока управления, при необходимости,

отремонтируйте.

Соберите информацию о возникшей

неисправности у клиента.

Проверьте существование описываемой

клиентом ситуации.

Электронный блок управления (ECU) проверяет

управляющее устройство (SWS).

Подтверждение номера модификации

и адресата информации

Проверьте таблицу данных при помощи

контрольного устройства (SWS).

Проверьте систему выходного сигнала

Проверьте систему входного сигнала

54C5

ПОИСК НЕИСПРАВНОСТЕЙ

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS С МОНИТОРИНГОМ

3. Подтверждение номера версии и адресата

информации

Проверьте соответствует ли характеристике
автомобиля номер версии системы SWS (0)
и адресат информации (EU без DRL
исполнительное устройство без регистрации
дефектных участков). Если они отличаются,
замените электронный блок управления
системой ETACS исправным.

4. Электронный блок управления проверяет

управляющее устройство системы SWS

Проверьте, нормально ли состояние линий
связи входных или выходных сигналов со
стороны электронного блока управления,
ассоциированных с дефектной функцией.

•

Отображение "ОК"(исправно) на всех,
относящихся к системе, электронных блоках
управления означает, что они связаны между
собой нормально, но система цепей входных
и выходных сигналов может быть неисправ
на. Поэтому, проверьте эксплуатационные
характеристики контрольного устройства
системы SWS.

•

Появление символа "NG"(неисправно) на
какомлибо электронном блоке управления
может означать какуюто неисправность
в электронном блоке управления, для кото
рой появился этот символ: что может быть
связано с системой питания или "массы",
или со жгутом проводов или разъемом
между контрольным устройством системы
SWS и электронным блоком управления.
Проверьте жгут проводов и разъем, связан
ные с этим электронным блоком управления
и проверьте сам электронный блок управления.

5. Проверьте таблицу данных при помощи

контрольного устройства системы SWS.

Выберите дефектную функцию из
диагностического меню функций и проверьте
эксплуатационные данные, которые появ
ляются при каждом показателе функции.
Это позволяет Вам проверить соответствуют
норме или нет передаваемые данные. Вы
можете выяснить в какой из цепей имеется
неисправность: во входной или в выходной
цепи.

NOTE: Наконец, в диагностическом меню
функций имеются эксплуатационные
характеристики для эксплуатационных
данных контрольного устройства системы
SWS для проверки всех позиций каждого
электронного блока управления.

•

Состояние коммутатора не соответствует
изображению эксплуатационных данных:
Система входного сигнала относится
к дефектным функциям

•

Состояние коммутатора соответствует
изображению эксплуатационных данных:
Система выходного сигнала относится
к дефектным функциям

6. Проверьте систему цепи входного сигнала

Проверьте соответствующий переключатель,
датчик, входной сигнал со стороны электрон
ного блока управления, их жгуты проводов
и разъемы.

7. Проверьте систему цепи выходного сигнала

Проверьте выходной сигнал со стороны
электронного блока управления, элементы
электрической нагрузки, их жгуты проводов
и разъемы.

КАК СОЕДИНИТЬСЯ С КОНТРОЛЬНЫМ
УСТРОЙСТВОМ SWS

M1549014800386

ВНИМАНИЕ

Перед подсоединением или отсоединением
контрольного устройства SWS и/или
диагностических приборов MUTII/III
необходимо всегда устанавливать замок
зажигания в положение "LOCK" (OFF)
ВЫКЛЮЧЕНО.

Как подсоединить линию связи
к системе SWS

1. Подсоедините прибор MUTII/III

к диагностическому разъему.

2. Снимите крышку рулевой колонки.
3. Отсоедините разъем переключателя рулевой

колонки.

4. Подсоедините специальный инструмент

жгут проводов управляющего устройства
системы SWS (для электронного блока
управления рулевой колонкой) МВ991812
к разъему переключателя рулевой колонки
и разъему жгута проводов переключателя
рулевой колонки.

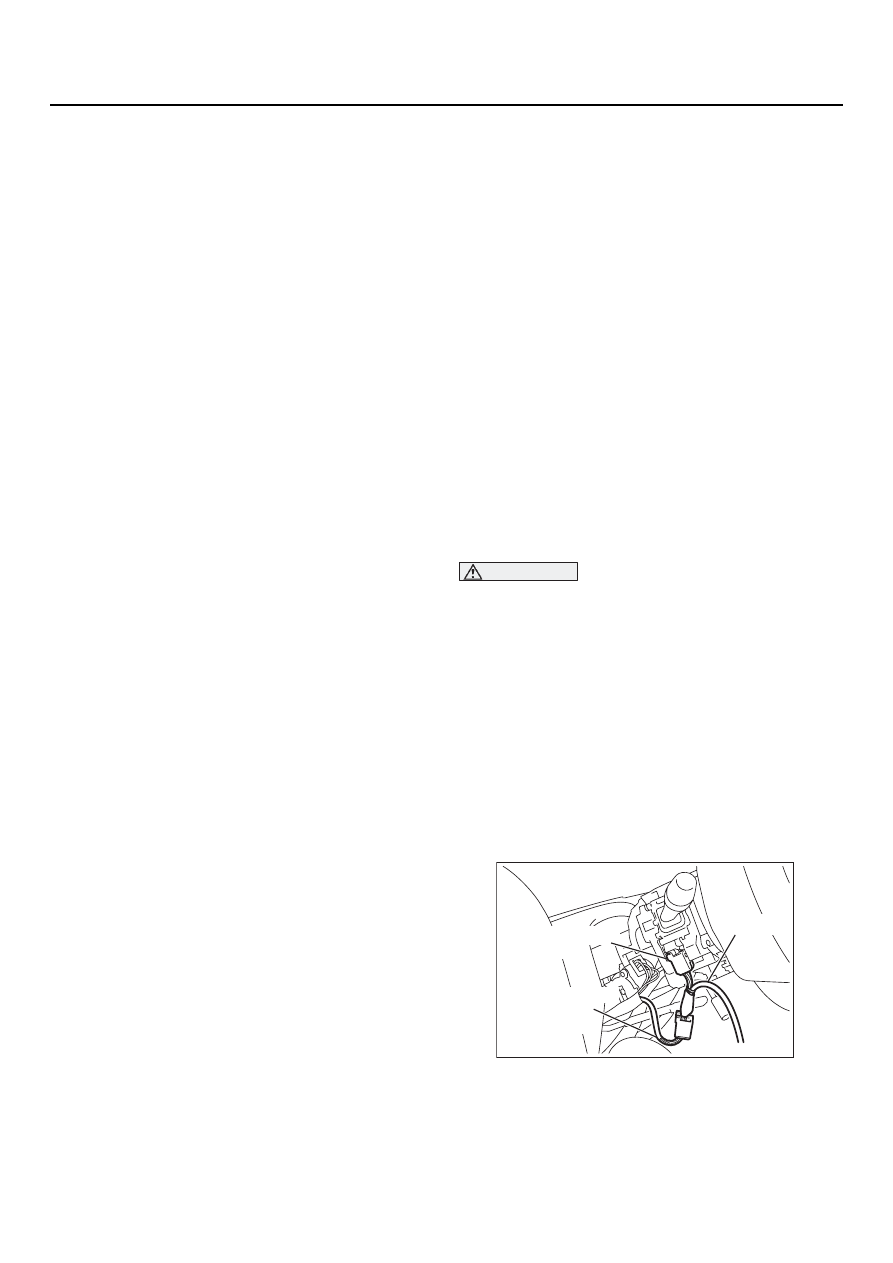

AC103262 AE

MB991812

Разъем подрулевого
переключателя

Разъем подрулевого
переключателя
со стороны жгута
проводов
