Mitsubishi Lancer / Lancer Wagon. Руководство - часть 308





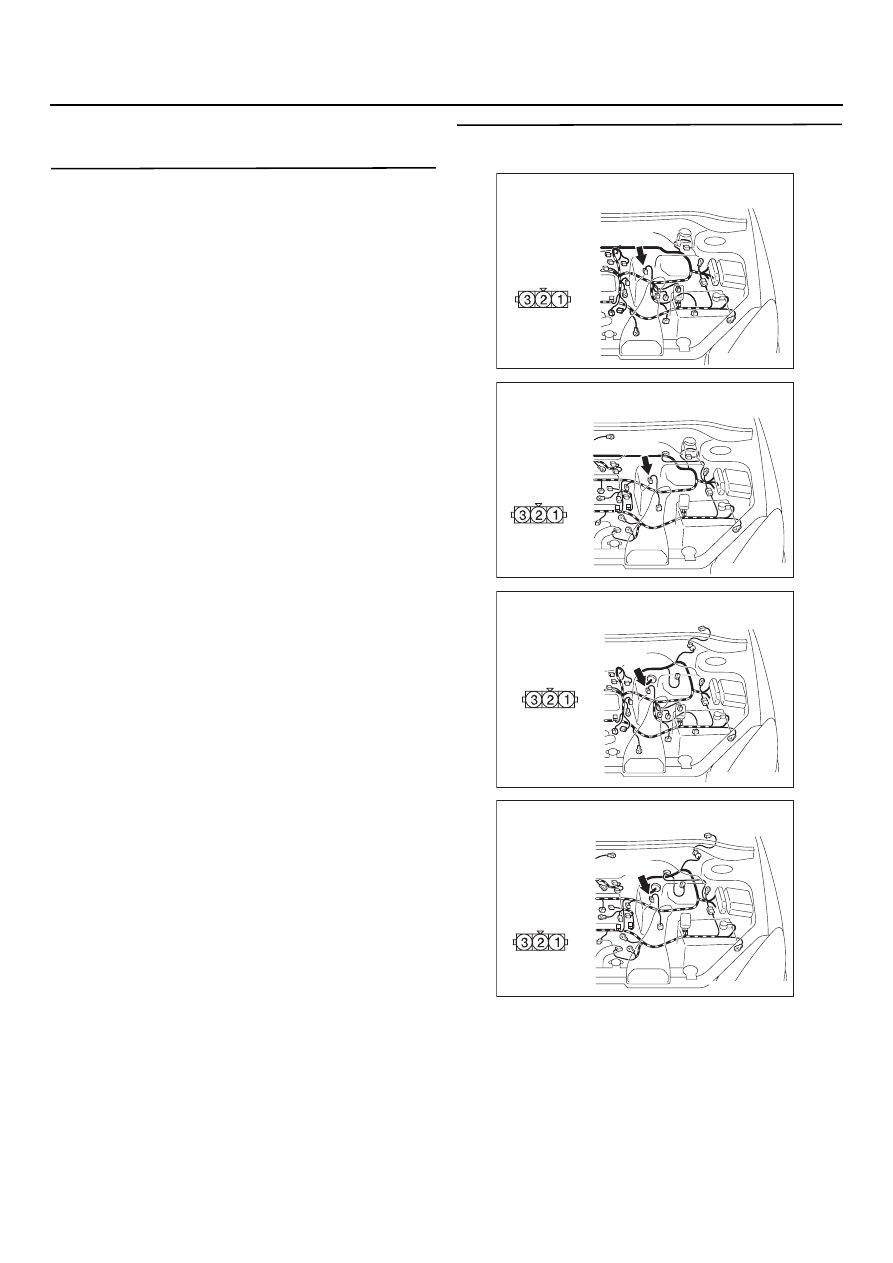

54B

-452

МЕТОДИКИ ПРОВЕРКИ ВХОДНОГО СИГНАЛА

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS БЕЗ МОНИТОРИНГА

МЕТОДИКА ДИАГНОСТИРОВАНИЯ

ЭТАП 1. Проверка состояния спидометра
Проверьте, нормально ли работает спидометр
автомобиля.

B: Появились ли диагностические коды?

ДА :

Перейдите к Этапу 2.

НЕТ :

Продиагностируйте узел панели
приборов (См. главу 54А, "Панель
приборов",

CTP. 54A-40

).

ЭТАП 2. Проверка разъема: Разъем B=07
датчика скорости автомобиля

В норме ли результаты проверки?

ДА :

Перейдите к Этапу 3.

НЕТ :

Отремонтируйте неисправный разъем.

AC303784

Разъем: B=07 <Автомобиль с двигателем 4G1
и с левым расположением органов управления>

AB

BD07(B)

Вид со стороны
жгута проводов

AC303792

Разъем: B=07 <Автомобиль с двигателем 4G6
и с левым расположением органов управления>

AC

BD07(B)

Вид со стороны
жгута проводов

AC303788

Разъем: B=07 <Автомобиль с двигателем 4G1
и с правым расположением органов управл>

AB

Вид со стороны
жгута проводов

BD07(B)

AC303796

Разъем: B=07 <Автомобиль с двигателем 4G6
и с правым расположением органов
управления>

AB

Вид со стороны
жгута проводов

BD07(B)

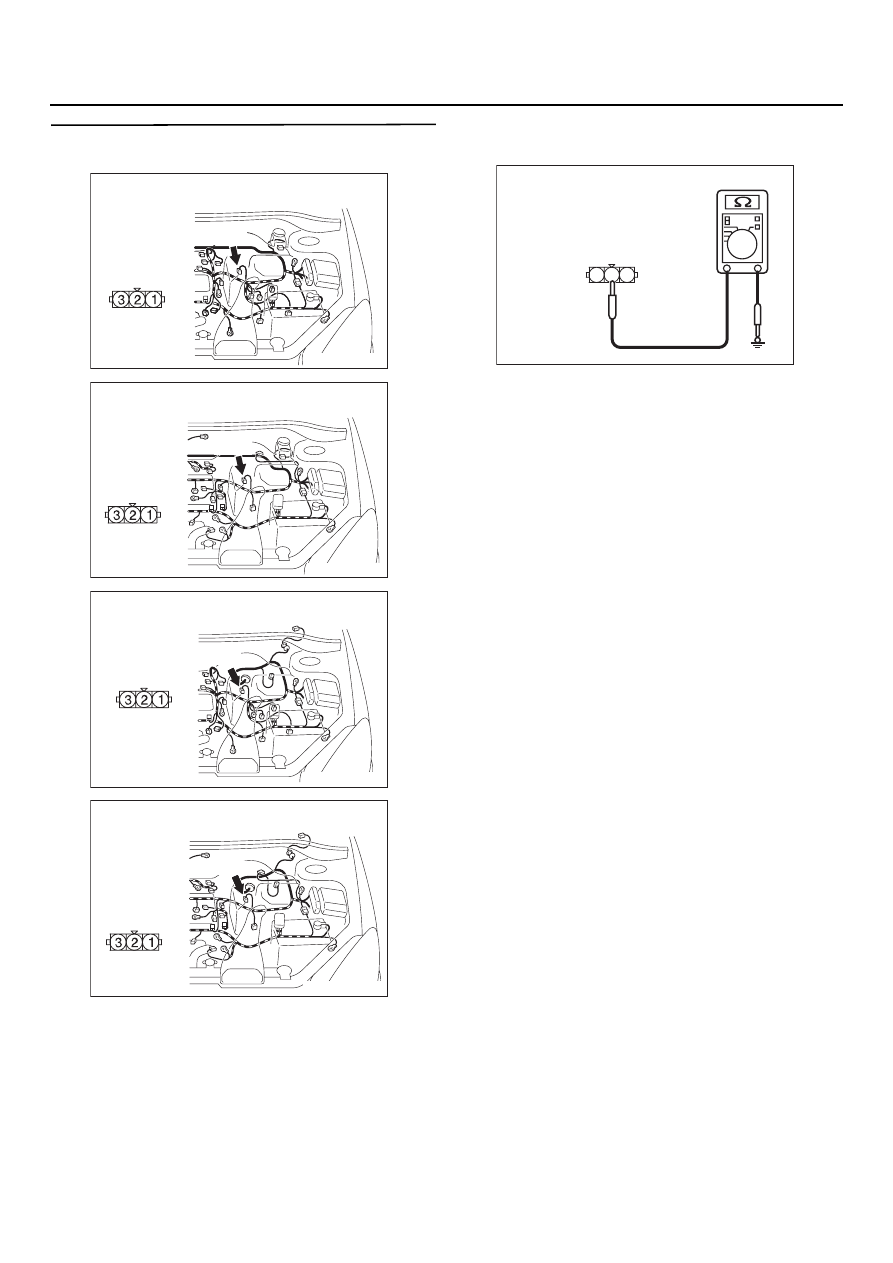

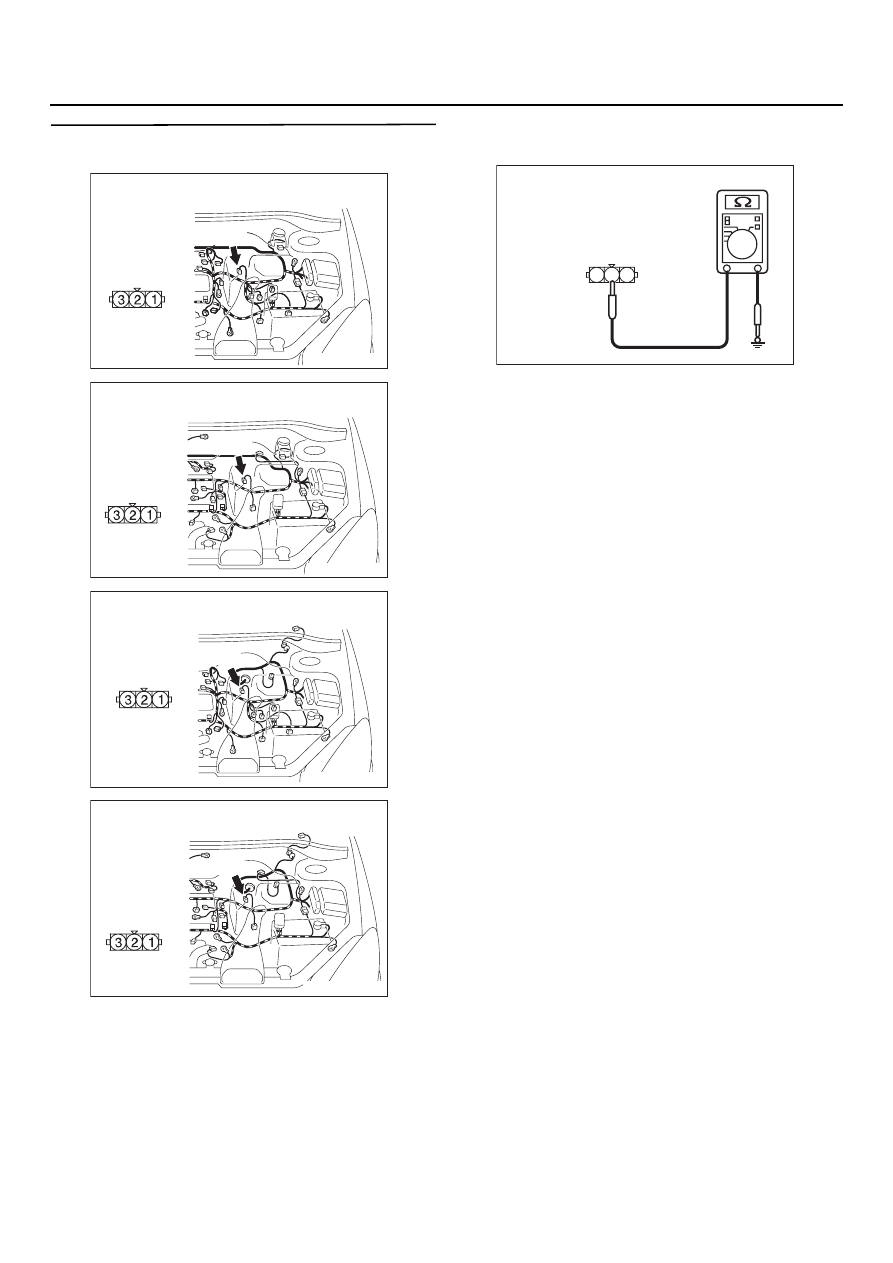

54B

-453

МЕТОДИКИ ПРОВЕРКИ ВХОДНОГО СИГНАЛА

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS БЕЗ МОНИТОРИНГА

ЭТАП 3. Измерение сопротивления на
разъеме В=07 датчика скорости автомобиля

(1) Отсоедините разъем, измерения проводите

со стороны жгута проводов.

(2) Измерьте сопротивление на разъеме ВD07

(клемма № 2) и "массе"

Номинальное значение:
2 Ом не более

B: В норме ли результаты проверки?

ДА :

Перейдите к Этапу 5.

НЕТ :

Перейдите к Этапу 4.

AC303784

Разъем: B=07 <Автомобиль с двигателем 4G1
и с левым расположением органов управления>

AB

BD07(B)

Вид со стороны
жгута проводов

AC303792

Разъем: B=07 <Автомобиль с двигателем 4G6
и с левым расположением органов управления>

AC

BD07(B)

Вид со стороны
жгута проводов

AC303788

Разъем: B=07 <Автомобиль с двигателем 4G1
и с правым расположением органов управл>

AB

Вид со стороны
жгута проводов

BD07(B)

AC303796

Разъем: B=07 <Автомобиль с двигателем 4G6
и с правым расположением органов
управления>

AB

Вид со стороны
жгута проводов

BD07(B)

AC301541 DU

Разъем ВD07
(Вид со стороны
жгута проводов)

1

2

3

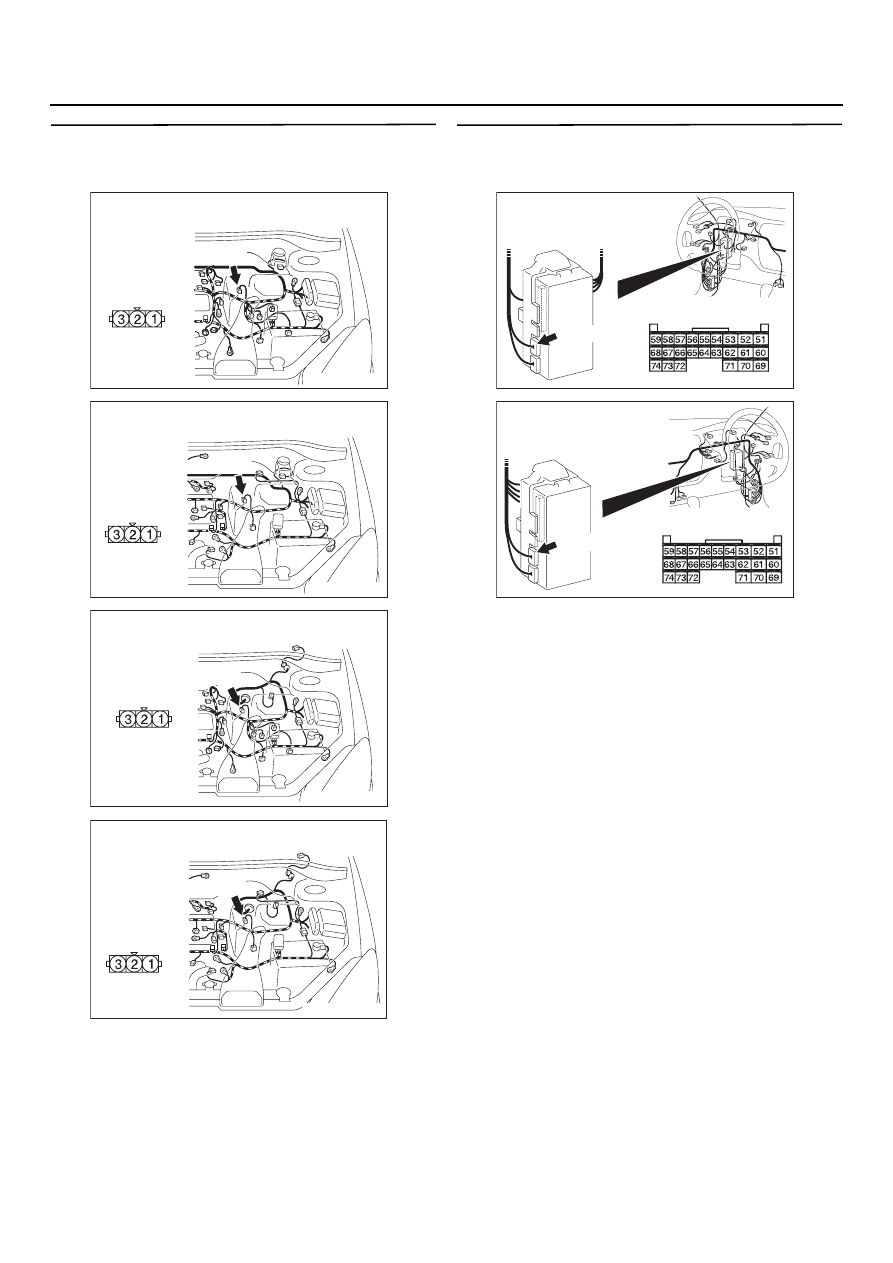

54B

-454

МЕТОДИКИ ПРОВЕРКИ ВХОДНОГО СИГНАЛА

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS БЕЗ МОНИТОРИНГА

ЭТАП 4. Проверка состояния жгута проводов
между разъемом В=07 (клемма № 4) датчика
скорости автомобиля и "массой"

Проверьте состояние линии "массы"
на наличие обрыва цепи.

B: В норме ли результаты проверки?

ДА :

Неисправность может иметь
периодически повторяющийся характер
(См. главу 00, "Процесс поиска
неисправностей/контрольные точки",

CTP. 00-6

).

НЕТ :

Отремонтируйте жгут проводов.

ЭТАП 5. Проверка разъема: Разъем С=227
электронного блока управления системой
ETACS

B: В норме ли результаты проверки?

ДА :

Перейдите к Этапу 6.

НЕТ :

Отремонтируйте неисправный разъем.

AC303784

Разъем: B=07 <Автомобиль с двигателем 4G1
и с левым расположением органов управления>

AB

BD07(B)

Вид со стороны
жгута проводов

AC303792

Разъем: B=07 <Автомобиль с двигателем 4G6
и с левым расположением органов управления>

AC

BD07(B)

Вид со стороны
жгута проводов

AC303788

Разъем: B=07 <Автомобиль с двигателем 4G1
и с правым расположением органов управл>

AB

Вид со стороны
жгута проводов

BD07(B)

AC303796

Разъем: B=07 <Автомобиль с двигателем 4G6
и с правым расположением органов
управления>

AB

Вид со стороны
жгута проводов

BD07(B)

AC303810

Разъем: C=227

AC

Монтажный блок (вид сзади)

Вид со стороны
жгута проводов

CD227(GR)

<Автомобили с левым рулем>

AC303867

Монтажный блок (вид сзади)

Разъем: C=227

AD

Вид со стороны
жгута проводов

CD227(GR)

<Автомобили с правым рулем>

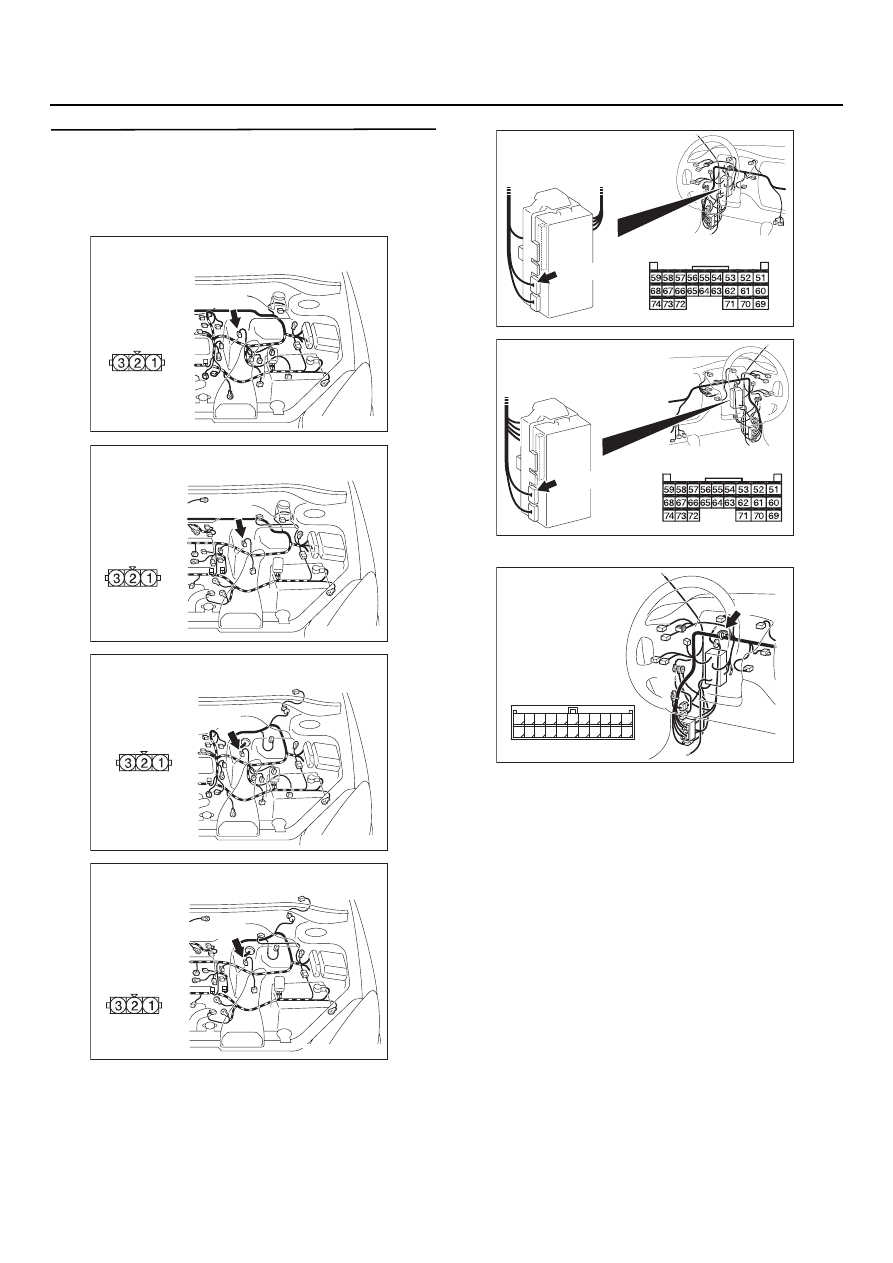

54B

-455

МЕТОДИКИ ПРОВЕРКИ ВХОДНОГО СИГНАЛА

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS БЕЗ МОНИТОРИНГА

ЭТАП 6. Проверка состояния жгута проводов
между разъемом В=07 (клемма № 3) датчика
скорости автомобиля и разъемом С=227
(клемма № 63) электронного блока
управления системой ETACS

NOTE:

AC303784

Разъем: B=07 <Автомобиль с двигателем 4G1
и с левым расположением органов управления>

AB

BD07(B)

Вид со стороны
жгута проводов

AC303792

Разъем: B=07 <Автомобиль с двигателем 4G6
и с левым расположением органов управления>

AC

BD07(B)

Вид со стороны
жгута проводов

AC303788

Разъем: B=07 <Автомобиль с двигателем 4G1
и с правым расположением органов управл>

AB

Вид со стороны
жгута проводов

BD07(B)

AC303796

Разъем: B=07 <Автомобиль с двигателем 4G6
и с правым расположением органов
управления>

AB

Вид со стороны
жгута проводов

BD07(B)

AC303810

Разъем: C=227

AC

Монтажный блок (вид сзади)

Вид со стороны
жгута проводов

CD227(GR)

<Автомобили с левым рулем>

AC303867

Монтажный блок (вид сзади)

Разъем: C=227

AD

Вид со стороны
жгута проводов

CD227(GR)

<Автомобили с правым рулем>

AC303798

Разъем: C=03
<Автомобиль
с левым рулем>

AD

2

1

3

13

12

14

21

10

5

4

6

16

15

17

7 8 9

19

18

20

11

22

CD03 (B)
