Mitsubishi Lancer / Lancer Wagon. Руководство - часть 289

54B

-376

МЕТОДИКА ПОИСКА ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS БЕЗ МОНИТОРИНГА

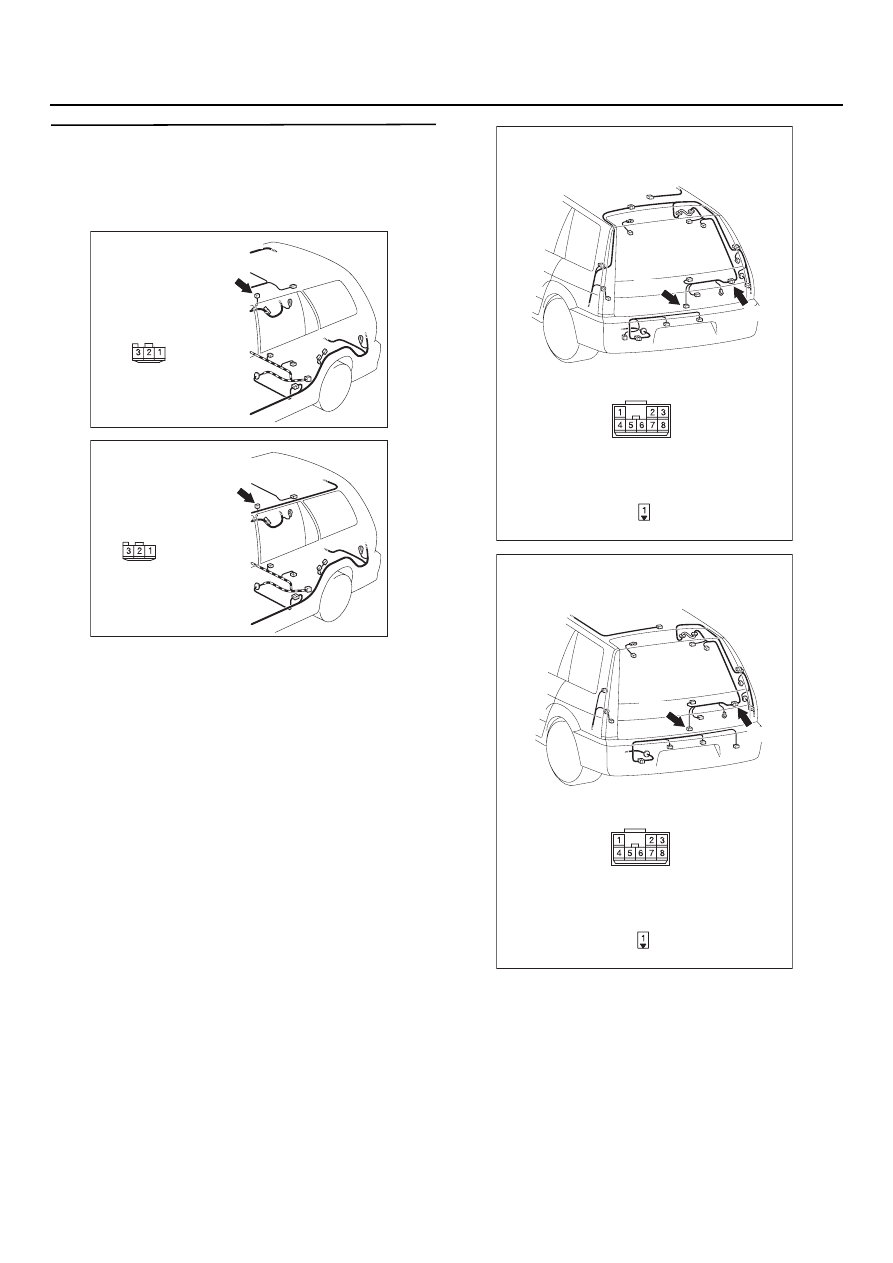

ЭТАП 34. Проверка состояния жгута
проводов от разъема D=10 (клемма № 1)
плафона освещения багажного отделения
до разъема F=17 (клемма № 1) выключателя
задней двери

NOTE: Перед проверкой жгута проводов,
проверьте промежуточный разъем F$12,
отремонтируйте его, в случае необходимости.

•

Проверьте состояние линии "массы"
на наличие обрыва цепи.

B: В норме ли результаты проверки?

ДА :

Перейдите к Этапу 35.

НЕТ :

Отремонтируйте жгут проводов.

AC303917

Вид со стороны
жгута проводов

AC

Разъем: D=10 <Автомобили
с кузовом "Универсал",
с левым расположением
органов управления>

AC303923

Вид со стороны
жгута проводов

AB

Разъем: D=10 <Автомобили
с кузовом "Универсал",
с правым расположением
органов управления>

AC303955

Разъемы: F=12, F=17

<Автомобили с кузовом "Универсал",
с левым расположением органов управления>

AE

FD12

FD17

FD12

Вид со стороны
жгута проводов

FD17

AC303957

Разъемы: F=12, F=17

<Автомобили с кузовом "Универсал",
с правым расположением органов управления>

AE

FD12

FD17

FD12

Вид со стороны
жгута проводов

FD17

54B

-377

МЕТОДИКА ПОИСКА ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS БЕЗ МОНИТОРИНГА

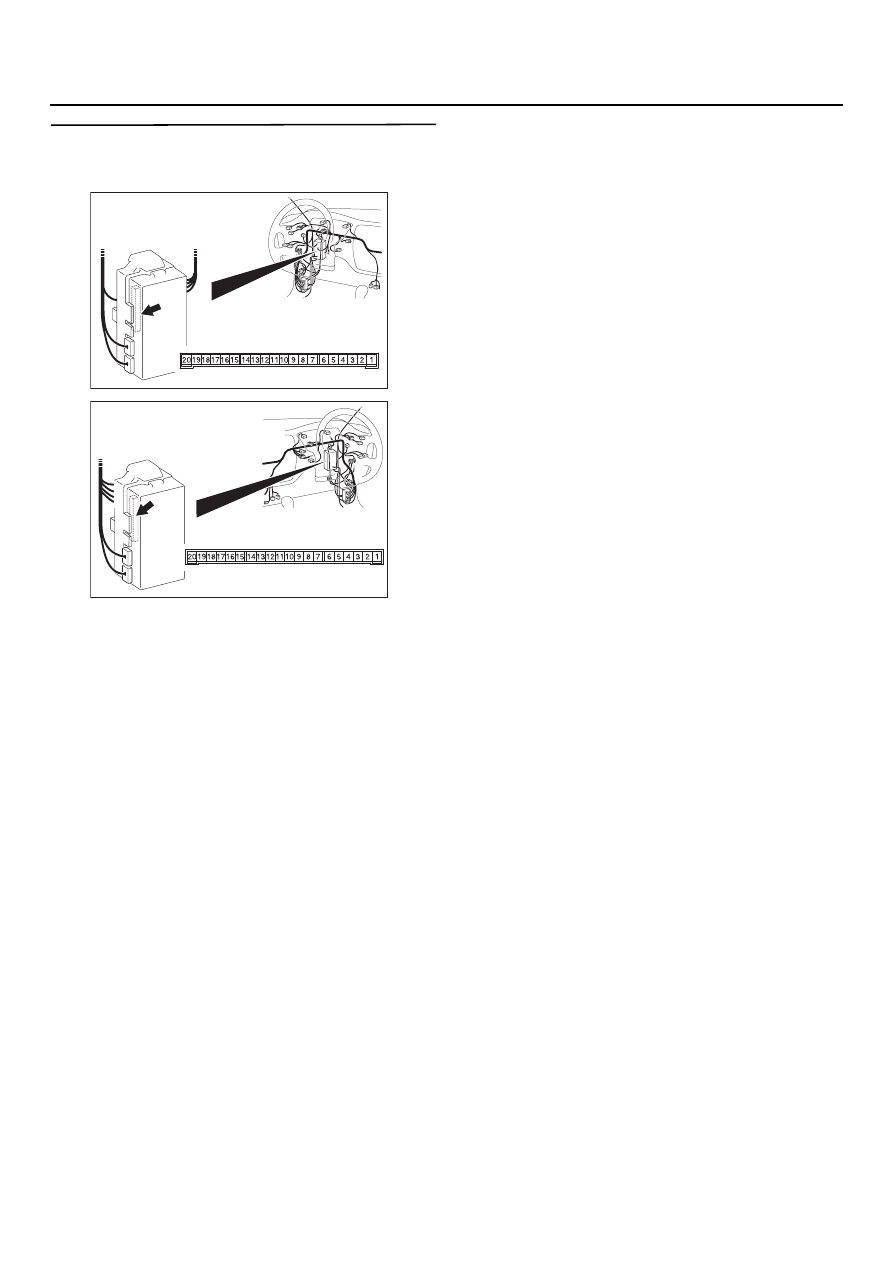

ЭТАП 35. Проверка разъема: Разъем С=225
электронного блока управления системой
ETACS

B: В норме ли результаты проверки?

ДА :

Перейдите к Этапу 36.

НЕТ :

Отремонтируйте неисправный разъем.

AC303810

Разъем: C=225

AB

Вид со стороны монтажного блока

Монтажный блок (вид сзади)

<Автомобили с левым рулем>

AC303867

Монтажный блок (вид сзади)

Разъем: C=225

AB

Вид со стороны монтажного блока

<Автомобили с правым рулем>

54B

-378

МЕТОДИКА ПОИСКА ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS БЕЗ МОНИТОРИНГА

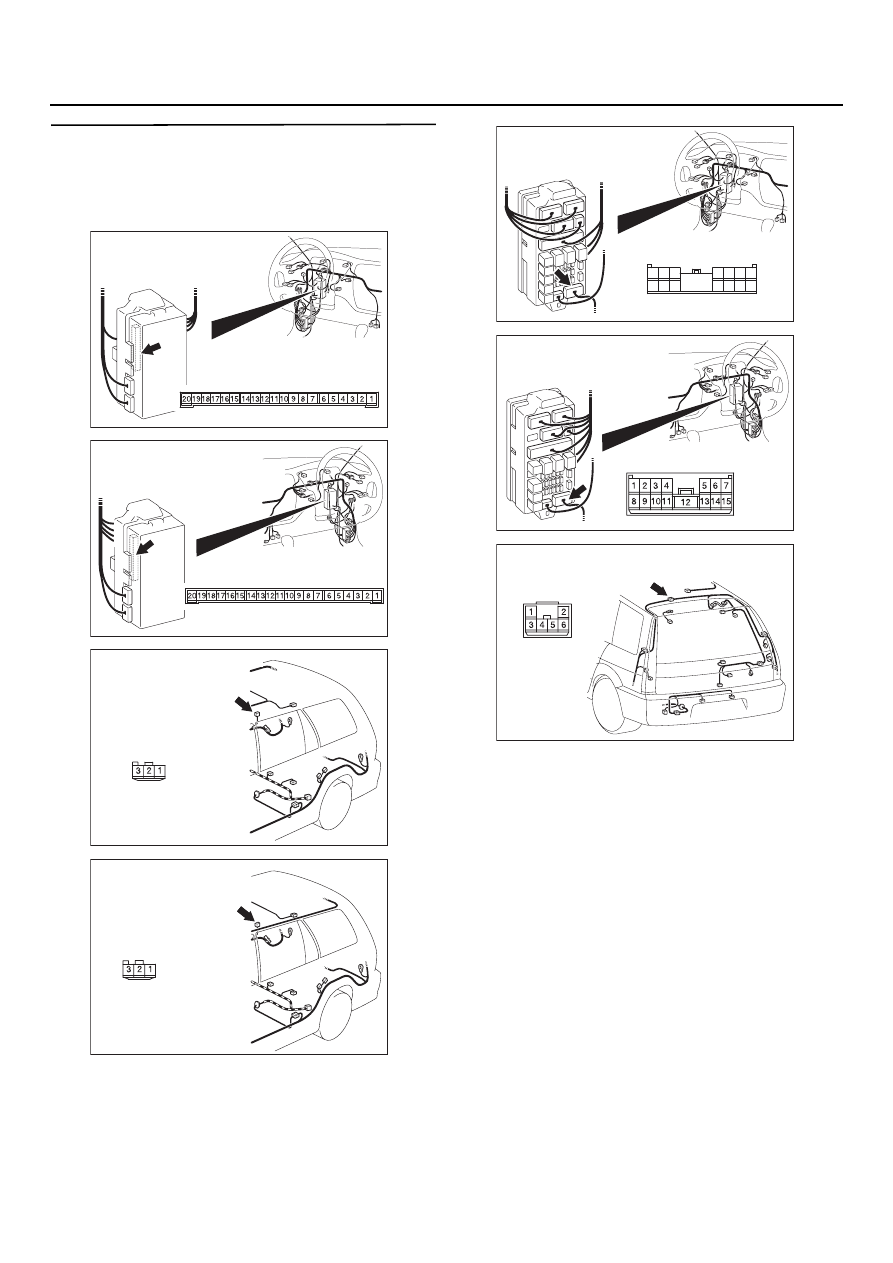

ЭТАП 36. Проверка состояния жгута
проводов от разъема С=225 (клемма № 6)
электронного блока управления системой
ETACS до разъема D=10 (клемма № 3)
плафона освещения багажного отделения

NOTE:

Перед проверкой жгута проводов, проверьте
разъем C$215 монтажного блока <Автомобили
с левым расположением органов управления>
или разъем C$216 <Автомобили с правым
расположением органов управления>
и промежуточный разъем F$02 <Автомобили
с левым расположением органов управления>,
отремонтируйте разъем(ы) в случае
необходимости.

•

Проверьте состояние линии питания
на наличие обрыва цепи.

B: В норме ли результаты проверки?

ДА :

Перейдите к Этапу 37.

НЕТ :

Отремонтируйте жгут проводов.

AC303810

Разъем: C=225

AB

Вид со стороны монтажного блока

Монтажный блок (вид сзади)

<Автомобили с левым рулем>

AC303867

Монтажный блок (вид сзади)

Разъем: C=225

AB

Вид со стороны монтажного блока

<Автомобили с правым рулем>

AC303917

Вид со стороны
жгута проводов

AC

Разъем: D=10 <Автомобили
с кузовом "Универсал",
с левым расположением
органов управления>

AC303923

Вид со стороны
жгута проводов

AB

Разъем: D=10 <Автомобили
с кузовом "Универсал",
с правым расположением
органов управления>

AC303808

Вид со стороны
жгута проводов

Монтажный блок (вид спереди)

Разъем: C=215

AG

<Автомобили с левым рулем>

7

15

5

6

14 13

2

9

12

4 3

10

11

1

8

AC303822

Вид со стороны
жгута проводов

Монтажный блок (вид спереди)

Разъем: C=216

AG

<Автомобили с правым рулем>

AC303954

Разъем: F=02 <Автомобили с кузовом
"Универсал", с левым расположением
органов управления>

AB

54B

-379

МЕТОДИКА ПОИСКА ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS БЕЗ МОНИТОРИНГА

ЭТАП 37. Повторная проверка системы
Убедитесь, что лампы плафонов освещения
багажного отделения работают нормально.

B: В норме ли результаты проверки?

ДА :

Неисправность может иметь
периодически повторяющийся характер
(См. главу 00, "Процесс поиска
неисправностей/контрольные точки",

CTP. 00-6

).

НЕТ :

Замените электронный блок
управления системой ETACS.
