МЕТОДИКА ПОИСКА ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ
СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS БЕЗ МОНИТОРИНГА
ЭТАП 28. Проверка состояния жгута
проводов от разъема С=225 (клемма № 6)
электронного блока управления системой
ETACS до разъема D=09 (клемма № 3)
заднего правого плафона освещения салона
автомобиля
NOTE:
Перед проверкой жгута проводов, проверьте
состояние разъема C$217 монтажного блока,
отремонтируйте его, в случае необходимости.
•
Проверьте состояние линии питания
на наличие обрыва цепи.
B: В норме ли результаты проверки?
ДА :
Перейдите к Этапу 29.
НЕТ :
Отремонтируйте жгут проводов.
ЭТАП 29. Повторная проверка системы
Убедитесь, что лампа заднего правого плафона
освещения салона работает нормально.
B: В норме ли результаты проверки?
ДА :
Неисправность может иметь
периодически повторяющийся характер
(См. главу 00, "Процесс поиска
неисправностей/контрольные точки",
CTP. 00-6
).
НЕТ :
Замените электронный блок
управления системой ETACS.
AC303810

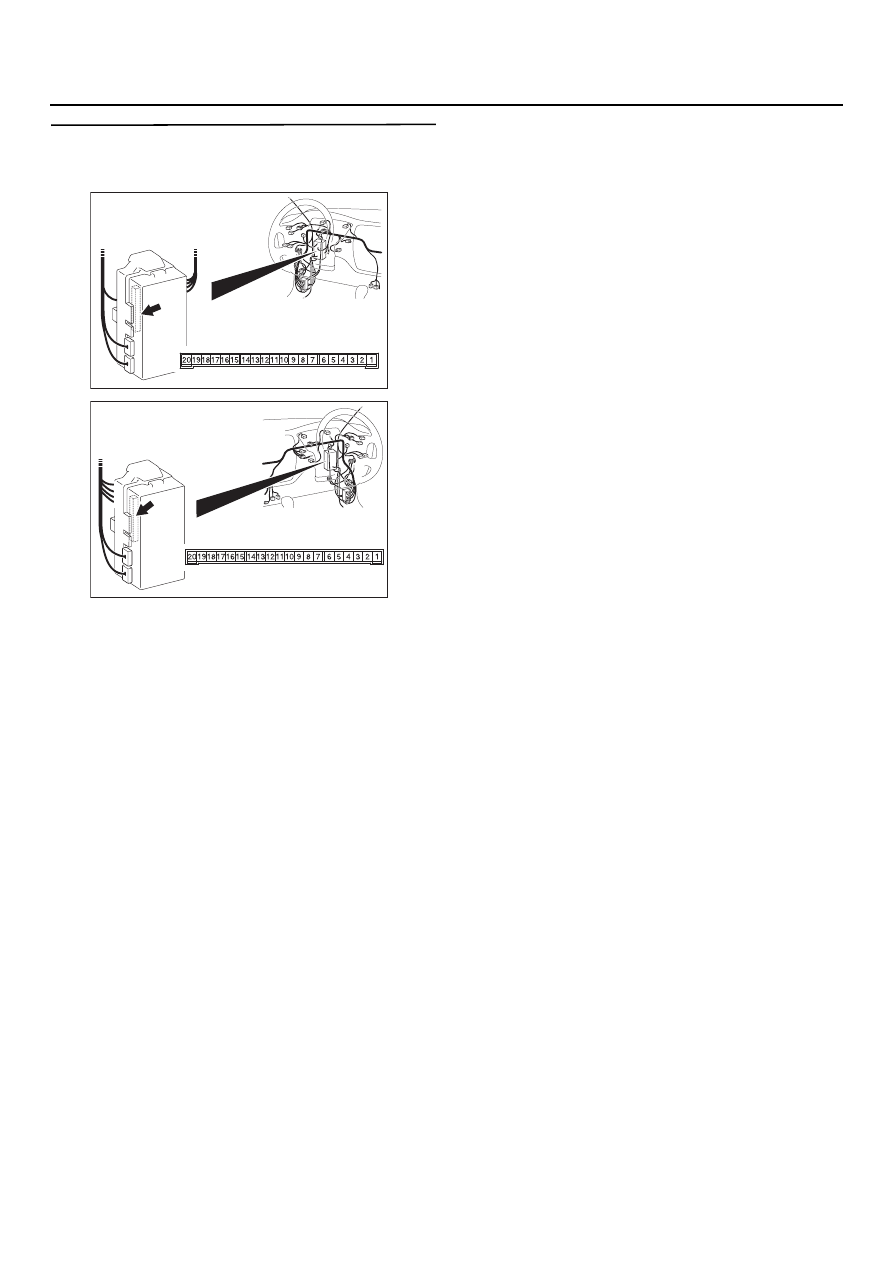

Разъем: C=225
AB
Вид со стороны монтажного блока
Монтажный блок (вид сзади)
<Автомобили с левым рулем>
AC303867
Монтажный блок (вид сзади)
Разъем: C=225
AB
Вид со стороны монтажного блока
<Автомобили с правым рулем>

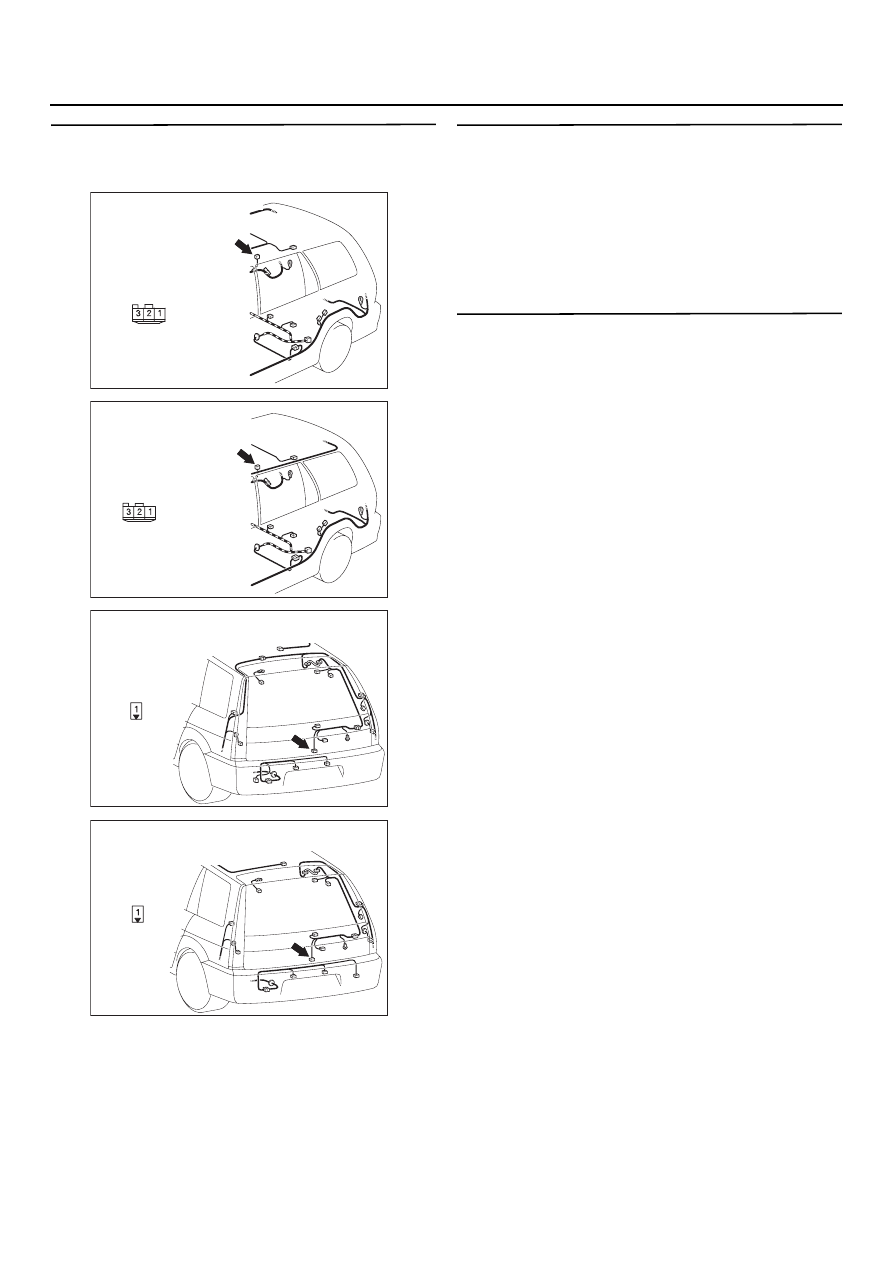

AC303915 AK
Вид со стороны
жгута проводов
Разъем: D=09 <Автомобили
с кузовом "Универсал",
с левым расположением
органов управления
и не оборудованные
шторкой безопасности>

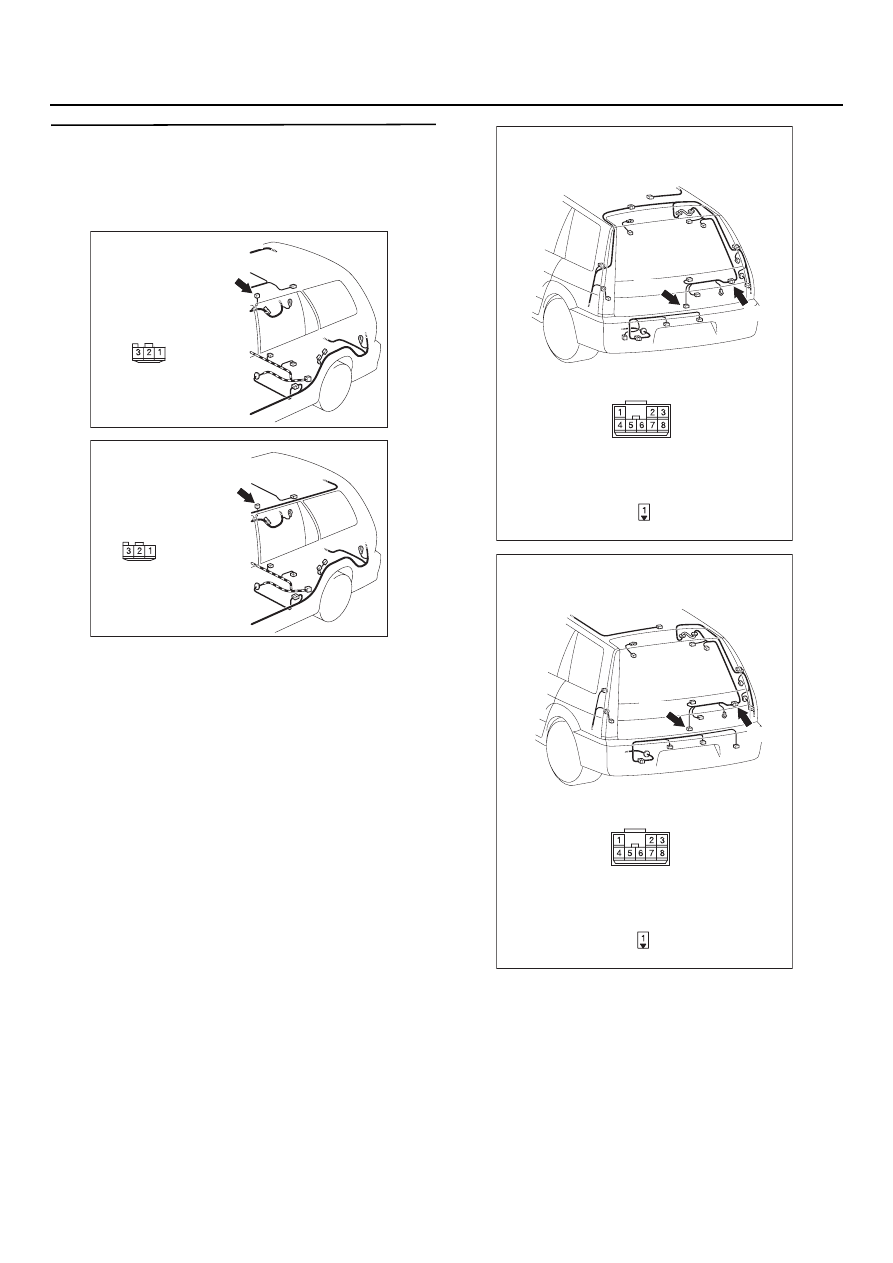

AC303921 AH
Вид со стороны
жгута проводов
Разъем: D=09 <Автомобили
с кузовом "Универсал",
с правым расположением
органов управления
и не оборудованные
шторкой безопасности>

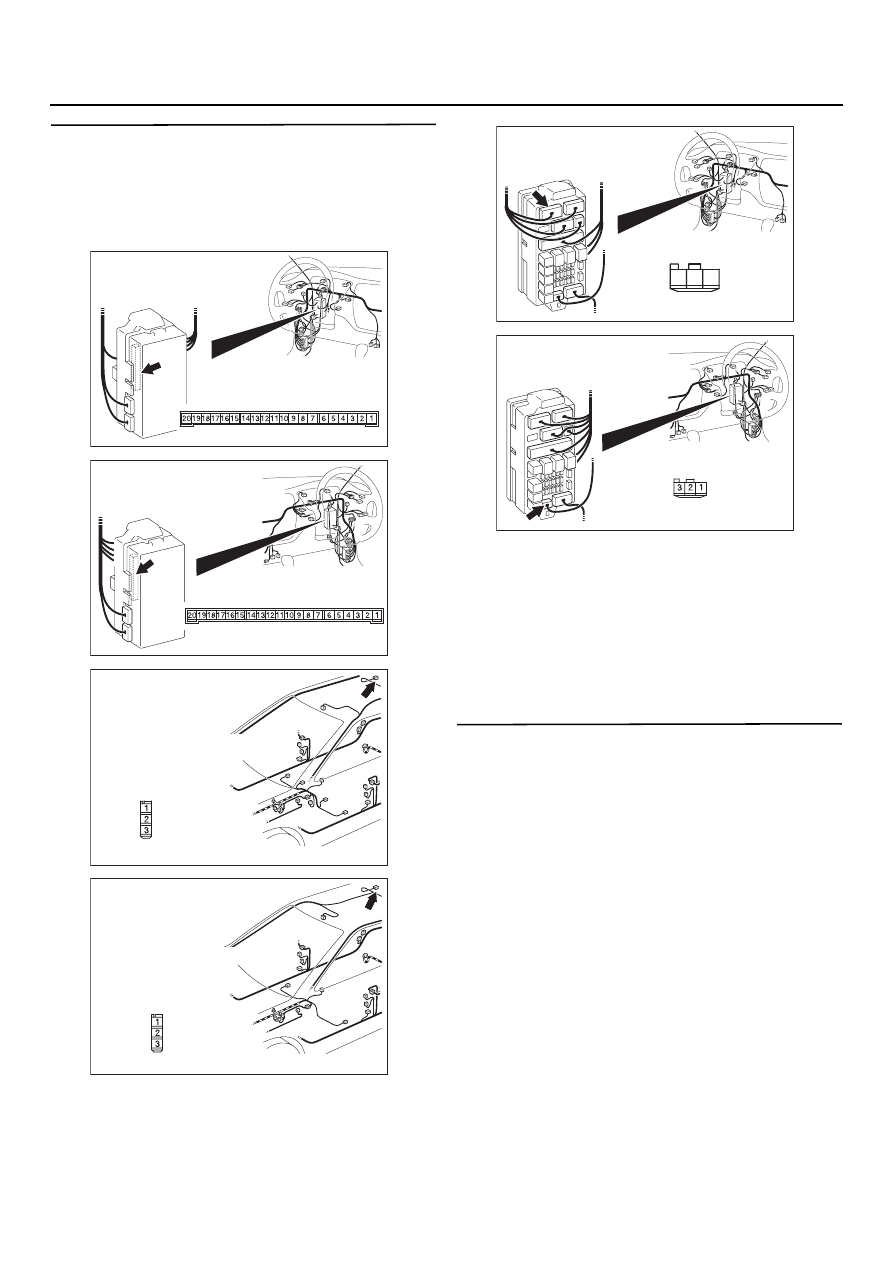

AC303808
Вид со стороны
жгута проводов
Монтажный блок (вид спереди)
Разъем: C=217
AH
<Автомобиль с левым рулем>
3
1
2
AC303822
Вид со стороны
жгута проводов
Монтажный блок (вид спереди)
Разъем: C=217
AH
<Автомобиль с правым рулем>
