Mitsubishi Lancer / Lancer Wagon. Руководство - часть 276





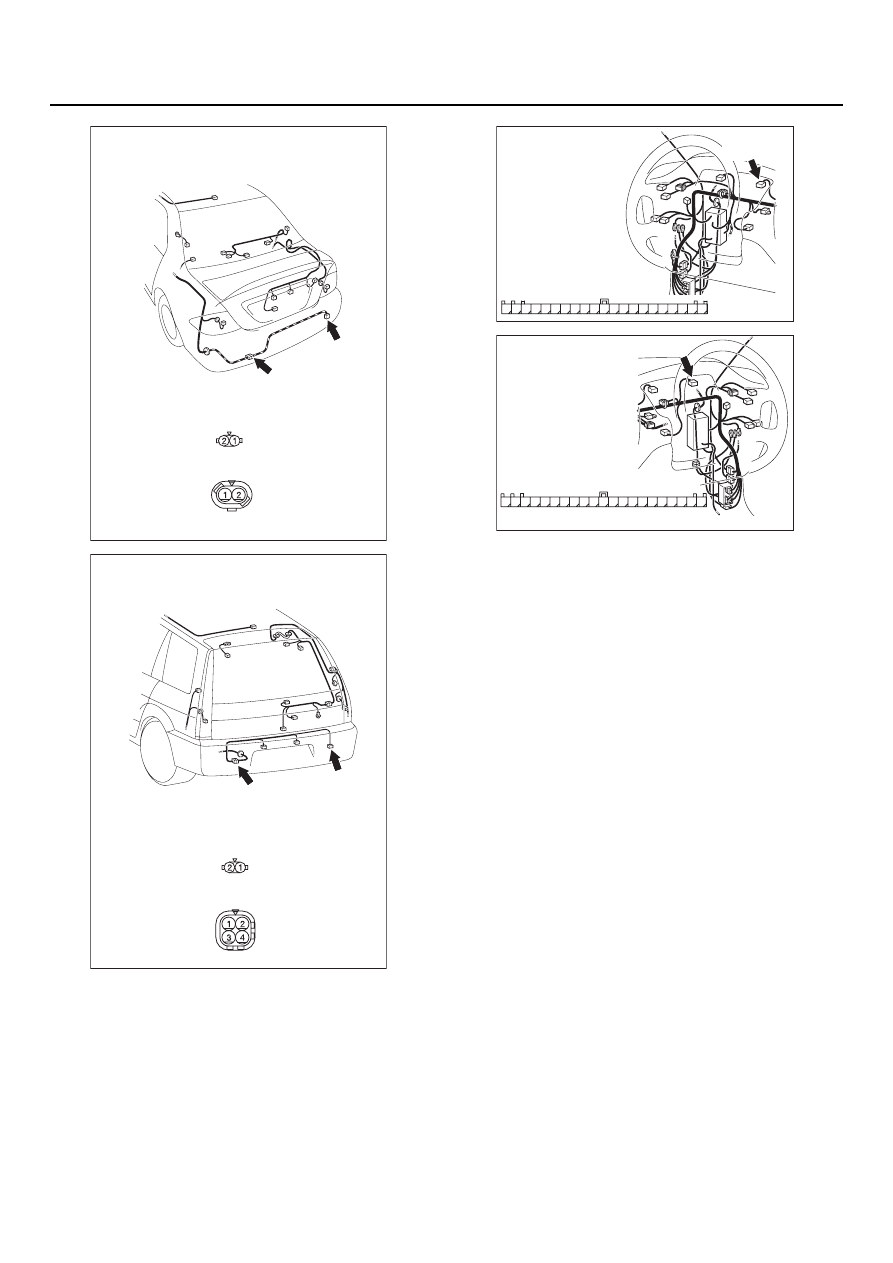

54B

-324

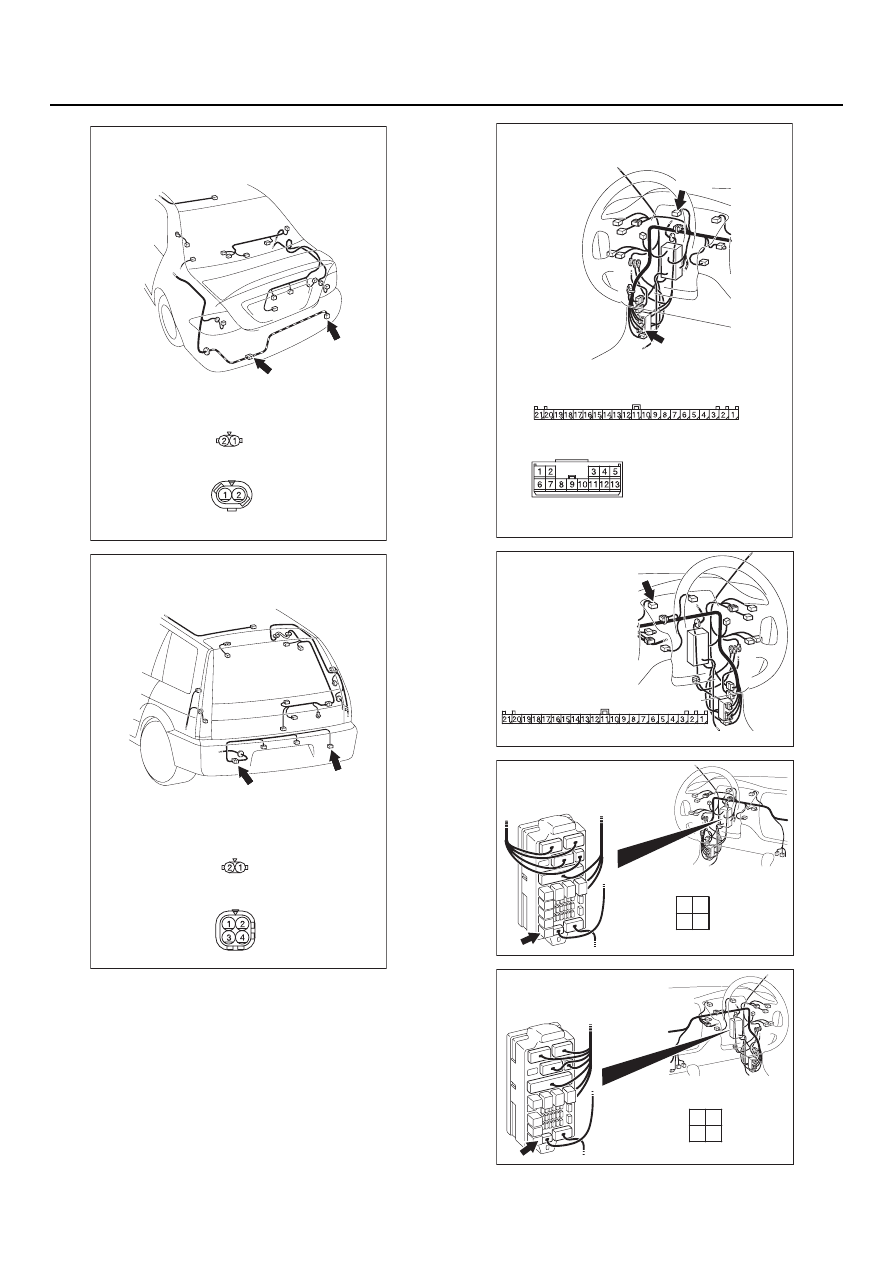

МЕТОДИКА ПОИСКА ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS БЕЗ МОНИТОРИНГА

NOTE: Перед проверкой жгута проводов,
проверьте промежуточный разъем F$19
<Задние противотуманные фонари>
отремонтируйте разъем в случае
необходимости.

Проверьте состояние линии "массы"
на наличие обрыва цепи.

B: В норме ли результаты проверки?

ДА :

Неисправность может иметь
периодически повторяющийся характер
(См. главу 00, "Процесс поиска
неисправностей/контрольные точки",

CTP. 00-6

).

НЕТ :

Отремонтируйте жгут проводов.

AC303946

Разъемы: F=14, F=19
<Автомобиль с кузовом "Седан" и с правым
расположением органов управления>

AE

FD19(GR)

FD20

FD19

Вид со стороны
жгута проводов

FD14

AC303957

Разъемы: F=14, F=19

<Автомобиль с кузовом "Универсал" и с правым
расположением органов управления>

AD

FD19(GR)

FD14

FD19

FD14

Вид со стороны
жгута проводов

AC303798

Разъем: C=06
<Автомобили
с левым рулем>

AF

Со стороны жгута проводов

CD06 (L)

31

35

36

37

38

39

40

41

45

46

47

48

49

50

51

34

44

33

43

32

42

AC303814

Разъем: C=06
<Автомобили
с правым рулем>

AD

Со стороны жгута проводов

31

35

36

37

38

39

40

41

45

46

47

48

49

50

51

34

44

33

43

32

42

CD06 (L)

54B

-325

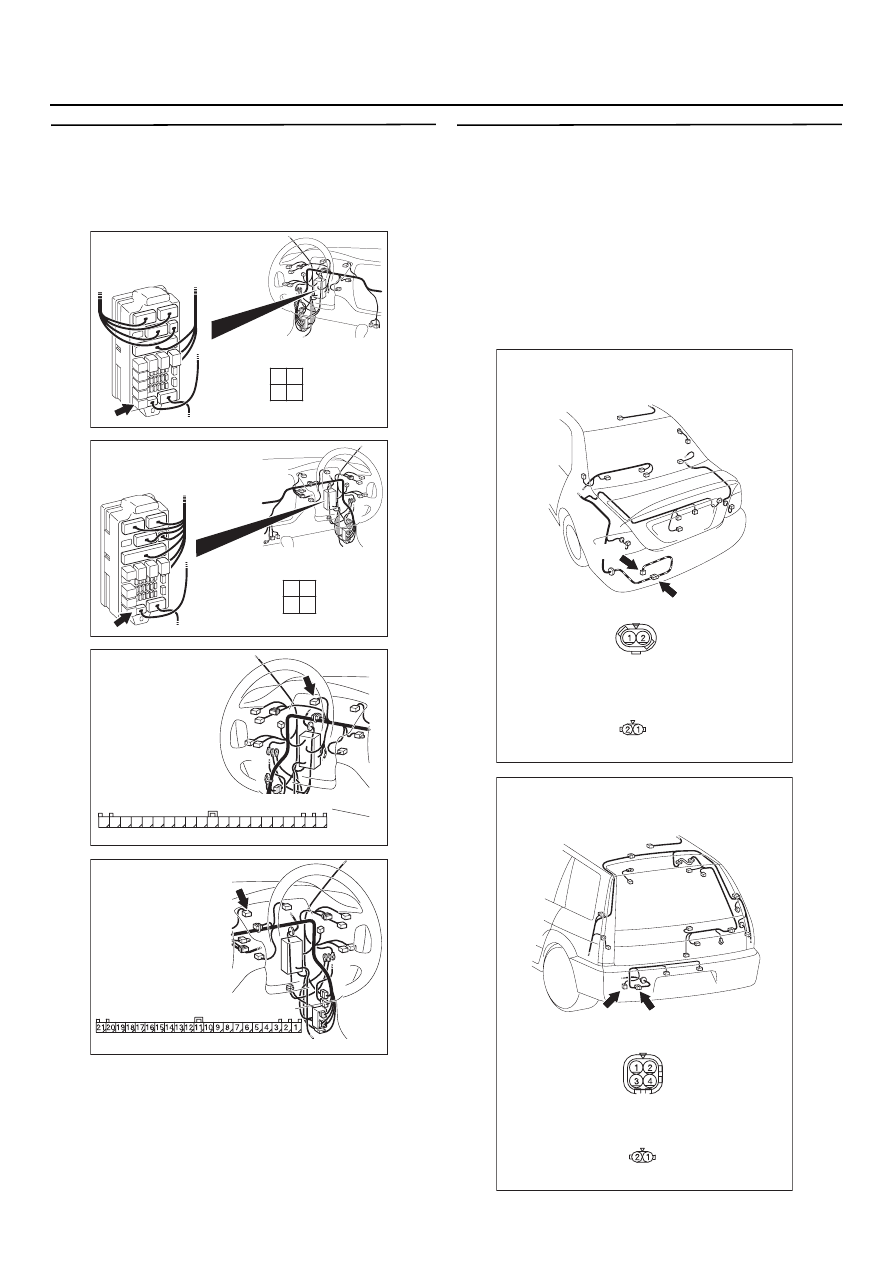

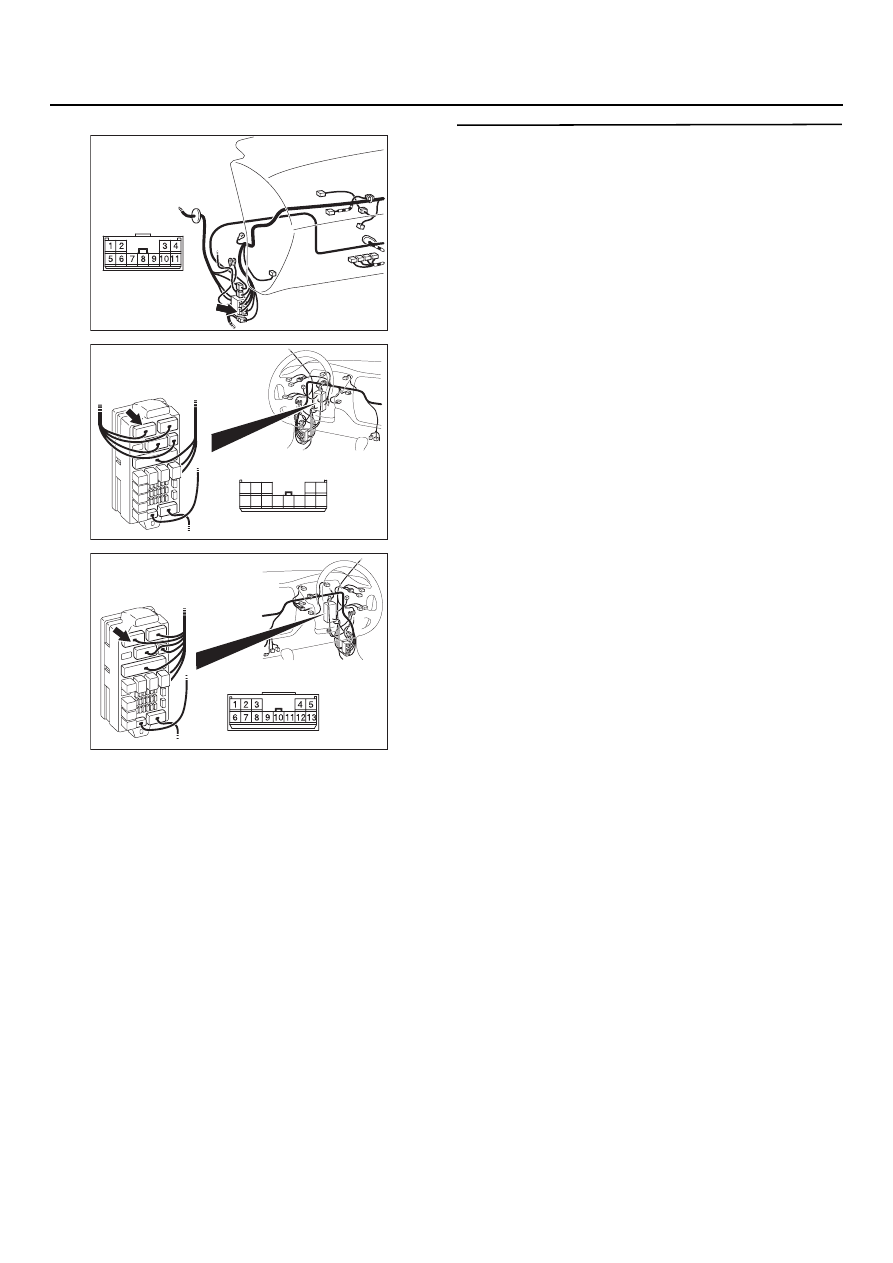

МЕТОДИКА ПОИСКА ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS БЕЗ МОНИТОРИНГА

ЭТАП 5. Проверка разъема: Разъем С=218
реле задних противотуманных фонарей,
разъем C=04 <индикатор включения задних
противотуманных фонарей> комбинации
приборов

B: В норме ли результаты проверки?

ДА :

Перейдите к Этапу 6.

НЕТ :

Отремонтируйте неисправный разъем.

ЭТАП 6. Проверка состояния жгута проводов
от разъема F=20 <Автомобили с левым
расположением органов управления>,
разъема F=14 <Автомобили с правым
расположением органов управления>
задних противотуманных фонарей (клемма
№ 2), разъема C=04 <Индикатора включения
задних противо= туманных фонарей> панели
приборов (клемма № 21) до разъема С=218
(клемма № 1) реле задних противотуманных
фонарей

AC303808

Вид со стороны
монтажного блока

Монтажный блок (вид спереди)

Разъем: C=218

AI

<Автомобиль с левым рулем>

3

1

2

4

AC303822

Монтажный блок (вид спереди)

Разъем: C=218

AI

Вид со стороны
монтажного блока

3

1

2

4

<Автомобиль с правым рулем>

AC303798

Разъем: C=04
<Автомобиль
с левым рулем>

AE

Вид со стороны жгута проводов

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

AC303814

Разъем: C=04
<Автомобиль
с правым рулем>

AC

Вид со стороны жгута проводов

AC303944

Разъемы: F=19, F=20
<Автомобиль с кузовом "Седан" и с левым
расположением органов управления>

FD19

Вид со стороны
жгута проводов

FD20

AE

FD19(GR)

FD20

AC303955

Разъемы: F=19, F=20

<Автомобиль с кузовом "Универсал" и с левым
расположением органов управления>

AD

FD19(GR)

FD20

FD19

FD20

Вид со стороны
жгута проводов

54B

-326

МЕТОДИКА ПОИСКА ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS БЕЗ МОНИТОРИНГА

AC303946

Разъемы: F=14, F=19
<Автомобиль с кузовом "Седан" и с правым
расположением органов управления>

AE

FD19(GR)

FD20

FD19

Вид со стороны
жгута проводов

FD14

AC303957

Разъемы: F=14, F=19

<Автомобиль с кузовом "Универсал" и с правым
расположением органов управления>

AD

FD19(GR)

FD14

FD19

FD14

Вид со стороны
жгута проводов

AC303799

Разъемы: C=04, C=22

AF

CD22

CD04

<Автомобиль с левым рулем>

CD04

Вид со стороны жгута проводов

CD22

AC303814

Разъем: C=04
<Автомобиль
с правым рулем>

AC

Вид со стороны жгута проводов

AC303808

Вид со стороны
монтажного блока

Монтажный блок (вид спереди)

Разъем: C=218

AI

<Автомобиль с левым рулем>

3

1

2

4

AC303822

Монтажный блок (вид спереди)

Разъем: C=218

AI

Вид со стороны
монтажного блока

3

1

2

4

<Автомобиль с правым рулем>

54B

-327

МЕТОДИКА ПОИСКА ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS БЕЗ МОНИТОРИНГА

NOTE:

Перед проверкой жгута проводов, проверьте
состояние промежуточного разъема C$22
<Автомобили с левым расположением органов
управления $ задние противотуманные
фонари>, разъем C$117 <Автомобили с правым
расположением органов управления $ задние
противотуманные фонари>, разъем F$19
<Задние противотуманные фонари> и разъем
С$208 монтажного блока, отремонтируйте
разъем(ы) в случае необходимости.

Проверьте состояние выходных линий
на наличие обрыва цепи.

B: В норме ли результаты проверки?

ДА :

Перейдите к Этапу 7.

НЕТ :

Отремонтируйте жгут проводов.

ЭТАП 7. Повторная проверка системы
Проверьте и убедитесь в том, что задние
противотуманные фонари и индикаторы их
включения работают нормально.

B: В норме ли результаты проверки?

Фары головного света нормально загораются
как в режиме дальнего, так и ближнего
света :

Неисправность может иметь

периодически повторяющийся характер
(См. главу 00, "Процесс поиска
неисправностей/контрольные точки",

CTP. 00-6

).

Задние противотуманные фары не горят :

Замените лампу(ы) задних
противотуманных фонарей.

Индикатор включения задних
противотуманных фонарей не горит :

Замените панель приборов в сборе.

AC303816

Разъем: C=117
<Автомобиль
с правым рулем>

AE

CD117(B)

AC303808

Вид со стороны
жгута проводов

Монтажный блок (вид спереди)

Разъем: C=208

AC

<Автомобиль с левым рулем>

5 4 3

2 1

13 12 11 10 9 8 7 6

AC303822

Вид со стороны
жгута проводов

Монтажный блок (вид спереди)

Разъем: C=208

AC

<Автомобиль с правым рулем>
