МЕТОДИКА ПОИСКА ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS БЕЗ МОНИТОРИНГА

МЕТОДИКА ПРОВЕРКИ К=3: Передние противотуманные фары или индикатор их включения
нормально не работают

ВНИМАНИЕ

При замене электронного блока
управления, убедитесь в исправности
цепей входных и выходных сигналов.

Цветовая кодировка проводов
B : Черный     LG : БледноDзеленый     G : Зеленый     L : Синий     W : Белый     Y : Желтый     SB : Голубой
BR : Коричневый     O : Оранжевый     GR : Серый     R : Красный     P : Розовый     V : Фиолетовый

Аккумуляторная
батарея

БЛОК
РЕЛЕ

РЕЛЕ
ПРОТИВОТУМАННЫХ ФАР

Передний ЭБУ

КОМБИНАЦИЯ
ПРИБОРОВ

Лампы противоD
туманных фар
(левая)    (правая)

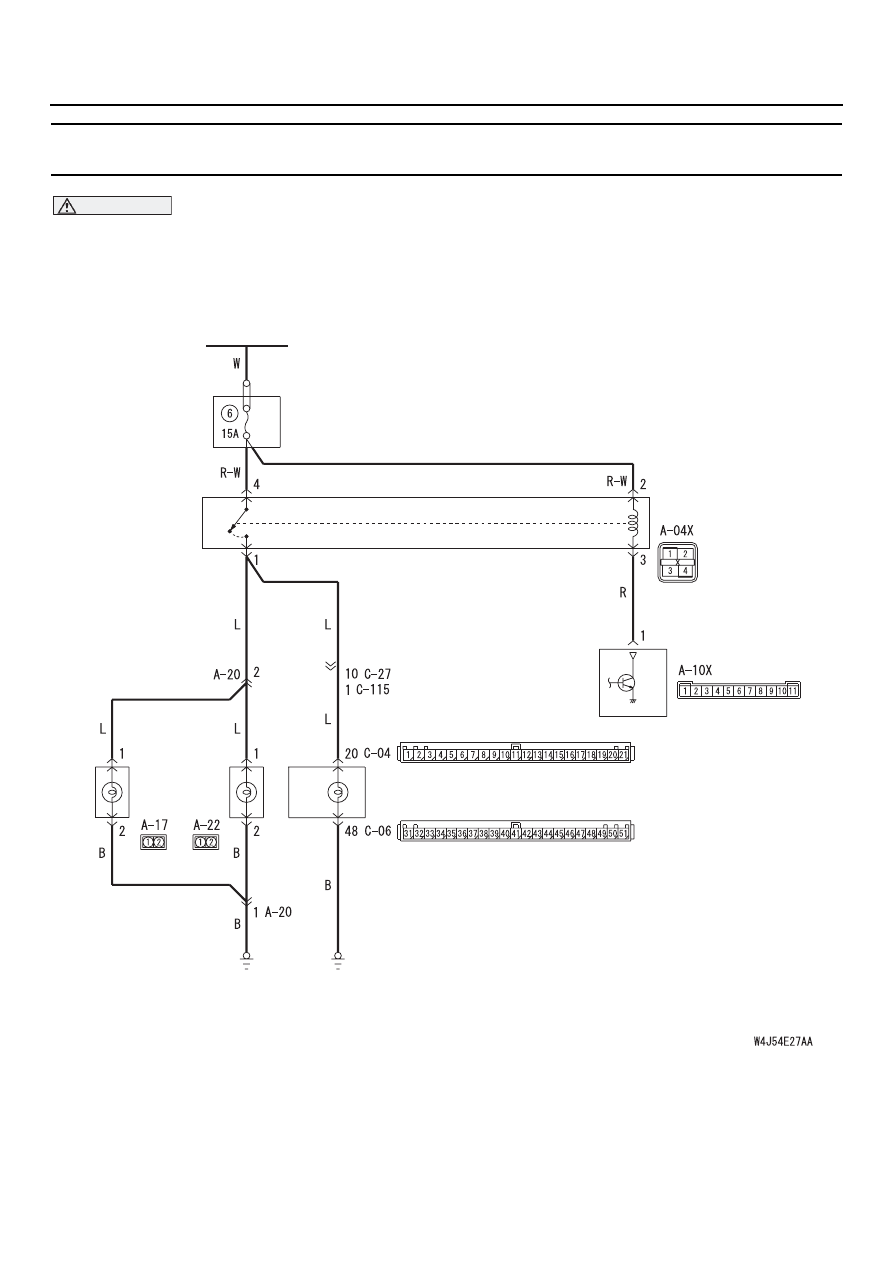

Цепь противотуманных фар

ВЫКЛ.

ВКЛ.

<Автомобиль с левым рулем>

<Автомобиль с правым рулем>

Индикатор включения противоD туманных фар

54B

-313

МЕТОДИКА ПОИСКА ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS БЕЗ МОНИТОРИНГА

КОММЕНТАРИЙ ПО ПОВОДУ
ПРИЗНАКА НЕИСПРАВНОСТИ

Если не горят передние противотуманные
фары, то возможны неисправности или
перегорание в разъемах жгутов проводов,
ламп или предохранителей.

Возможные причины

•

Перегоревшие лампы передних
противотуманных фар.

•

Повреждение жгута проводов или разъемов.

МЕТОДИКА ДИАГНОСТИРОВАНИЯ

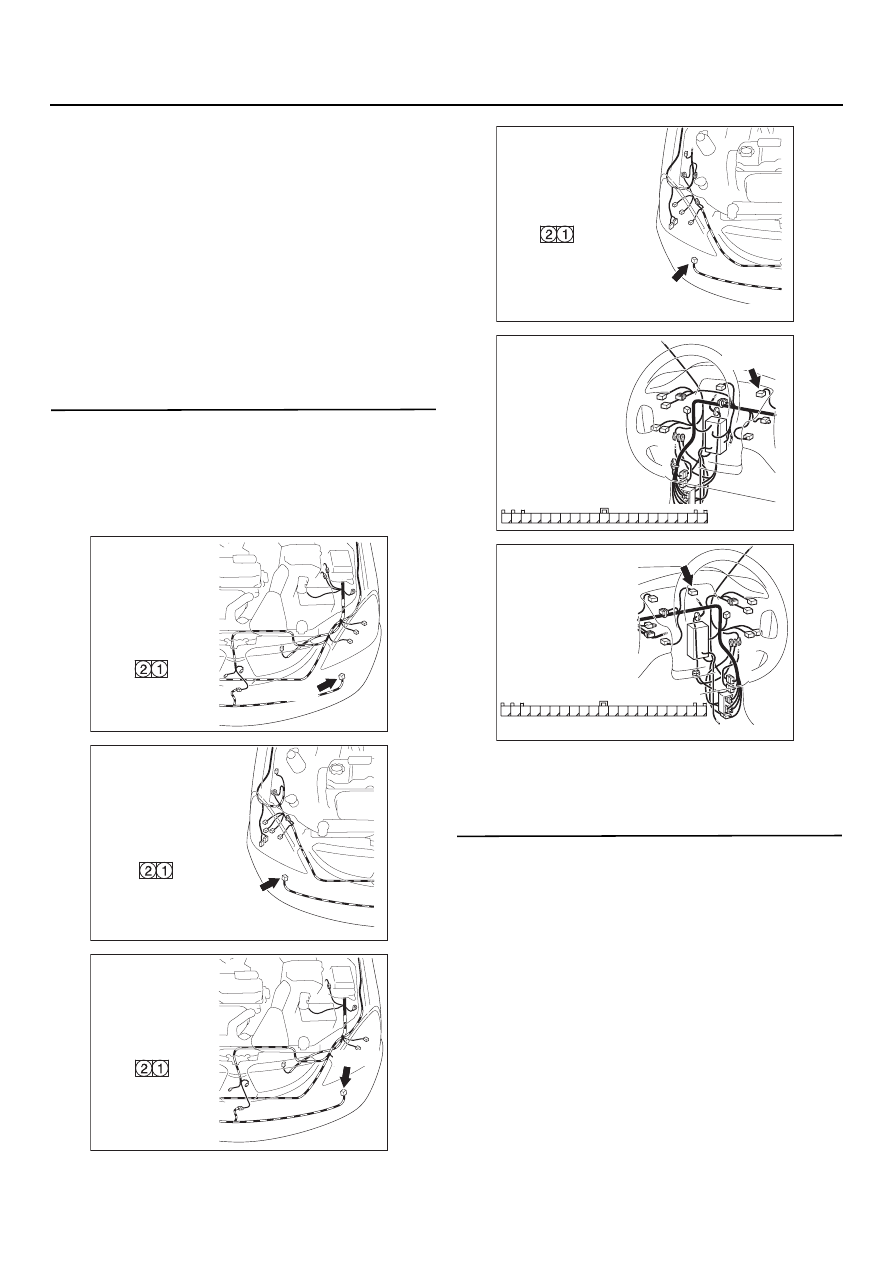

ЭТАП 1. Проверка разъема: Разъем A=22
<Правая сторона> или разъем A=17 <Левая
сторона> передних противотуманных фар,
или разъем C=06 <Лампа индикатор
включения передних противотуманных
фар> комбинации приборов

B: В норме ли результаты проверки?

ДА :

Перейдите к Этапу 2.

НЕТ :

Отремонтируйте неисправный разъем.

ЭТАП 2. Проверка состояния ламп передних
противотуманных фар или индикаторов
включения передних противотуманных фар
Проверьте состояние ламп на наличие
дефекта(ов).

B: В норме ли результаты проверки?

ДА :

Перейдите к Этапу 3.

НЕТ :

Замените неисправные лампы.

AC303857

Вид со стороны
жгута проводов

Разъем: A=17
<Автомобиль
с левым рулем>

AE

AD17

AC303839

Разъем: A=22
<Автомобиль
с левым рулем>

AE

AD22(B)

Вид со стороны
жгута проводов

AC303824

Разъем: A=17
<Автомобиль
с правым рулем>

AD

Вид со стороны
жгута проводов

AD17(B)

Разъем: A=22
<Автомобиль
с правым рулем>

Вид со стороны
жгута проводов

AD22(B)

AB

AC303825

AC303798

Разъем: C=06
<Автомобили
с левым рулем>

AF

Со стороны жгута проводов

CD06 (L)

31

35

36

37

38

39

40

41

45

46

47

48

49

50

51

34

44

33

43

32

42

AC303814

Разъем: C=06
<Автомобили
с правым рулем>

AD

Со стороны жгута проводов

31

35

36

37

38

39

40

41

45

46

47

48

49

50

51

34

44

33

43

32

42

CD06 (L)

54B

-314

МЕТОДИКА ПОИСКА ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS БЕЗ МОНИТОРИНГА

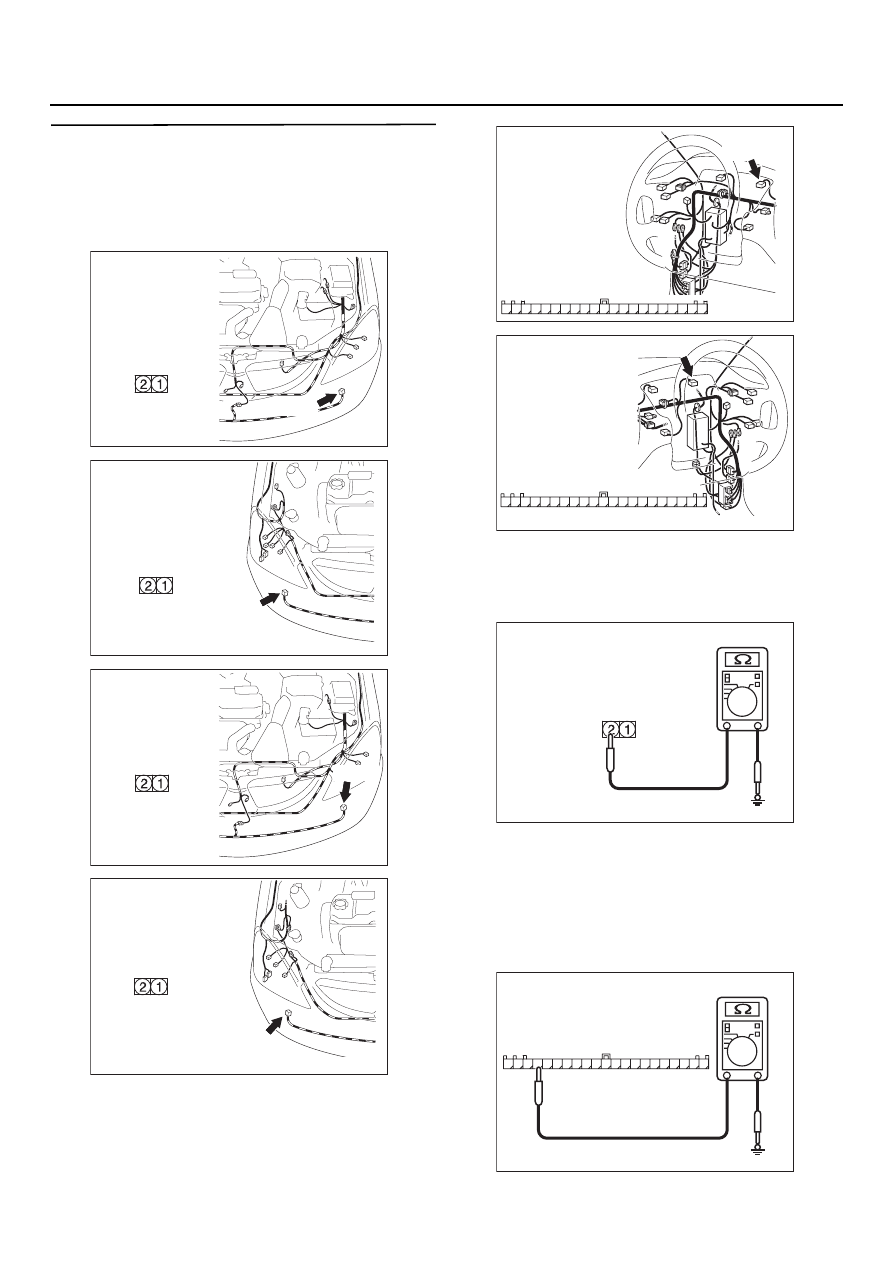

ЭТАП 3. Измерение сопротивления
на разъеме A=22 <Правая сторона> или
разъеме A=17 <Левая сторона> передних
противотуманных фар, или разъеме C=06
<Лампа=индикатор включения передних
противотуманных фар> на панели приборов

(1) Отсоедините разъем, измерения проводите

со стороны жгута проводов.

(2) Измерьте сопротивление между разъемом

фонаря и "массой".

•

(3) Измерьте сопротивление между разъемом

AD22 (клемма № 2) <Правая сторона>
передней противотуманной фары
и "массой".

•

Измерьте сопротивление между разъемом
AD17 (клемма № 2) <Левая сторона> переD
дней противотуманной фарыи "массой".

•

AC303857

Вид со стороны
жгута проводов

Разъем: A=17
<Автомобиль
с левым рулем>

AE

AD17

AC303839

Разъем: A=22
<Автомобиль
с левым рулем>

AE

AD22(B)

Вид со стороны
жгута проводов

AC303824

Разъем: A=17
<Автомобиль
с правым рулем>

AD

Вид со стороны
жгута проводов

AD17(B)

Разъем: A=22
<Автомобиль
с правым рулем>

Вид со стороны
жгута проводов

AD22(B)

AB

AC303825

AC303798

Разъем: C=06
<Автомобили
с левым рулем>

AF

Со стороны жгута проводов

CD06 (L)

31

35

36

37

38

39

40

41

45

46

47

48

49

50

51

34

44

33

43

32

42

AC303814

Разъем: C=06
<Автомобили
с правым рулем>

AD

Со стороны жгута проводов

31

35

36

37

38

39

40

41

45

46

47

48

49

50

51

34

44

33

43

32

42

CD06 (L)

AC301541 DS

Разъемы АD17, АD22
(Вид со стороны жгута проводов)

AC301541 DL

Разъем CD06
(вид со стороны жгута проводов)

31

35

36

37

38

39

40

41

45

46

47

48

49

50

51

34

44

33

43

32

42

54B

-315

МЕТОДИКА ПОИСКА ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS БЕЗ МОНИТОРИНГА

Измерьте сопротивление между разъемом CD06

(клемма № 48) <Индикатор включения
передних противотуманных фар>
комбинации  приборов и "массой".

Номинальное значение:
2 Ом не более

B: В норме ли результаты проверки?

ДА :

Перейдите к Этапу 5.

НЕТ :

Перейдите к Этапу 4.

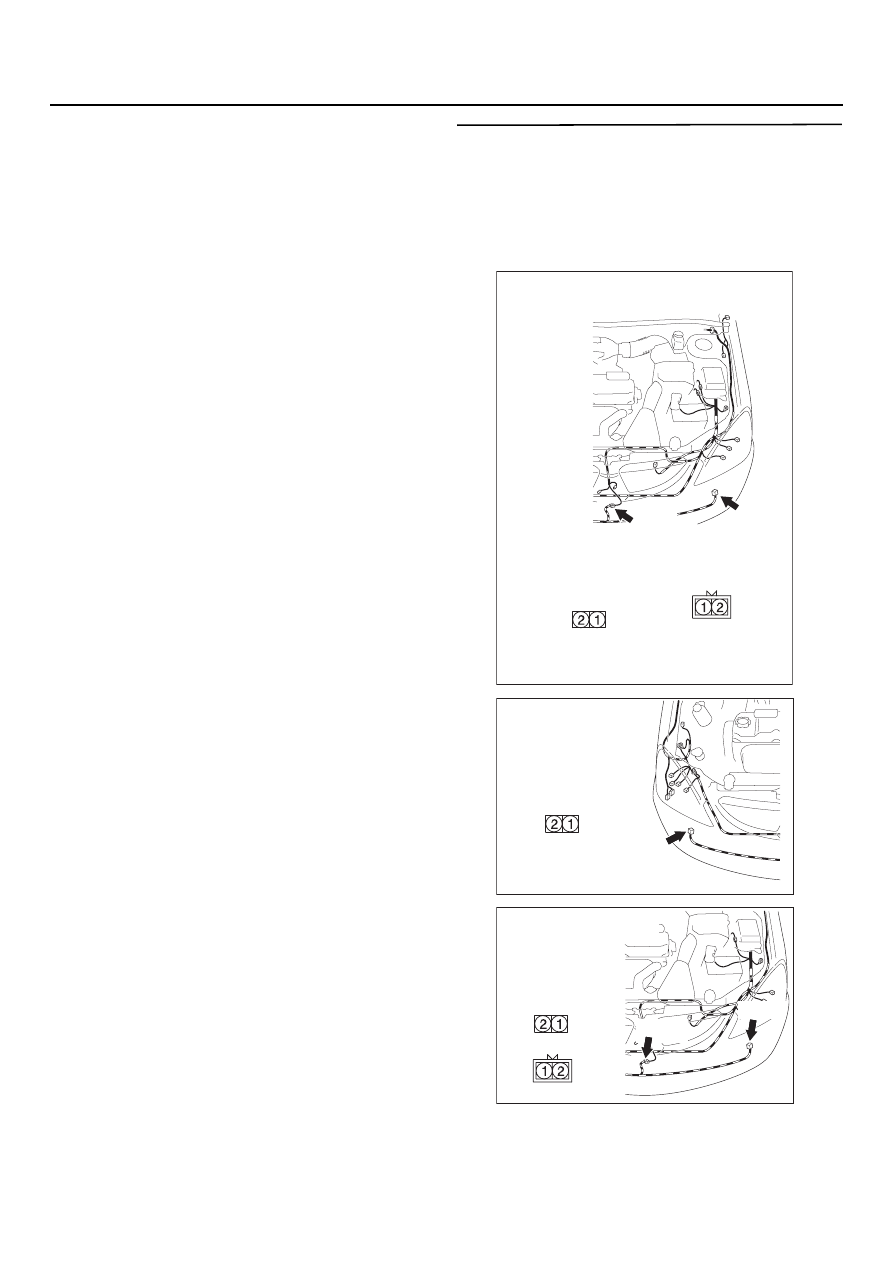

ЭТАП 4. Проверка жгута проводов
от разъема A=22 <Правая сторона> или
от разъема A=17 <Левая сторона> передних
противотуманных фар (клемма № 2) или
от разъема C=06 <Индикатор включения
передних противотуманных фар> комбина=
ции приборов (клемма № 48) до "массы"

AC303777

Разъемы: A=17, A=20

<Автомобиль с левым рулем>

AC

AD17

AD20

Вид со стороны
жгута проводов

AD17

AD20

AC303839

Разъем: A=22
<Автомобиль
с левым рулем>

AE

AD22(B)

Вид со стороны
жгута проводов

AC303824 AE

Вид со стороны
жгута проводов

AD17(B)

Разъемы: A=17, A=20
<Автомобиль
с правым рулем>

AD20(B)

AD17

AD20
