Mitsubishi Lancer / Lancer Wagon. Руководство - часть 266
54B
-284
МЕТОДИКА ПОИСКА ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ
СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS БЕЗ МОНИТОРИНГА
•

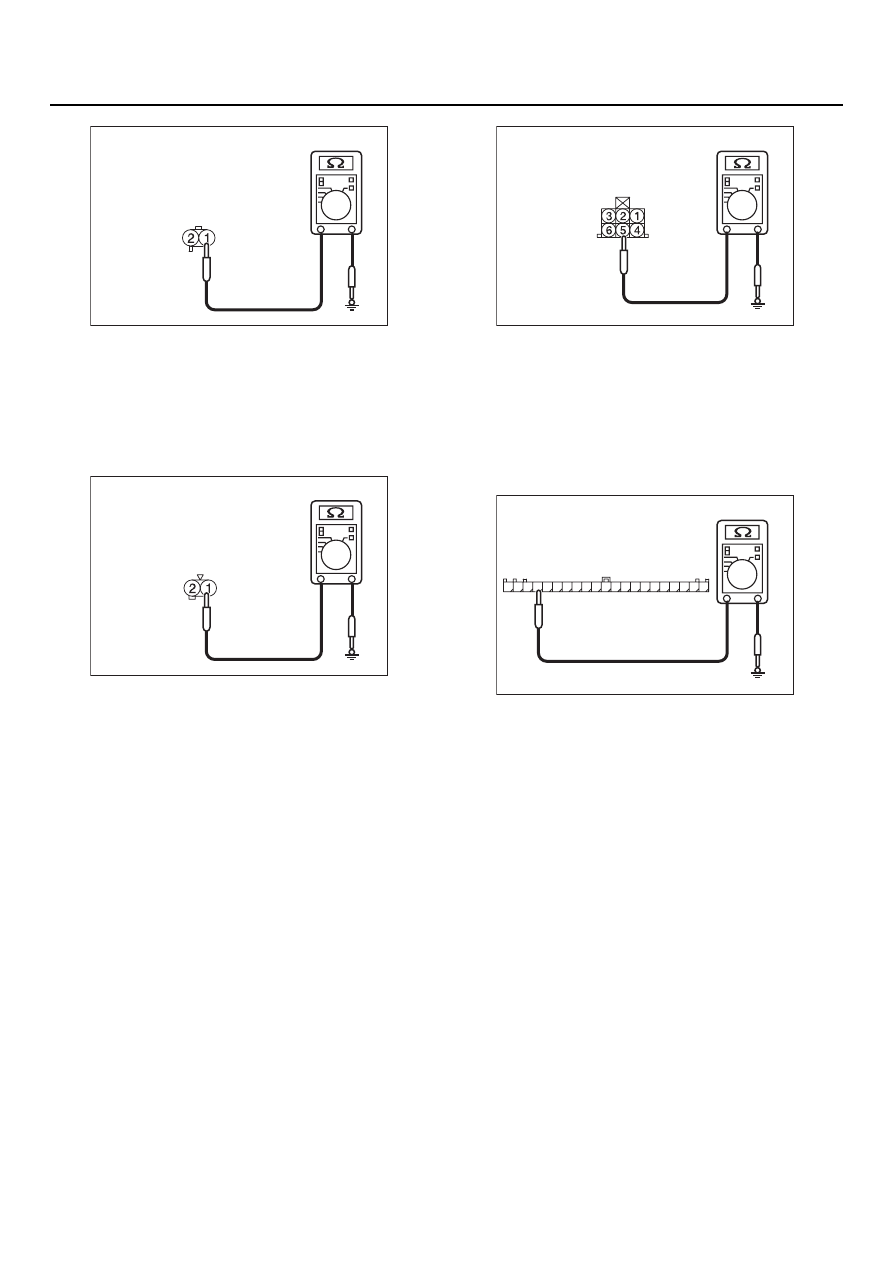

Измерьте сопротивление между разъемом
AD23 (клемма № 1) <Передняя правая>
фары головного света в сборе и "массой".
•
Измерьте сопротивление между
разъемом AD16 (клемма № 1) <Передняя
левая> фары головного света в сборе
и "массой".
•
Сопротивление между разъемом AD01
(клемма № 1) <Боковой правый>
бокового указателя поворотов
и "массой".
•
Сопротивление между разъемом AD02
(клемма № 1) <Боковой левый> бокового
указателя поворотов и "массой".
•
Измерьте сопротивление между разъемом
FD11 (клемма № 5) <Правый задний
фонарь> заднего комбинированного
фонаря и "массой".
•
Измерьте сопротивление между
разъемом FD21 (клемма № 5) <Левый
задний фонарь> заднего комбинированD
ного фонаря и "массой".
•
Измерьте сопротивление между разъемом
CD06 (клемма № 48) <Индикатор
включения сигналов поворота>
комбинации приборов и "массой".
Номинальное значение:
2 Ом не более
B: В норме ли результаты проверки?
ДА :
Перейдите к Этапу 5.
НЕТ :
Перейдите к Этапу 4.
AC301541 DJ

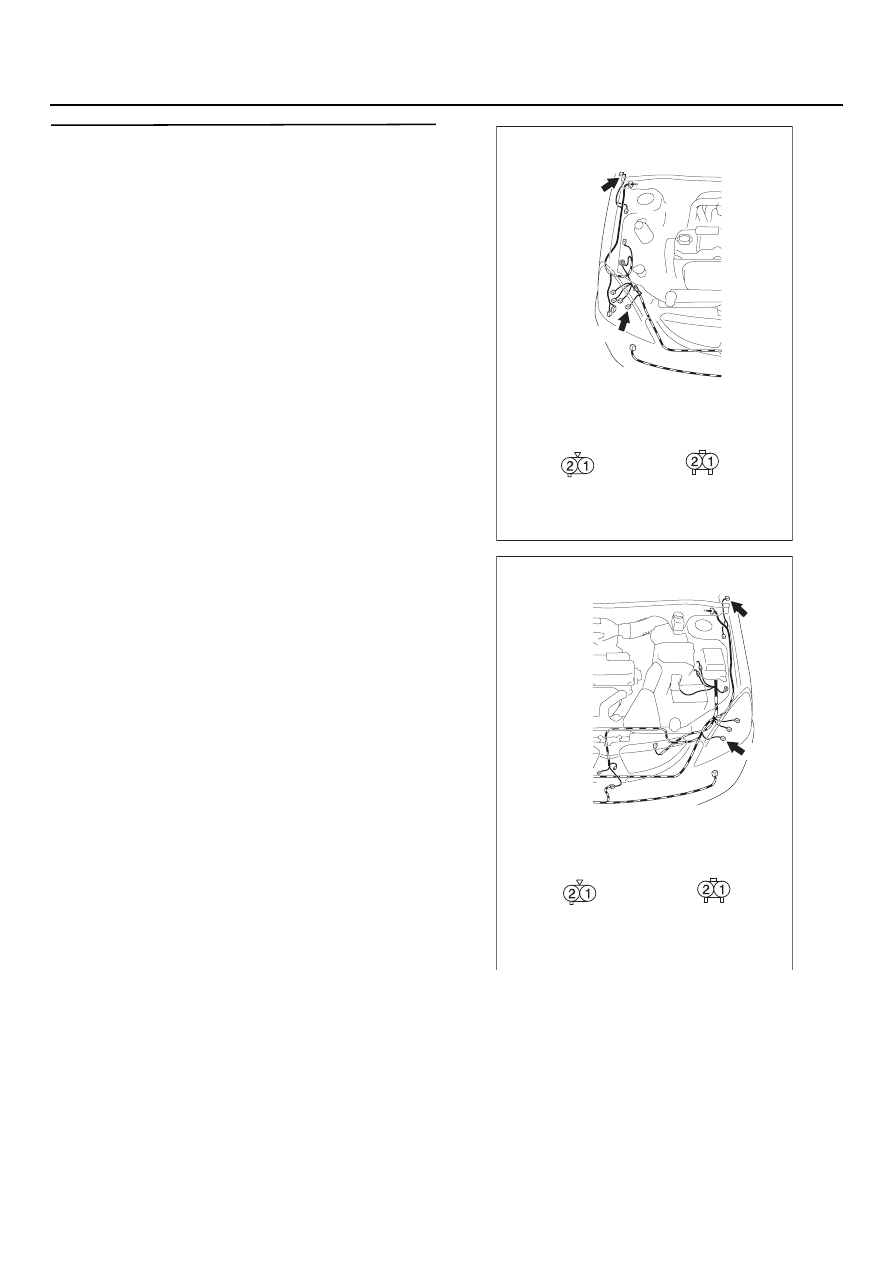

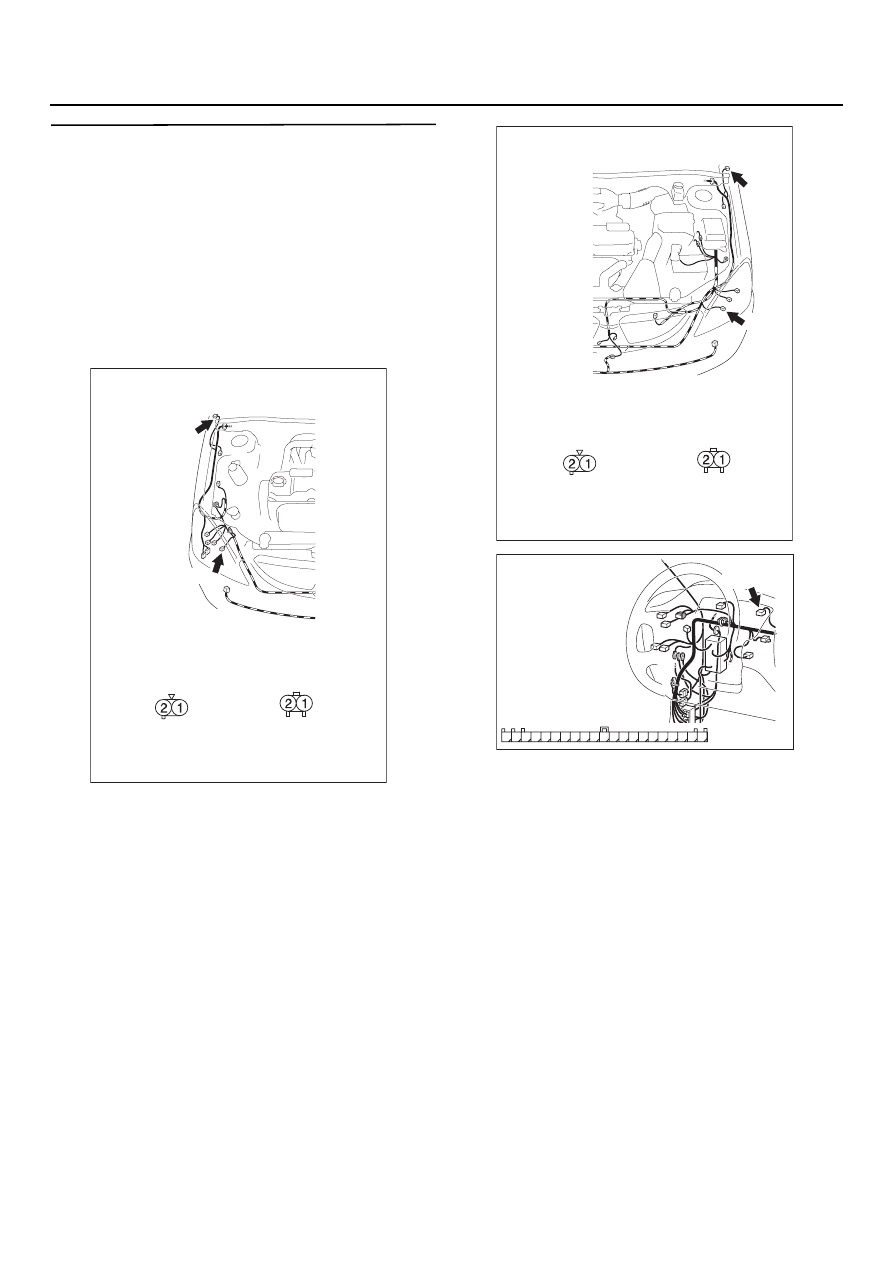

Разъемы АD16, АD23
(вид со стороны жгута проводов)
AC301541 DK
Разъемы АD01, АD02
(вид со стороны жгута проводов)
AC301541 DE

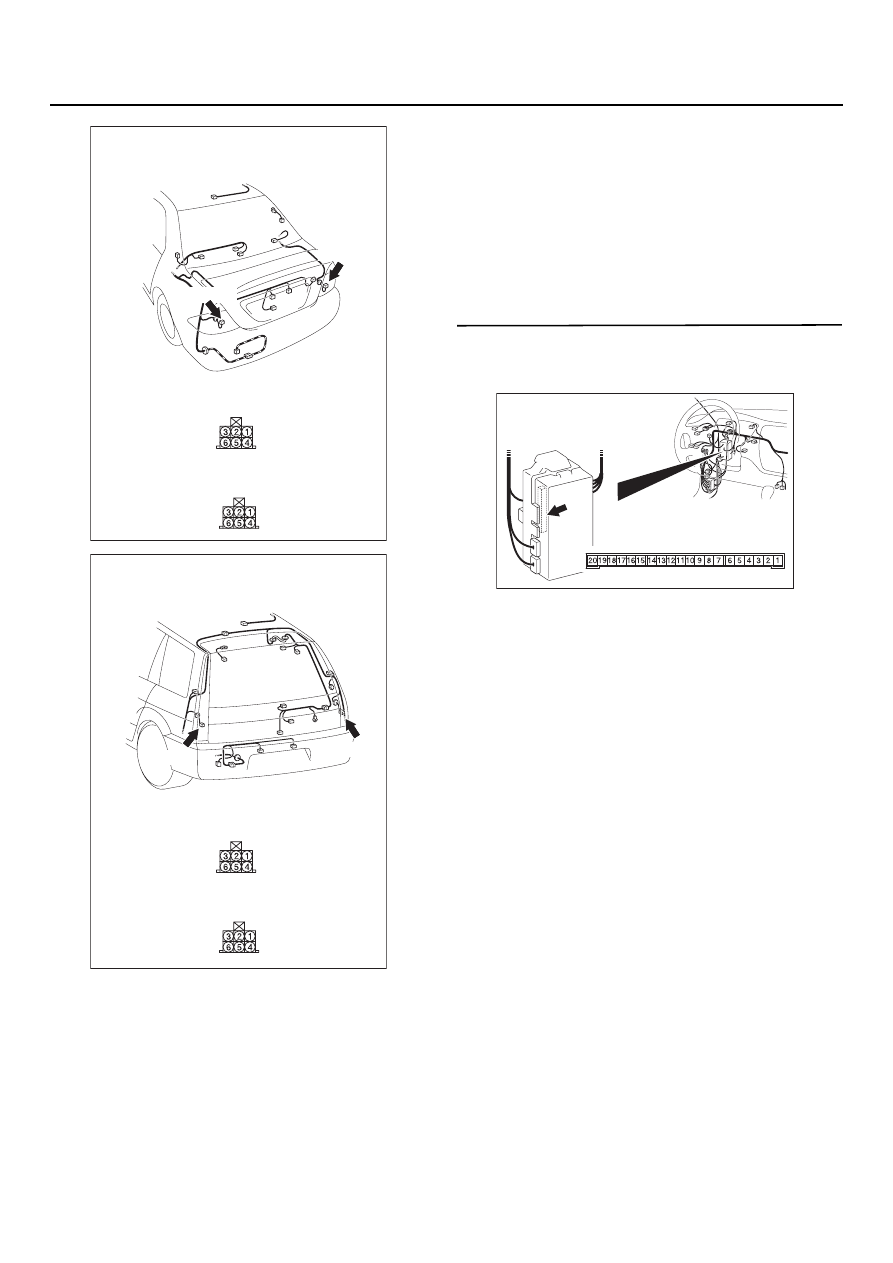

Разъемы: FD11, FD21
(Вид со стороны
жгута проводов)
AC301541 DL
Разъем CD06
(вид со стороны жгута проводов)
31
35
36
37
38
39
40
41
45
46
47
48
49
50
51
34
44
33
43
32
42
