54B

-172

МЕТОДИКА ПОИСКА ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS БЕЗ МОНИТОРИНГА

МЕТОДИКА ПРОВЕРКИ Е=3: Зашифрованный код не может быть зарегистрирован

ВНИМАНИЕ

При замене электронного блока
управления, убедитесь в исправности
цепей входных и выходных сигналов.

КОММЕНТАРИЙ ПО ПОВОДУ
ПРИЗНАКА НЕИСПРАВНОСТИ

Если зашифрованный код в режиме
регистрации не фиксируется, то возможны
неисправности в выключателе системы
об оставленном ключе в замке зажигания,
переключателе ламп аварийной сигнализации
или электронном блоке управления системой
ETACS.
Если регистрация невозможна, хотя режим
регистрации фиксируется, то возможны
неисправности в трансмиттере системы
дистанционного управления замками дверей
или в электронном блоке управления системой
ETACS.

ВОЗМОЖНЫЕ ПРИЧИНЫ

•

Неисправность трансмиттера системы
дистанционного открывания замков дверей.

•

Неисправность электронного блока
управления системой ETACS.

•

Повреждение жгута проводов или разъемов.

МЕТОДИКА ДИАГНОСТИРОВАНИЯ

ЭТАП 1. Проверка режима регистрации
зашифрованного кода
Проверьте, фиксируется ли режим регистрации
зашифрованного кода.

B: В норме ли результаты проверки?

ДА :

Перейдите к Этапу 3.

НЕТ :

Перейдите к Этапу 2.

Режим регистрации зашифрованного кода трансмиттера

ЭБУ системы ETACS

ВХОДНОЙ СИГНАЛ

·

 Переключатель ламп аварийной сигнализации

·

 Переключатель трансмиттера системы

  дистанционного открывания замков дверей

·

 Переключатель системы напоминания

  об оставленном ключе в замке зажигания



54B

-173

МЕТОДИКА ПОИСКА ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS БЕЗ МОНИТОРИНГА

ЭТАП 2. Проверка сигналов
Проверьте входные сигналы, перечисленные
ниже, которые имеют отношение к зашифроD
ванному коду трансмиттера системы
дистанционного открывания замков дверей.

Номинальное значение: Приборы
MUT=II/III подают звуковой сигнал
или происходит колебание стрелки
вольтметра.

B: В норме ли результаты проверки?

Все сигналы принимаются нормально :

Перейдите к Этапу 3.

Не получен сигнал напоминания от замка
зажигания об оставленных ключах :

Обратитесь к методике проверки MD9
"Не получен сигнал напоминания от
замка зажигания об оставленных
ключах",

CTP. 54B-425

.

Не получен сигнал выключателя системы
аварийной сигнализации :

Обратитесь к

методике проверки MD10 "Не получен
сигнал переключателя контрольных
ламп аварийной сигнализации",

CTP. 54B-429

.

Не получен сигнал переключателя
трансмиттера системы дистанционного
открывания замков дверей :

Обратитесь

к методике проверки MD14 "Не получен
сигнал с каждого переключателя
трансмиттера системы дистанционного
открывания замков дверей",

CTP. 54B-461

.

ЭТАП 3. Повторная проверка системы
Проверьте возможность регистрации
зашифрованного кода.

B: В норме ли результаты проверки?

ДА :

Неисправность может иметь
периодически повторяющийся характер
(См. главу 00, "Процесс поиска
неисправностей/контрольные точки",

CTP. 00-6

).

НЕТ :

Замените электронный блок
управления системой ETACS.

Переключатель
системы

Проверьте
состояние

Переключатель
системы напоминания
об оставленном ключе
зажигания

При извлечении ключа
из замка зажигания

Переключатель лампы
аварийной
сигнализации

При переключении
из положения "OFF"
(выключено)
в положение "ON"
(включено)

Переключатель
трансмиттера системы
дистанционного
открывания замков
дверей

При переключении
из положения "OFF"
(выключено)
в положение "ON"
(включено)

54B

-174

МЕТОДИКА ПОИСКА ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS БЕЗ МОНИТОРИНГА

МЕТОДИКА ПРОВЕРКИ Е=4: Функция таймера блокировки не срабатывает после
разблокирования замков дверей системой дистанционного управления замками

ВНИМАНИЕ

При замене электронного блока
управления, убедитесь в исправности цепей
входных и выходных сигналов.

КОММЕНТАРИЙ ПО ПОВОДУ
ПРИЗНАКА НЕИСПРАВНОСТИ

Если система дистанционного открывания
замков дверей не работает нормально, то
возможно неисправны входные цепи сигналов
к трансмиттеру дистанционного открывания
замков дверей или сам электронный блок
управления системой ETACS.

ВОЗМОЖНЫЕ ПРИЧИНЫ

•

Неисправность трансмиттера системы
дистанционного открывания замков дверей.

•

Неисправность электронного блока
управления системой ETACS.

•

Повреждение жгута проводов или разъемов.

МЕТОДИКА ДИАГНОСТИРОВАНИЯ

ЭТАП 1. Проверка работы системы
дистанционного открывания замков дверей
Проверьте, нормально ли работает система
дистанционного открывания замков дверей.

B: В норме ли результаты проверки?

ДА :

Перейдите к Этапу 2.

НЕТ :

Обратитесь к методике проверки ED1
"Система дистанционного открывания
замков дверей не работает",

CTP. 54B-168

.

ЭТАП 2. Повторная проверка системы
Проверьте, нормально ли работает таймер
блокировки.

B: В норме ли результаты проверки?

ДА :

Неисправность может иметь
периодически повторяющийся характер
(См. главу 00, "Процесс поиска
неисправностей/контрольные точки",

CTP. 00-6

).

НЕТ :

Замените электронный блок
управления системой ETACS.

54B

-175

МЕТОДИКА ПОИСКА ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS БЕЗ МОНИТОРИНГА

СТЕКЛООЧИСТИТЕЛЬ И
ОМЫВАТЕЛЬ ВЕТРОВОГО СТЕКЛА

МЕТОДИКА ПРОВЕРКИ F=1: Стеклоочистители ветрового стекла не работают на всех
режимах

ВНИМАНИЕ

При замене электронного блока
управления, убедитесь в исправности
цепей входных и выходных сигналов.

Передний ЭБУ

Электродвигатель
привода стеклоочистителя
ветрового стекла

Подрулевой
переключатель

Реле переклюD

чения скорости

стеклоочистителя

Реле автоматической

остановки стеклоD

очистителя

Прерыватель

цепи

ЭБУ, установленный
на рулевой колонке

ЗАМОК
ЗАЖИГАНИЯ (АСС)

Цветовая кодировка проводов
B : Черный     LG : БледноDзеленый     G : Зеленый     L : Синий     W : Белый     Y : Желтый     SB : Голубой
BR : Коричневый     O : Оранжевый     GR : Серый     R : Красный     P : Розовый     V : Фиолетовый



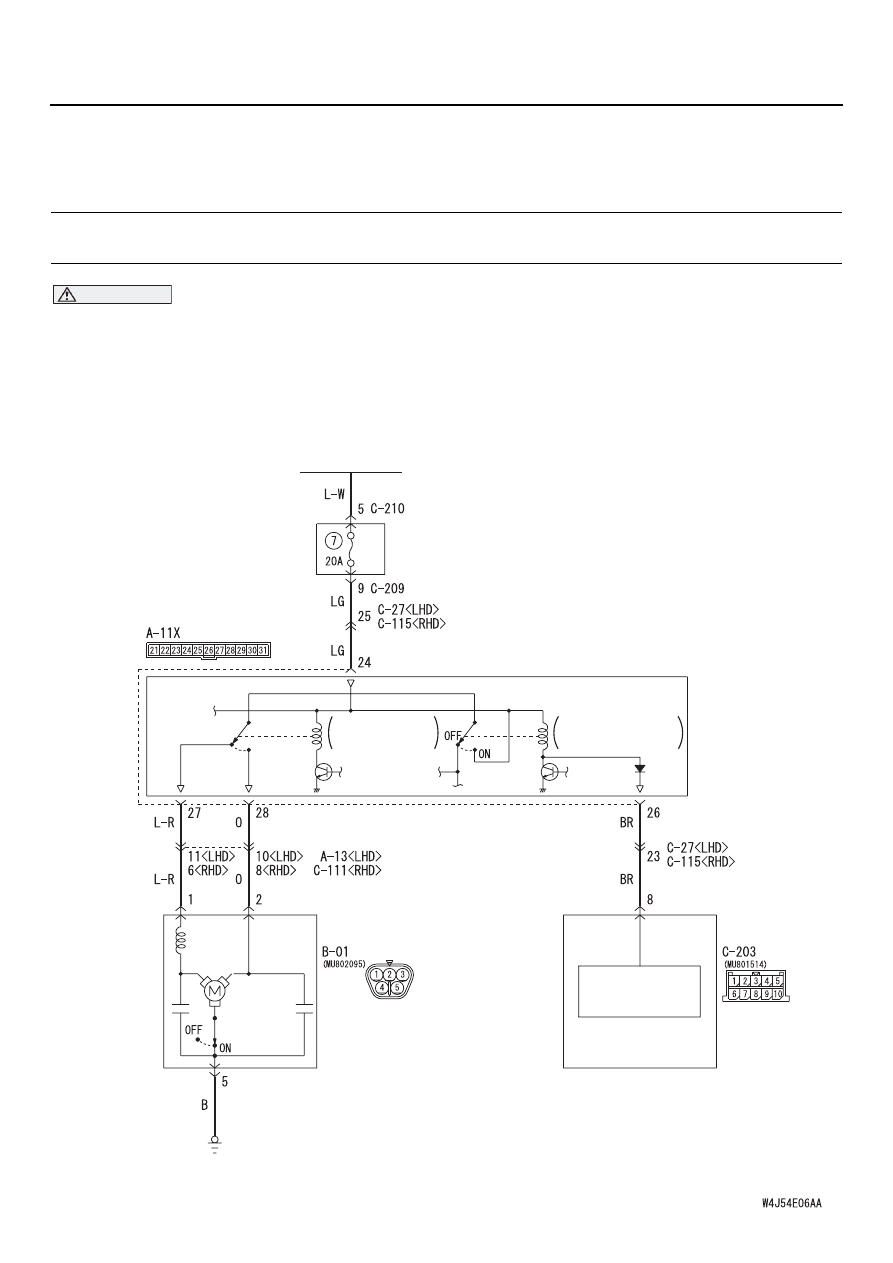

Цепь питания стеклоочистителя ветрового стекла

ПРИМЕЧАНИЕ
*1: Автомобиль с левым расположением
       органов управления (LHD)
*2: Автомобиль с правым расположением
       органов управления (RHD)

МОНТАЖНЫЙ

БЛОК

*1

*2

*1

*2

*1

*2

*1

*2

*1

*2

Медленно

Быстро
