54A- 90

БОКОВОЙ УКАЗАТЕЛЬ ПОВОРОТА

ЭЛЕКТРООБОРУДОВАНИЕ

БОКОВОЙ УКАЗАТЕЛЬ ПОВОРОТА

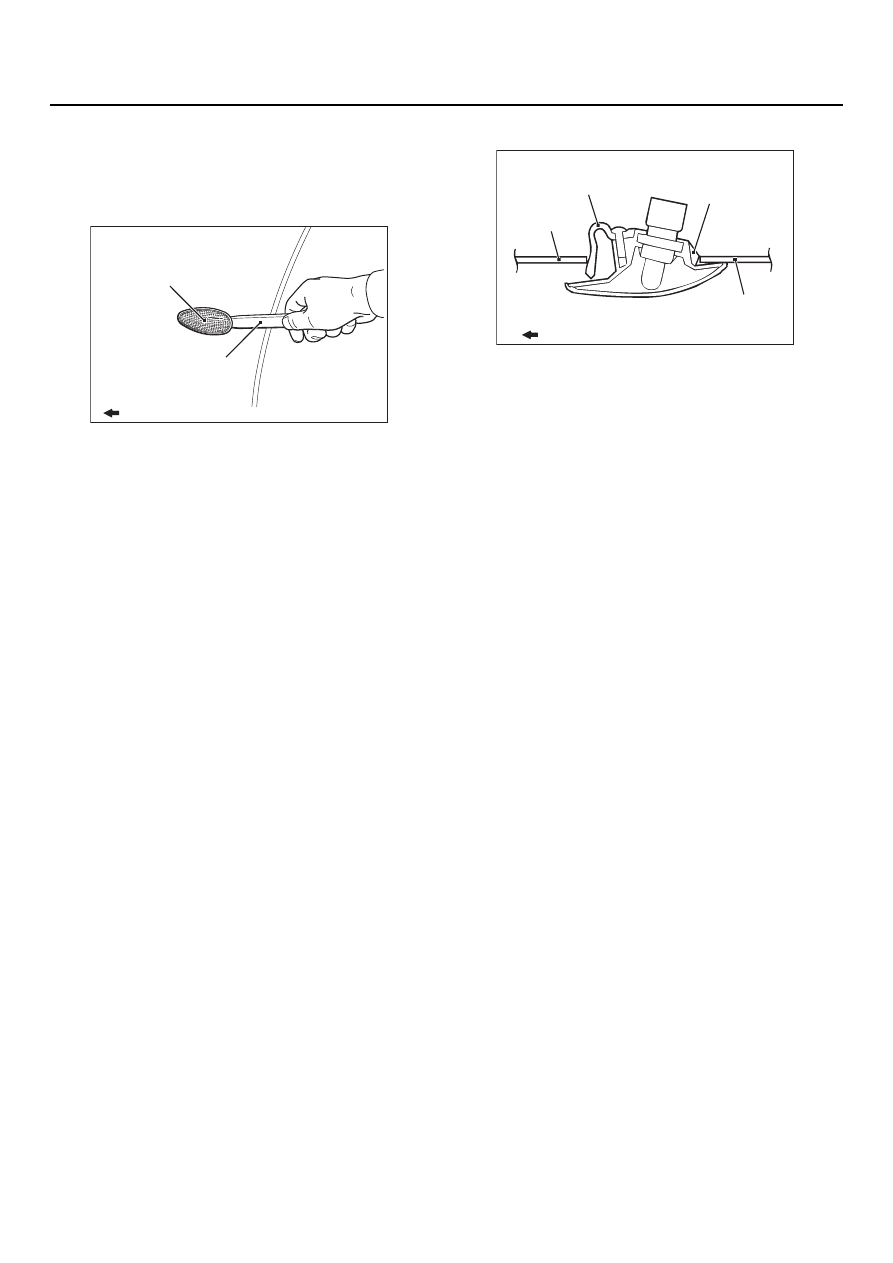

СНЯТИЕ И УСТАНОВКА

M1542003300159

ОПЕРАЦИИ ПО СНЯТИЮ ДЕТАЛЕЙ

Специальным съемником (МВ990784) снимите
боковой указатель поворотов, переместив
его выступающую часть немного вперед, согнув
крючок и освободив фиксатор (см. рисунок).

ОПЕРАЦИИ ПО УСТАНОВКЕ ДЕТАЛЕЙ

Прикрепите корпус бокового сигнала поворота
к крылу автомобиля, выполнив операции снятия
в обратном порядке.

AC005718

Боковой указатель поворота

MB990784

AC

: Передняя часть автомобиля

AC005719

Панель крыла

Лепесток

Защелка

Панель крыла

: Передняя часть автомобиля

AE

54A- 91

ПЛАФОН ОСВЕЩЕНИЯ САЛОНА

ЭЛЕКТРООБОРУДОВАНИЕ

ПЛАФОН ОСВЕЩЕНИЯ САЛОНА

ПОИСК НЕИСПРАВНОСТЕЙ

M1542000701311

Функция регулирования степени
освещенности салона

Выключение лампы плафона освщения салона
происходит плавным снижением освещенности
электронным блоком управления системой ETACS.
Время задержки выключения изменяется
в соответствии с условиями. Основные особенJ
ности заключаются в следующем: Задержка
выключения ДА/НЕТ и время задержки может
быть установлено функцией регулировки.
Метод регулировки и детали изложены ниже.

•

МЕТОДИКА РЕГУЛИРОВАНИЯ

•

Без использования контрольного
устройства системы SWS (См. главу 54B,

CTP. 54B-495

).

•

Лампы плафонов освещения салона горят,
если замок зажигания находится в положеJ
нии "LOCK" (OFF) или при открытых дверях
либо при дверных выключателях в положеJ
нии: ON (включены). В этот момент, если все
двери закрыты (все дверные выключатели:
OFF J выключены) и лампы плафонов освещеJ
ния салона постепенно, в течение 15 секунд
гаснут.

NOTE: Когда лампы плафонов освещения

салона плавно гаснут, а замок зажигания
находится в положении "ON"(зажигание
включено) или если дверь запирается,
в этом случае режим плавного выключения
света снимается и лампы плафонов
освещения гаснут сразу.

•

Когда замок зажигания находится
в положении "ON"(зажигание включено)
и одна из дверей открыта (один из дверных
выключателей: ON J включен) лампы
плафонов освещения салона зажигаются.
В этот момент, если все двери закрыты (все
дверные выключатели: OFF J выключены)
лампы плафонов освещения салона плавно
гаснут.

•

При вынимании ключа зажигания из замка,
лампы плафонов освещения зажигаются и
затем плавно гаснут в течение 15 секунд.
Если вставить ключ в замок зажигания вновь
и закрыть дверь, лампы плафонов
освещения салона также будут плавно
гаснуть пока работает таймер.

Лампы плафонов освещения салона управляются
системой электрооборудования с цифровым
электронным управлением (SWS). При поиске
неисправностей, обратитесь к соответствуюJ
щим главам, приведенным ниже.

•

Без использования контрольного устройства
системы SWS (См. главу 54B, "Поиск
неисправностей в системе SWS",

CTP. 54B-44

).

•

При использовании контрольного устройства
системы SWS (См. главу 54C, "Поиск
неисправностей в системе SWS",

CTP. 54C-33

).

Функция автоматического
выключения освещения салона
<Автомобили с дистанционным
открыванием замков дверей>

Функция автоматического выключения
освещения салона, плавное выключение
фонаря освещения салона и других осветительJ
ных приборов салона автомобиля управляется
поддерживающим реле, встроенным в
электронный блок управления системой ETACS
при выключении зажигания и при активации
многофункционального предохранителя,
встроенного также в электронный блок управлеJ
ния системой ETACS, имеющем 30Jи минутную
задержку.  Лампы плафонов освещения салона
зажигаются, если замок зажигания находится
в положении "ON"(зажигание включено) или
какаяJлибо дверь открыта ( либо при дверных
выключателях в положении: ON (включены).
Функция ДА/НЕТ может быть изменена
функцией регулировки. Метод регулировки
и детали изложены ниже.

•

МЕТОДИКА РЕГУЛИРОВАНИЯ

•

Без использования контрольного
устройства системы SWS (См. главу 54B,

CTP. 54B-495

).

Фары головного света управляются системой
электрооборудования с цифровым электронJ
ным управлением (SWS). При поиске
неисправностей, обратитесь к соответствуюJ
щим главам, приведенным ниже.

•

Без использования контрольного устройства
системы SWS (См. главу 54B, "Поиск
неисправностей в системе SWS",

CTP. 54B-44

).

•

При использовании контрольного устройства
системы SWS (См. главу 54C, "Поиск
неисправностей в системе SWS",

CTP. 54C-33

).

54A- 92

ЗАДНИЙ КОМБИНИРОВАННЫЙ ФОНАРЬ

ЭЛЕКТРООБОРУДОВАНИЕ

ЗАДНИЙ КОМБИНИРОВАННЫЙ ФОНАРЬ

ПОИСК НЕИСПРАВНОСТЕЙ

M1542000701322

Лампы, установленные в заднем
комбинированном фонаре, управляются также,
что и фары головного света в сборе. За деталяJ
ми, обратитесь к справочному разделу. При
поиске неисправностей, обратитесь к соответJ
ствующим главам, приведенным ниже.

•

Без использования контрольного устройства
системы SWS (См. главу 54B, "Поиск
неисправностей в системе SWS",

CTP. 54B-44

).

•

При использовании контрольного устройства
системы SWS (См. главу 54C, "Поиск
неисправностей в системе SWS",

CTP. 54C-33

).

СПЕЦИАЛЬНЫЙ ИНСТРУМЕНТ

M1542000600924

Инструмент

Номер

Название
инструмента

Применение

MB990784

Съемник
орнаментов

Снятие заднего комбинированного
фонаря в сборе

MB990784

54A- 93

ЗАДНИЙ КОМБИНИРОВАННЫЙ ФОНАРЬ

ЭЛЕКТРООБОРУДОВАНИЕ

ЗАДНИЙ КОМБИНИРОВАННЫЙ
ФОНАРЬ

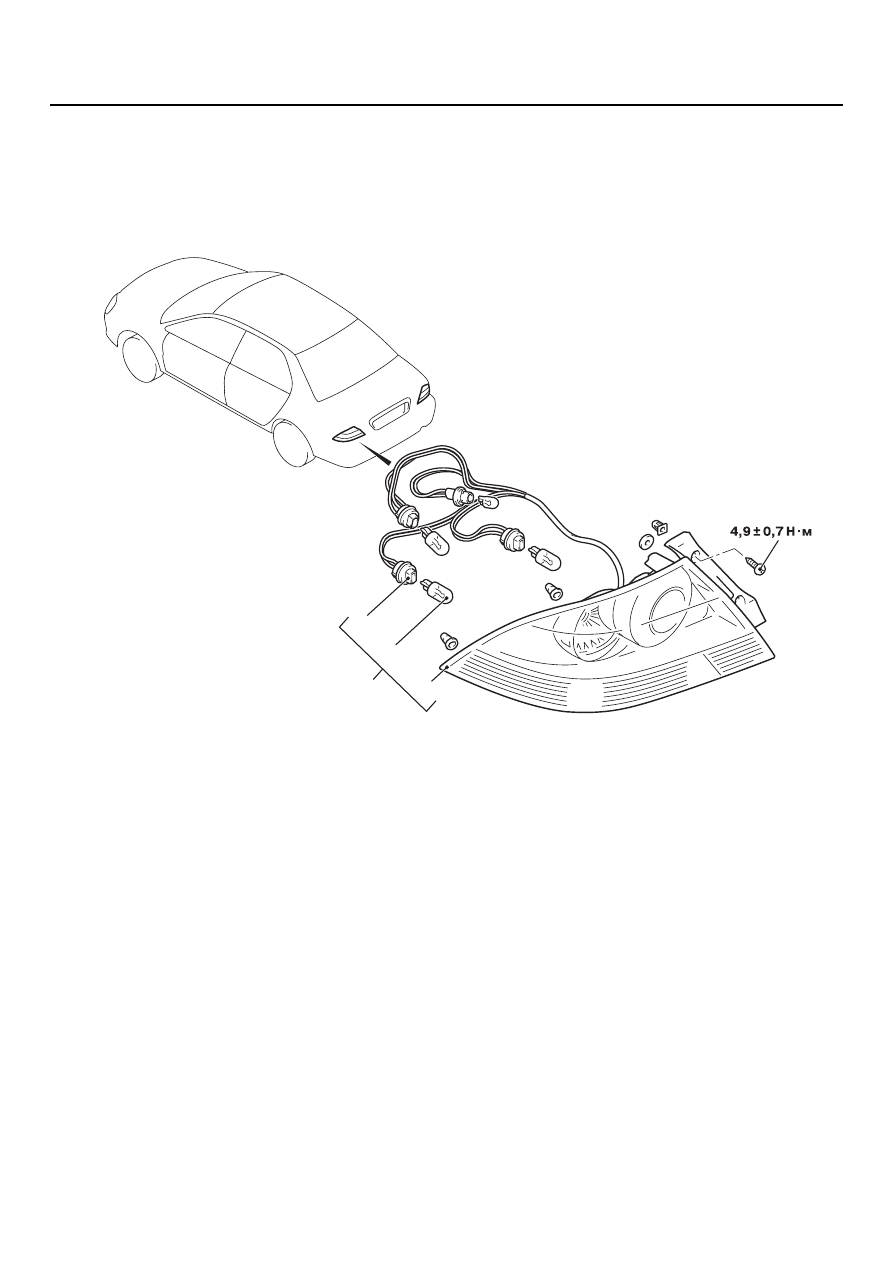

СНЯТИЕ И УСТАНОВКА

M1542003900441

<Седан>

AC304667AB

3

4

2

1

Последовательность снятия
деталей

1. Задний комбинированный

фонарь в сборе.

2. Корпус заднего

комбинированного фонаря.

3. Патрон лампы в сборе.
4. Лампа.

Последовательность снятия
деталей
