54A- 74

ПАНЕЛЬ ПРИБОРОВ В СБОРЕ

ЭЛЕКТРООБОРУДОВАНИЕ

ПАНЕЛЬ ПРИБОРОВ В СБОРЕ

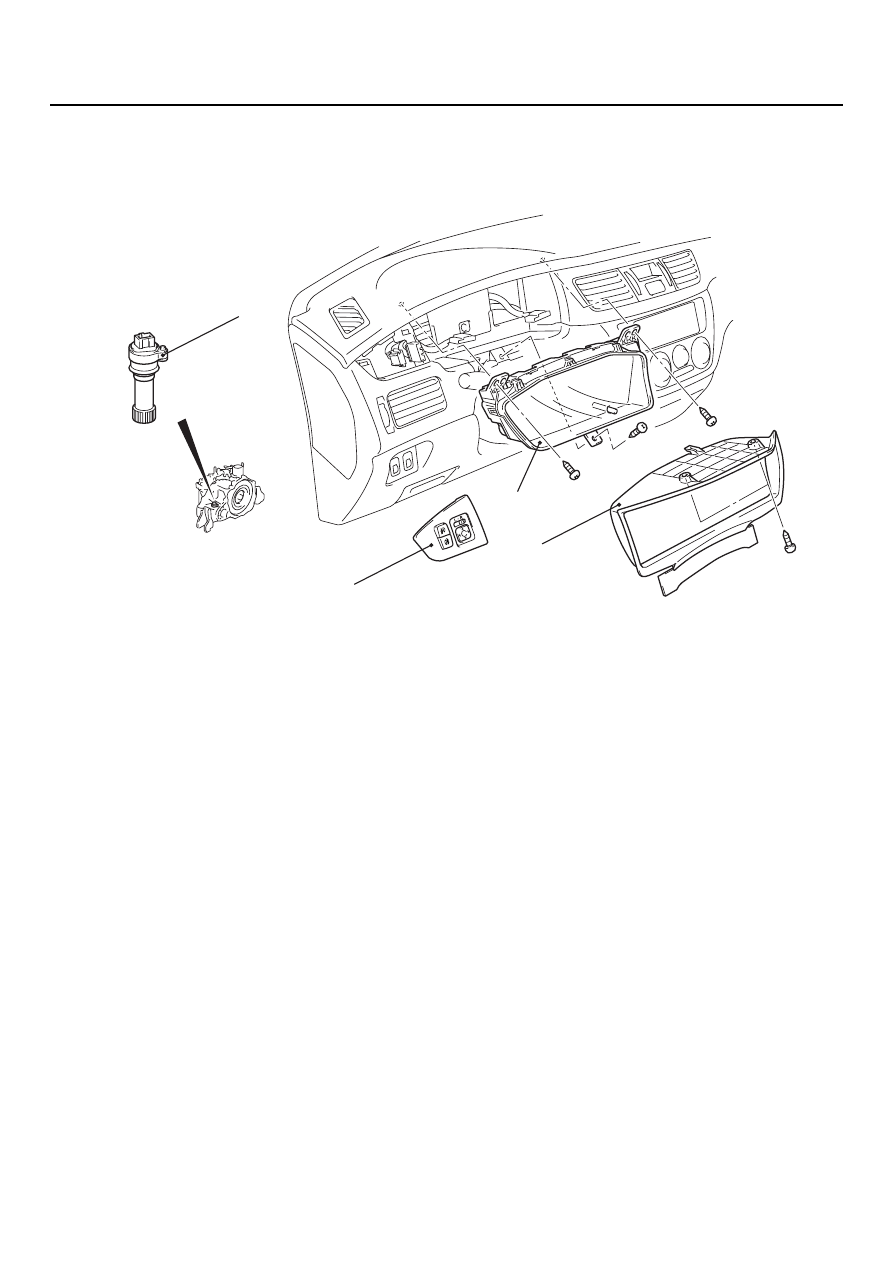

СНЯТИЕ И УСТАНОВКА

M1543021300028

AC304803

4

3

2

AB

1

1.

Датчик скорости автомобиля.

Последовательность снятия деталей

2. Рамка приборов.
3. Орнамент панели приборов.
4. Комбинация приборов в сборе.

54A- 75

ПАНЕЛЬ ПРИБОРОВ В СБОРЕ

ЭЛЕКТРООБОРУДОВАНИЕ

ПРОВЕРКА

M1543019502407

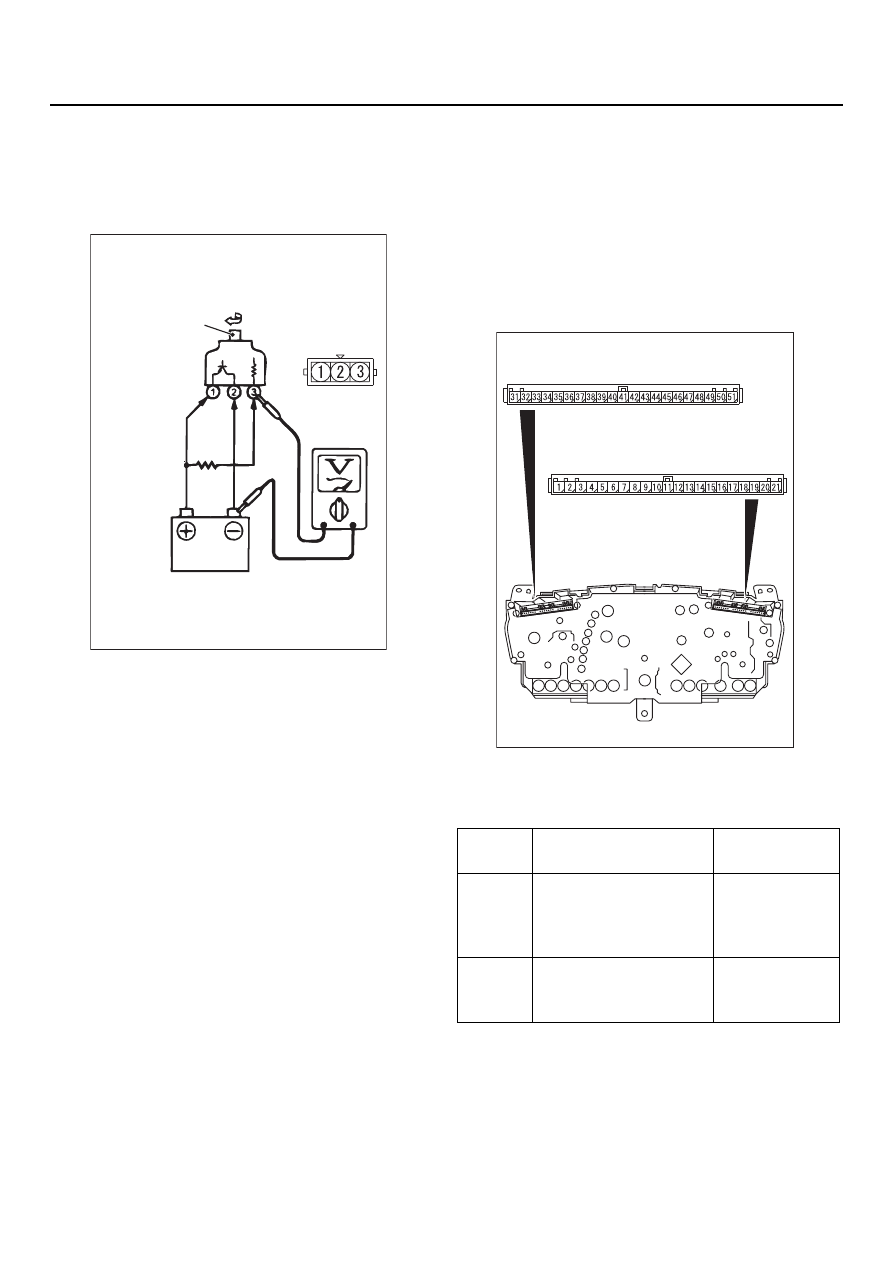

ПРОВЕРКА ДАТЧИКА СКОРОСТИ
АВТОМОБИЛЯ <Автомобили
с механической коробкой передач>

1. Отверните датчик скорости автомобиля

и подсоедините сопротивление 3

−

 10 кОм,

как показано на рисунке.

2. Проверните валик датчика скорости

автомобиля и проверьте наличие напряжения
между клеммами 2

−

 3,

(1 оборот = 4 импульсам)

3. Если полученные измерения соответствуют

норме, датчик скорости автомобиля
исправен.

Если полученные измерения не
соответствуют номинальным значениям,
замените датчик скорости автомобиля.

Номинальное значение: 0 или
напряжение бортсети
(1оборот = 4 импульса)

ПРОВЕРКА ВЫХОДНОГО ВАЛА
ДАТЧИКА СКОРОСТИ АВТОМОБИЛЯ
<Автомобили с автоматической
коробкой передач>

См.

CTP. 23A-40

.

ПРОВЕРКА ВНУТРЕННЕГО
СОПРОТИВЛЕНИЯ УЗЛА ПАНЕЛИ
ПРИБОРОВ

При помощи стандартного тестера измерьте
внутреннее сопротивление панели приборов.

Номинальное значение:

AC305188 AB

Направление
вращения

Вал

Сопротивление
3J10 кОм

Клемма
№

Название клеммы

Номинальное
значение (Ом)

1J21

Соединение датчика
температуры охлажJ
дающей жидкости
с "массой".

233 ± 3

31J51

Соединение измериJ
теля уровня топлива
в баке с "массой"

181 ± 2

AC005210AC

54A- 76

ПАНЕЛЬ ПРИБОРОВ В СБОРЕ

ЭЛЕКТРООБОРУДОВАНИЕ

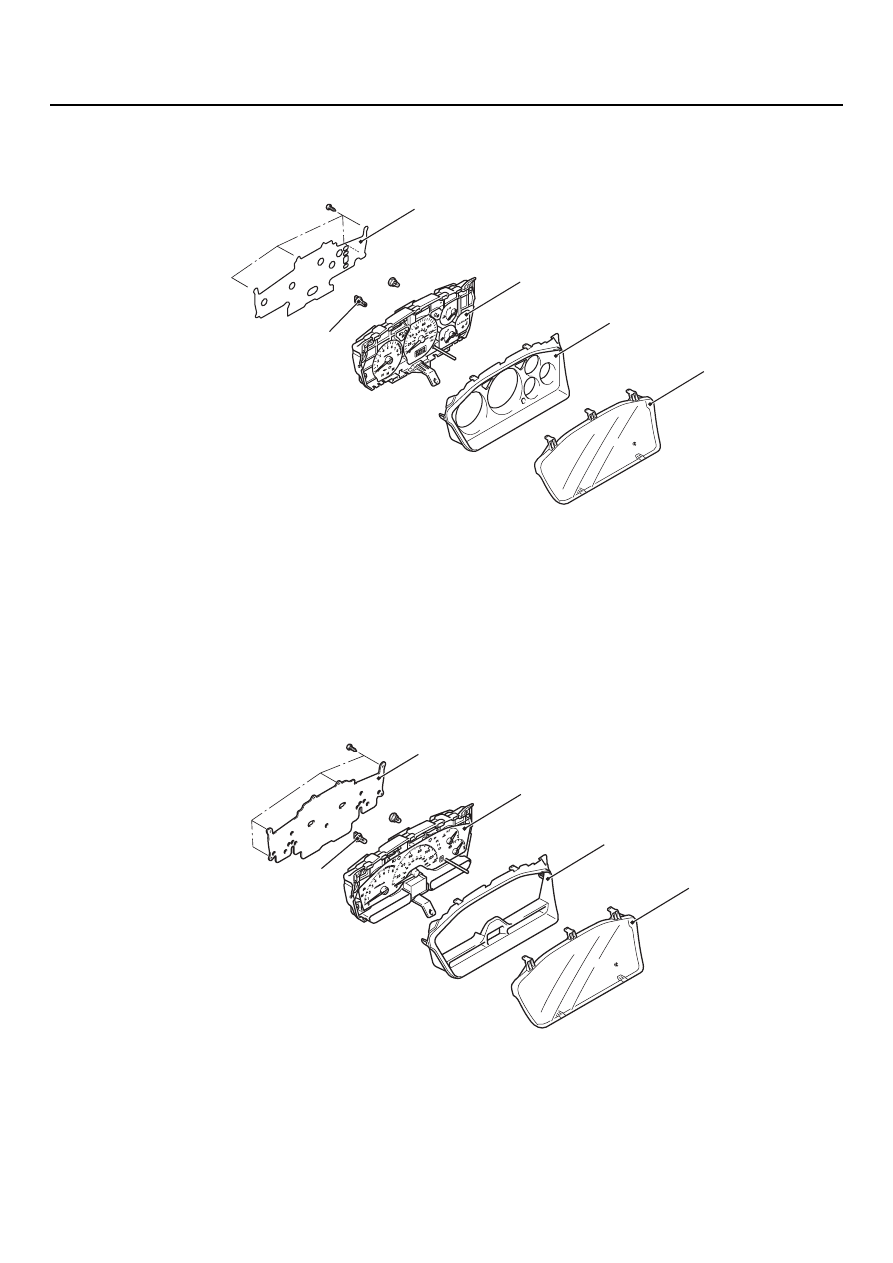

РАЗБОРКА И СБОРКА

M1543003100341

<1600 (Спорт), 2000>

<1300, 1600 (Комфорт)>

AC305237

1

2

5

4

AB

3

Последовательность снятия
деталей

1. Стекло панели приборов.
2. Панель приборов.
3. Защитная крышка электрических

цепей панели приборов.

4. Лампа.
5. Комбинация приборов в сборе.

Последовательность снятия
деталей

AC304664

1

2

5

3

4

AB

Последовательность снятия
деталей

1. Стекло панели приборов.
2. Панель приборов.
3. Защитная крышка электрических

цепей панели приборов.

4. Лампа.
5. Комбинация приборов в сборе.

Последовательность снятия
деталей

54A- 77

ФАРЫ ГОЛОВНОГО СВЕТА

ЭЛЕКТРООБОРУДОВАНИЕ

ФАРЫ ГОЛОВНОГО СВЕТА

ОСНОВНЫЕ ДАННЫЕ ДЛЯ
РЕГУЛИРОВКИ И КОНТРОЛЯ

M1542000300332

ПОИСК НЕИСПРАВНОСТЕЙ

M1542000701281

Особенность, при которой происходит
отключение фар головного света, чтобы
предотвратить разряд аккумуляторной батареи,
которые были, по забывчивости, оставлены
включенными. Основные особенности
заключаются в следующем:

•

Автоматическое выключение через три
минуты после выключения зажигания при
оставленных зажженными фарах головного
света.

•

Выключение в течение одной секунды,
если дверь водителя открывается в течение
трехминутного интервала времени.

•

Если фары головного света включены при
выключенном зажигании, фары головного
света и габаритные огни гаснут в течение
трех минут после того, как дверь водителя
открылась и закрылась.

Фары головного света управляются системой
электрооборудования с цифровым
электронным управлением (SWS). При поиске
неисправностей, обратитесь к
соответствующим главам, приведенным ниже.

•

Без использования контрольного устройства
системы SWS (См. главу 54B, "Поиск
неисправностей в системе SWS",

CTP. 54B-44

).

•

При использовании контрольного устройства
системы SWS (См. главу 54C, "Поиск
неисправностей в системе SWS",

CTP. 54C-33

).

ТЕХНИЧЕСКИЕ ОПЕРАЦИИ
НА АВТОМОБИЛЕ

РЕГУЛИРОВКА СВЕТОВЫХ ПЯТЕН
ФАР ГОЛОВНОГО СВЕТА

M1542000900538

ДОПОЛНИТЕЛЬНЫЕ ИНСТРУКЦИИ
ПЕРЕД ПРОВЕДЕНИЕМ
РЕГУЛИРОВКИ

1. Проверьте состояние фар головного света

на наличие следов ржавления или
неисправностей фар.

2. Эти неисправности должны быть устранены

перед началом регулировочных воздействий.

3. Проверьте давление воздуха в шинах:

отрегулируйте давление, если необходимо.

4. Если топливный бак неполон, положите

соответствующий груз в багажное отделение
для моделирования веса полного бака
(0,8 кг на один литр).

5. Не должно быть никакой нагрузки на автомоJ

биль, кроме веса водителя или веса его
заменяющего (примерно 75 кг, уложенного
на место водителя).

6. Тщательно протрите оптические элементы

фар.

7. Установите автомобиль на ровном полу

перпендикулярно перед плоским экраном на
расстоянии 10 метров от центров оптических
элементов фар.

8. Покачайте автомобиль из стороны в сторону,

чтобы автомобиль занял нормальное
положение.

Показатель

Номинальное значение

Предельное
значение:

Регулировка
световых
пучков фар
горовного
света

Ближний
свет

Вертикальное
направление

0,69

°

 ниже горизонтальной линии

(H)

± 0,29

°

 от

номинального
значения

Горизонтальное
направление

Положение, при котором наклонная
линия под углом

°

 пересекает

вертикальную линию (V)

± 0,5

°

 от

номинального
значения

Измерение яркости освещения фарами
головного света, кд

J

На  одну  фару
головного света
не менее
30000 кд.
