Mitsubishi Lancer / Lancer Wagon. Руководство - часть 172

54A- 18

ЗАМОК ЗАЖИГАНИЯ

ЭЛЕКТРООБОРУДОВАНИЕ

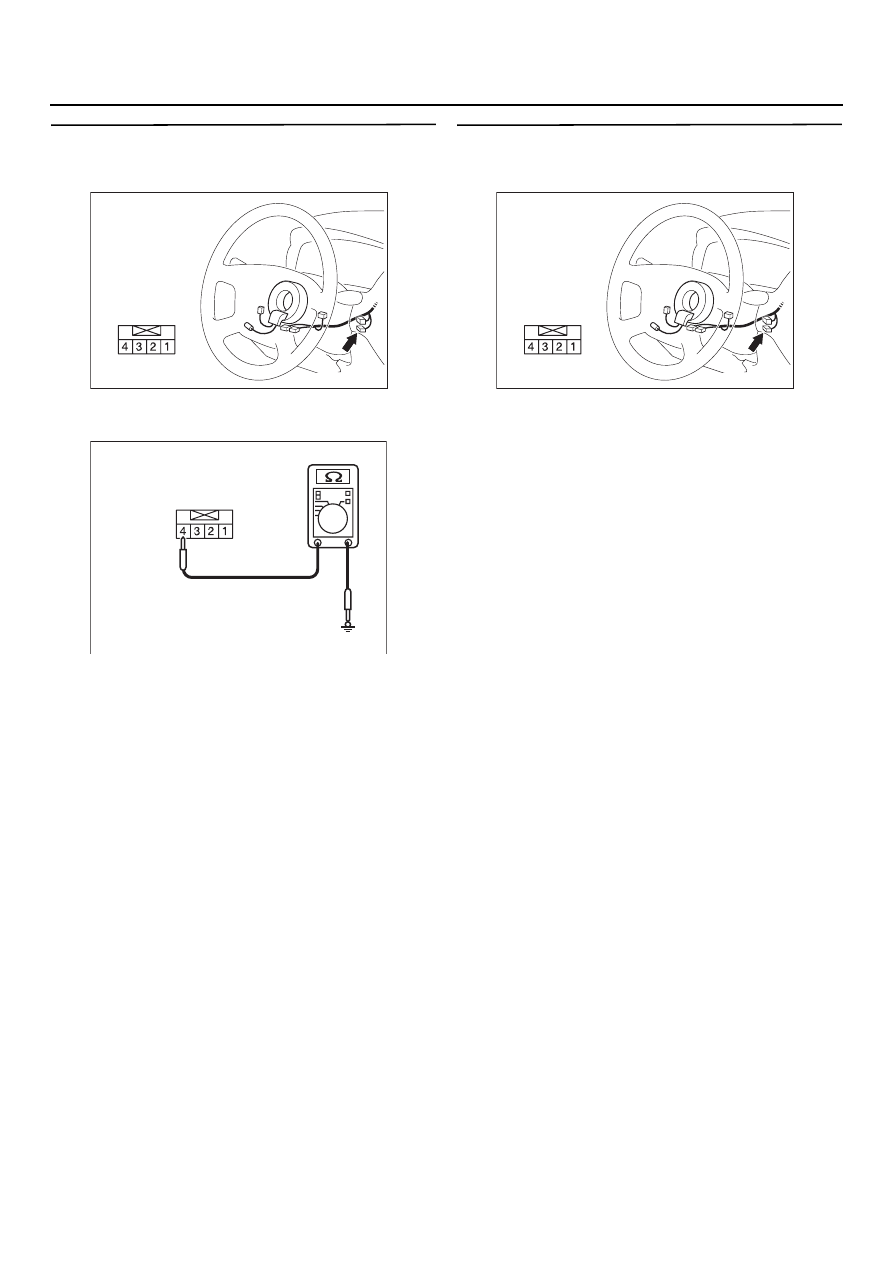

Этап 5. Измерение сопротивления
на разъеме С320231 электронного блока
управления иммобилайзером

(1) Отсоедините разъем СJ202J1 электронного

блока управления иммобилайзером.

(2) Измерьте сопротивление между клеммой

№ 4 и "массой".
OK: не более 2 Ом

B: В норме ли результаты проверки?

ДА :

Перейдите к этапу 8.

НЕТ :

Перейдите к этапу 6.

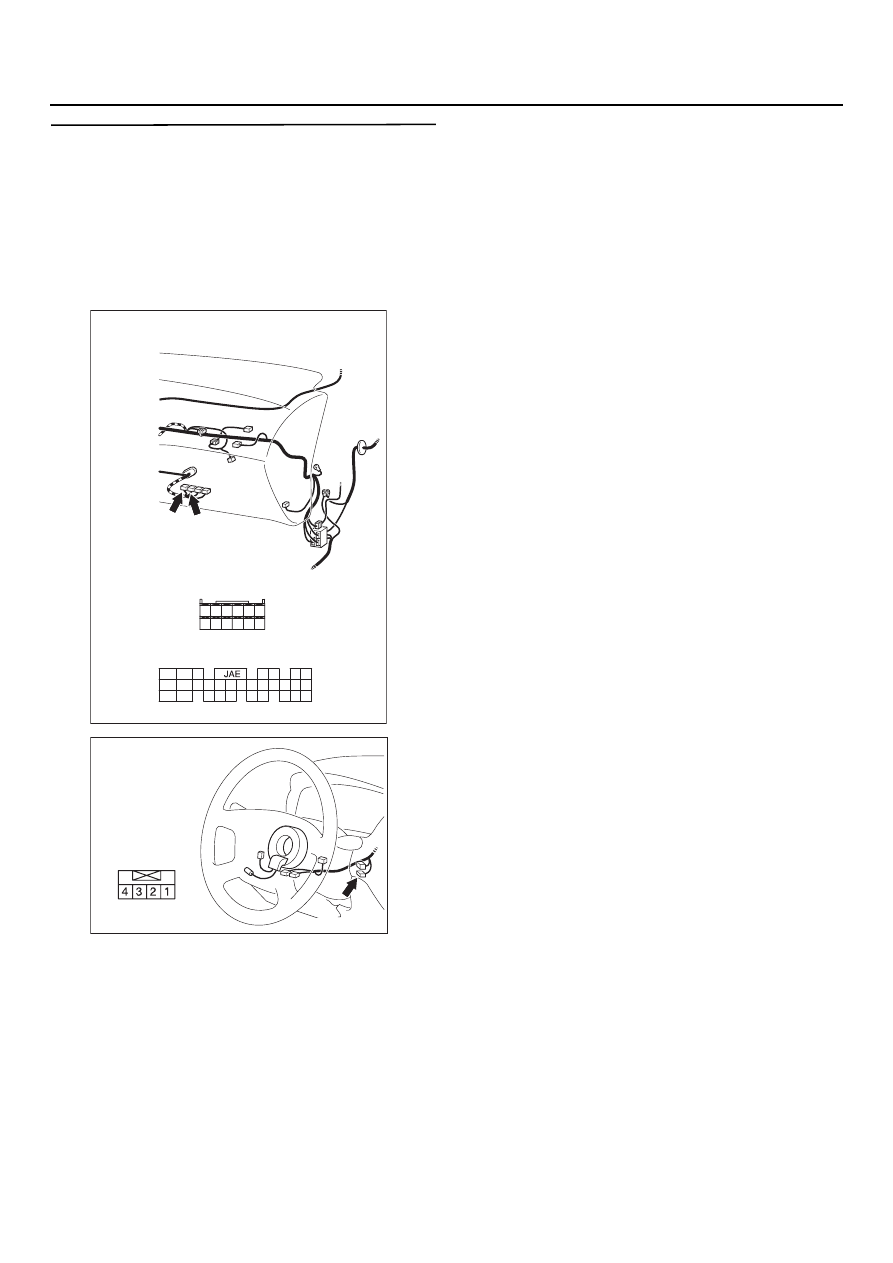

Этап 6. Проверка разъема: Разъем С320231
электронного блока управления
иммобилайзером

B: В исправном ли состоянии разъем С320231

электронного блока управления
иммобилайзером?
ДА :

Перейдите к этапу 7.

НЕТ :

Отремонтируйте или замените
поврежденный элемент(ы).
Подтвердите нормальную связь
с приборами MUTJII/III.

AC303806

Разъем: C320231

Вид со стороны
жгута проводов

AF

AC304851AB

Разъем СJ202J1
(Вид со стороны
жгута проводов)

AC303806

Разъем: C320231

Вид со стороны
жгута проводов

AF

54A- 19

ЗАМОК ЗАЖИГАНИЯ

ЭЛЕКТРООБОРУДОВАНИЕ

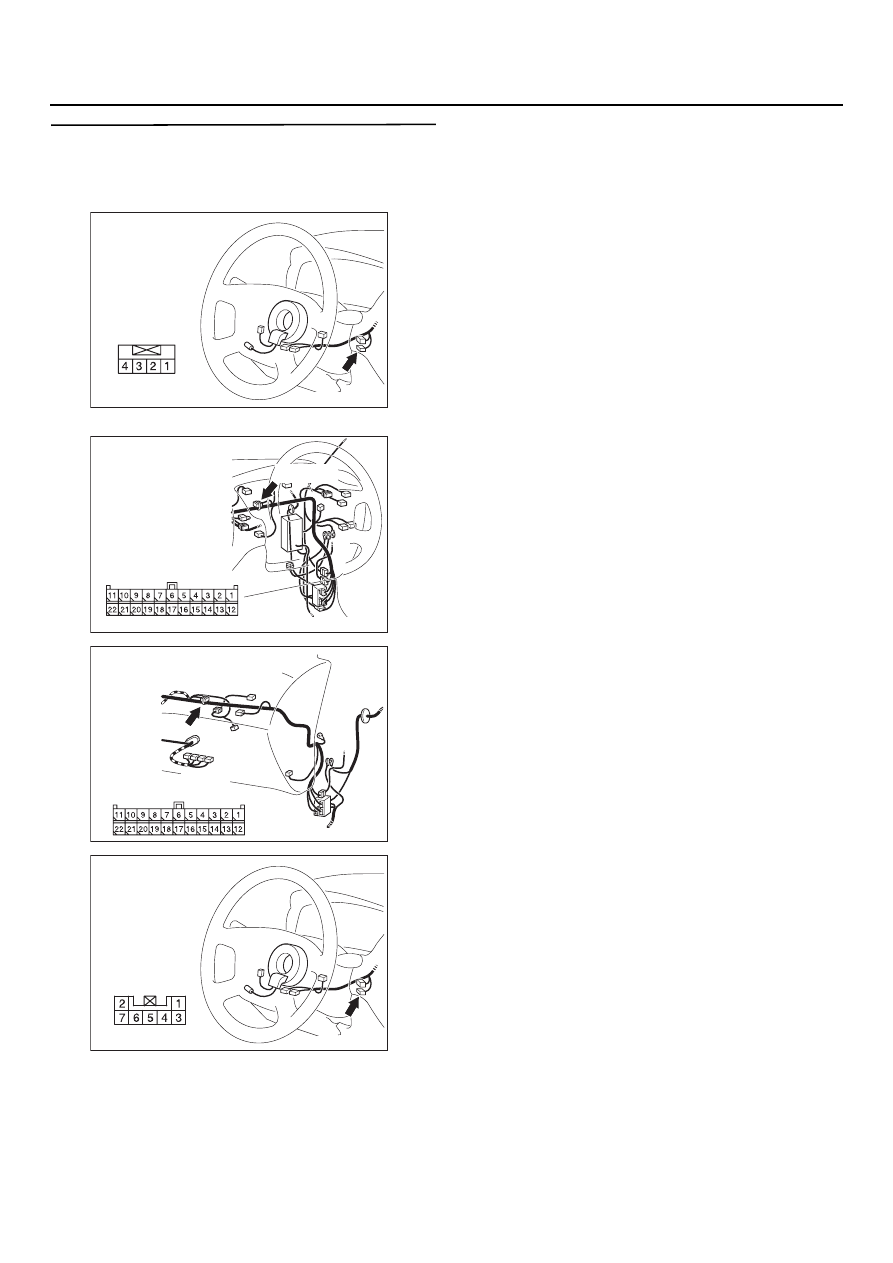

Этап 7. Проверка состояния жгута проводов
между разъемом С320231 (клемма 4)
электронного блока управления
иммобилайзером и "массой"

NOTE:

Перед проверкой жгута проводов, проверьте
состояние соединительного разъема C104
<Автомобили с левым расположением органов
управления>, C07 <Автомобили с правым
расположением органов управления>, разъема
выключателя С202 системы напоминания
о ключе зажигания, отремонтируйте разъемы
в случае необходимости.

B: Исправен ли жгут проводов между разъемом

С320231 (клемма 4) электронного блока
управления иммобилайзером и "массой"?
ДА :

Ничего предпринимать не требуется.

НЕТ :

Отремонтируйте или замените
поврежденный элемент(ы).
Подтвердите нормальную связь
с приборами MUTJII/III.

AC303806

Разъем: C320231

Вид со стороны
жгута проводов

AF

AC303814

Разъем: C307
<Автомобили
с правым рулем>

CJ07(GR)

Вид со стороны
жгута проводов

AL

AC303804 AO

CJ104(GR)

Вид со стороны
жгута проводов

Разъем жгута: C3104
<Автомобили с левым рулем>

AC303806

Разъем: C3202

Вид со стороны
жгута проводов

AG

54A- 20

ЗАМОК ЗАЖИГАНИЯ

ЭЛЕКТРООБОРУДОВАНИЕ

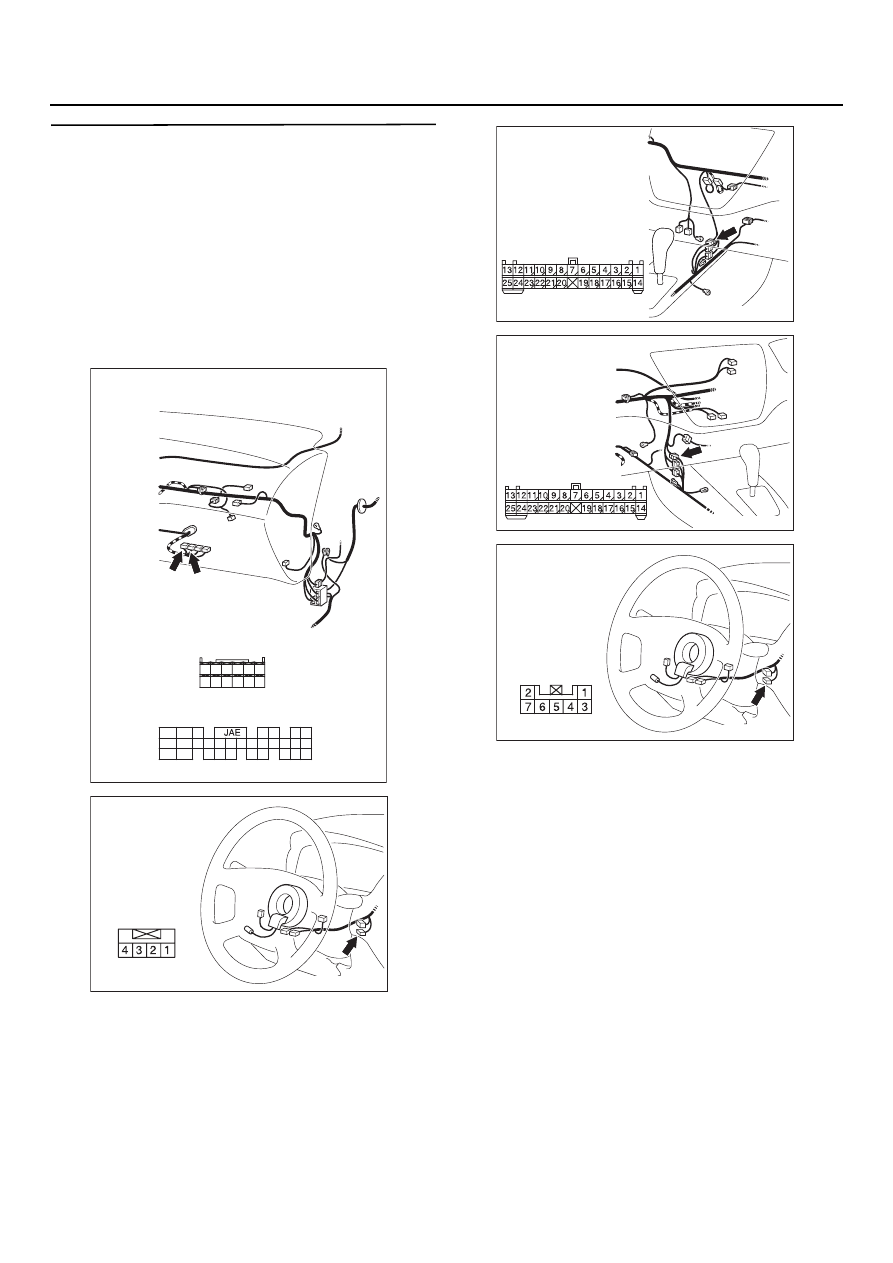

Этап 8. Проверка разъема: разъем С320231
электронного блока управления иммоби3
лайзером и разъем С3127 электронного
блока управления двигателем <Автомобиль
с механической коробкой передач>
или разъем С3128 электронного блока
управления двигателем и автоматической
коробкой передач <Автомобиль с автомати3
ческой коробкой передач>

B: В хорошем ли состоянии разъем С320231

электронного блока управления иммоби3
лайзером и разъем С3127 электронного блока
управления двигателем <Автомобиль
с механической коробкой передач> или
разъем С3128 электронного блока управления
двигателем и автоматической коробкой
передач <Автомобиль с автоматической
коробкой передач>?
ДА :

Перейдите к этапу 9.

НЕТ :

Отремонтируйте или замените
поврежденный элемент(ы).
Подтвердите нормальную связь
с приборами MUTJII/III.

AC303805

Разъемы: C3127 <MКП>, C3128 <AКП>

CJ128 (GR)

CJ127 (Y)

CJ127

CJ128

58

52

61

55

62

56

60

54

59

53

57

51

101

102

103

104

105

106

107
120119

118

117

116

115

114

113

112

111

110

109

108
121

122

123

124

125

126

127

128

129

130

Вид со стороны
жгута проводов

AJ

AC303806

Разъем: C320231

Вид со стороны
жгута проводов

AF

54A- 21

ЗАМОК ЗАЖИГАНИЯ

ЭЛЕКТРООБОРУДОВАНИЕ

ЭТАП 9. Проверьте состояние жгута
проводов между разъемом С320231
(клемма № 3) электронного блока
управления иммобилайзером и разъемом
С3127 (клемма № 51) электронного блока
управления двигателем <Автомобиль
с механической коробкой передач>
или разъемом С3128 (клемма № 111)
электронного блока управления двигателем
и автоматической коробкой передач
<Автомобиль с автоматической коробкой
передач>

NOTE:

Перед проверкой жгута проводов, проверьте
состояние разъема C202 системы напомина
ния об оставленном ключе зажигания,
промежуточного разъема С13 <Автомобили
с левым расположением органов управления>,
C137 <Автомобили с правым расположением
органов управления>, отремонтируйте разъемы
в случае необходимости.

B: В хорошем ли состоянии жгут проводов

между разъемом С320231 (клемма № 3)
электронного блока управления
иммобилайзером и разъемом С3127 (клемма
№ 51) электронного блока управления
двигателем <Автомобиль с механической
коробкой передач> или разъемом С3128
(клемма № 111)электронного блока
управления двигателем и автоматической
коробкой передач <Автомобиль
с автоматической коробкой передач>.
ДА :

Перейдите к этапу 10.

НЕТ :

Отремонтируйте или замените
поврежденный элемент(ы).
Подтвердите нормальную связь
с приборами MUTJII/III.

AC303805

Разъемы: C3127 <MКП>, C3128 <AКП>

CJ128 (GR)

CJ127 (Y)

CJ127

CJ128

58

52

61

55

62

56

60

54

59

53

57

51

101

102

103

104

105

106

107
120119

118

117

116

115

114

113

112

111

110

109

108
121

122

123

124

125

126

127

128

129

130

Вид со стороны
жгута проводов

AJ

AC303806

Разъем: C320231

Вид со стороны
жгута проводов

AF

AC303800

Разъем: C313
<Автомобили
с левым рулем>

Вид со стороны
жгута проводов

AG

AC303818AM

Разъем: C3137
<Автомобили
с левым рулем>

Вид со стороны
жгута проводов

AC303806

Разъем: C3202

Вид со стороны
жгута проводов

AG
