НАРУЖНЫЕ ЗЕРКАЛА ЗАДНЕГО ВИДА
ЭКСТЕРЬЕР
51
-43

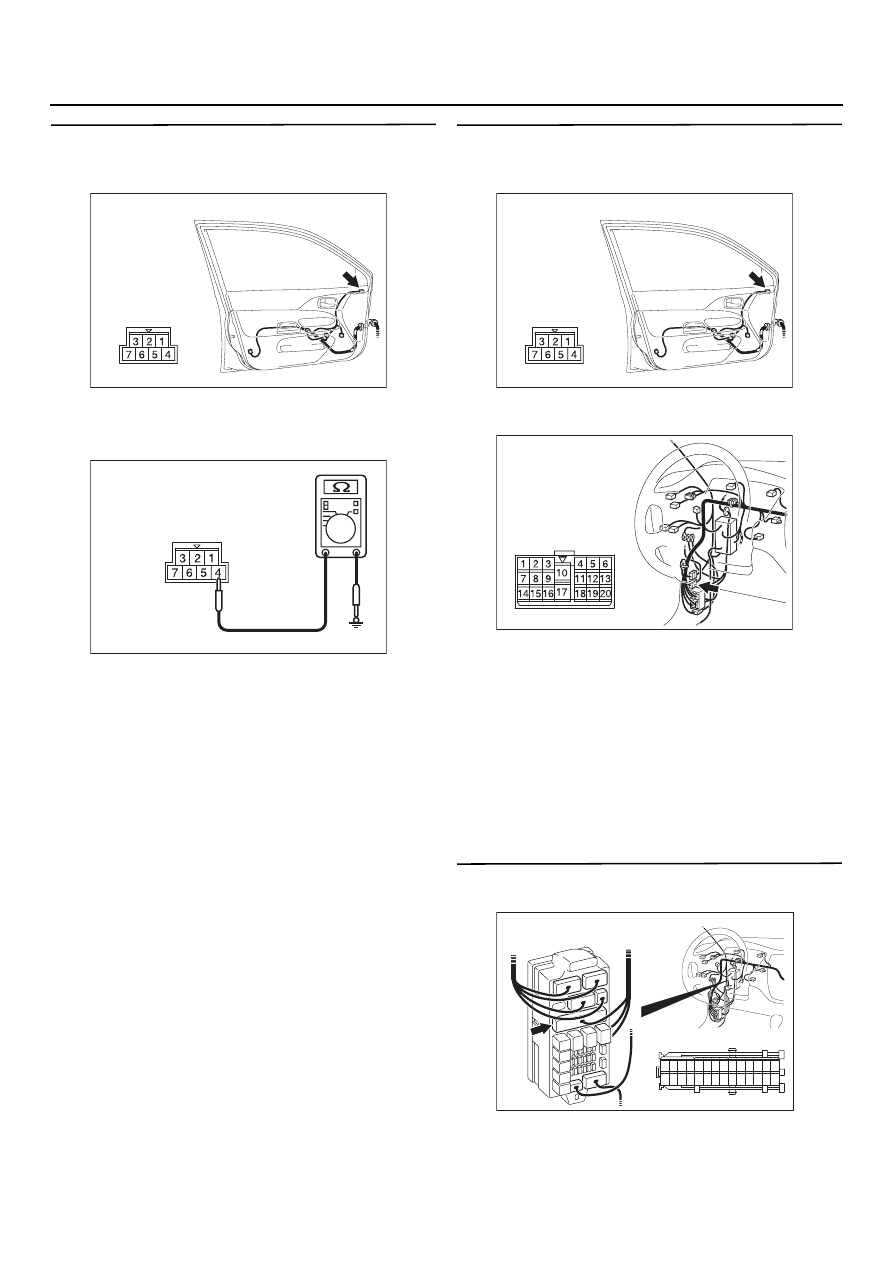

ЭТАП 7. Проверка электрического разъема
Электрический разъем СV212
B: Нормально?
ДА :
Идти к Этапу 8.
НЕТ :
Отремонтируйте неисправный разъем.

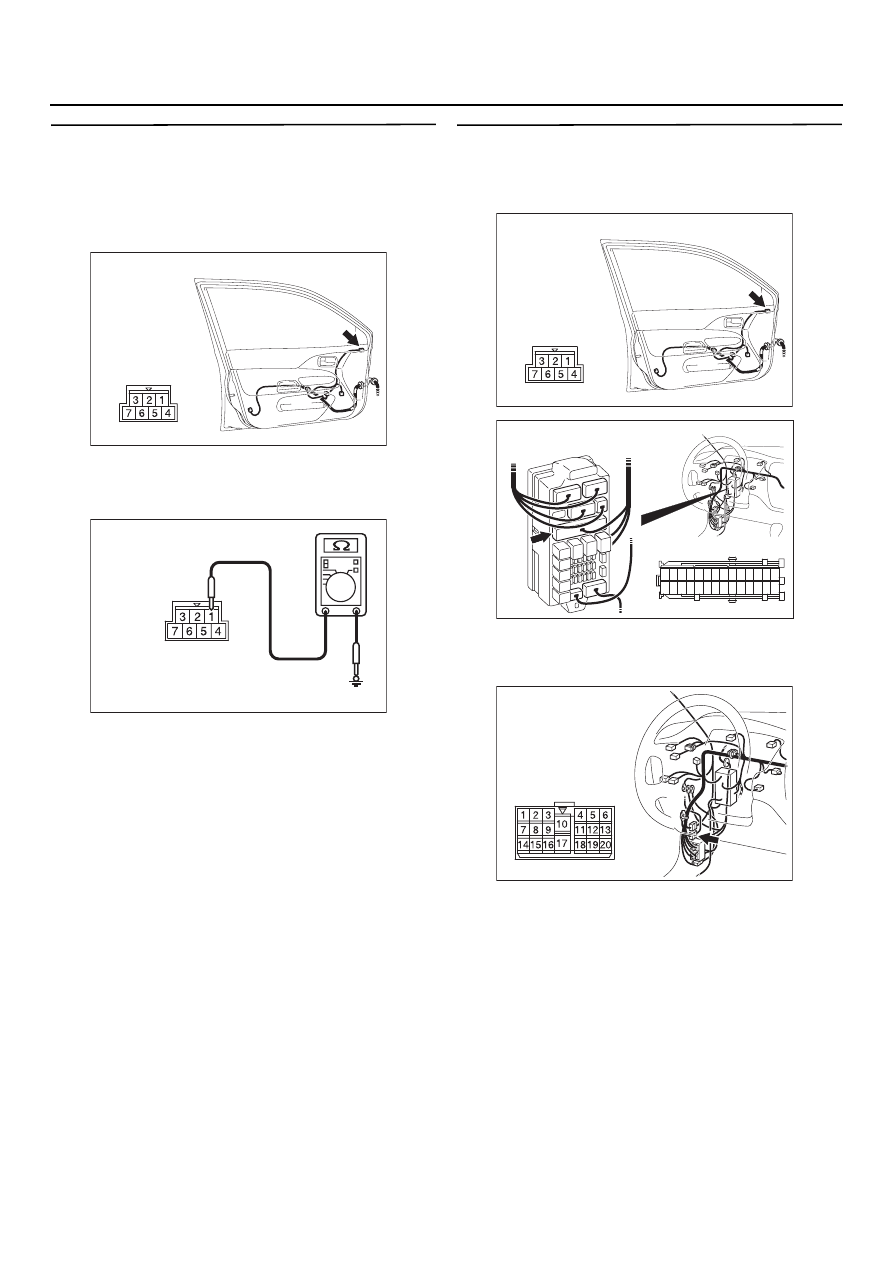

Этап 8. Проверка исправности цепи на
участке между выводом № 1 разъема ЕV11
(правое зеркало) и выводом № 3 колодки
разъема СV212
•
Подав напряжение, проверьте, нет ли
обрыва в электрической цепи.
NOTE:
До выполнения даной проверки, проверьте
исправность промежуточных соединений C
B: Нормально?
ДА :
Неисправность электропроводки
(см. главу 00, "Поиск неисправностей
электропроводки",
CTP. 00-6
).
НЕТ :
Устраните неисправность жгута
проводов.

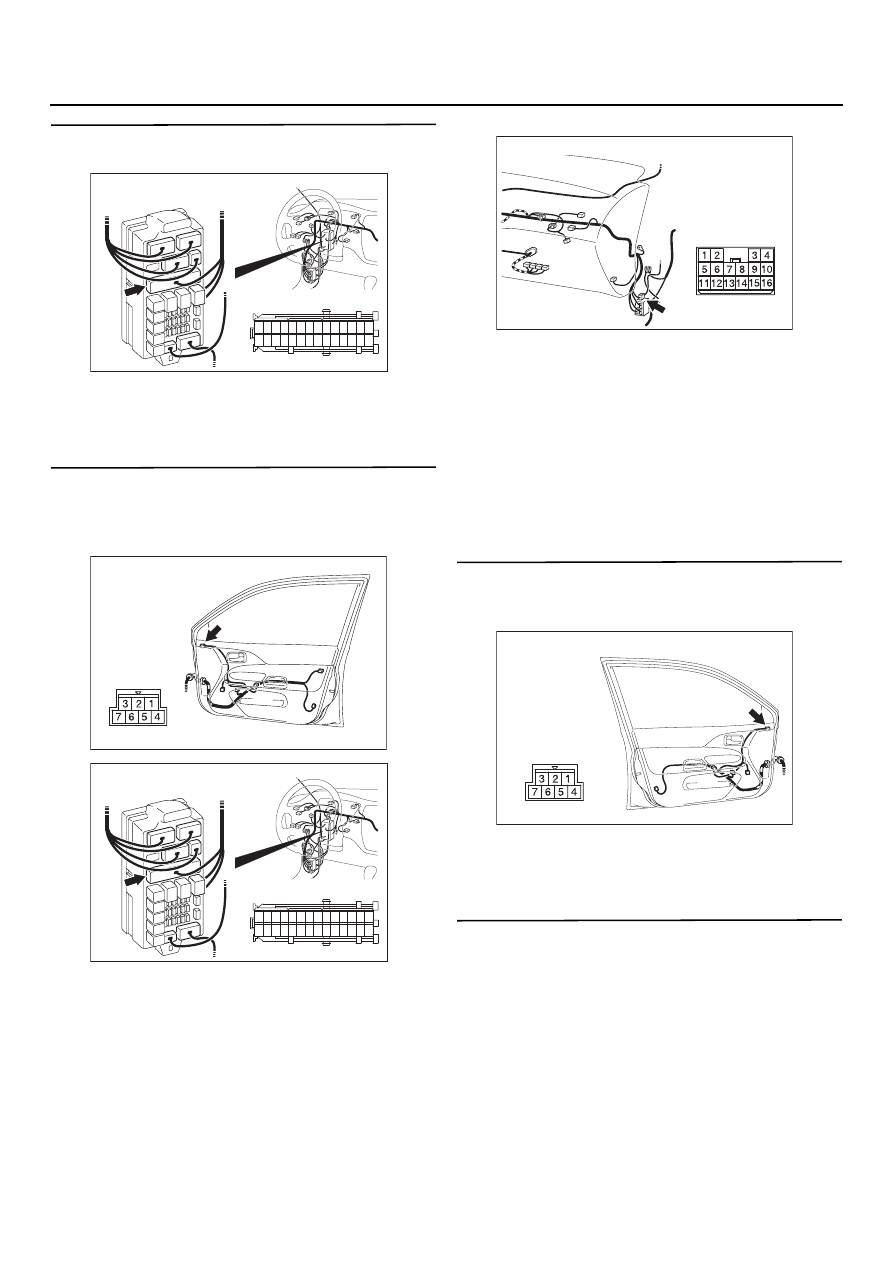

ЭТАП 9. Проверка электрического разъема
ЕV02 наружного зеркала заднего вида
(левого)
B: Нормально?
ДА :
Идти к Этапу 10.
НЕТ :
Отремонтируйте неисправный разъем.

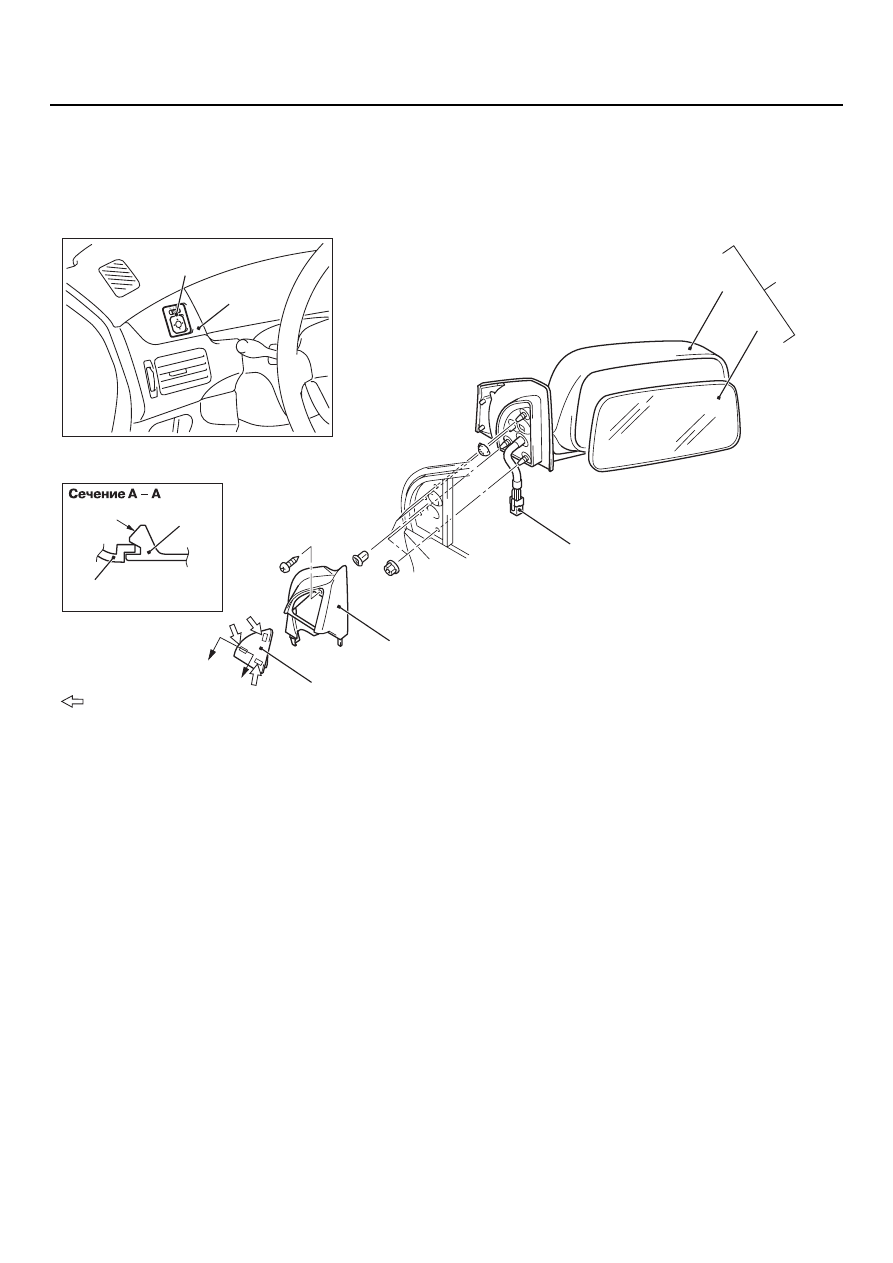

Этап 10. Проверка зеркала в сборе (левого)
Проверьте исправность элемента обогрева
зеркального стекла (левого зеркала)
(См.
CTP. 51-48
).
B: Нормально?
ДА :
Идти к Этапу 11.
НЕТ :
Замените зеркало в сборе (левое).
AC304913
21
7
16 15
17
18
20 19
1
2
3
4
5
6
23 22
24
25
28
26
27
9
8
10
11
14
12
13
Разъем: CV212
Вид со стороны жгута
AB
Монтажный блок (вид спереди)
AC304817
Разъем: EV11
Вид со стороны
жгута
AB
AC304913
21
7
16 15
17
18
20 19
1
2
3
4
5
6
23 22
24
25
28
26
27
9
8
10
11
14
12
13
Разъем: CV212
Вид со стороны жгута
AB
Монтажный блок (вид спереди)
AC304819
Разъем: CV112
AB
AC304818
Разъем: EV02
Вид со стороны жгута
AB
