ОЧИСТИТЕЛЬ И ОМЫВАТЕЛЬ ВЕТРОВОГО СТЕКЛА

ЭКСТЕРЬЕР

51

-24

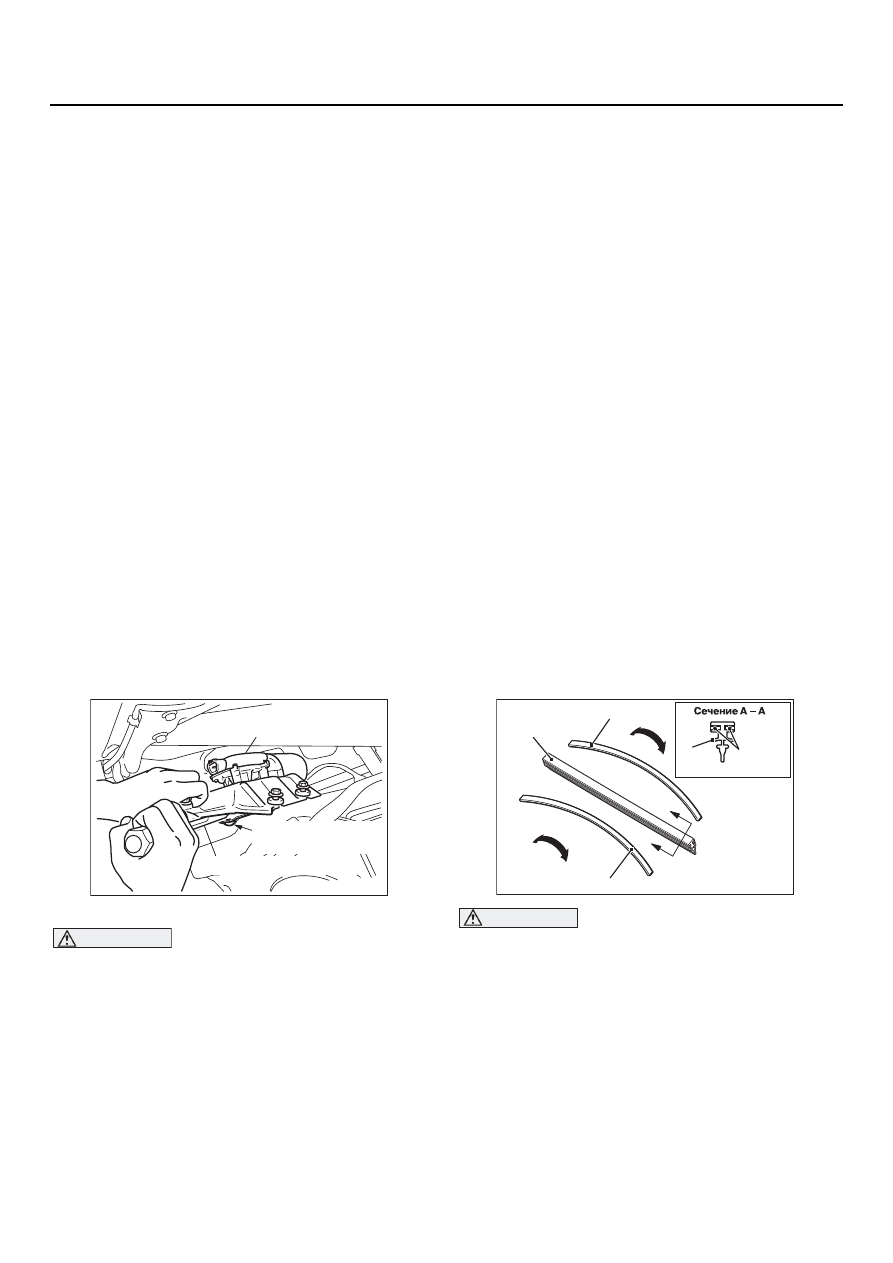

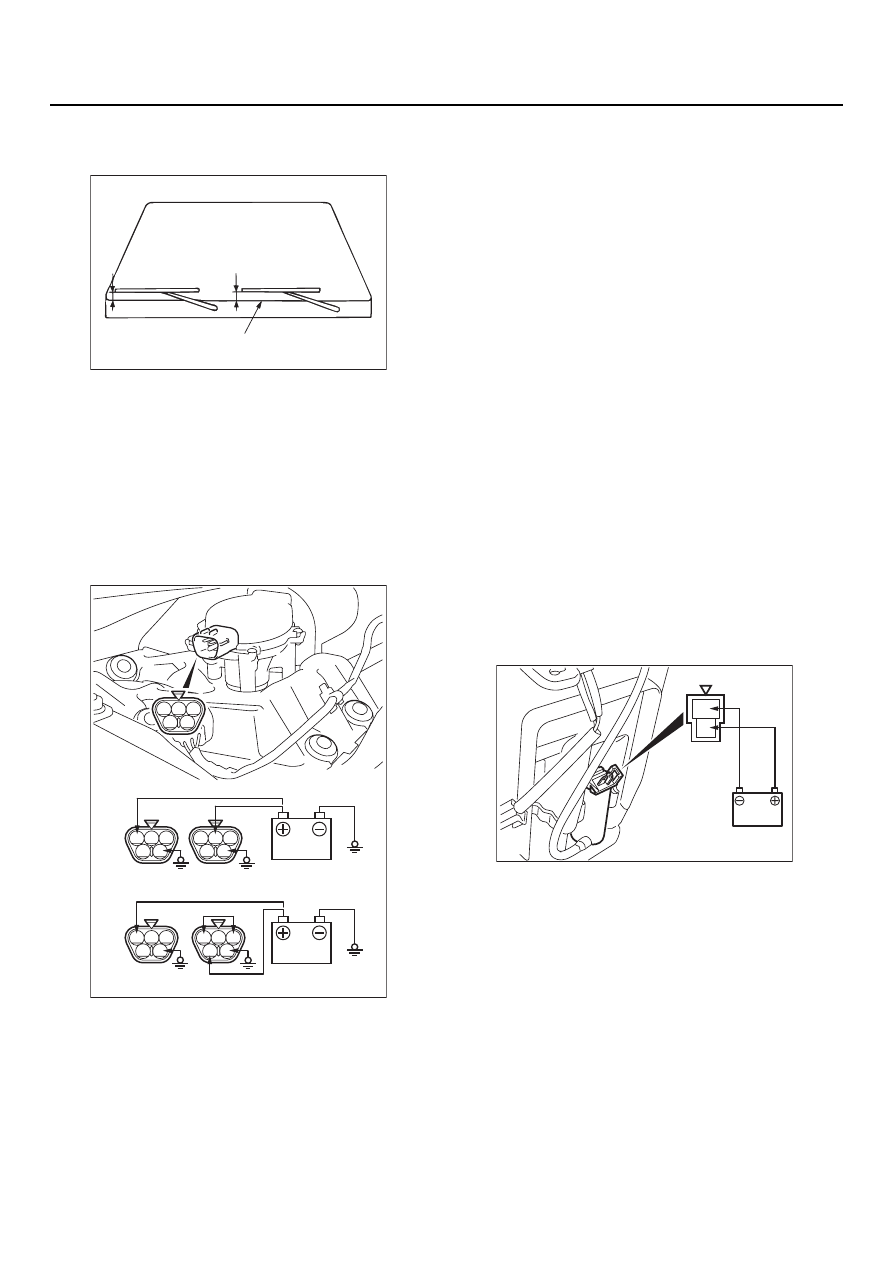

>>В<< УСТАНОВКА СКРЕБКА
СТЕКЛООЧИСТИТЕЛЯ

Установите скребок в сборе в нормированное
положение (стандартная высота относительно
накладок панели стеклоочистителя ветрового
стекла).

Стандартное значение (A): 34

±

 5 мм

ПРОВЕРКА

M1511007700313

ПРОВЕРКА ЭЛЕКТРОДВИГАТЕЛЯ
ОЧИСТИТЕЛЯ ВЕТРОВОГО СТЕКЛА

Проверку электродвигателя ветрового стекла
следует выполнять, отсоединив колодку жгута
проводов электродвигателя от колодки жгута
проводов, установленной на кузове.

Работа электродвигателя с низкой
и высокой частотой вращения вала
привода стеклоочистителя.

Для проверки работы электродвигателя с низкой
и высокой частотой вращения вала подайте
к нему напряжение от аккумуляторной батареи.

Проверка работы электродвигателя
в режиме остановки

1. Подайте к выводам электродвигателя

(см. рис. А) напряжение от аккумуляторной
батареи для того, чтобы он мог работать
в режиме малой частоты вращения вала,
и во время его вращения отсоедините провод
электропитания для остановки
электродвигателя.

2. Подайте к выводам электродвигателя

(см. рис. В) напряжение от аккумуляторной
батареи для того, чтобы убедиться в том,
что в ходе работы на малой частоте вращения
выходной вал электродвигателя остановился
в положении для автоматического останова.

ПРОВЕРКА ЭЛЕКТРОДВИГАТЕЛЯ
НАСОСА ОМЫВАТЕЛЯ ВЕТРОВОГО
СТЕКЛА

1. Снимите бачок омывателя, не отсоединяя

шланги. Затем наполните бачок водой.

2. Убедитесь в том, что при соединении вывода

№ 2 с положительным выводом
аккумуляторной батареи, а вывода
№ 1 I с отрицательным, происходит
энергичная подача омывающей жидкости.

AC000427

A

A

Верхние кромки накладок

AD

1

4

2

3

5

1

4

2

3

5

1

4

2

3

5

1

4

2

3

5

AC305201

1

4

2

3

5

Проверка работоспособности

Низкая частота Высокая частота

(A) Низкая частота (B) Автоматический

       останов

Проверка места останова

AB

1

2

AC005891

ОЧИСТИТЕЛЬ И ОМЫВАТЕЛЬ ВЕТРОВОГО СТЕКЛА

ЭКСТЕРЬЕР

51

-25

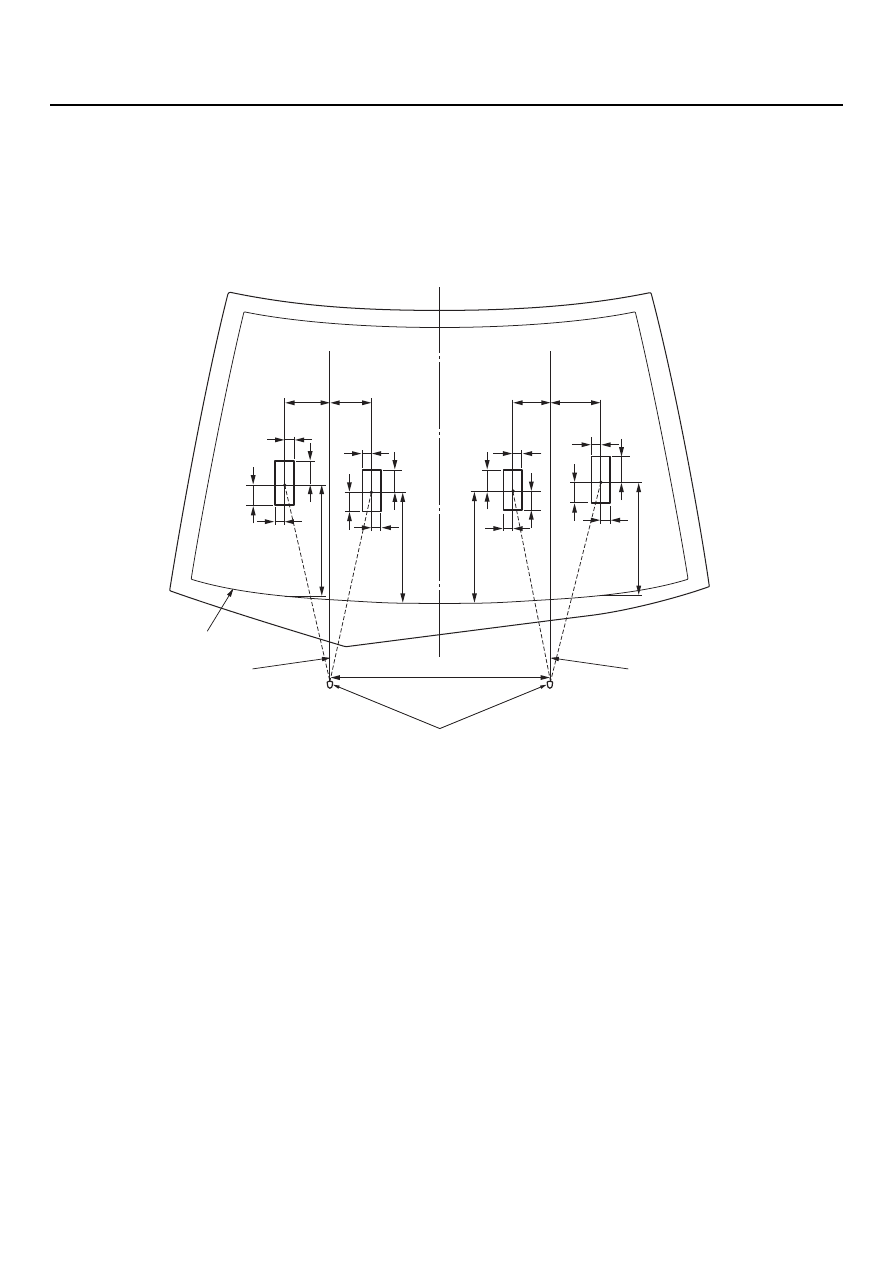

ПРОВЕРКА ТРАЕКТОРИИ СТРУЙ
ОМЫВАТЕЛЯ ВЕТРОВОГО СТЕКЛА

Отрегулируйте положение форсунок так,
чтобы траектории струй соответствовали
траекториям, показанным на рисунке.

AC304420

305

70

25

55

140

100

120

115

305

300

600

300

25

25

25

25

25

25

25

55

65

60

50

60

50

AB

Продольная ось форсунки

Продольная ось форсунки

Форсунки омывателя

<Правый>

<Левый>

Верхняя граница фасетки

Единица измерения: мм

ОЧИСТИТЕЛЬ И ОМЫВАТЕЛЬ ВЕТРОВОГО СТЕКЛА

ЭКСТЕРЬЕР

51

-26

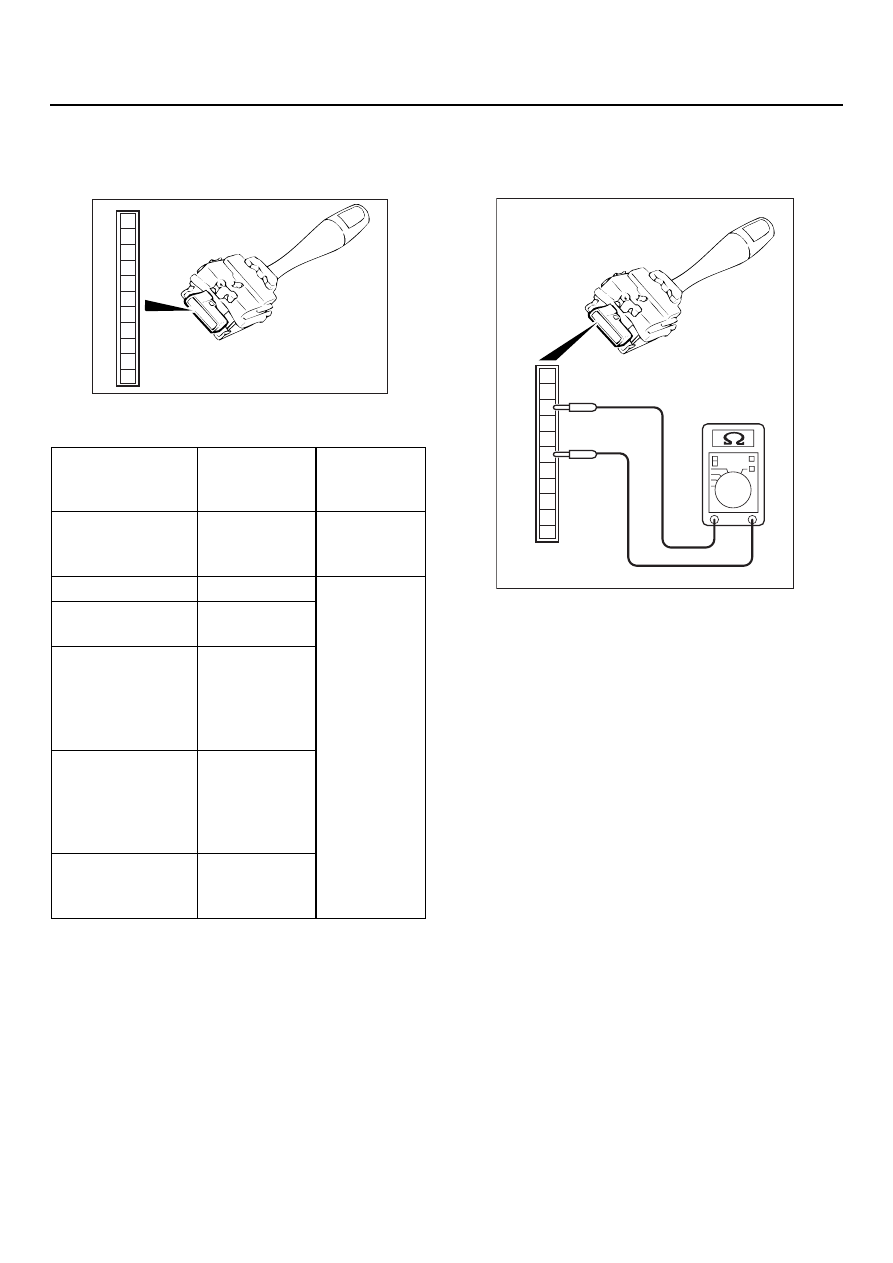

ПРОВЕРКА ПЕРЕКЛЮЧАТЕЛЯ
ОЧИСТИТЕЛЯ И ОМЫВАТЕЛЯ
ВЕТРОВОГО СТЕКЛА

Проверьте наличие проводимости между
выводами переключателя.

ПРОВЕРКА НАПРЯЖЕНИЯ ПРИ
РАБОТЕ СТЕКЛООЧИСТИТЕЛЯ
В ПРЕРЫВИСТОМ РЕЖИМЕ

Убедитесь в том, что величина сопротивления
между выводами 3 и 6 колодки подрулевого
переключателя находится в пределах 0I1 кОм.

Положение
переключателя

ПодсоедиV
нение
тестера

СтандартV
ные
условия

"OFF"

6 I 11, 6 I 10,
6 I 9, 6 I 8,
6 I 7

Контур
разомкнут

Режим "туман"

6 I 11

Менее 2 Ом

Прерывистый
режим

6 I 10

Переключатель
режима малой
частоты ходов
щеток стеклоI
очистителя

6 I 9

Переключатель
режима большой
частоты ходов
щеток стеклоI
очистителя

6 I 8

Выключатель
омывателя
ветрового стекла

6 I 7

1

6

8

11

10

9

7

5

4

3

2

AC000417

1

6

8

11

10

9

7

5

4

3

2

AC201004
