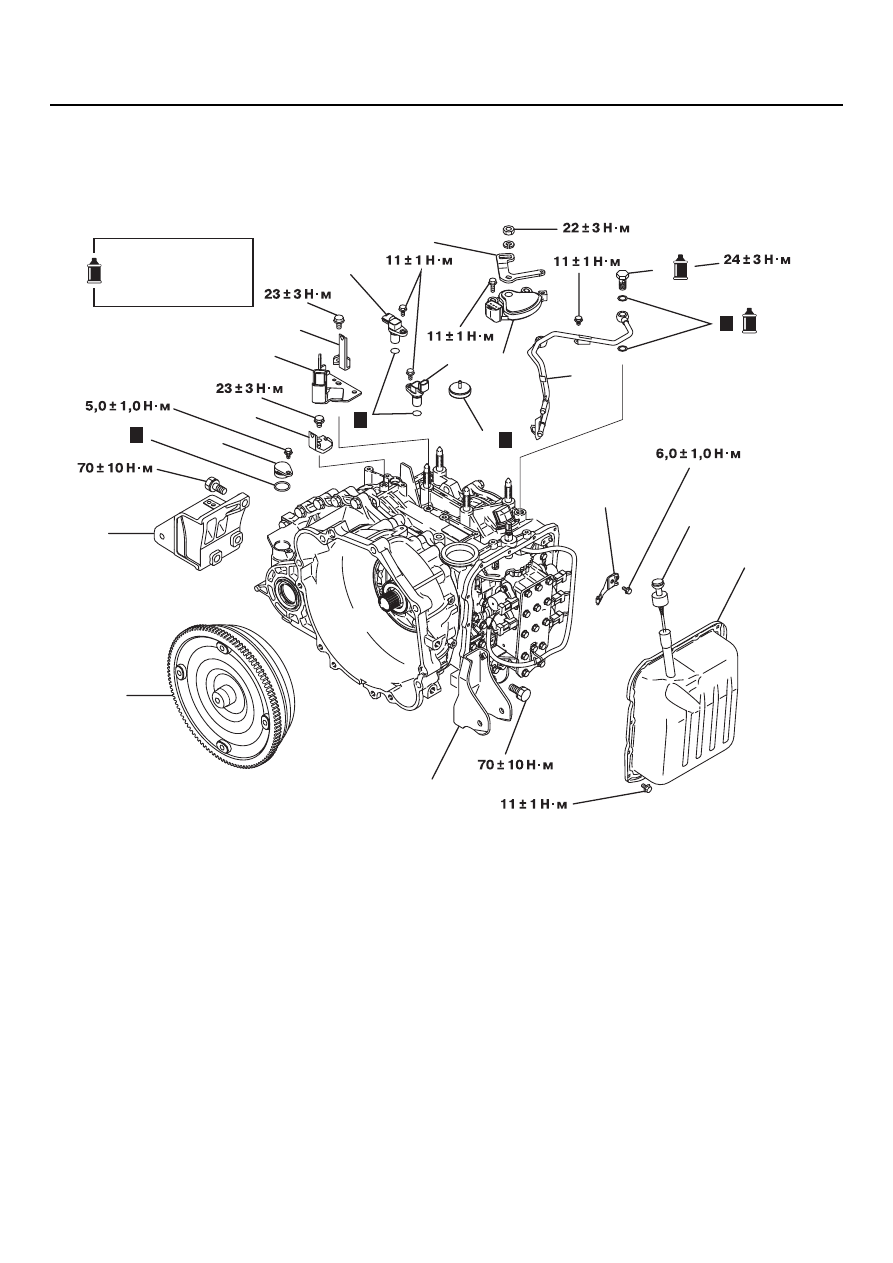

23B

-16

КОРОБКА ПЕРЕДАЧ

РЕМОНТ АВТОМАТИЧЕСКОЙ КОРОБКИ ПЕРЕДАЧ

КОРОБКА ПЕРЕДАЧ

РАЗБОРКА И СБОРКА

M1233001000335

AK301024 AB

Все подвижные части
перед их установкой
смажьте рабочей
жидкостью АКП.

1

2

3

14

11

13

12

5

4

2

6

15

16

7

8

10

9

H

H

H

H

1.

Гидротрансформатор

2.

Кронштейн опоры

3.

Кронштейн крепления электрического кабеля

4.

Кронштейн крепления электрического кабеля

5.

Кронштейн троса селектора

6.

Контрольный щуп

7.

Болт с проушиной

8.

Впускной трубопровод теплообменника

9.

Сапун

10. Датчик частоты вращения входного вала
11. Датчик частоты вращения выходного вала
12. Селекторный рычаг
13. Переключатель селектора
14. Уплотнительный колпачок
15. Крышка гидрораспределителя
16. Стопор оси селекторного рычага

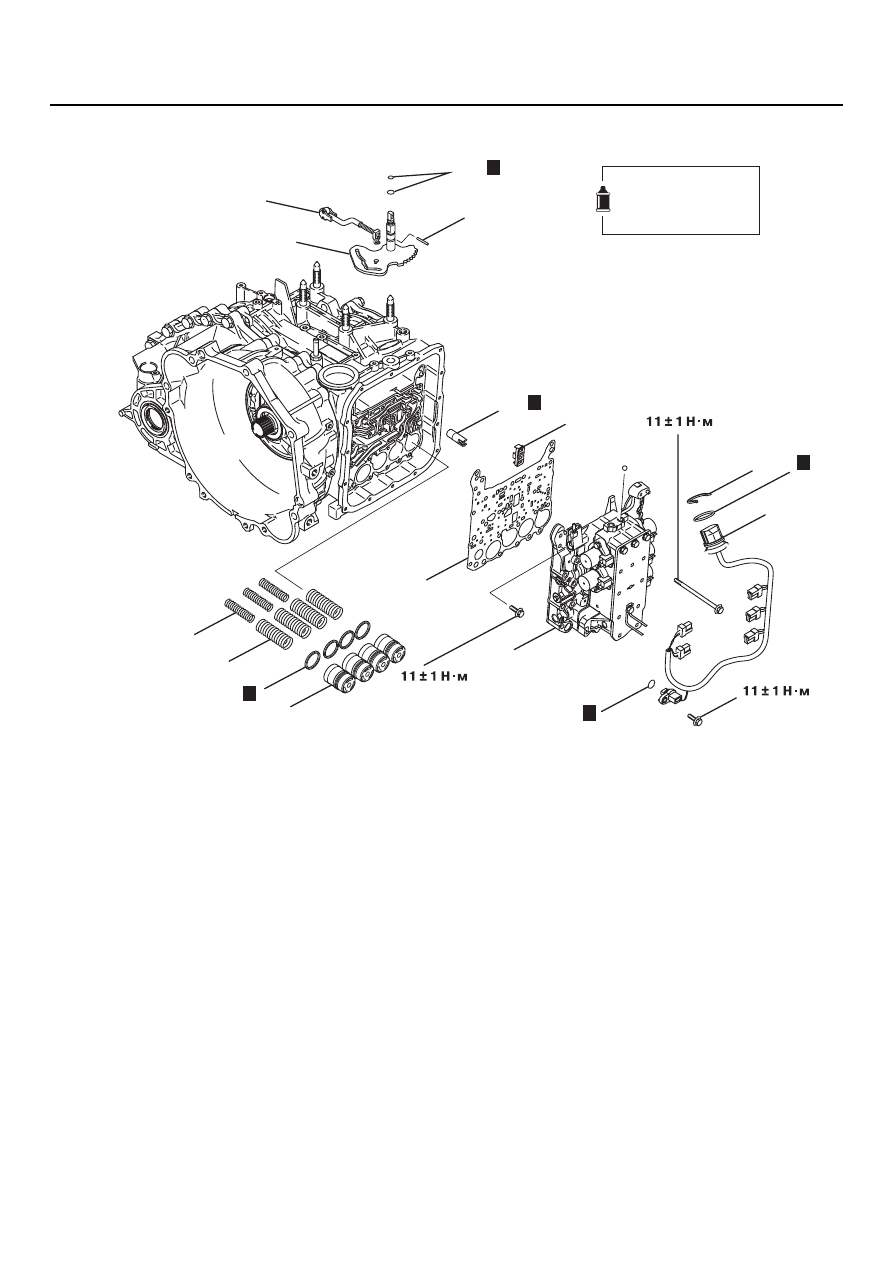

23B

-17

КОРОБКА ПЕРЕДАЧ

РЕМОНТ АВТОМАТИЧЕСКОЙ КОРОБКИ ПЕРЕДАЧ

AK301025

Все подвижные части
перед их установкой
смажьте рабочей
жидкостью АКП.

17

19

20

21

22

26

27

29

28

18

23

24

25

AB

H

H

H

H

H

17. Гидрораспределитель
18. Уплотнительная прокладка
19. Стопорное кольцо
20. Электрический кабель электромагнитных

клапанов

21. Сетчатый фильтр
22. Сальник корпуса вспомогательного тормоза

23. Поршень гидроаккумулятора
24. Пружина гидроаккумулятора
25. Пружина гидроаккумулятора
26. Валик оси селекторного рычага
27. Тяга блокиратора выходного вала
28. Уплотнительное кольцо
29. Ось селекторного рычага

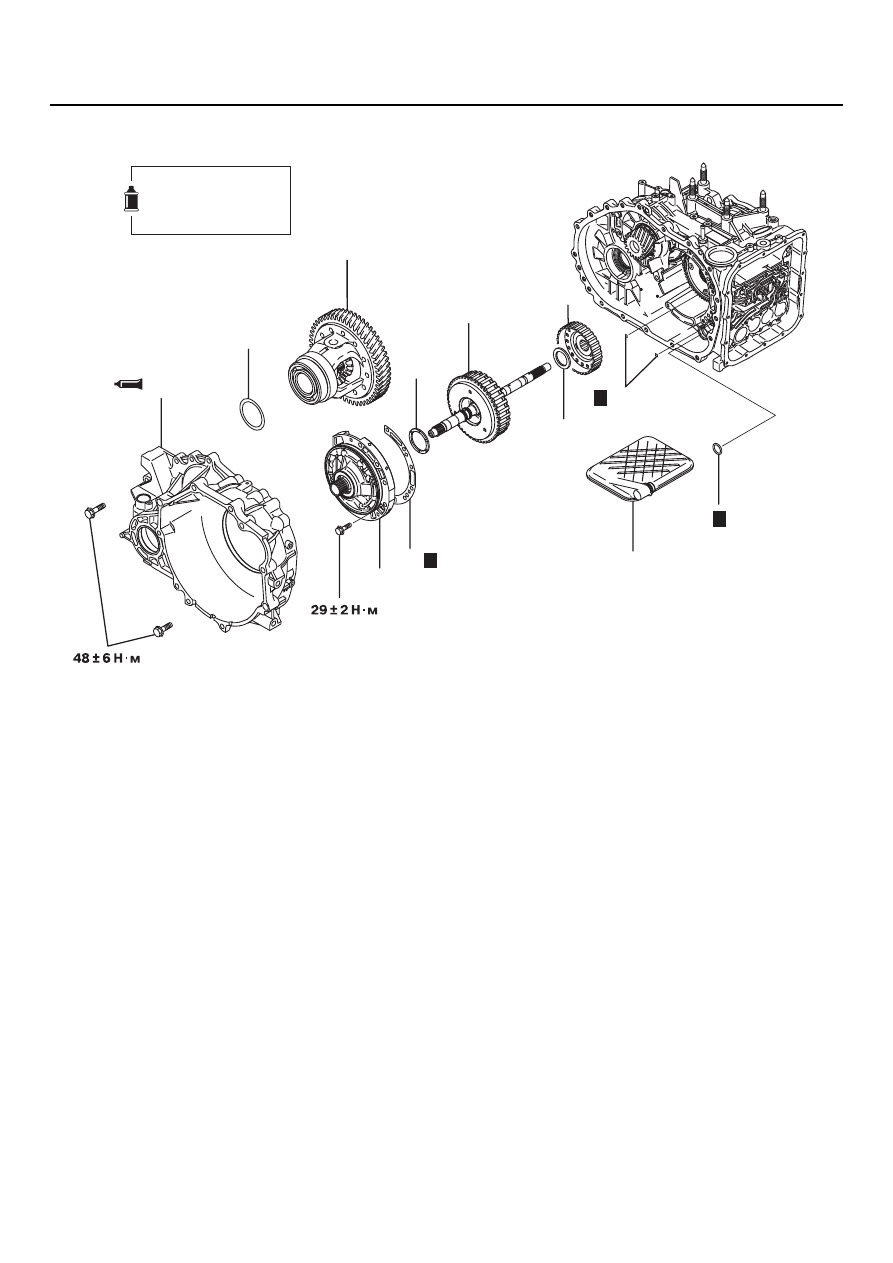

23B

-18

КОРОБКА ПЕРЕДАЧ

РЕМОНТ АВТОМАТИЧЕСКОЙ КОРОБКИ ПЕРЕДАЧ

AK301026

30

32

33

37

38

40

31

34

39

35

36

Все подвижные части
перед их установкой
смажьте рабочей
жидкостью АКП.

AB

H

H

H

30. Картер гидротрансформатора
31. Уплотнительное кольцо
32. Дифференциал
33. Регулировочное кольцо
34. Фильтр рабочей жидкости
35. Насос рабочей жидкости
36. Уплотнительная прокладка

37. Упорная шайба #1
38. Фрикцион включения пониженной передачи

и входной вал

39. Упорный подшипник #2
40. Ступица фрикциона включения пониженной

передачи

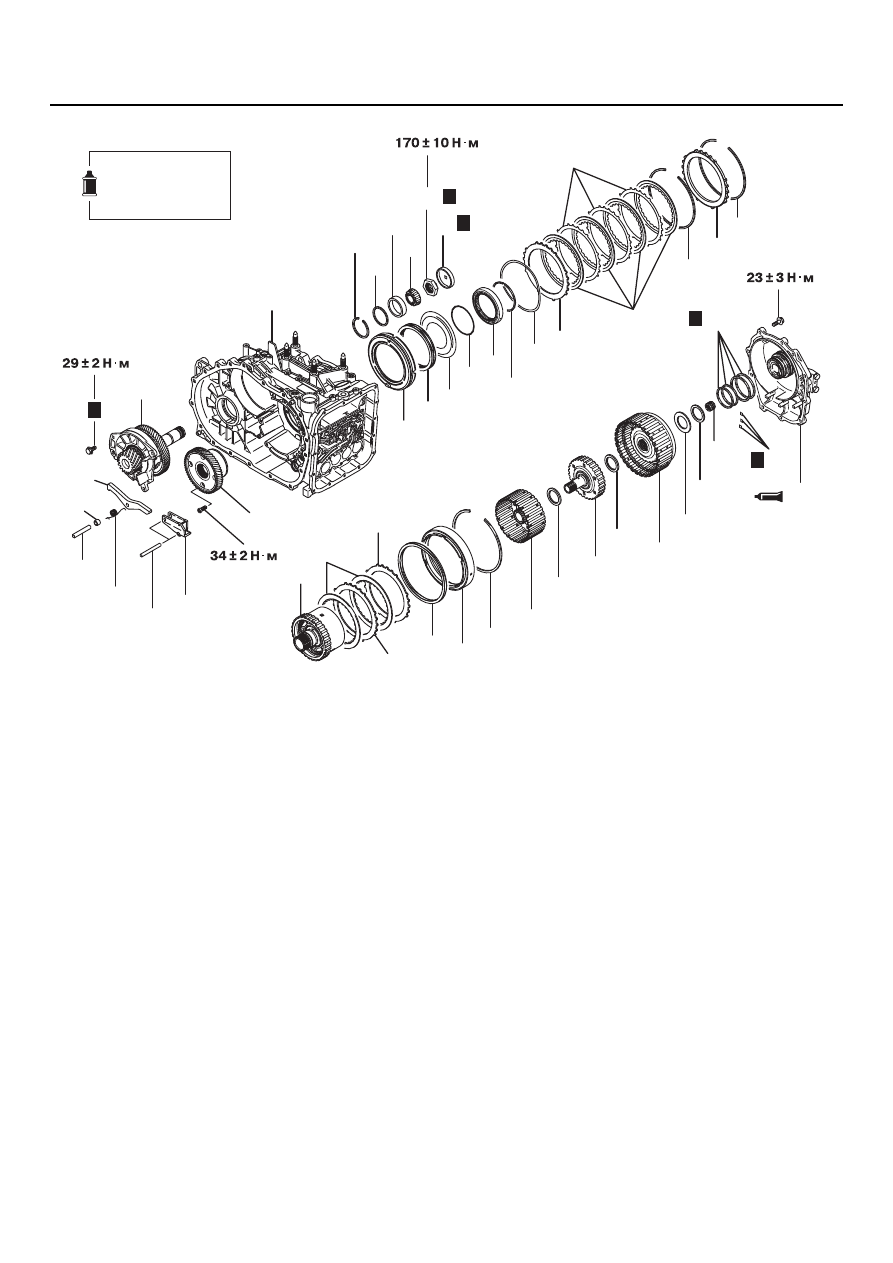

23B

-19

КОРОБКА ПЕРЕДАЧ

РЕМОНТ АВТОМАТИЧЕСКОЙ КОРОБКИ ПЕРЕДАЧ

AK301027 AB

Apply automatic
transmission fluid
to all moving parts
before installation.

41

42

78

43

44

46

47

48

54

55

56

57

58

59

60

61

62

65

66

67

68

69

70

71

72

73

74

79

82

83

84

86

85

80

81

75

76

77

63

64

53

52

50

51

45

49

H

H

H

H

H

41. Ось блокиратора выходного вала
42. Регулировочное кольцо
43. Пружина блокиратора выходного вала
44. Ось опоры блокиратора выходного вала
45. Блокиратор выходного вала
46. Опора блокиратора выходного вала
47. Задняя крышка
48. Наружное кольцо упорного подшипника #8
49. Уплотнительное кольцо
50. Задний подшипник входного вала
51. Уплотнительное кольцо
52. Упорный подшипник #7
53. Фрикцион включения передачи заднего хода

и повышенной передачи

54. Упорный подшипник #6
55. Ступица фрикциона включения повышенной

передачи

56. Упорный подшипник #5
57. Солнечная шестерня передачи заднего хода
58. Стопорное кольцо
59. Вспомогательный тормоз
60. Возвратная пружина
61. Нажимной диск
62. Фрикционный диск вспомогательного тормоза
63. Стальной диск вспомогательного тормоза
64. Водило в сборе

65. Стопорное кольцо
66. Реактивная пластина
67. Стопорное кольцо
68. Фрикционный диск тормоза включения

пониженной передачи и передачи заднего хода

69. Стальной диск тормоза включения пониженной

передачи и передачи заднего хода

70. Нажимной диск
71. Пружинное кольцо
72. Стопорное кольцо
73. Внутреннее кольцо обгонной муфты
74. Уплотнительное кольцо
75. Тарелка пружины
76. Возвратная пружина
77. Тормоз включения пониженной передачи

и передачи заднего хода

78. Ведущая шестерня промежуточной передачи
79. Колпачок
80. Стопорная гайка
81. Выходной вал
82. Конический роликовый подшипник
83. Наружное кольцо подшипника
84. Регулировочное кольцо
85. Стопорное кольцо
86. Картер коробки передач
