КОРОБКА ПЕРЕДАЧ

КАПИТАЛЬНЫЙ РЕМОНТ МЕХАНИЧЕСКОЙ КОРОБКИ ПЕРЕДАЧ

КОРОБКА ПЕРЕДАЧ

РАЗБОРКА И СБОРКА

M1222001000159

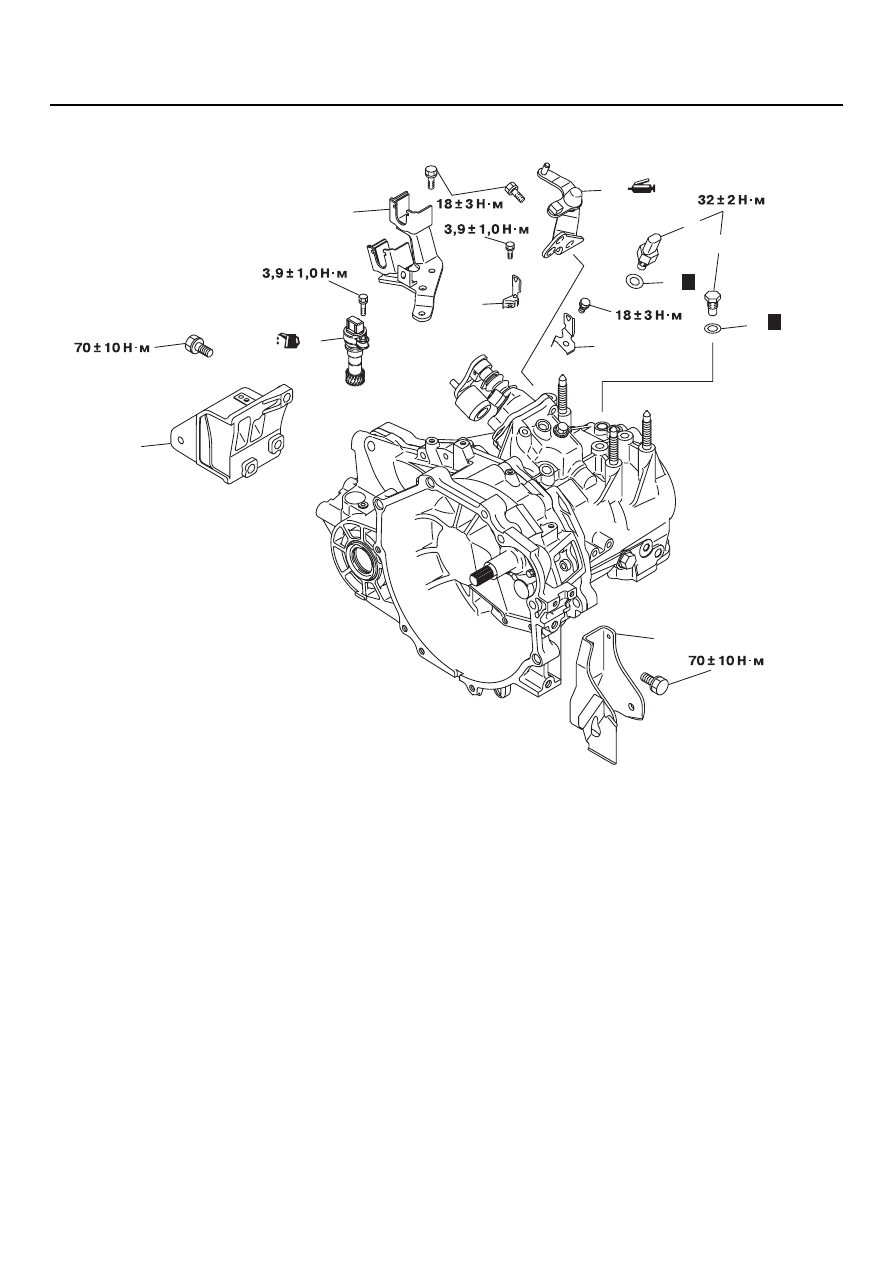

<F5M41>

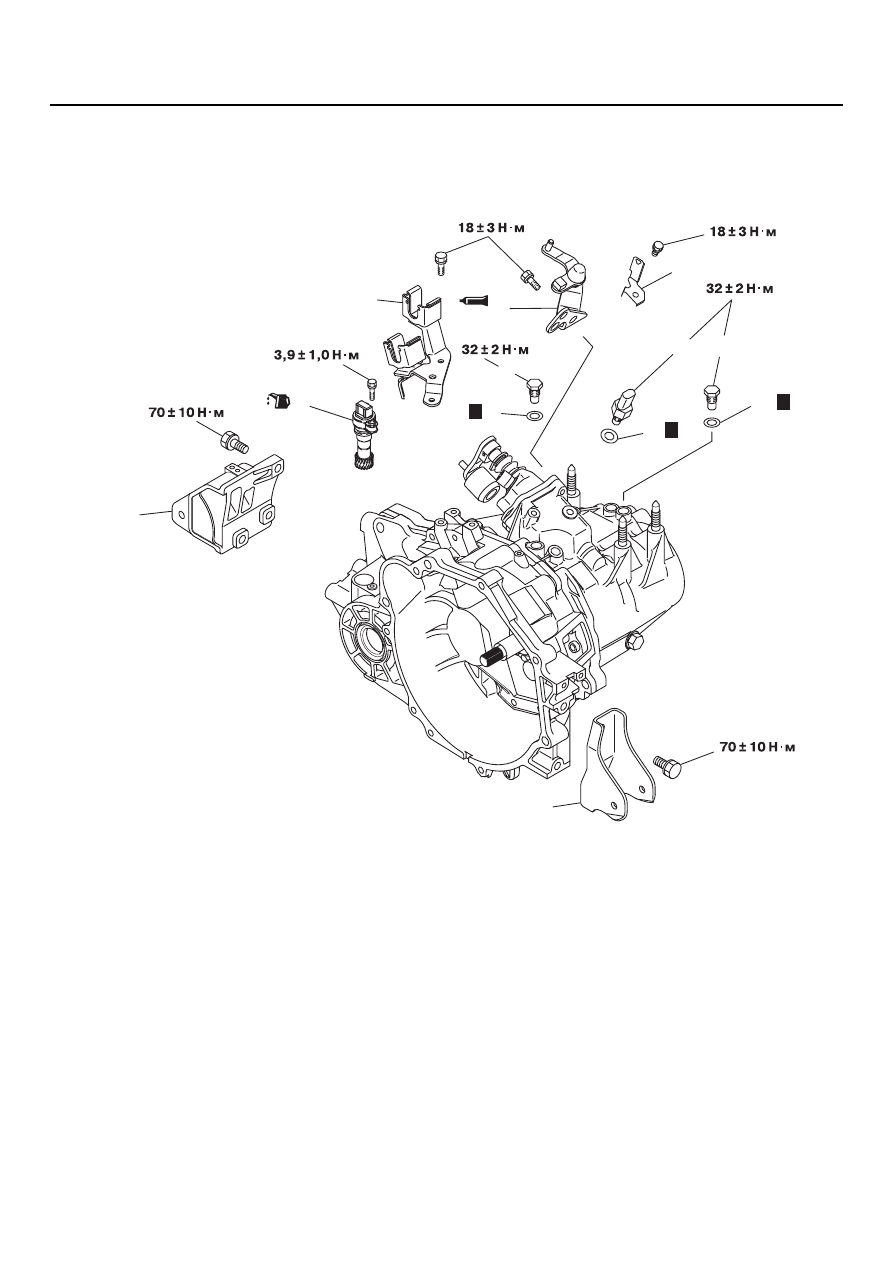

AK300215

1

2

3

5

4

7

6

10

11

12

8

9

AB

H

H

H

Последовательность
разборки

1.

Кронштейн передней опоры
коробки передач

2.

Кронштейн задней опоры
коробки передач

3.

Кронштейн троса переключения
передач

>>P<<

4.

Рычаг выбора передач

>>O<<

5.

Ведомая шестерня привода
спидометра

6.

Выключатель фонарей заднего
хода

7.

Уплотнительная прокладка

8.

Шарик фиксатора

9.

Уплотнительная прокладка

10. Тарельчатая пружина
11. Уплотнительная прокладка
12. Кронштейн крепления

электрического кабеля

Последовательность
разборки

22B

-15

КОРОБКА ПЕРЕДАЧ

КАПИТАЛЬНЫЙ РЕМОНТ МЕХАНИЧЕСКОЙ КОРОБКИ ПЕРЕДАЧ

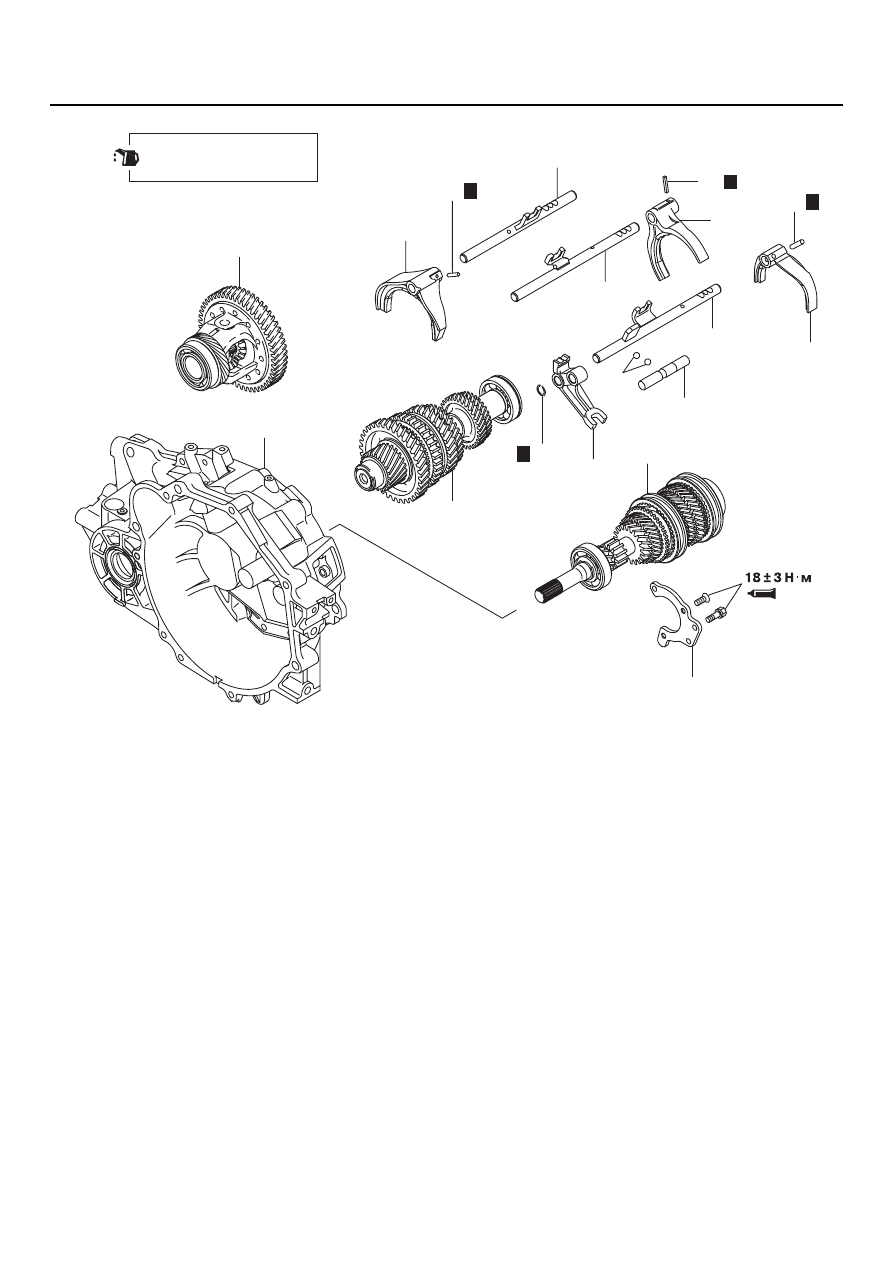

AK300214

На все подвижные части переда
их установкой нанесите
трансмиссионное масло.

15

16

13

14

20

24

23

18

19

21

22

27

28

17

25

26

AB

Н

Н

Н

Последовательность
разборки

13. Болт крепления блокировочной

пластины

14. Уплотнительная прокладка

>>N<<

15. Корпус механизма выбора

передач

16. Пружина возврата в

нейтральное положение

>>L<<

17. Болт крепления вала

промежуточной шестерни
заднего хода

18. Уплотнительная прокладка

<<А>>

>>K<<

19. Уплотнительный колпачок

<<B>>

>>J<<

20. Картер коробки передач

<<C>>

>>I<<

21. Вал промежуточной шестерни

заднего хода

22. Промежуточная шестерня

заднего хода

23. Колодка рычага выбора

передачи заднего хода

24. Рычаг выбора передачи

заднего хода

>>H<<

25. Маслосборник

>>F<<

26. Регулировочное кольцо
27. Держатель магнита
28. Магнит

Последовательность
разборки

22B

-16

КОРОБКА ПЕРЕДАЧ

КАПИТАЛЬНЫЙ РЕМОНТ МЕХАНИЧЕСКОЙ КОРОБКИ ПЕРЕДАЧ

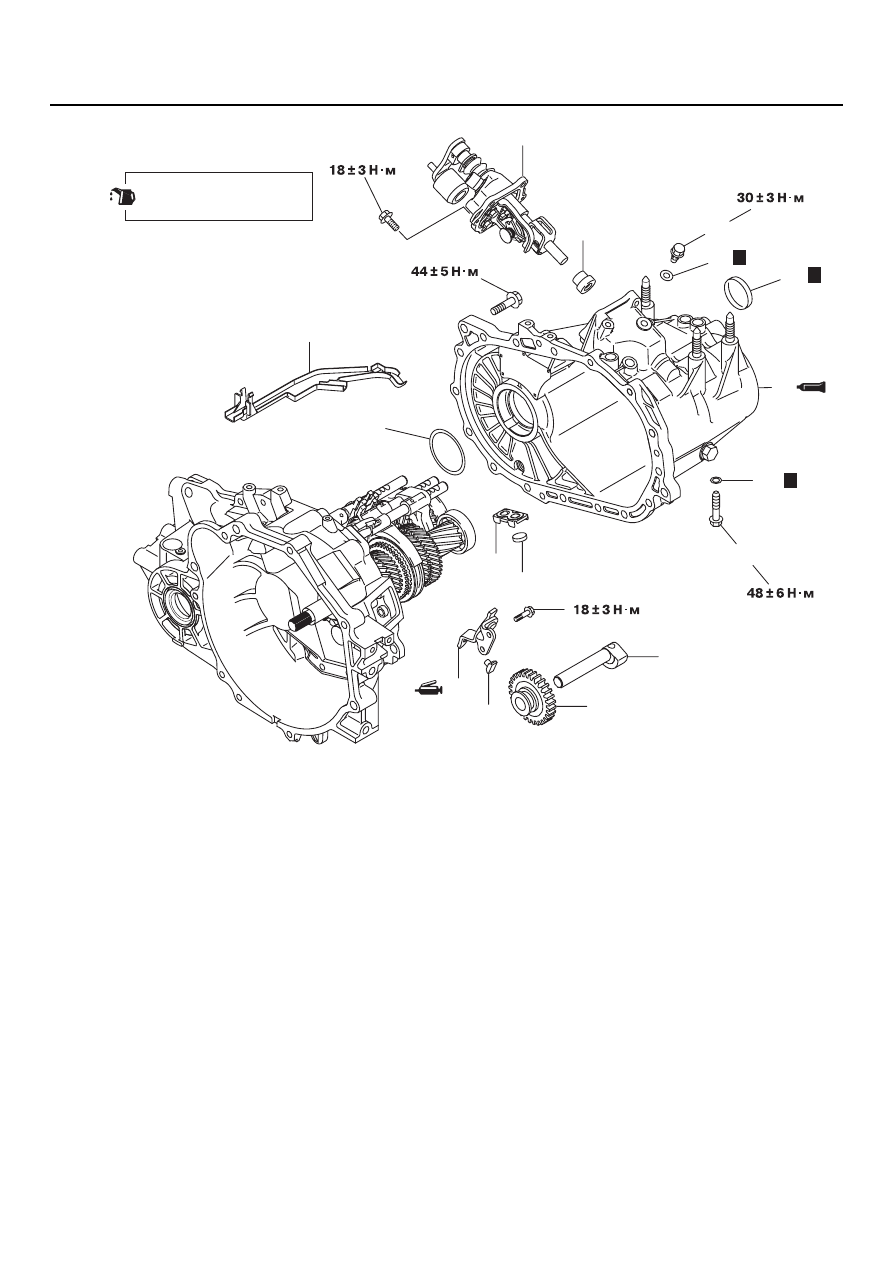

AK300216

30

29

31

45

35

34

38

39

46

43

37

36

32

41

33

42

40

44

AB

На все подвижные части переда
их установкой нанесите
трансмиссионное масло.

Н

Н

Н

Н

Последовательность
разборки

>>E<<

29. Пружинный штифт
30. Шток 1й и 2й передач
31. Вилка 1й и 2й передач

>>E<<

32. Пружинный штифт

>>E<<

33. Пружинный штифт

<<D>>

>>C<<

34. Шток 5й передачи и передачи

заднего хода

<<D>>

>>C<<

35. Вилка 5й передачи и передачи

заднего хода

>>C<<

36. Вилка передачи заднего хода

>>C<<

37. Стопорное кольцо

>>C<<

38. Шток блокировки включения

передачи заднего хода

>>C<<

39. Стальной шарик

<<D>>

>>C<<

40. Шток 3й и 4й передач

<<D>>

>>C<<

41. Вилка 3й и 4й передач

>>B<<

42. Сепаратор переднего

подшипника

<<F>>

>>А<<

43. Первичный вал

<<F>>

>>А<<

44. Вторичный вал
45. Дифференциал
46. Картер сцепления

Последовательность
разборки

22B

-17

КОРОБКА ПЕРЕДАЧ

КАПИТАЛЬНЫЙ РЕМОНТ МЕХАНИЧЕСКОЙ КОРОБКИ ПЕРЕДАЧ

 <F5M42>

AK203151

4

3

8

6

9

7

10

11

5

2

1

AC

Н

Н

Последовательность
разборки

1.

Кронштейн передней опоры
коробки передач

2.

Кронштейн задней опоры
коробки передач

3.

Кронштейн троса переключения
передач

>>P<<

4.

Рычаг выбора передач

>>O<<

5.

Ведомая шестерня привода
спидометра

6.

Выключатель фонарей заднего
хода

7.

Уплотнительная прокладка

8.

Тарельчатая пружина

9.

Уплотнительная прокладка

10. Кронштейн крепления

электрического кабеля

11. Кронштейн крепления

электрического кабеля

Последовательность
разборки
