22B

-36

ПЕРВИЧНЫЙ ВАЛ

КАПИТАЛЬНЫЙ РЕМОНТ МЕХАНИЧЕСКОЙ КОРОБКИ ПЕРЕДАЧ

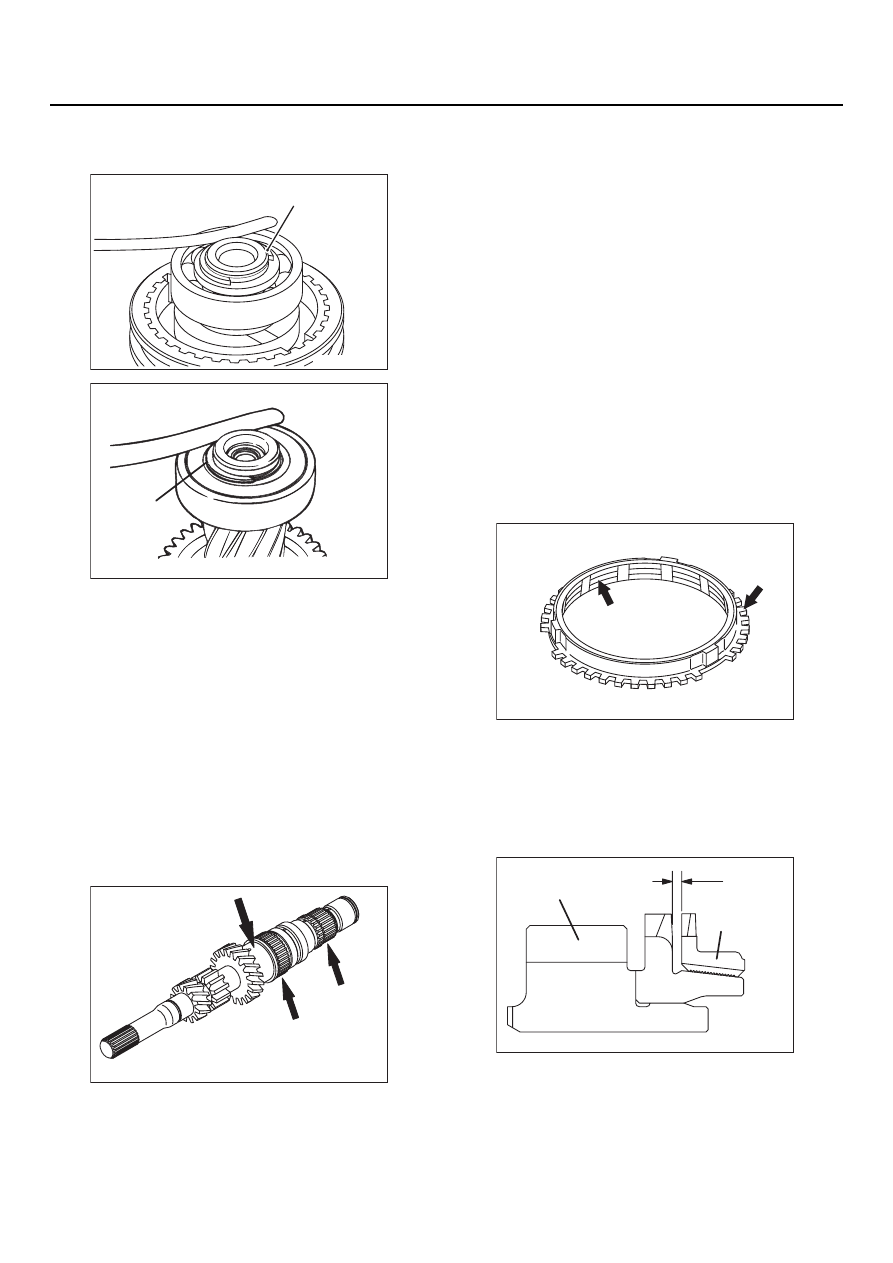

>>P<< УСТАНОВКА СТОПОРНОГО
КОЛЬЦА

1. Установите самое толстое стопорное кольцо,

которое сможет войти в канавку,
выполненную на первичном валу.

2. Убедитесь в том, что осевой зазор заднего

подшипника соотвтетствует диапазону
допустимых значений.

Допустимое значение:

0



 0,09 мм <F5M41>

0



 0,12 мм <F5M42>

ПРОВЕРКА ТЕХНИЧЕСКОГО
СОСТОЯНИЯ

M1222001700125

ПЕРВИЧНЫЙ ВАЛ

1. Осмотрите наружную посадочную

поверхность игольчатого подшипника,
обратив внимание на неравномерность
износа и задиры.

2. Проверьте состояние шлицевых поверх

ностей, обратив внимание на износ
и повреждения.

3. Проверьте, не изношены ли и не повреждены

ли зубчатые поверхности косозубых
шестерен.

ИГОЛЬЧАТЫЙ РОЛИКОВЫЙ
ПОДШИПНИК

1. Наденьте игольчатый роликовый подшипник

на первичный вал или втулку и шестерню.
Убедитесь в том, что подшипник вращается
плавно без шума и люфта.

2. Проверьте состояние сепаратора

игольчатого роликового подшипника,
обратив внимание на его деформацию.

БЛОКИРУЮЩЕЕ КОЛЬЦО
СИНХРОНИЗАТОРА

1. Проверьте, не поврежден ли и не изношен ли

зубчатый венец.

2. Проверьте состояние внутренней поверхнос

ти блокирующего кольца, обратив внимание
на повреждения и износ, а также
повреждения резьбы.

3. Прижмите блокирующее кольцо к зубчатому

венцу шестерни и проверьте зазор "A". Если
зазор "A" меньше предельно допустимого
значения, то замените блокирующее кольцо
синхронизатора.

Минимальное значение: 0,5 мм

AK300360

Стопорное кольцо

<F5M41>

AB

AK204251

Стопорное
кольцо

AB

<F5M42>

AK204201AB

AK204298AB

AK204307

A

Шестерня

Блокирующее
кольцо
синхронизатора

AB

22B

-37

ПЕРВИЧНЫЙ ВАЛ

КАПИТАЛЬНЫЙ РЕМОНТ МЕХАНИЧЕСКОЙ КОРОБКИ ПЕРЕДАЧ

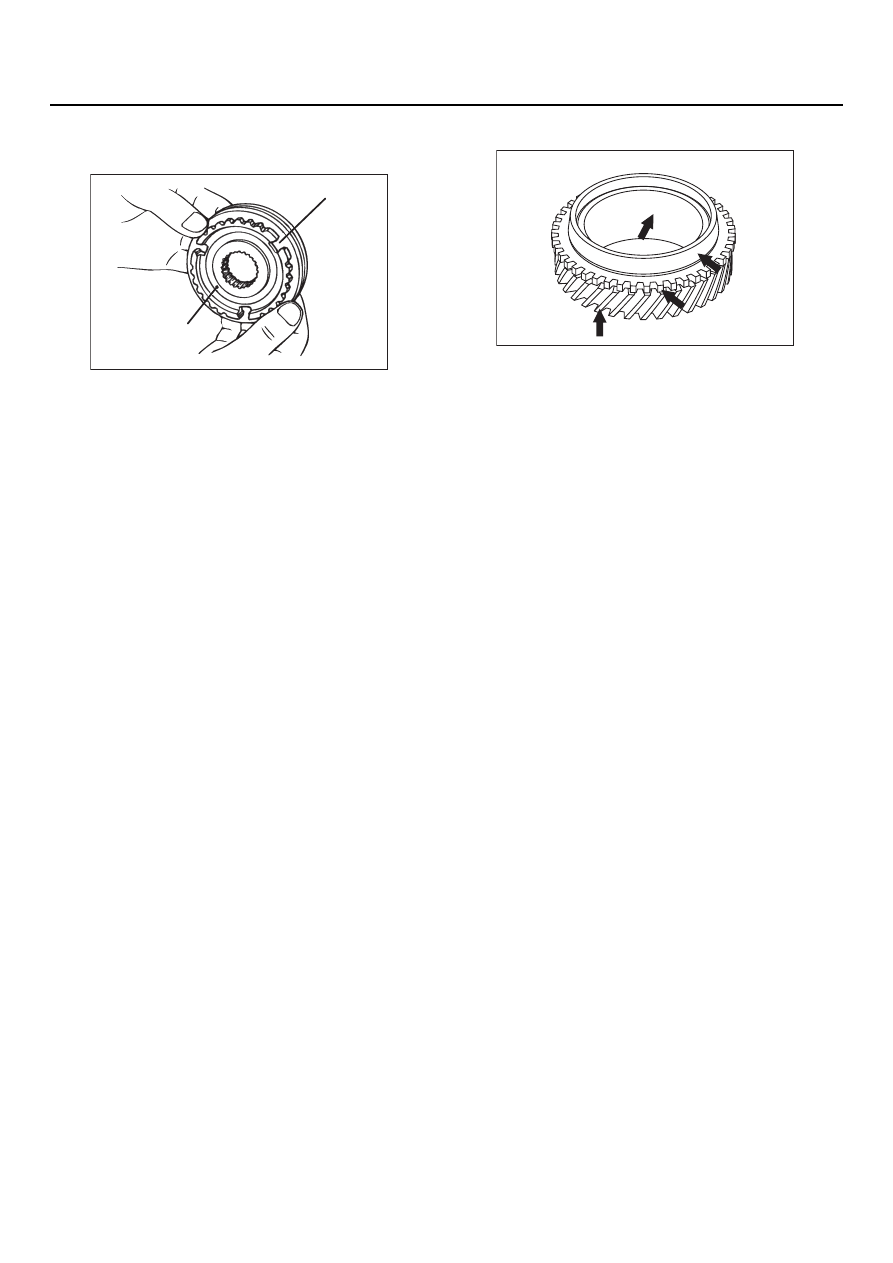

МУФТА И СТУПИЦА
СИНХРОНИЗАТОРА

1. Соберите муфту и ступицу синхронизатора и

убедитесь в плавности их скольжения.

2. Убедитесь в отсутствии повреждений на

внутренних шлицевых поверхностях муфты.

ПРУЖИНА СИНХРОНИЗАТОРА

Убедитесь в том, что пружина не ослабла, не
деформирована и не сломана.

ШЕСТЕРНИ

1. Проверьте, не изношены ли и не повреждены

ли зубчатые поверхности и зубчатые венцы
косозубых шестерен.

2. Проверьте состояние конических

поверхностей синхронизатора, обратив
внимание на отсутствие шероховатости,
повреждений и следов износа.

3. Убедитесь в том, что внутренние и торцевые

поверхности шестерен не повреждены и не
изношены.

AK204217

Муфта

Ступица

AB

AK204299AB

22B

-38

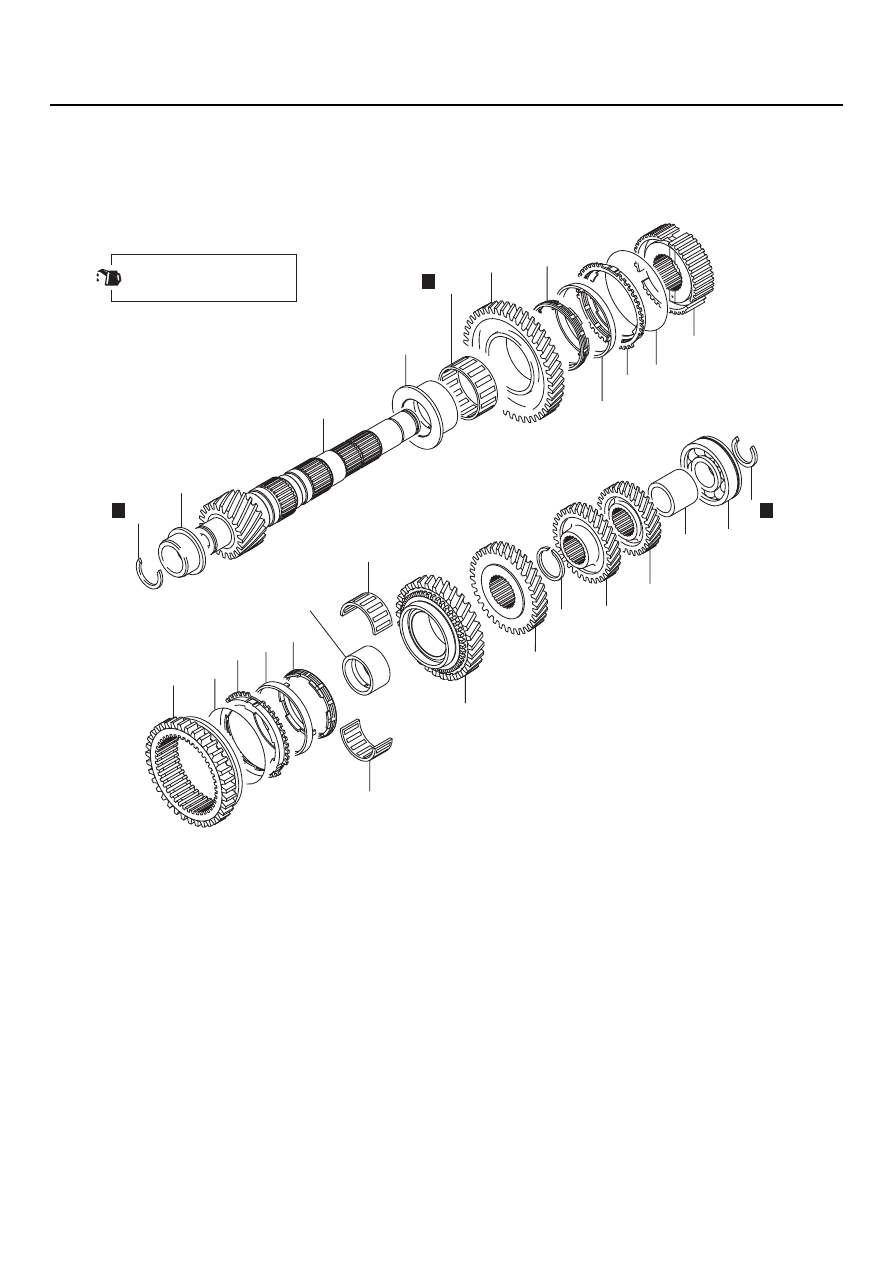

ВТОРИЧНЫЙ ВАЛ

КАПИТАЛЬНЫЙ РЕМОНТ МЕХАНИЧЕСКОЙ КОРОБКИ ПЕРЕДАЧ

ВТОРИЧНЫЙ ВАЛ

РАЗБОРКА И СБОРКА

M1222002200134

<F5M41>

AK300292

9

10

11

12

14

13

15

16

18

2

19

4

20

7

1

8

3

17

5

9

6

21

24

25

26

22

23

На все подвижные части переда
их установкой нанесите
трансмиссионное масло.

AB

H

H

H

Последовательность
разборки

>>R<<

1.

Стопорное кольцо

<<А>> >>Q<<

2.

Шариковый подшипник

3.

Втулка

4.

Шестерня 5й передачи

>>J<<

5.

Шестерня 4й передачи

>>I<<

6.

Стопорное кольцо

<<D>> >>H<<

7.

Шестерня 3й передачи

8.

Шестерня 2й передачи

9.

Игольчатый роликовый
подшипник

<<E>> >>G<<

10. Втулка шестерни 2й передачи
11. Внутреннее блокирующее

кольцо синхронизатора

12. Конус синхронизатора
13. Наружное блокирующее кольцо

синхронизатора

>>D<<

14. Пружина синхронизатора

>>F<<

15. Муфта синхронизатора

>>E<<

16. Ступица синхронизатора 1й

и 2й передач

17. Наружное блокирующее кольцо

синхронизатора

>>D<<

18. Пружина синхронизатора
19. Конус синхронизатора
20. Внутреннее блокирующее

кольцо синхронизатора

21. Шестерня 1й передачи
22. Игольчатый роликовый

подшипник

<<F>>

>>C<<

23. Втулка шестерни 1й передачи

>>B<<

24. Стопорное кольцо

<<G>> >>А<<

25. Внутреннее кольцо роликового

подшипника

26. Вторичный вал

Последовательность
разборки

22B

-39

ВТОРИЧНЫЙ ВАЛ

КАПИТАЛЬНЫЙ РЕМОНТ МЕХАНИЧЕСКОЙ КОРОБКИ ПЕРЕДАЧ

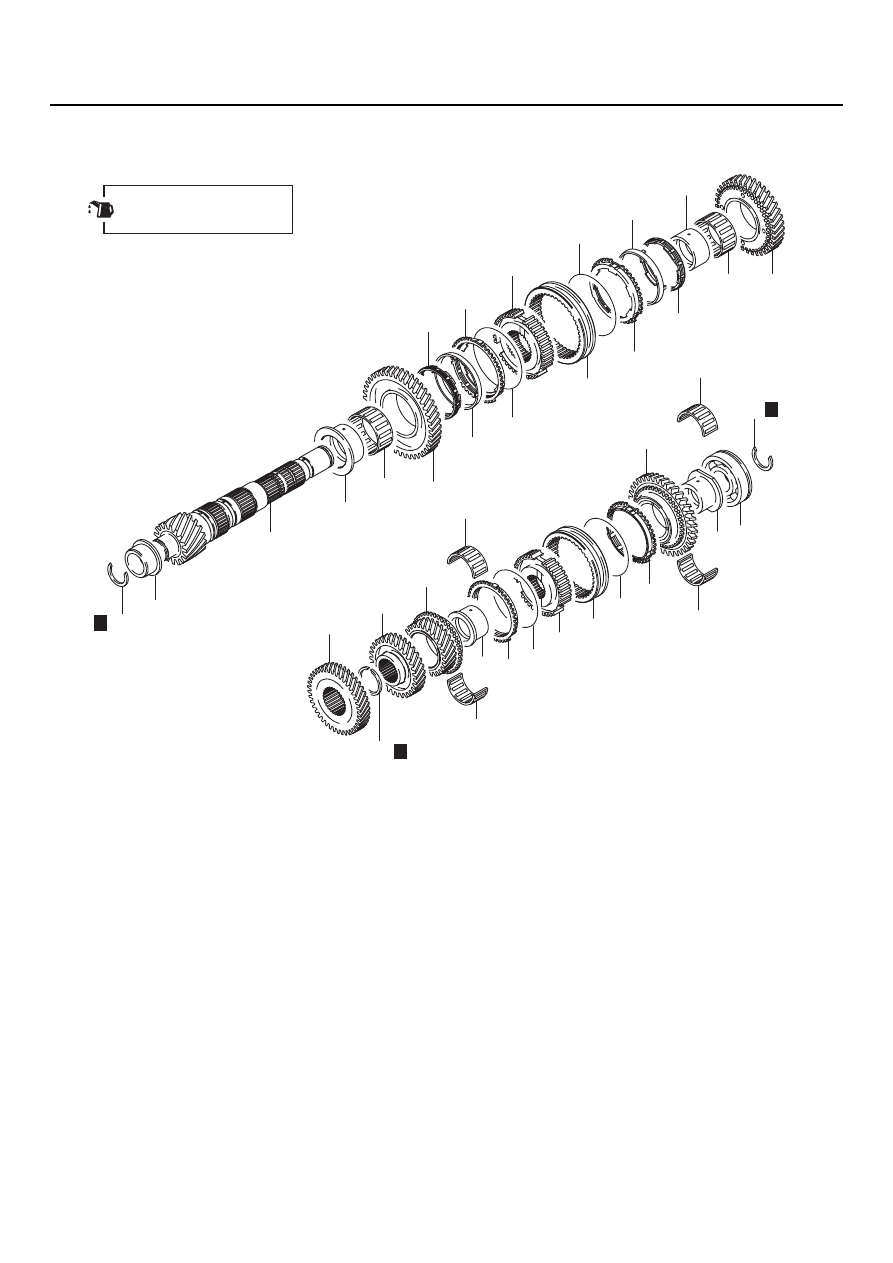

<F5M42>

AK300024AB

20

22

24

4

26

1

19

18

21

23

13

27

29

25

28

30

31

32

33

36

35

34

5

2

3

4

6

7

8

9

11

14 10

12

17

15

16

13

На все подвижные части переда
их установкой нанесите
трансмиссионное масло.

H

H

H

Последовательность
разборки

>>R<<

1.

Стопорное кольцо

<<А>> >>Q<<

2.

Шариковый подшипник

<<B>> >>P<<

3.

Втулка шестерни заднего хода

4.

Игольчатый роликовый
подшипник

5.

Шестерня заднего хода

>>M<<

6.

Блокирующее кольцо
синхронизатора

>>L<<

7.

Пружина синхронизатора

>>O<<

8.

Муфта синхронизатора

<<C>> >>N<<

9.

Ступица синхронизатора 5й
передачи и передачи заднего
хода

>>M<<

10. Блокирующее кольцо

синхронизатора

>>L<<

11. Пружина синхронизатора
12. Шестерня 5й передачи
13. Игольчатый роликовый

подшипник

>>K<<

14. Втулка шестерни 5й передачи

>>J<<

15. Шестерня 4й передачи

>>I<<

16. Стопорное кольцо

<<D>> >>H<<

17. Шестерня 3й передачи
18. Шестерня 2й передачи
19. Игольчатый роликовый

подшипник

<<E>> >>G<<

20. Втулка шестерни 2й передачи
21. Внутреннее блокирующее

кольцо синхронизатора

22. Конус синхронизатора
23. Наружное блокирующее кольцо

синхронизатора

>>D<<

24. Пружина синхронизатора

>>F<<

25. Муфта синхронизатора

>>E<<

26. Ступица синхронизатора 1й

и 2й передач

27. Наружное блокирующее кольцо

синхронизатора

>>D<<

28. Пружина синхронизатора
29. Внутреннее блокирующее

кольцо синхронизатора

30. Конус синхронизатора
31. Шестерня 1й передачи

Последовательность
разборки
