Mitsubishi Lancer / Lancer Wagon. Руководство - часть 109

22B

-12

СПЕЦИАЛЬНЫЙ ИНСТРУМЕНТ

КАПИТАЛЬНЫЙ РЕМОНТ МЕХАНИЧЕСКОЙ КОРОБКИ ПЕРЕДАЧ

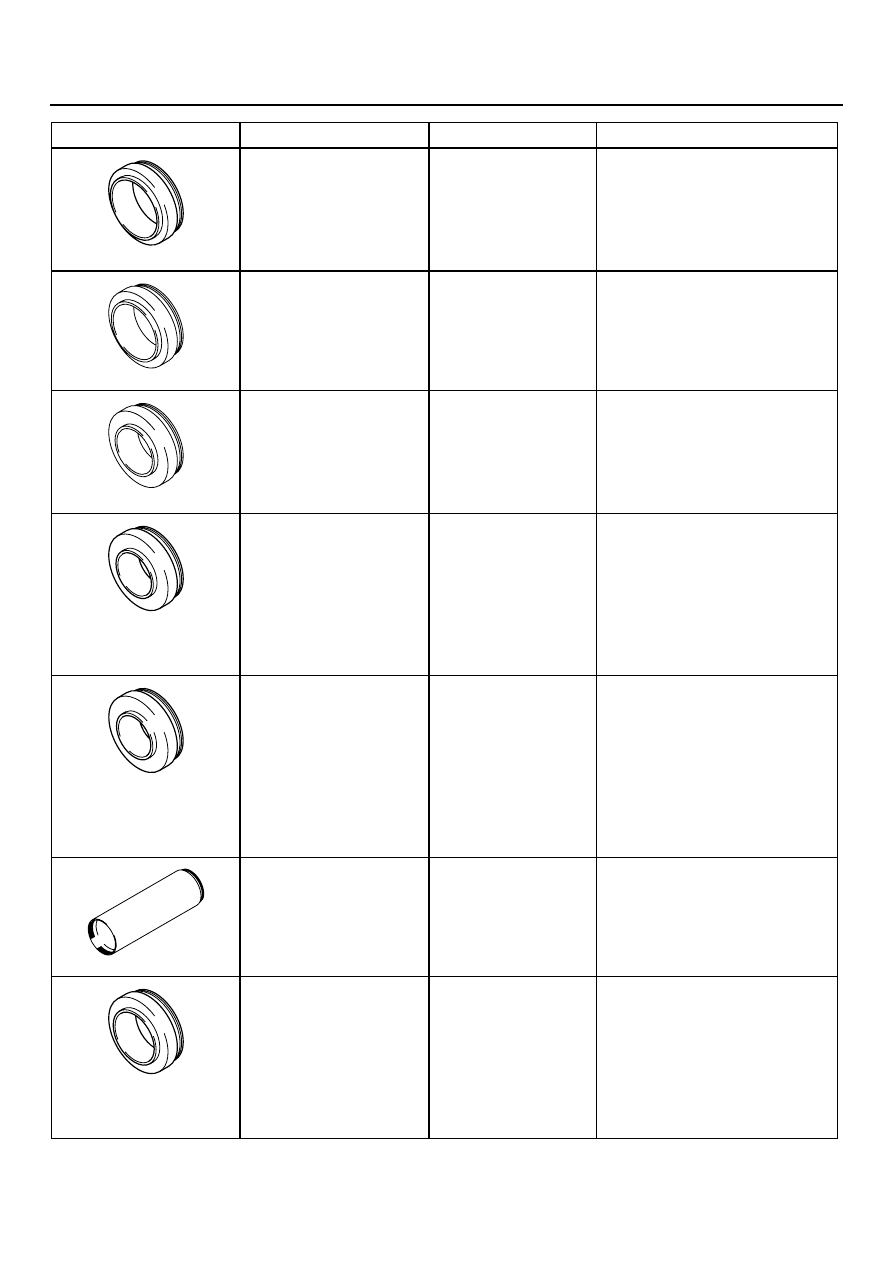

MD998825

Оправка (52)

Установка ступицы
синхронизатора 1й и 2й
передач <F5M42>, ступицы
синхронизатора 3й и 4й
передач и втулки шестерни
1й передачи <F5M42>

MD998824

Оправка (50)

Установка втулки шестерни
4й передачи, шестерни 5й
передачи <F5M42> и
стопорного кольца упорной
пластины <F5M42>

MD998820

Оправка (42)

Установка втулки шестерни
5й передачи <F5M42>,
втулки шестерни 2й
передачи <F5M41>
и шестерни 3й передачи
<F5M41>

MD998819

Оправка (40)

Установка ступицы
синхронизатора 5й
передачи и передачи
заднего хода, шестерни 4й
передачи, втулки шестерни
5й передачи <F5M42>
и шарикового подшипника
дифференциала <F5M41>

MD998818

Оправка (38)

Установка заднего
подшипника первичного
вала, внутреннего кольца
роликового подшипника,
втулки шестерни передачи
заднего хода <F5M42>
и заднего шарикового
подшипника вторичного вала
<F5M42>

MD998814

Приспособление
200 для установки
деталей

Используется вместе
с насадкой и оправкой

MD998822

Оправка (46)

Установка втулки шестерни
1й передачи <F5M41>,
ступицы синхронизатора 1й
и 2й передач <F5M41>,
втулки шестерни 2й
передачи <F5M42> и
шестерни 3й передачи
<F5M42>

Инструмент

Номер

Наименование

Область применения

22B

-13

СПЕЦИАЛЬНЫЙ ИНСТРУМЕНТ

КАПИТАЛЬНЫЙ РЕМОНТ МЕХАНИЧЕСКОЙ КОРОБКИ ПЕРЕДАЧ

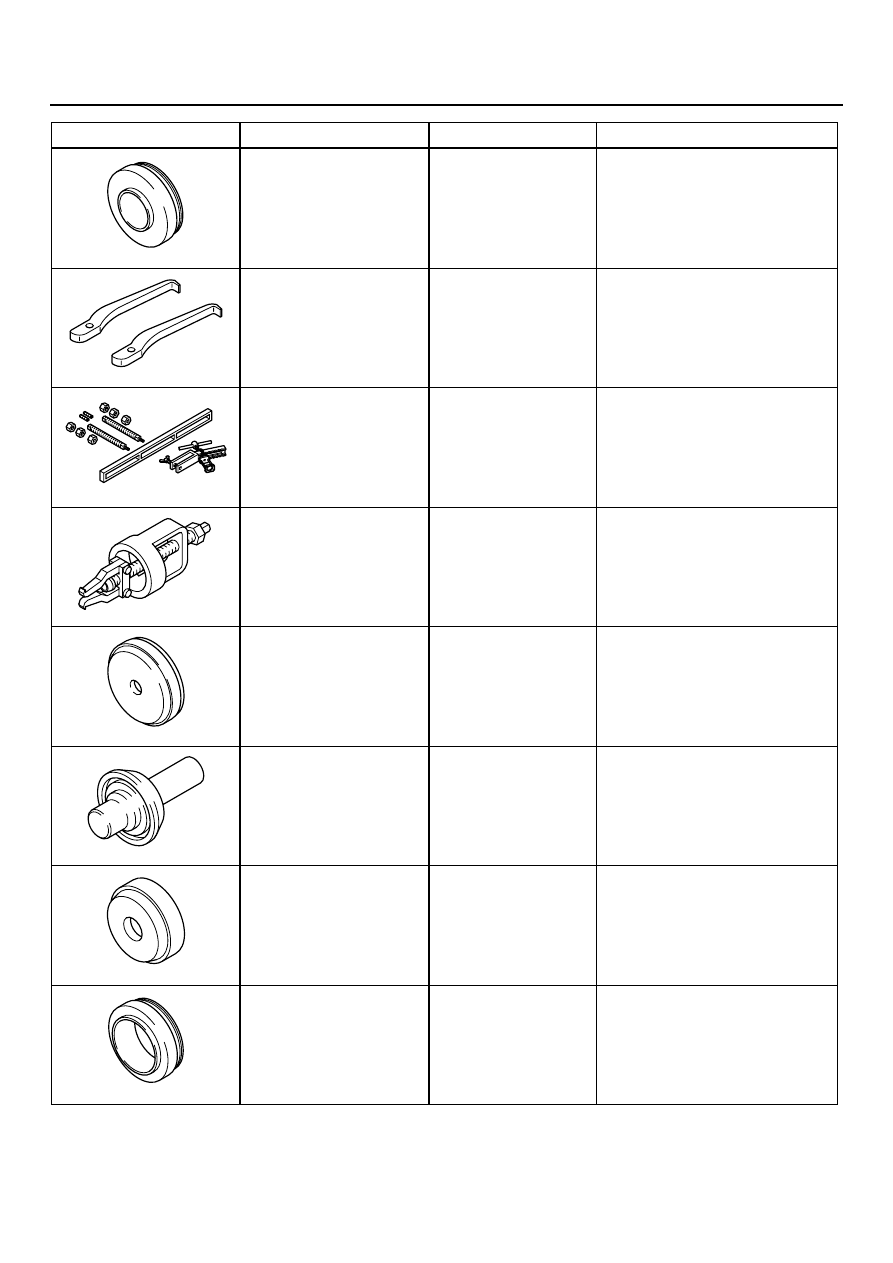

MD998817

Оправка (34)

Установка заднего
шарикового подшипника
вторичного вала <F5M41>

MD999566

Клещи

Демонтаж наружного кольца
конического роликового
подшипника

MD998772

Приспособление
для сжатия
пружины

Демонтаж наружного кольца
переднего роликового
подшипника вторичного вала

MD998346

Съемник наружного
кольца подшипника

Демонтаж наружного кольца
переднего роликового
подшипника вторичного вала

MB990934

Оправка

Установка наружного кольца
переднего роликового
подшипника вторичного вала

MD998325

Приспособление
для установки
сальника
дифференциала

Установка сальника
дифференциала

MB990926

Оправка

Установка сальника
первичного вала

MD998823

Оправка (48)

Установка конического
роликового подшипника
дифференциала <F5M42>

Инструмент

Номер

Наименование

Область применения

22B

-14

КОРОБКА ПЕРЕДАЧ

КАПИТАЛЬНЫЙ РЕМОНТ МЕХАНИЧЕСКОЙ КОРОБКИ ПЕРЕДАЧ

КОРОБКА ПЕРЕДАЧ

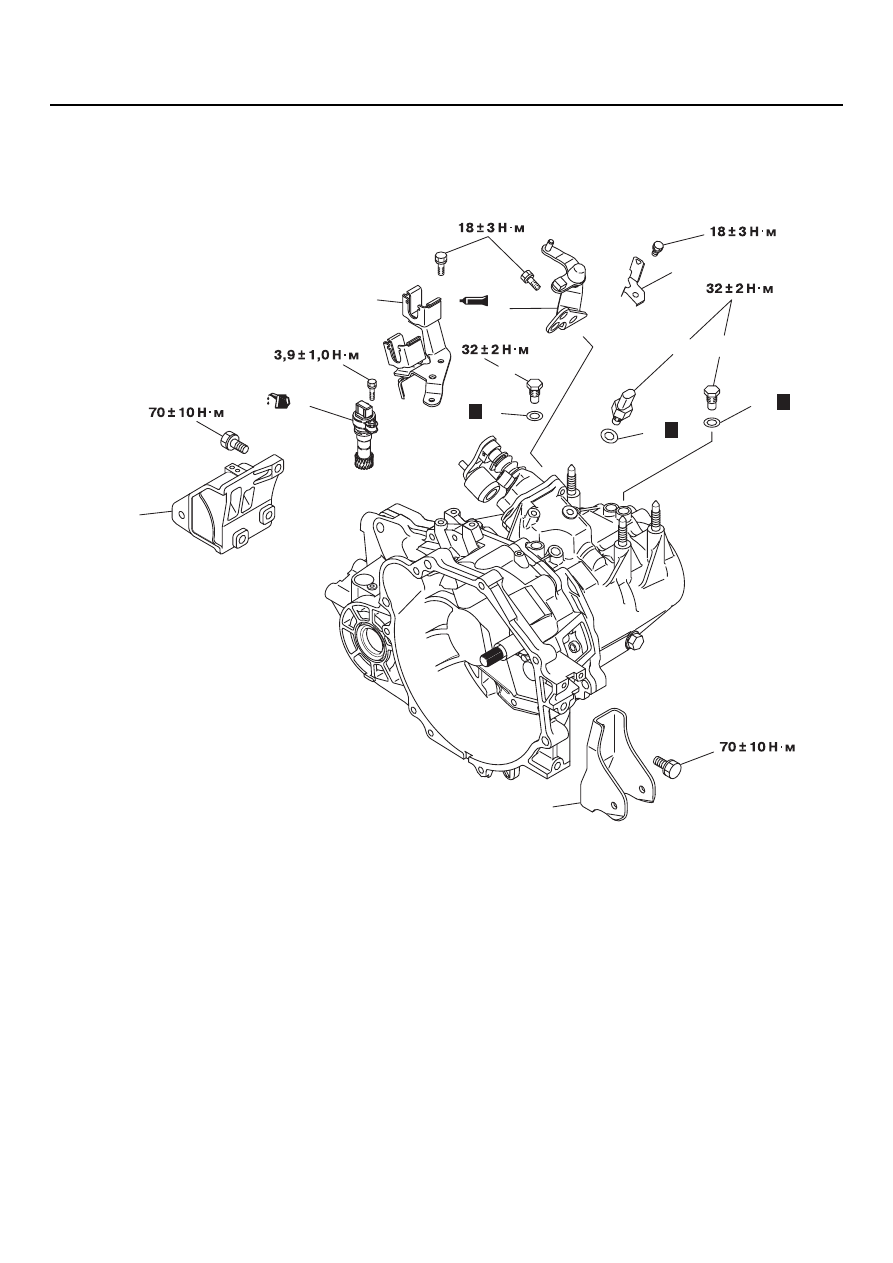

РАЗБОРКА И СБОРКА

M1222001000159

<F5M41>

AK300215

1

2

3

5

4

7

6

10

11

12

8

9

AB

H

H

H

Последовательность
разборки

1.

Кронштейн передней опоры
коробки передач

2.

Кронштейн задней опоры
коробки передач

3.

Кронштейн троса переключения
передач

>>P<<

4.

Рычаг выбора передач

>>O<<

5.

Ведомая шестерня привода
спидометра

6.

Выключатель фонарей заднего
хода

7.

Уплотнительная прокладка

8.

Шарик фиксатора

9.

Уплотнительная прокладка

10. Тарельчатая пружина
11. Уплотнительная прокладка
12. Кронштейн крепления

электрического кабеля

Последовательность
разборки

22B

-15

КОРОБКА ПЕРЕДАЧ

КАПИТАЛЬНЫЙ РЕМОНТ МЕХАНИЧЕСКОЙ КОРОБКИ ПЕРЕДАЧ

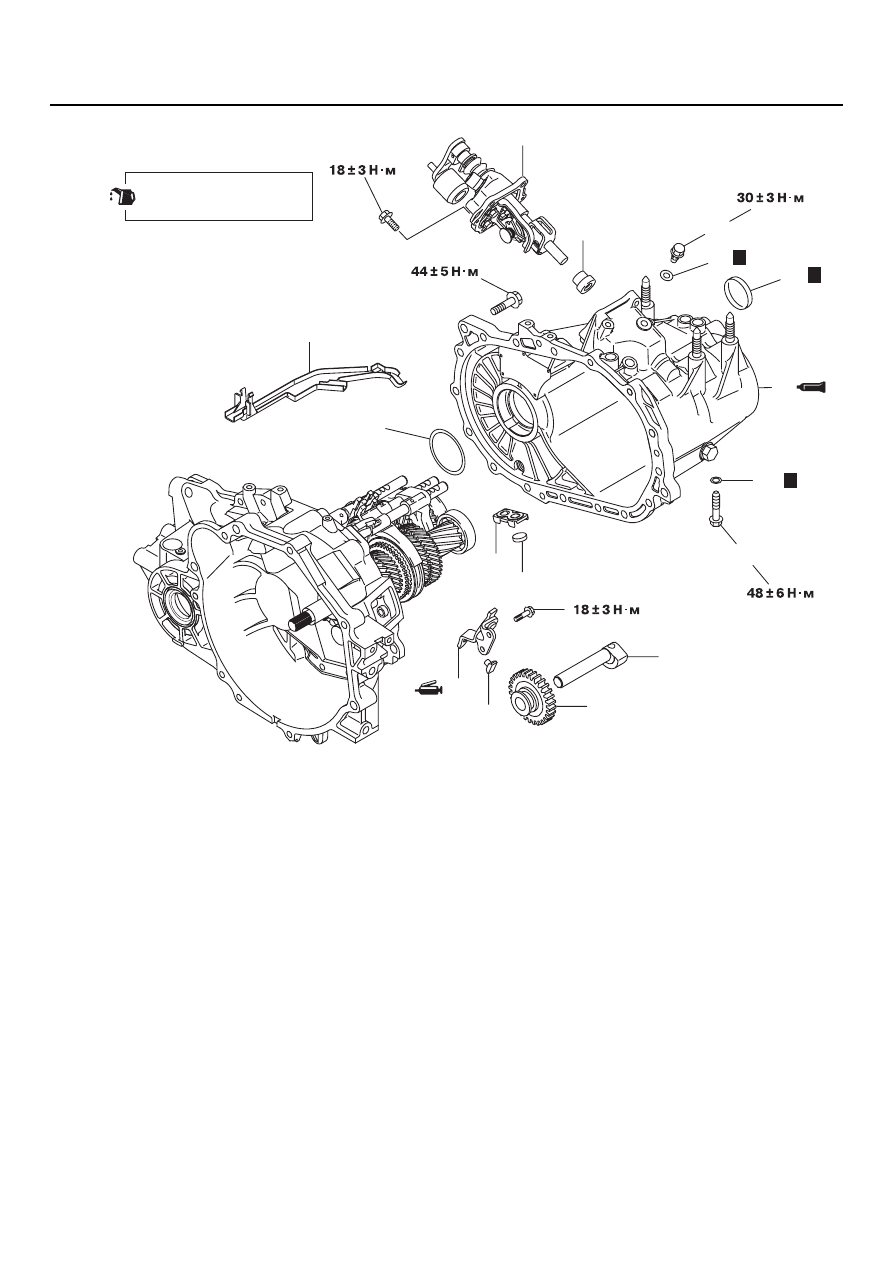

AK300214

На все подвижные части переда
их установкой нанесите
трансмиссионное масло.

15

16

13

14

20

24

23

18

19

21

22

27

28

17

25

26

AB

Н

Н

Н

Последовательность
разборки

13. Болт крепления блокировочной

пластины

14. Уплотнительная прокладка

>>N<<

15. Корпус механизма выбора

передач

16. Пружина возврата в

нейтральное положение

>>L<<

17. Болт крепления вала

промежуточной шестерни
заднего хода

18. Уплотнительная прокладка

<<А>>

>>K<<

19. Уплотнительный колпачок

<<B>>

>>J<<

20. Картер коробки передач

<<C>>

>>I<<

21. Вал промежуточной шестерни

заднего хода

22. Промежуточная шестерня

заднего хода

23. Колодка рычага выбора

передачи заднего хода

24. Рычаг выбора передачи

заднего хода

>>H<<

25. Маслосборник

>>F<<

26. Регулировочное кольцо
27. Держатель магнита
28. Магнит

Последовательность
разборки
