СИСТЕМА ЭЛЕКТРОСНАБЖЕНИЯ

ЭЛЕКТРООБОРУДОВАНИЕ ДВИГАТЕЛЯ

16

-9

ПРОВЕРКА РЕГУЛИРУЕМОГО НАПРЯЖЕНИЯ

M1161001100354

Этот тест предназначен для проверки
регулятора напряжения.
1. Перед выполнением данного теста проверьте

следующее.

•

Крепления генератора

•

Убедитесь в том, что аккумуляторная
батарея, установленная на автомобиле,
полностью заряжена.

(См. главу 54A, "Аккумуляторная батарея

−



Операции технического обслуживания,
выполняемые непосредственно на
автомобиле

−

 Зарядка аккумуляторной

батареи",

CTP.54A-4

).

•

Натяжение приводного ремня

(См. главу 11A, "Операции технического

обслуживания, выполняемые
непосредственно на автомобиле <4G1>",

CTP.11A-7

 или глава 11C, "Операции

технического обслуживания, выполняемые
непосредственно на автомобиле <4G6>",

CTP.11C-7

).

•

Плавкую вставку

•

Наличие посторонних шумов, исходящих
от генератора при работе двигателя

2. Поверните ключ замка зажигания

в положение "LOCK" (ВЫКЛЮЧЕНО).

3. Отсоедините отрицательный провод

от аккумуляторной батареи.

4. С помощью жгута проводов для испытания

генератора (MB991519) подсоедините
цифровой вольтметр между выводом "S"
генератора и "массой" автомобиля
(Подсоедините положительный провод
вольтметра к выводу "S", а отрицательный
провод к точке, имеющей надёжное
соединение с "массой" или к отрицательной
клемме аккумуляторной батареи).

5. Подсоедините навесной амперметр постоянK

ного тока с диапазоном измерений 0

−

 120 А

к проводу между выводом "В" генератора
и аккумуляторной батареей.

NOTE: Подсоединение обычного амперметра
в разрыв цепи возможно в том случае, если
не нарушится электрический контакт между
выводом "В" генератора и токовым
проводом.

6. Подсоедините отрицательный провод

к аккумуляторной батарее.

7. Подсоедините тахометр или

диагностический прибор MUTKII/III (См. главу
11A, "Операции технического обслуживания,
выполняемые непосредственно на
автомобиле

−

Проверка частоты вращения

холостого хода <4G1>",

CTP.11A-11

 или глава

11C, "Операции технического обслуживания,
выполняемые непосредственно на
автомобиле

−

Проверка частоты вращения

холостого хода <4G6>",

CTP.11C-11

).

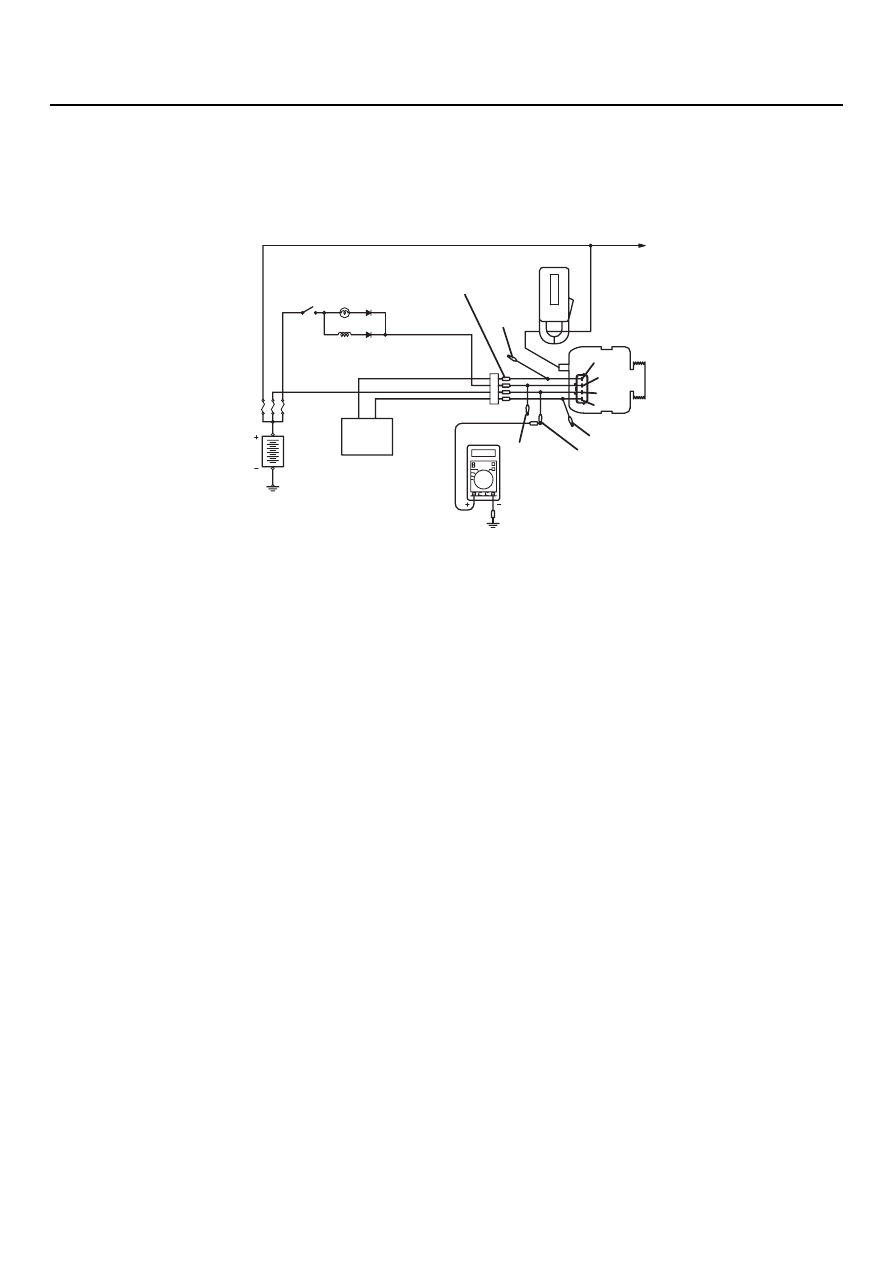

AK300727AB

Аккумуляторная
батарея

Замок зажигания

ЭБУ двигателя (МКП)
ЭБУ двигателя и АКП (АКП)

Амперметр (навесного типа)

К потребителям

Чёрный

MB991519

Цифровой вольтметр

Красный

Жёлтый

Голубой

Генераторная
установка

B

FR

L

S

G

СИСТЕМА ЭЛЕКТРОСНАБЖЕНИЯ

ЭЛЕКТРООБОРУДОВАНИЕ ДВИГАТЕЛЯ

16

-10

8. Поверните ключ замка зажигания в

положение "ON" (ЗАЖИГАНИЕ). При этом
вольтметр должен показывать напряжение
аккумуляторной батареи.

NOTE: Если вольтметр показывает
напряжение 0 В, то вероятной причиной
этого может быть обрыв соединительного
провода или плавкой вставки между выводом
"S" генератора и положительной клеммой
аккумуляторной батареи.

9. Выключите все приборы освещения и прочие

потребители электрического тока.

10.Запустите двигатель.
11.Увеличьте частоту вращения двигателя

до 2500 об/мин.

12.Запишите показания вольтметра в момент,

когда ток генератора окажется равным или
меньше 10 А.

13.Если измеренное напряжение соответствует

установленному диапазону, то регулятор
напряжения исправен.

Если измеренное напряжение не
соответствует установленному диапазону,
то неисправен сам генератор или регулятор
напряжения.

14.После проверки отпустите педаль

акселератора.

15.Поверните ключ замка зажигания

в положение "LOCK" (ВЫКЛЮЧЕНО).

16.Отсоедините тахометр или диагностический

прибор MUTKII/III.

17.Отсоедините отрицательный провод

от аккумуляторной батареи.

18.Отсоедините амперметр и вольтметр.
19.Подсоедините токовый провод генератора

к выводу "В" генератора.

20.Отсоедините жгут проводов для испытания

генератора, подсоедините все
электрические разъёмы.

21.Подсоедините отрицательный провод

к аккумуляторной батарее.

Регулируемое напряжение генератора

Номинальное значение:

Точка, в которой
производится измерение
напряжения

Температура окружающей
среды

°

С

Напряжение, В

Вывод "S"

K20

14,2 K 15,4

20

13,9 K 14,9

60

13,4 K 14,6

80

13,1 K 14,5

СИСТЕМА ЭЛЕКТРОСНАБЖЕНИЯ

ЭЛЕКТРООБОРУДОВАНИЕ ДВИГАТЕЛЯ

16

-11

СНЯТИЕ ОСЦИЛОГРАММ НАПРЯЖЕНИЯ С ИСПОЛЬЗОВАНИЕМ
ОСЦИЛОГРАФА

M1161001200124

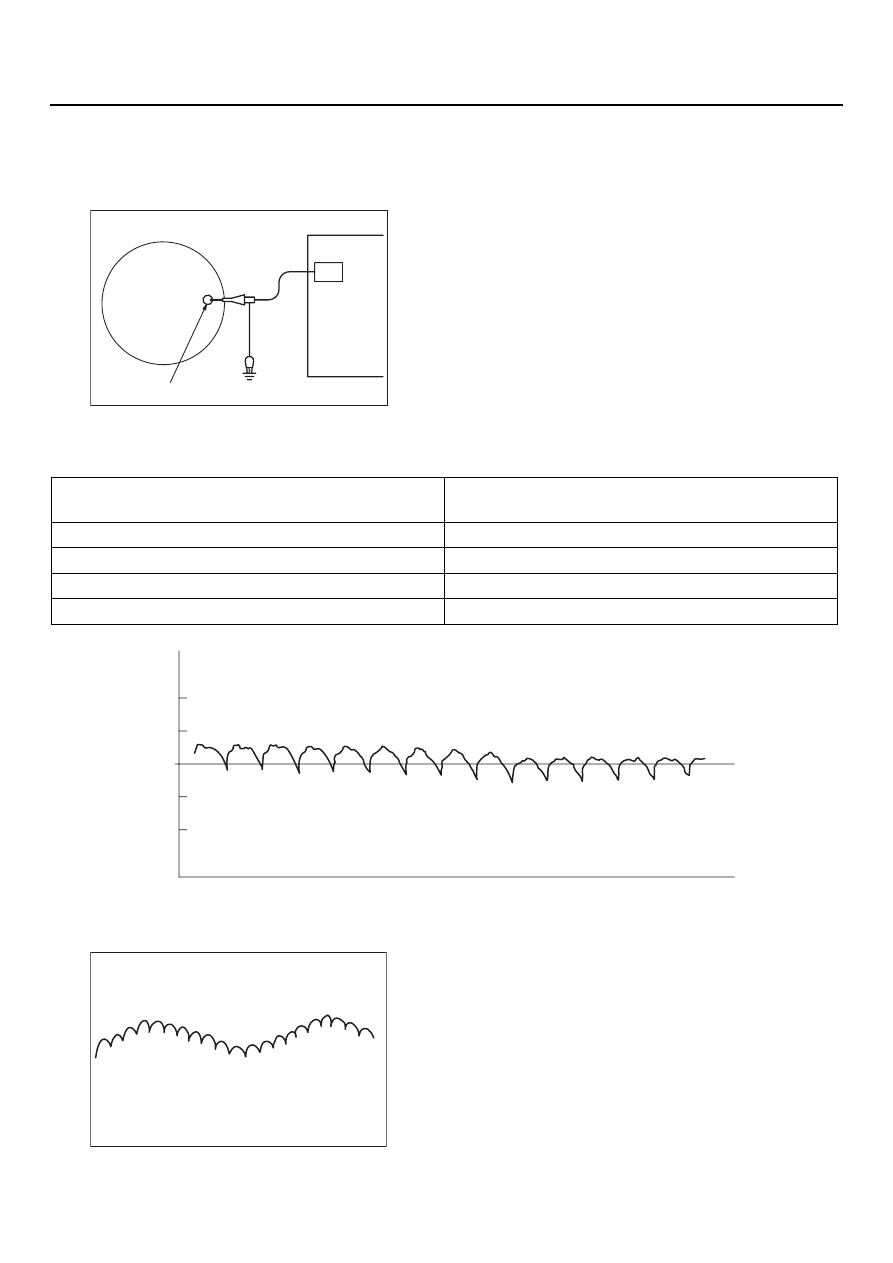

СПОСОБ ИЗМЕРЕНИЯ

Подсоедините щуп осцилографа для измерения
специальных сигналов (special patterns pickKup)
к выводу "В" генератора.

ОСЦИЛОГРАММА НАПРЯЖЕНИЯ ИСПРАВНОЙ СИСТЕМЫ ЗАЖИГАНИЯ

Условия, при которых производится измерение

NOTE:

Напряжение генератора, измеренное в точке

"В", может волнообразно изменяться, как
показано на рисунке. Такое волнообразное
изменение происходит из*за срабатывания
регулятора напряжения, вызванного
колебаниями тока нагрузки, и не является
признаком неисправности генератора. Если
амплитуда колебания напряжения достигает
значительной величины (приблизительно 2 В
или более на холостом ходу), то это указывает
на обрыв выходной цепи генератора из*за
перегорания плавкой вставки между выводом
"В" и аккумуляторной батареей. Генераторная
установка в этом случае исправна.

AK100002

Генераторная установка

Вывод "В"

CH1

AC

Функция

Special pattern (измерение специальных
сигналов)

Pattern height (Смещение по вертикали)

Настраивается во время измерения

Variable knob (Усиление сигнала)

Настраивается во время измерения.

Pattern selector (вид изображения)

Raster (Растр)

Частота вращения двигателя

Холостой ход

AKX00189

0,4

(B)

0,2

  0

–

0,2

–

0,4

Напряжение
на выводе "В"
генератора

Время

AG

AKX00190

СИСТЕМА ЭЛЕКТРОСНАБЖЕНИЯ

ЭЛЕКТРООБОРУДОВАНИЕ ДВИГАТЕЛЯ

16

-12

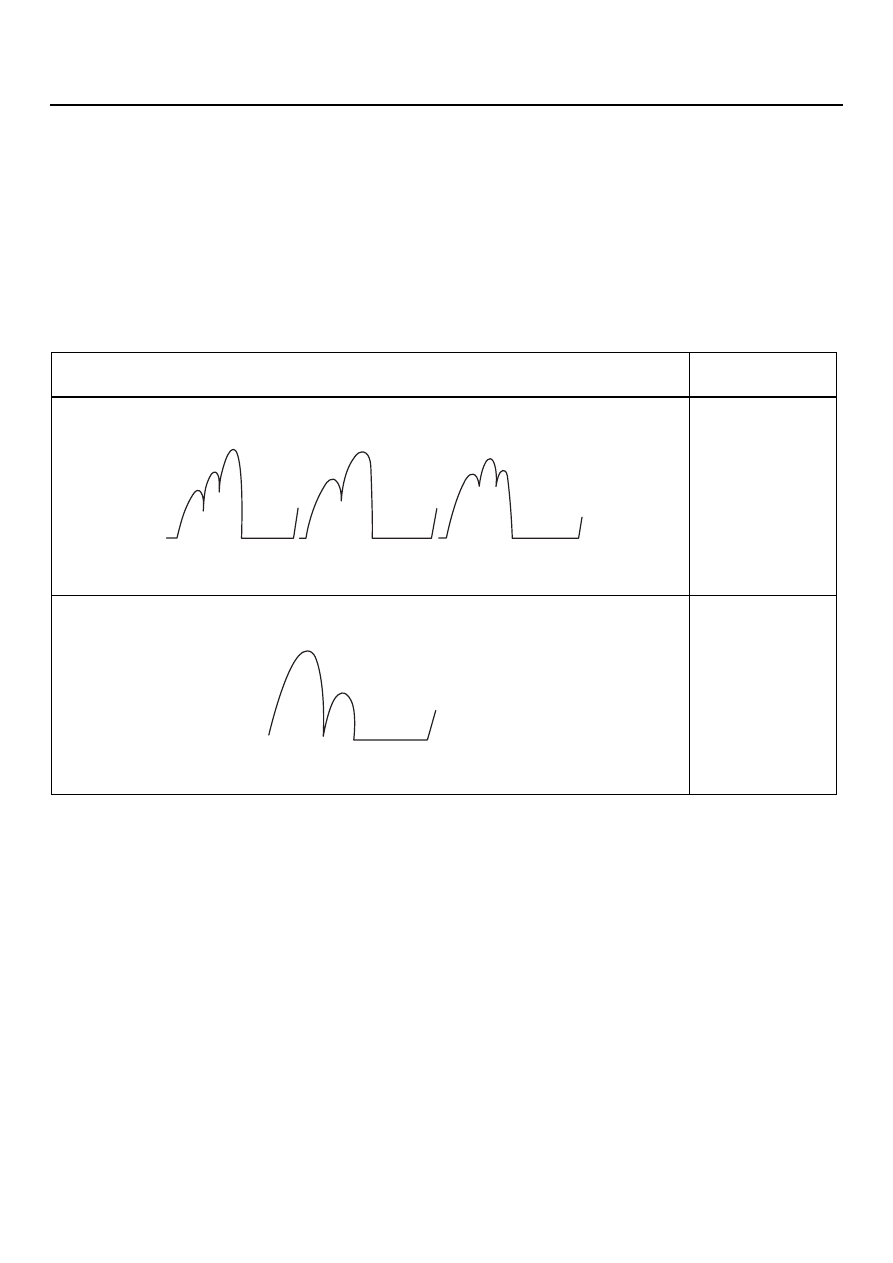

ПРИМЕРЫ ОСЦИЛОГРАММ НАПРЯЖЕНИЯ НЕИСПРАВНОГО ГЕНЕРАТОРА

NOTE: .

1. Размер изображения на экране можно изменять путём изменения коэффициента усиления

осцилографа.

2. Анализ осцилограмм лучше всего производить при работе генератора под нагрузкой

(при этом регулятор напряжения не мешает измерениям). (Измерения можно производить
при включённых фарах.)

3. Проверьте состояние контрольной лампы разряда аккумуляторной батереи

(включена/выключена). Полностью проверьте систему электроснабжения.

Вид осцилограммы напряжения неисправного генератора

Причина
неисправности

Пример 1

Обрыв одного
из диодов

Пример 2

Короткое
замыкание
одного
из диодов

AKX00191

AKX00192
