Mitsubishi Lancer / Lancer Wagon. Руководство - часть 35

55

-99

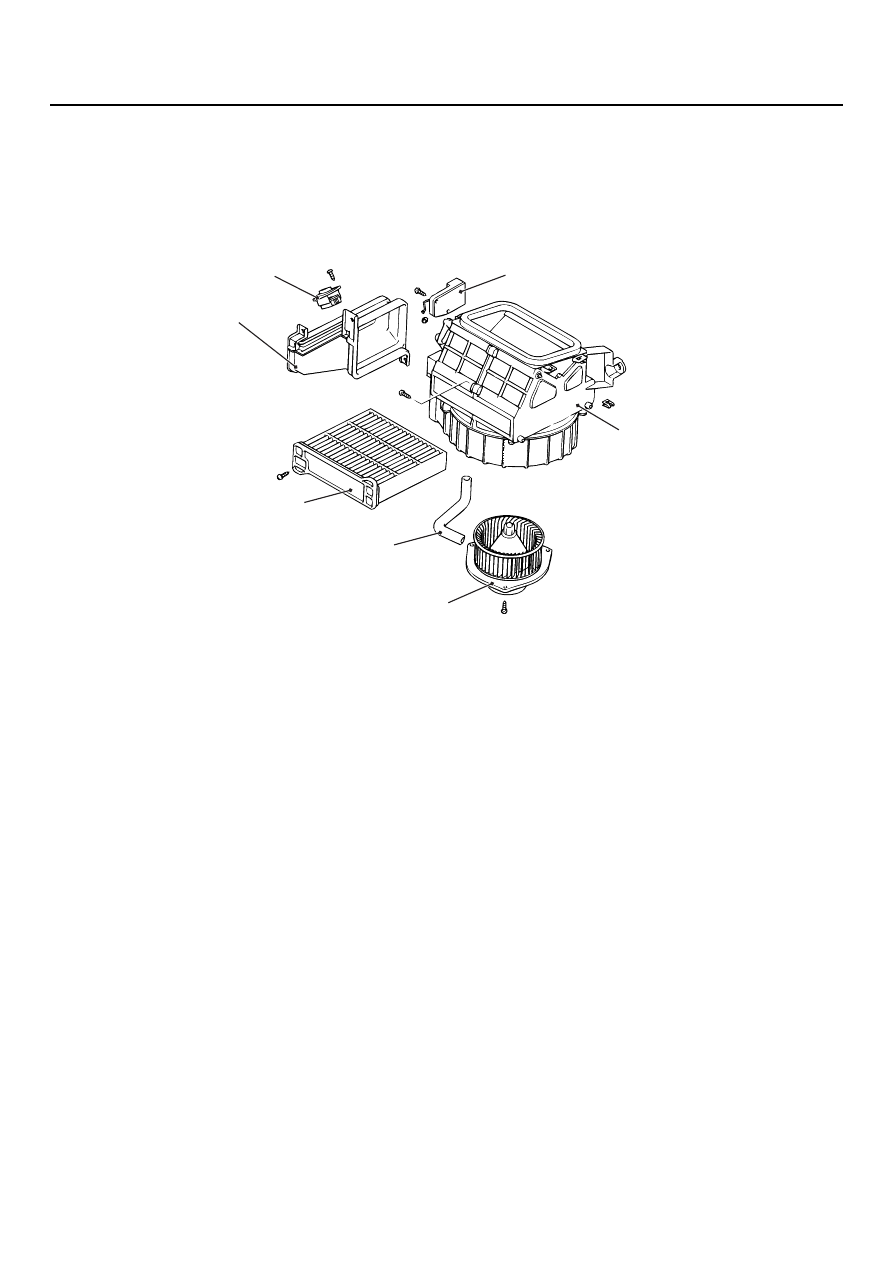

ОТОПИТЕЛЬ, РАДИАТОР И ВЕНТИЛЯТОР ОТОПИТЕЛЯ, ИСПАРИТЕЛЬ

ОТОПИТЕЛЬ, КОНДИЦИОНЕР И СИСТЕМА ВЕНТИЛЯЦИИ

БЛОК ВЕНТИЛЯТОРА ОТОПИТЕЛЯ
В СБОРЕ

РАЗБОРКА И СБОРКА

M1551005500179

AC3054131AB

3

4

5

7

6

1

2

Последовательность снятия
деталей

1.

Соединительный воздуховод.

2.

Сопротивление.

3.

Электродвигатель управления
приводом воздушной заслонки
подачи наружного/внутреннего
воздуха.

4.

Шланг.

5.

Электродвигатель вентилятора
отопителя.

6.

Воздушный фильтр.

7.

Корпус вентилятора отопителя.

Последовательность снятия
деталей

55

-100

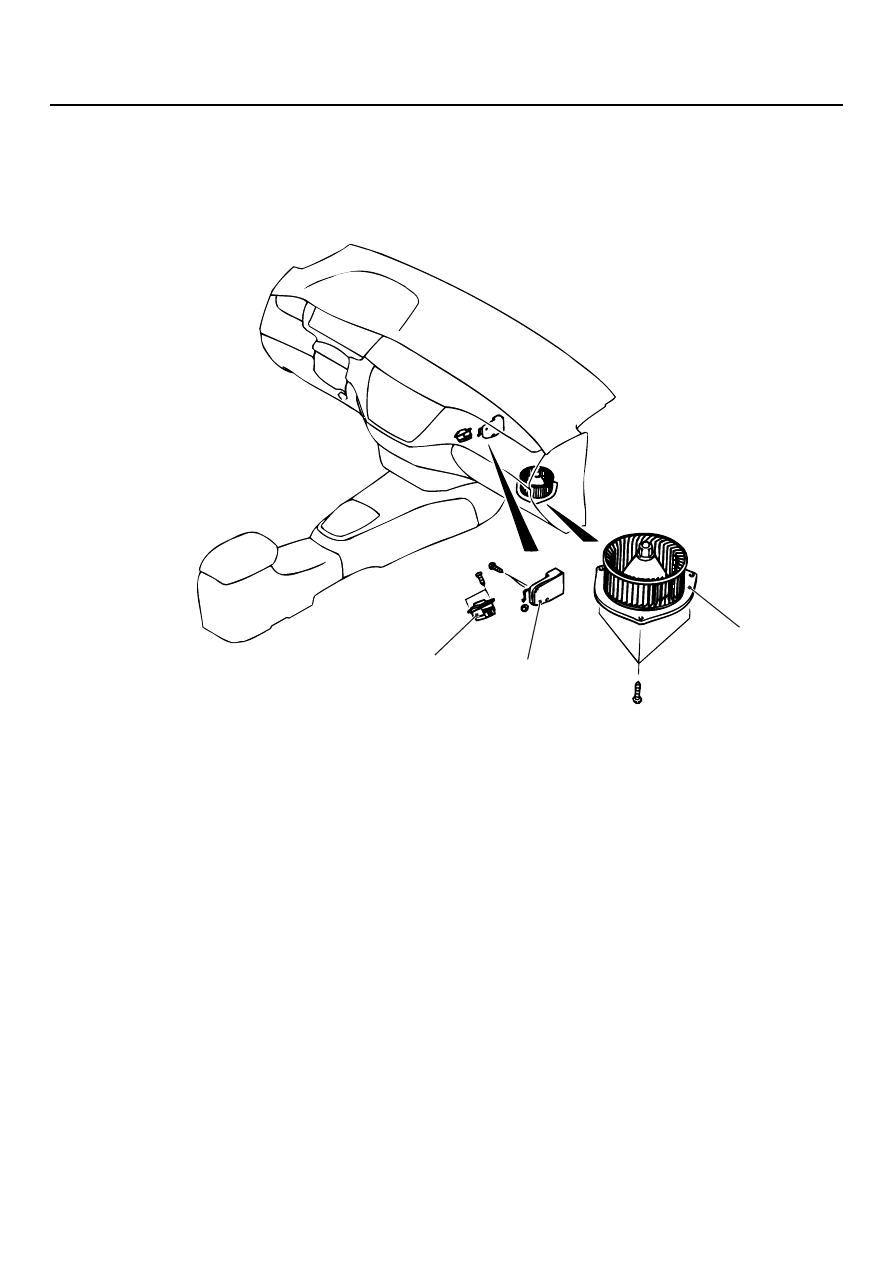

ЭЛЕКТРОДВИГАТЕЛИ ВЕНТИЛЯТОРА ОТОПИТЕЛЯ И ЗАСЛОНКИ ПОДАЧИ ВОЗДУХА

ОТОПИТЕЛЬ, КОНДИЦИОНЕР И СИСТЕМА ВЕНТИЛЯЦИИ

ЭЛЕКТРОДВИГАТЕЛИ ВЕНТИЛЯТОРА ОТОПИТЕЛЯ

И ЗАСЛОНКИ ПОДАЧИ ВОЗДУХА

СНЯТИЕ И УСТАНОВКА

M1551002800320

AC304885AB

2

3

1

Последовательность снятия
электродвигателя вентилятора
отопителя

•

Коврик со стороны переднего
пассажира.

<<A>>

1.

Электродвигатель вентилятора
отопителя.

Последовательность снятия
сопротивления

•

Перчаточный ящик (См. главу 52A,
"Панель приборов",

CTP.52A-2

).

•

Электронный блок управления
двигателем <Автомобили с
механической коробкой передач>
или Электронный блок управления
двигателем и автоматической
коробкой передач <Автомобили
с автоматической коробкой
передач> (См. главу 13A,
"Электронный блок управления
двигателем и Электронный блок
управления двигателем
и автоматической коробкой
передач",

CTP.13A-452

).

2.

Сопротивление.

Последовательность снятия
сопротивления

55

-101

ЭЛЕКТРОДВИГАТЕЛИ ВЕНТИЛЯТОРА ОТОПИТЕЛЯ И ЗАСЛОНКИ ПОДАЧИ ВОЗДУХА

ОТОПИТЕЛЬ, КОНДИЦИОНЕР И СИСТЕМА ВЕНТИЛЯЦИИ

ОПЕРАЦИИ ПО СНЯТИЮ ДЕТАЛЕЙ

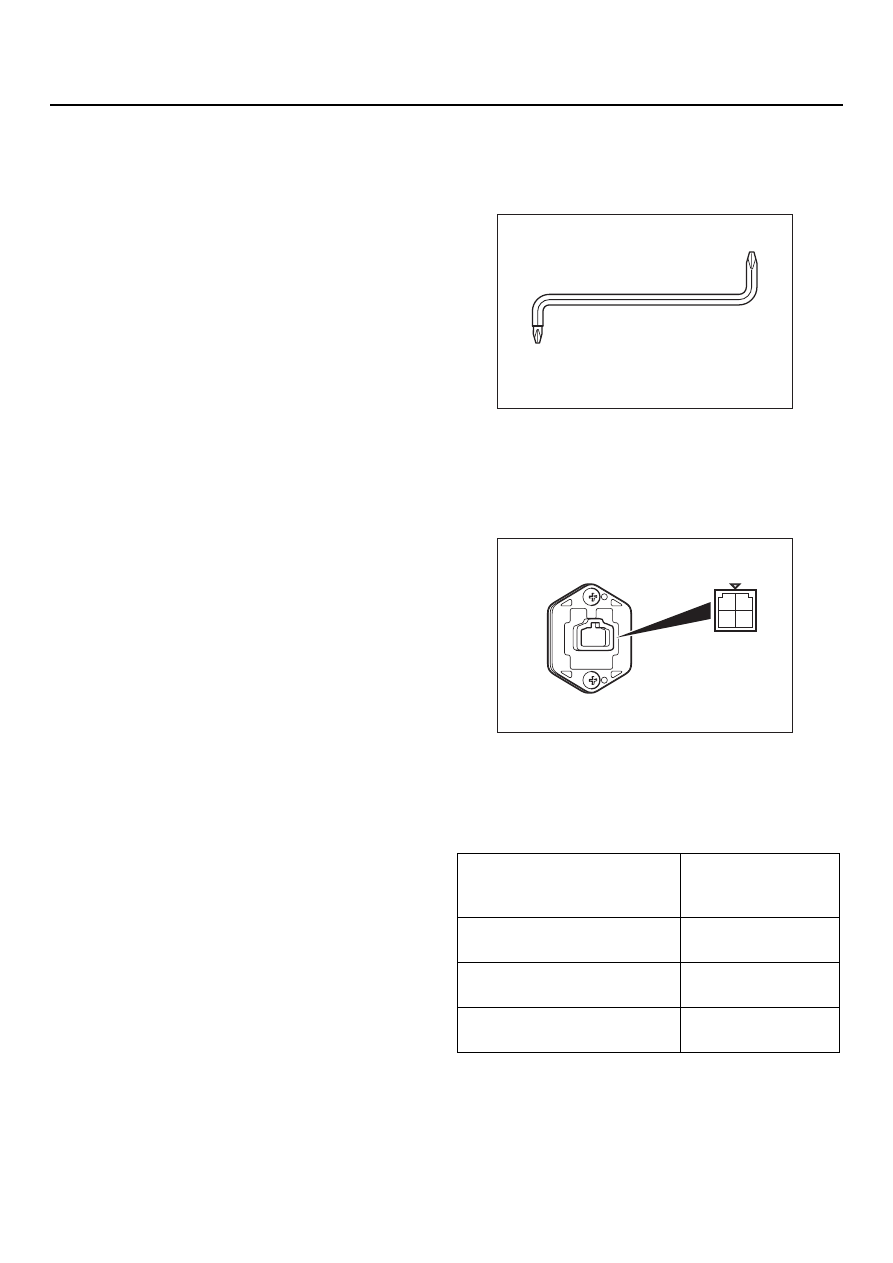

<<A>> СНЯТИЕ ЭЛЕКТРОДВИГАТЕЛЯ
ВЕНТИЛЯТОРА ОТОПИТЕЛЯ

NOTE:

Используйте при разборке изогнутую отвертку,
показанную на рисунке.

ПРОВЕРКА

M1551006300275

ПРОВЕРКА СОПРОТИВЛЕНИЯ

При помощи омметра измерьте сопротивление
между клеммами сопротивления. Соответствует
ли измеренное значение номинальному
сопротивлению?

Номинальное значение:

Электродвигатель управления
приводом воздушной заслонки
подачи наружного/внутреннего
воздуха

•

Перчаточный ящик (См. главу 52A,
"Панель приборов",

CTP.52A-2

).

•

Электронный блок управления
двигателем <Автомобили с мехаQ
нической коробкой передач> или
Электронный блок управления
двигателем и автоматической
коробкой передач <Автомобили
с автоматической коробкой переQ
дач> (См. главу 13A, "Электронный
блок управления двигателем и
Электронный блок управления
двигателем и автоматической
коробкой передач",

CTP.13A-452

).

3.

Электродвигатель управления
приводом воздушной заслонки
подачи наружного/внутреннего
воздуха.

Клеммы, на которых
производится
измерение

Номинальное
значение (Ом)

Между клеммами 2 и 4
(LO)

2,54

Между клеммами 1 и 2
(ML)

1,24

Между клеммами 2 и 3
(MH)

0,6

AC304916

1

2

3

4

AC304843

55

-102

ЭЛЕКТРОДВИГАТЕЛИ ВЕНТИЛЯТОРА ОТОПИТЕЛЯ И ЗАСЛОНКИ ПОДАЧИ ВОЗДУХА

ОТОПИТЕЛЬ, КОНДИЦИОНЕР И СИСТЕМА ВЕНТИЛЯЦИИ

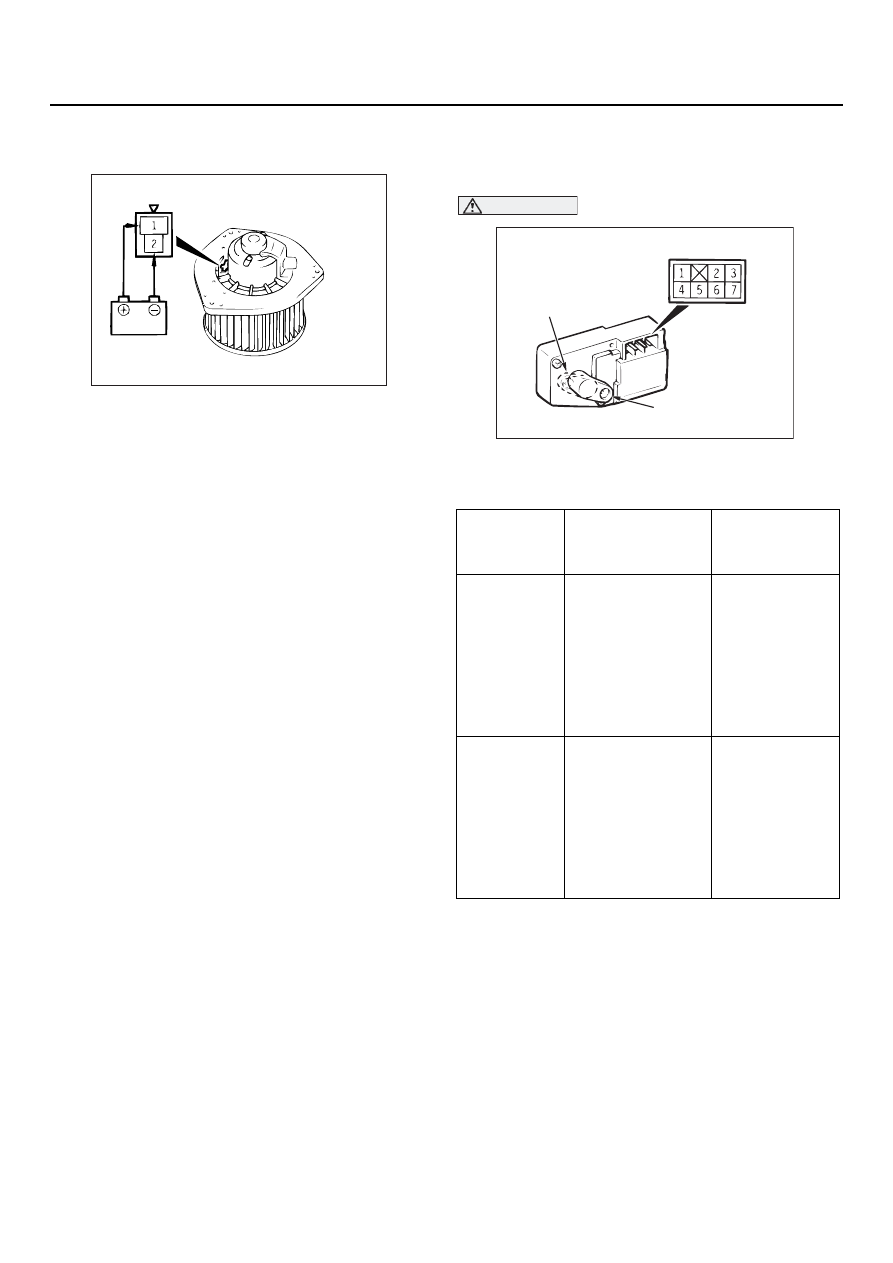

ПРОВЕРКА ВЕНТИЛЯТОРА
И ЭЛЕКТРОДВИГАТЕЛЯ ОТОПИТЕЛЯ

При подаче напряжения аккумуляторной
батареи к клеммам, проверьте работу
электродвигателя. Проверьте также наличие
посторонних шумов.

ЭЛЕКТРОДВИГАТЕЛЬ УПРАВЛЕНИЯ
ЗАСЛОНКОЙ ВЫБОРА НАРУЖНОГО /
ВНУТРЕННЕГО ВОЗДУХА

ВНИМАНИЕ

Отключите подачу электроэнергии, когда
воздушная заслонка находится в положении
подачи внутреннего/наружного воздуха.

AC100626 AB

Положение
рычага

Соединение
аккумуляторQ
ной батареи

ПеремещеQ
ние рычага

Во внутренQ
нем полоQ
жении

•

Подсоедините
клемму 7 к (+)
аккумуляторQ
ной батареи

•

Подсоедините
клемму 4 к (Q)
аккумуляторQ
ной батареи

Рычаг перемеQ
щается из
внутреннего
положения
в наружное
положение

В наружном
положении

•

Подсоедините
клемму 7 к (+)
аккумуляторQ
ной батареи

•

Подсоедините
клемму 6 к (Q)
аккумуляторQ
ной батареи

Рычаг перемеQ
щается из
наружного
положения
во внутреннее
положение

AC100625

Внутренний воздух
(воздух в салоне
автомобиля)

Наружный воздух

AE
