ПОИСК НЕИСПРАВНОСТЕЙ

ОТОПИТЕЛЬ, КОНДИЦИОНЕР И СИСТЕМА ВЕНТИЛЯЦИИ

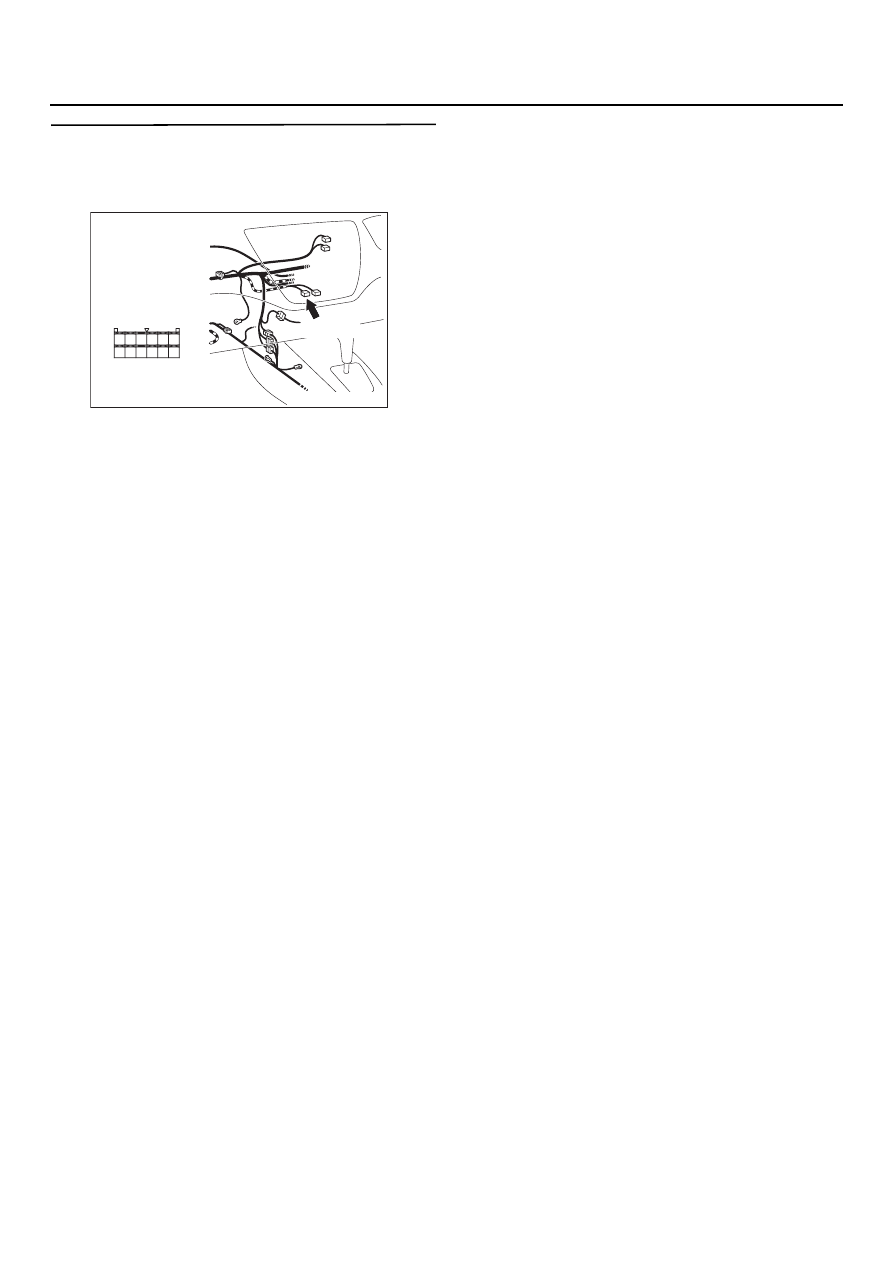

ЭТАП 5. Проверьте состояние жгута
проводов между разъемом СQ139
(клемма № 3) электронного блока
управления кондиционером и "массой"

•

Проверьте линию "массы" электронного
блока управления кондиционером
на наличие разрыва цепи.

B: В норме ли результаты проверки?

ДА :

Замените панель ручного управления
кондиционером (электронный блок
управления кондиционером).

НЕТ :

Отремонтируйте жгут проводов.

AC303818

Разъем: CQ139
<Автомобили
с правым рулем>

AJ

Вид со стороны
жгута проводов

CQ139 (B)

11

12

6 5

7

8

9

10

3

4

2 1

55

-68

ПОИСК НЕИСПРАВНОСТЕЙ

ОТОПИТЕЛЬ, КОНДИЦИОНЕР И СИСТЕМА ВЕНТИЛЯЦИИ

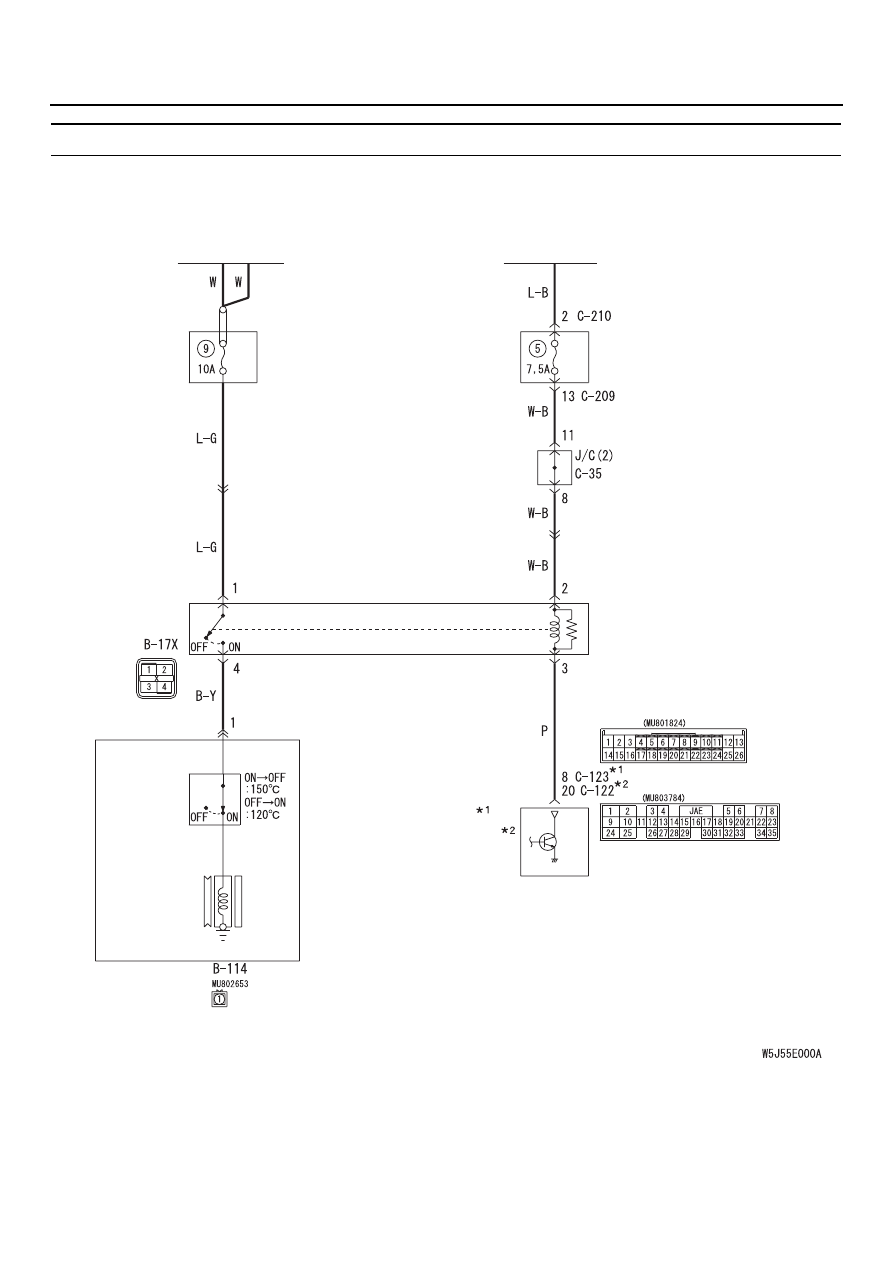

МЕТОДИКА ПРОВЕРКИ 11: Система электроснабжения компрессора кондиционера

РЕЛЕ КОМПРЕССОРА
КОНДИЦИОНЕРА

КОМПРЕССОР
КОНДИЦИОНЕРА

ПЕРЕКЛЮЧАТЕЛЬ
ТЕМПЕРАТУРЫ
ХЛАДАГЕНТА
КОНДИЦИОНЕРА

ЭЛЕКТРОQ
МАГНИТНАЯ
МУФТА

ЗАМОК
ЗАЖИГАНИЯ (IG2)

ЭБУ двигателем

АККУМУЛЯТОРНАЯ
БАТАРЕЯ

БЛОК
РЕЛЕ

ЭБУ двигателем и АКП

Цветовая кодировка проводов
B : Черный     LG : БледноQзеленый     G : Зеленый     L : Синий    W : Белый
 Y : Желтый     SB : Голубой     BR : Коричневый     O : Оранжевый
GR : Серый     R : Красный     P : Розовый     V : Фиолетовый

Цепь компрессора кондиционера

МОНТАЖНЫЙ

БЛОК

4     СQ111 <Автомобили


  с правым рулем>

3     АQ13 <Автомобили


с левым рулем>

1     СQ135 <Автомобили с правым рулем>
        CQ15 <Автомобили с левым рулем>

ПРИМЕЧАНИЕ:
*1: Механическая коробка передач (МКП)
*2: Автоматическая коробка передач (АКП)

55

-69

ПОИСК НЕИСПРАВНОСТЕЙ

ОТОПИТЕЛЬ, КОНДИЦИОНЕР И СИСТЕМА ВЕНТИЛЯЦИИ

КОММЕНТАРИЙ ПО ПОВОДУ
ПРИЗНАКА НЕИСПРАВНОСТИ

Если электроэнергия не подается к компресQ
сору кондиционера, цепь системы питания
кондиционера может быть неисправной.

РЕКОМЕНДАЦИИ ПРИ ПОИСКЕ
НЕИСПРАВНОСТЕЙ

•

Неисправность реле компрессора
кондиционера.

•

Повреждение жгута проводов или разъема.

ДИАГНОСТИРОВАНИЕ

ЭТАП 1. Проверка разъема: Разъем ВQ17Х
реле компрессора кондиционера

B:  В норме ли результаты проверки?

ДА :

Перейдите к этапу 2.

НЕТ :

Отремонтируйте разъем.

ЭТАП 2. Проверьте состояние реле
компрессора кондиционера
См.

CTP.55-88

.

B: В исправном ли состоянии реле компрессора

кондиционера?
ДА :

Перейдите к этапу 3.

НЕТ :

Замените реле компрессора
кондиционера

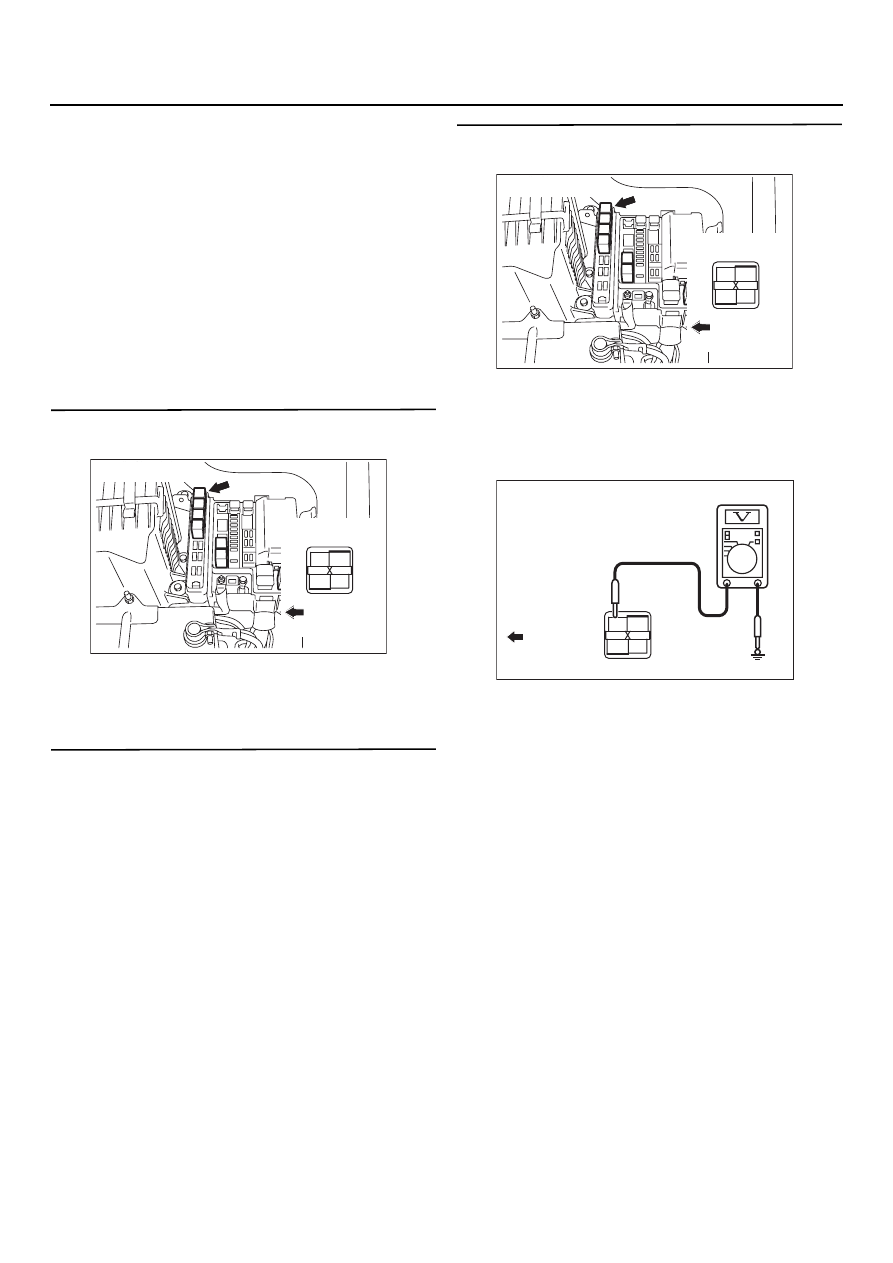

ЭТАП 3. Измерьте напряжение на разъеме
ВQ17Х реле компрессора кондиционера

(1) Снимите реле, измерения проводите

со стороны соединения реле с монтажным
блоком.

(2) Установите замок зажигания в положение

"ON" (ЗАЖИГАНИЕ ВКЛЮЧЕНО).

(3) Измерьте напряжение на клемме 2

и на "массе".

OK: Напряжение бортсети

B: В норме ли результаты проверки?

ДА :

 Перейдите к этапу 6.

НЕТ <Автомобили с левым расположением

органов управления> :



Перейдите к этапу 4.

НЕТ <Автомобили с правым расположением

органов управления> :

Перейдите к этапу 5.

AC304988 AB

Разъем: BQ17X

К передней
части
автомобиля

1

3

2

4

Вид со стороны
блока реле

AC304988 AB

Разъем: BQ17X

К передней
части
автомобиля

1

3

2

4

Вид со стороны
блока реле

AC301541 EU

Разъем BQ17X
(Вид со стороны блока реле)

К передней
части
автомобиля

1

3

2

4

55

-70

ПОИСК НЕИСПРАВНОСТЕЙ

ОТОПИТЕЛЬ, КОНДИЦИОНЕР И СИСТЕМА ВЕНТИЛЯЦИИ

ЭТАП 4. Проверьте состояние жгута
проводов между разъемом ВQ17Х
(клемма № 2) реле компрессора
кондиционера и замком зажигания (IG2)

NOTE:

Перед проверкой жгута проводов, проверьте
состояние промежуточного разъема С

•

Проверьте линию питания реле компрессора
кондиционера на наличие разрыва цепи.

B: В норме ли результаты проверки?

ДА :

Неисправность может иметь
периодически повторяющийся характер
(См. главу 00, "Процесс поиска
неисправностей/контрольные точки",

CTP.00-6

).

НЕТ :

Отремонтируйте жгут проводов.

AC304988 AB

Разъем: BQ17X

К передней
части
автомобиля

1

3

2

4

Вид со стороны
блока реле

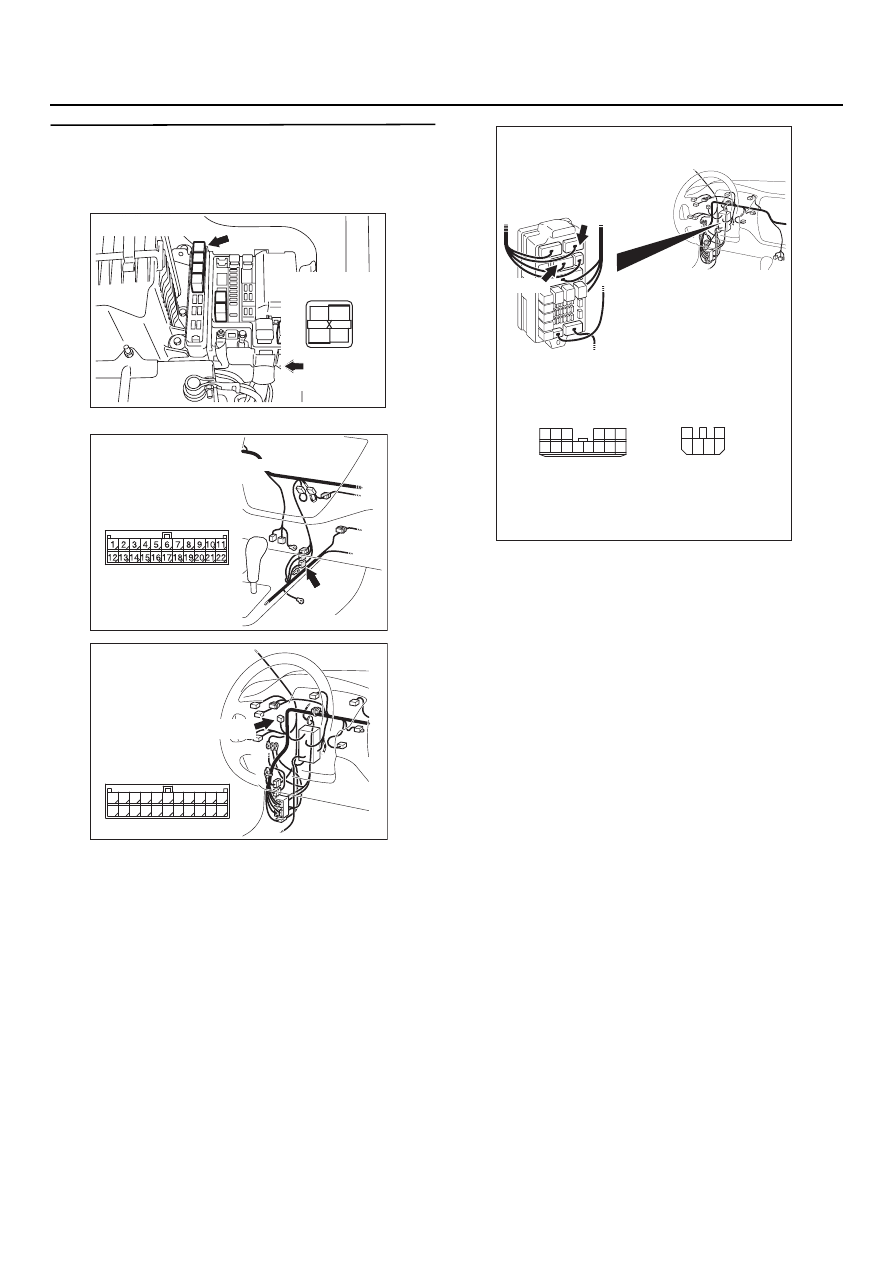

AC303800 AE

CQ15 (L)

Разъем: CQ15
<Автомобили с левым рулем>

AC303798

Разъем: CQ35
<Автомобили
с левым рулем>

AJ

2

1

3

13

12

14

21

10

5

4

6

16

15

17

7 8 9

19

18

20

11

22

CQ35 (L)

AC303809

Разъемы: CQ209, CQ210

AF

CQ209

CQ210

Монтажный блок (вид спереди)

<Автомобиль с левым рулем>

Разъем СQ209 Q
вид со стороны

жгута проводов

10

1

6

14

5

12

13

4

11

7

2

3

8

9

Разъем СQ210 Q
вид со стороны

жгута проводов

4

6 5

3

2

1
