Mitsubishi Lancer / Lancer Wagon. Руководство - часть 24

55

-55

ПОИСК НЕИСПРАВНОСТЕЙ

ОТОПИТЕЛЬ, КОНДИЦИОНЕР И СИСТЕМА ВЕНТИЛЯЦИИ

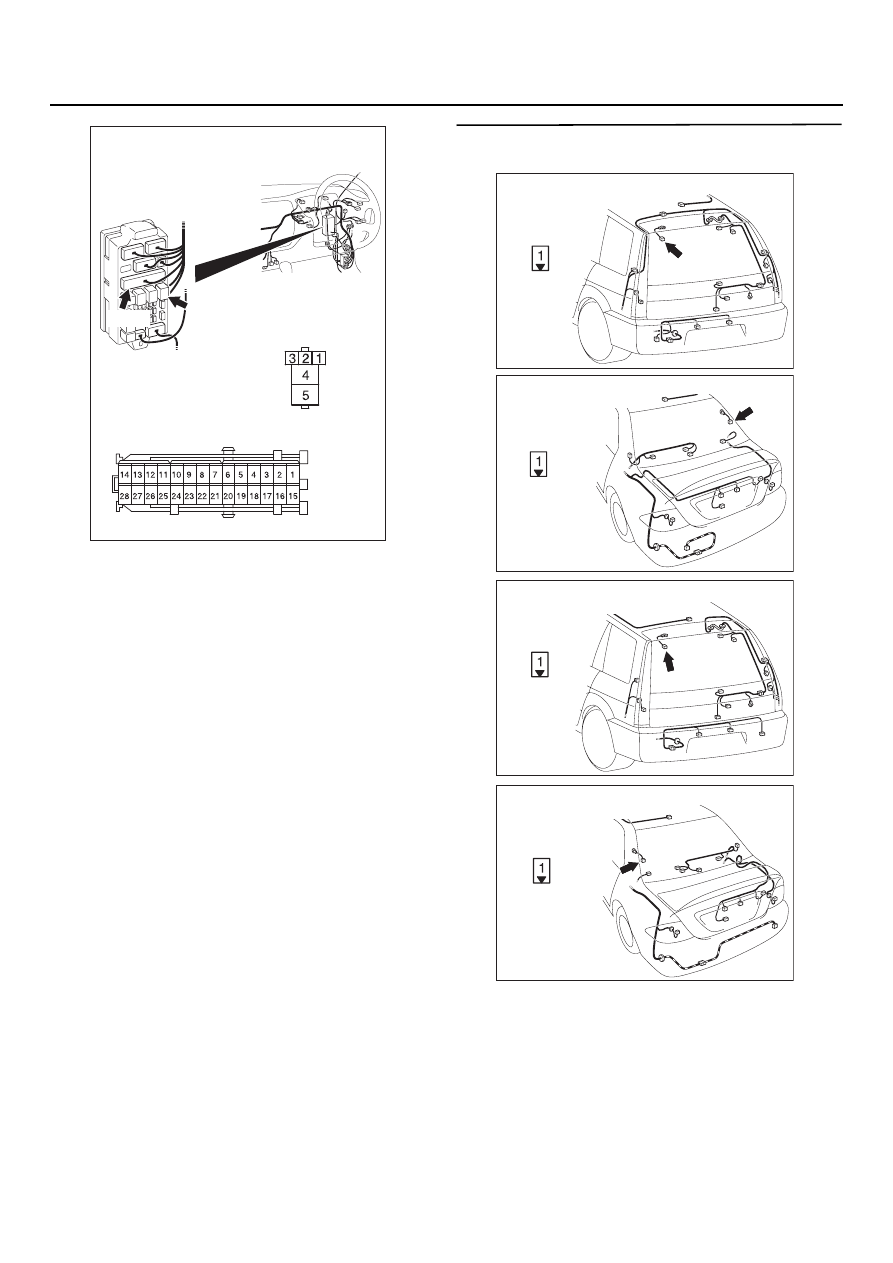

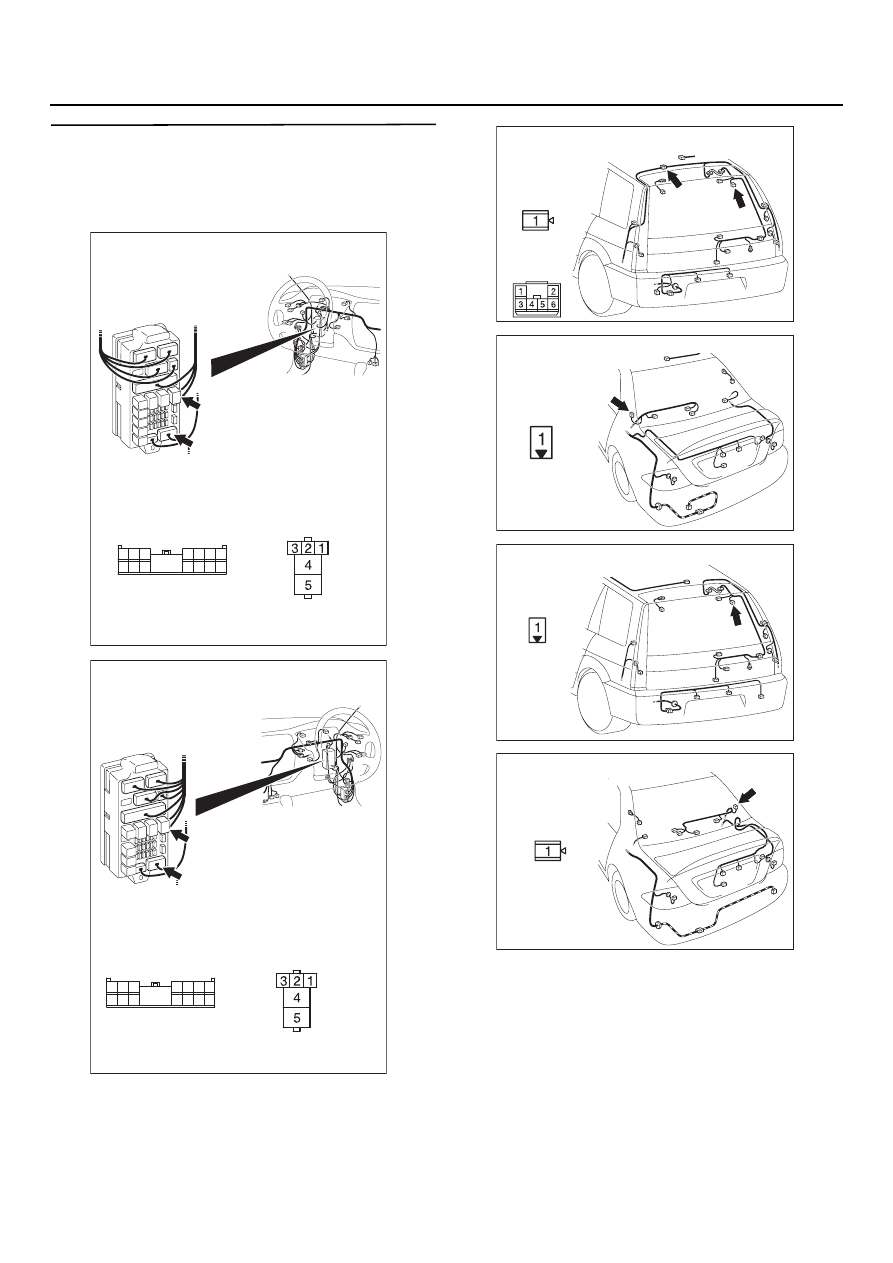

ЭТАП 11. Проверка состояния жгута
проводов между разъемом СQ213
(клемма № 4) реле обогревателя заднего
стекла и разъемом FQ22 (клемма № 1)
обогревателя заднего стекла

AC303809

Разъемы: CQ213, CQ215

AR

CQ213

Монтажный блок (вид спереди)

<Автомобили с левым рулем>

CQ215

CQ215

Вид со стороны
жгута проводов

7

15

5

6

1413

2

9

12

4 3

10

11

1

8

Вид со стороны
монтажного блока

CQ213

AC303823

Connectors: CQ213, CQ216

AS

CQ213

Монтажный блок (вид спереди)

<Автомобили с правым рулем>

CQ216

CQ216

Вид со стороны
жгута проводов

7

15

5

6

1413

2

9

12

4 3

10

11

1

8

Вид со стороны
монтажного блока

CQ213

AC303954 AJ

FQ22

FQ02

FQ02

Вид со стороны
жгута проводов

FQ22

Разъемы: FQ02, FQ22 <Автомобиль
с кузовом "Универсал" и с левым рулем>

AC303943

Вид со стороны
жгута проводов

AD

Разъем: FQ22 <Автомобиль с кузовом
"Седан" и с левым рулем>

AC303956

Вид со стороны
жгута проводов

AH

Разъем: FQ22 <Автомобиль с кузовом
"Универсал" и с левым рулем>

AC303945

Вид со стороны
жгута проводов

AE

Разъем: FQ22 <Автомобиль с кузовом
"Седан" и с правым рулем>

55

-56

ПОИСК НЕИСПРАВНОСТЕЙ

ОТОПИТЕЛЬ, КОНДИЦИОНЕР И СИСТЕМА ВЕНТИЛЯЦИИ

NOTE: Перед проверкой жгута проводов,
проверьте состояние промежуточного разъема
F

•

Проверьте выходную линию реле обогреваQ
теля заднего стекла на наличие разрыва
цепи.

B: В норме ли результаты проверки?

ДА :

 Перейдите к этапу 12.

НЕТ :

Отремонтируйте жгут проводов.

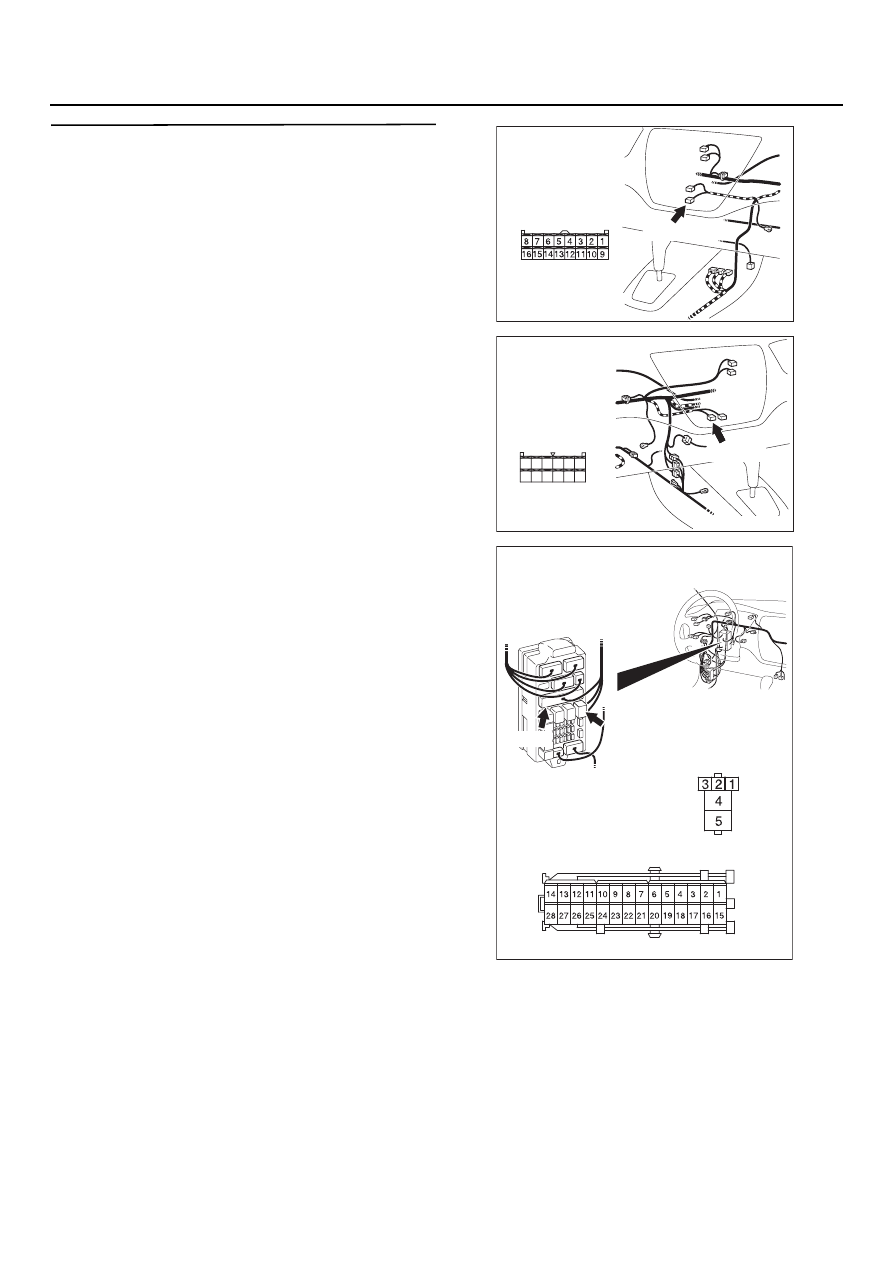

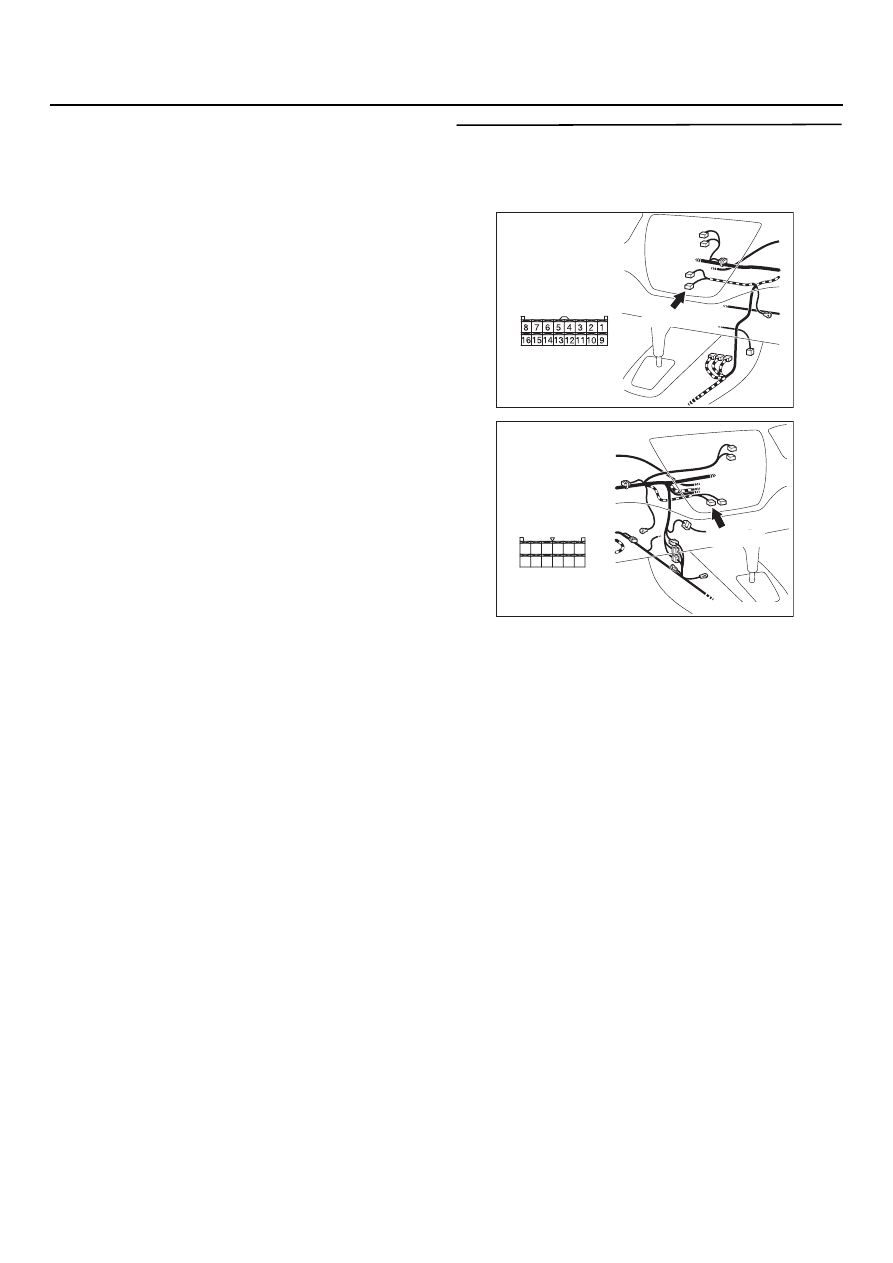

ЭТАП 12. Проверка разъема: Разъем СQ139
электронного блока управления кондиQ
ционером или разъем блока управления
отопителем

B: В норме ли результаты проверки?

ДА :

Перейдите к этапу 13.

НЕТ :

Отремонтируйте разъем.

AC303802

Разъем: CQ139
<Автомобили
с левым рулем>

AE

CQ139 (B)

Вид со стороны
жгута проводов

AC303818

Разъем: CQ139
<Автомобили
с правым рулем>

AJ

Вид со стороны
жгута проводов

CQ139 (B)

11

12

6 5

7

8

9

10

3

4

2 1
