Mitsubishi Lancer / Lancer Wagon. Руководство - часть 19

55

-35

ПОИСК НЕИСПРАВНОСТЕЙ

ОТОПИТЕЛЬ, КОНДИЦИОНЕР И СИСТЕМА ВЕНТИЛЯЦИИ

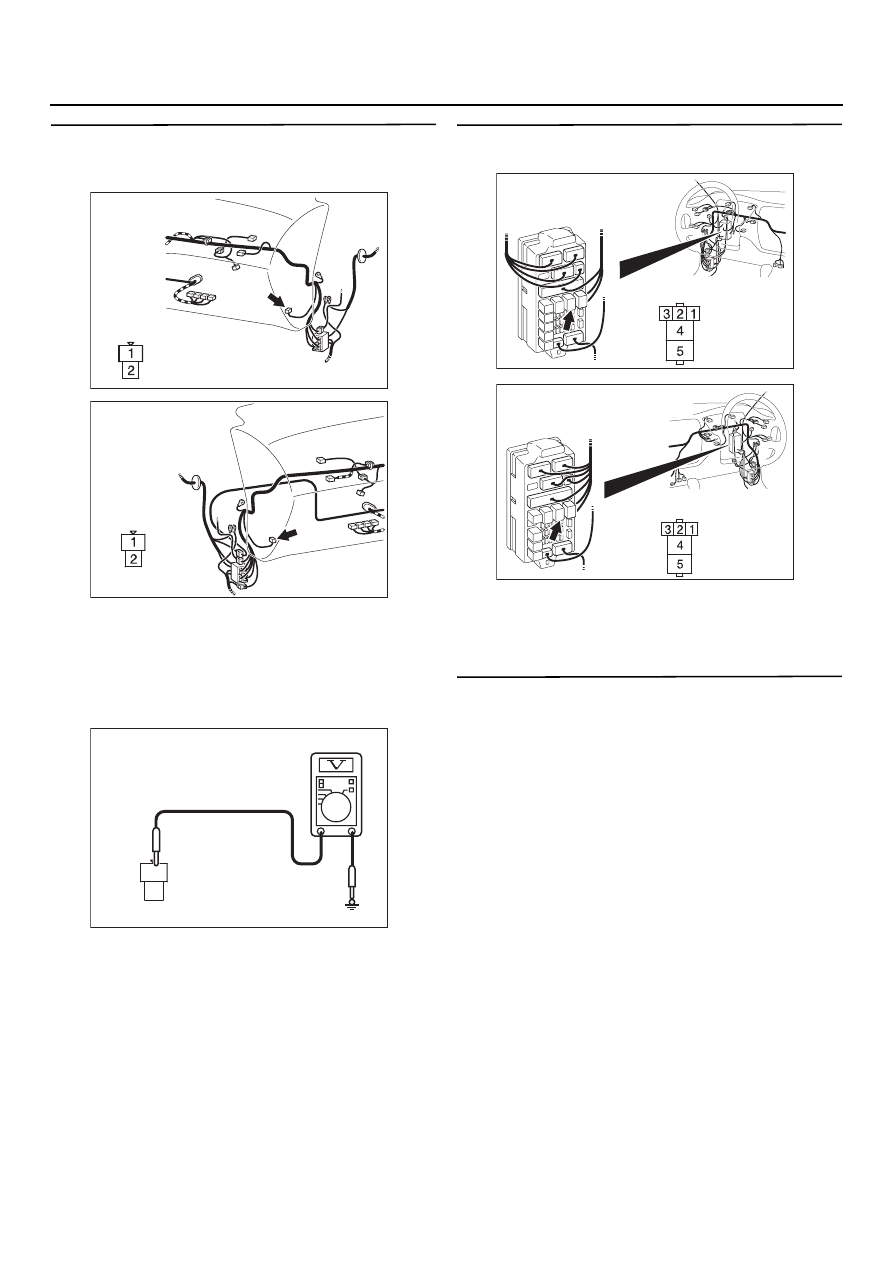

ЭТАП 5. Измерение сопротивления
на разъеме СQ110 электродвигателя
отопителя

(1) Отсоедините разъем, измерения проводите

со стороны жгута проводов.

(2) Установите замок зажигания в положение

"ON" (ЗАЖИГАНИЕ ВКЛЮЧЕНО).

(3) Установите переключатель вентилятора

отопителя в положение "4 (HI) ".

(4) Измерьте напряжение на клемме 1

и на "массе".

OK: Напряжение бортсети

B: В норме ли результаты проверки?

ДА :

Перейдите к этапу 20.

НЕТ :

Перейдите к этапу 6.

ЭТАП 6. Проверка разъема: Разъем СQ214
реле отопителя

B: В норме ли результаты проверки?

ДА :

Перейдите к этапу 7.

НЕТ :

Отремонтируйте разъем.

ЭТАП 7. Проверка состояния реле
отопителя.
 См.

CTP.55-88

.

B: В нормальном ли состоянии

электропроводность реле отопителя?
ДА :

Перейдите к этапу 8.

НЕТ :

Замените реле отопителя.

AC303804

Разъем: CQ110
<Автомобили с левым рулем>

AF

Вид со стороны
жгута проводов

AC303816

Разъем: CQ110

AK

<Автомобили
с правым рулем>

Вид со стороны
жгута проводов

AC301541CA

Разъем: СQ110
(Вид со стороны жгута проводов)

2

1

AC303808

Вид со стороны
монтажного блока

Монтажный блок (вид спереди)

Разъем: CQ214

AL

<Автомобили с левым рулем>

AC303822

Вид со стороны
монтажного блока

Монтажный блок (вид спереди)

Разъем: CQ214

AM

<Автомобили с правым рулем>

55

-36

ПОИСК НЕИСПРАВНОСТЕЙ

ОТОПИТЕЛЬ, КОНДИЦИОНЕР И СИСТЕМА ВЕНТИЛЯЦИИ

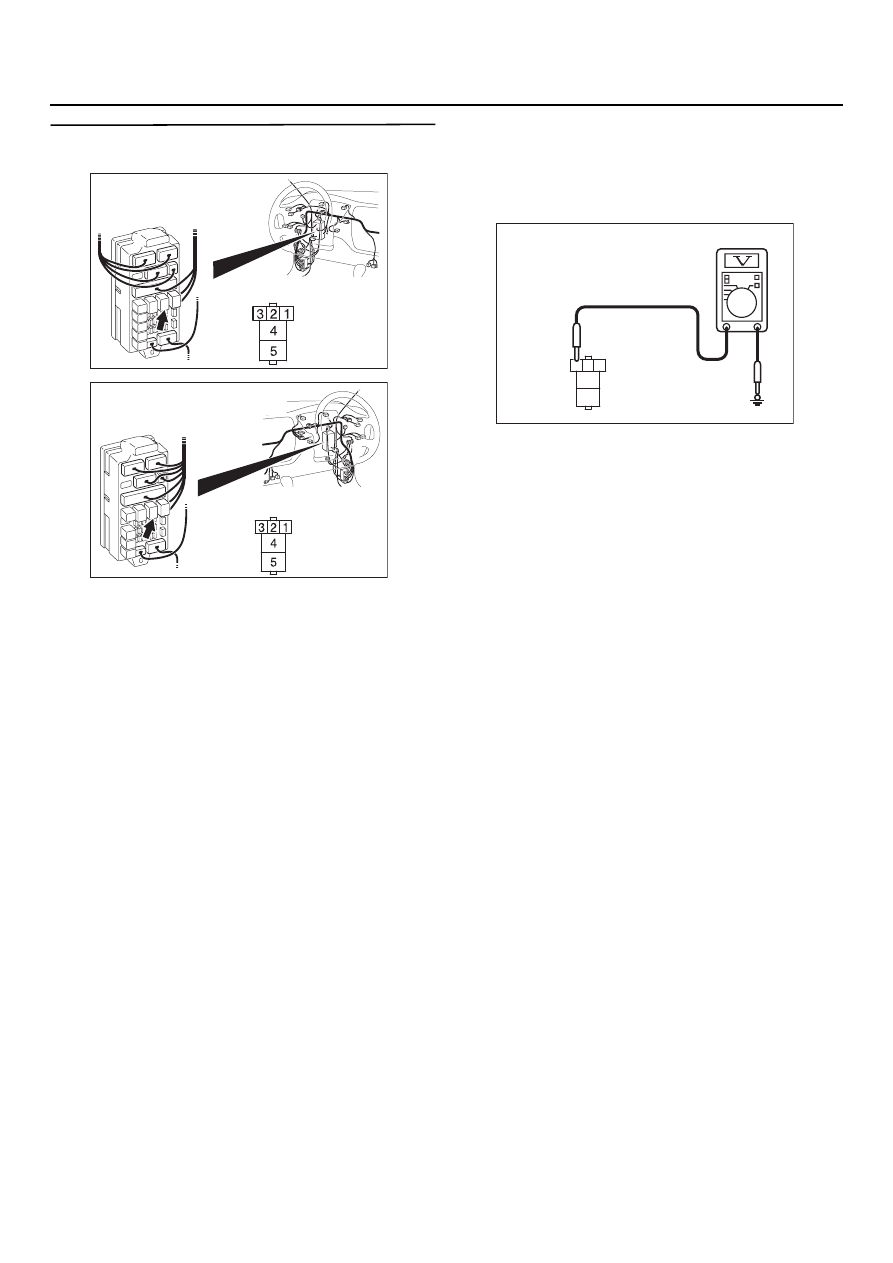

ЭТАП 8. Измерение напряжения на разъеме
СQ214 реле отопителя

(1) Снимите реле, измерения проводите со

стороны соединения реле с монтажным
блоком.

(2) Установите замок зажигания в положение

"ON" (ЗАЖИГАНИЕ ВКЛЮЧЕНО).

(3) Измерьте напряжение на клемме 3

и на "массе".

OK: Напряжение бортсети

B: В норме ли результаты проверки?

ДА :

 Перейдите к этапу 10.

НЕТ :

Перейдите к этапу 9.

AC303808

Вид со стороны
монтажного блока

Монтажный блок (вид спереди)

Разъем: CQ214

AL

<Автомобили с левым рулем>

AC303822

Вид со стороны
монтажного блока

Монтажный блок (вид спереди)

Разъем: CQ214

AM

<Автомобили с правым рулем>

AC301541 EI

Разъем: СQ214
(Вид со стороны монтажного блока)

3

4

5

1

2

55

-37

ПОИСК НЕИСПРАВНОСТЕЙ

ОТОПИТЕЛЬ, КОНДИЦИОНЕР И СИСТЕМА ВЕНТИЛЯЦИИ

ЭТАП 9. Проверьте состояние жгута
проводов между разъемом СQ214 (клемма
№ 3) реле отопителя и замком зажигания
(IG2)

NOTE: Перед проверкой жгута проводов,
проверьте разъем C

•

Проверьте линию питания реле отопителя
на наличие разрыва цепи.

B: В норме ли результаты проверки?

ДА :

Неисправность может иметь
периодически повторяющийся характер
(См. главу 00, "Процесс поиска
неисправностей/контрольные точки",

CTP.00-6

).

НЕТ :

Отремонтируйте жгут проводов.

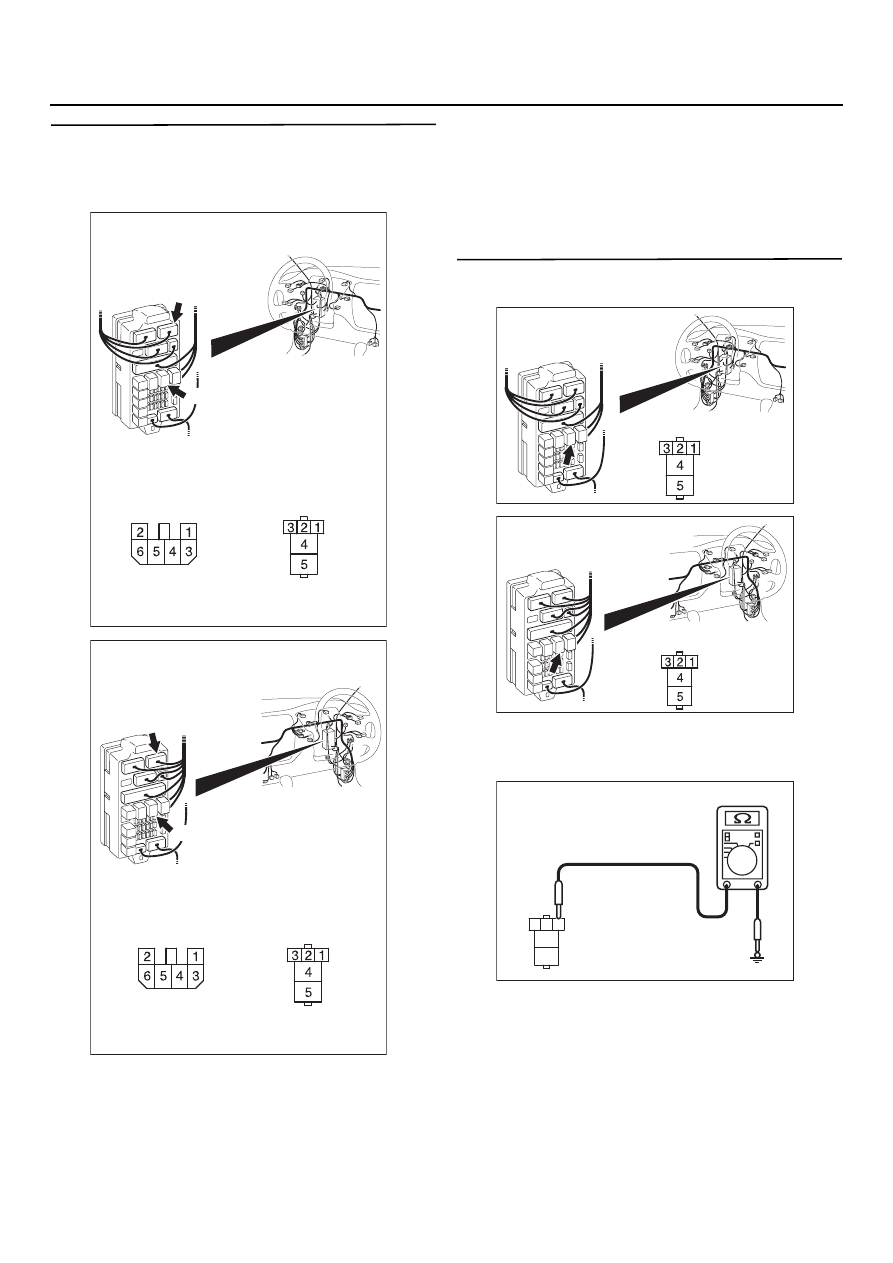

ЭТАП 10. Измерение напряжения
на разъеме СQ214 реле отопителя

(1) Снимите реле, измерения проводите со

стороны соединения реле с монтажным
блоком.

(2) Измерьте сопротивление между клеммой 1

и "массой".

OK: не более 2 Ом

B: В норме ли результаты проверки?

ДА :

 Перейдите к этапу 13.

НЕТ <Автомобили с левым расположением

органов управления> :

Перейдите к этапу 11.

НЕТ <Автомобили с правым расположением

органов управления> :

Перейдите к этапу 12.

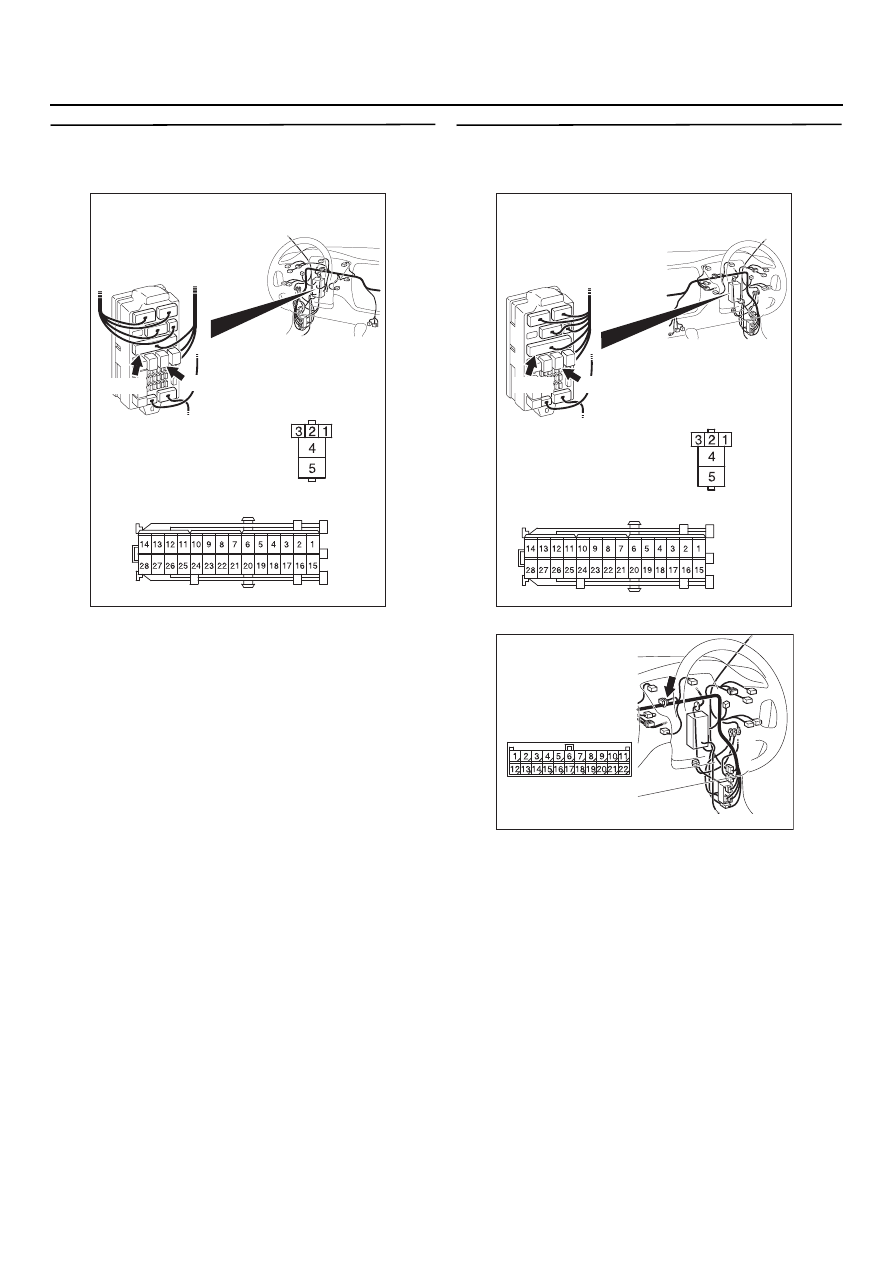

AC303809

Разъемы: CQ210, CQ214

AL

CQ214

CQ210

Монтажный блок (вид спереди)

<Автомобили с левым рулем>

CQ210

Вид со стороны
жгута проводов

Вид со стороны
монтажного блока

CQ214

AC303823

Вид со стороны
монтажного блока

Монтажный блок (вид спереди)

Разъемы: CQ210, CQ214

CQ210

CQ214

Вид со стороны
жгута проводов

CQ214

CQ210

AK

<Автомобили с правым рулем>

AC303808

Вид со стороны
монтажного блока

Монтажный блок (вид спереди)

Разъем: CQ214

AL

<Автомобили с левым рулем>

AC303822

Вид со стороны
монтажного блока

Монтажный блок (вид спереди)

Разъем: CQ214

AM

<Автомобили с правым рулем>

AC301541EJ

Разъем: СQ214
(Вид со стороны монтажного блока)

3

4

5

1

2
