Mersedes Maybach S-Class. Service Manual - part 26

Tires

Wheels

FA: 255/40 R20 101 V XL M+S i
RA: 285/35 R20 104 V XL M+S i

2

FA: 8.5 J x 20 H2

Wheel offset: 1.50 in (38 mm)

RA: 9.5 J x 20 H2

Wheel offset: 1.50 in (38 mm)

FA: 255/40 R20 101 V XL M+S i
RA: 285/35 R20 104 V XL M+S i

2

FA: 8.5 J x 20 H2

Wheel offset: 1.54 in (39 mm)

RA: 9.5 J x 20 H2

Wheel offset: 1.54 in (39 mm)

2

Use of snow chains not permitted. Observe the notes in the "Snow chains" section.

424

Wheel and tire combinations

Whee

ls

and

tires

Useful information

i

This Operator's Manual describes all models

and all standard and optional equipment of

your vehicle available at the time of publica-

tion of the Operator's Manual. Country-spe-

cific differences are possible. Please note

that your vehicle may not be equipped with all

features described. This also applies to

safety-related systems and functions.

i

Read the information on qualified specialist

workshops (

Y

page 28).

Information regarding technical data

i

The data stated here specifically refers to a

vehicle with standard equipment. Consult an

authorized Mercedes-Benz Center for the

data for all vehicle variants and trim levels.

Vehicle electronics

Retrofitting two-way radios and

mobile phones (RF transmitters)

G

WARNING

The electromagnetic radiation from modified

or incorrectly retrofitted RF-transmitters can

interfere with the vehicle electronics. This can

compromise the operational safety of the

vehicle. There is a risk of an accident.
You should have all work to electrical and

electronic equipment carried out at a qualified

specialist workshop.

G

WARNING

The electromagnetic radiation from incor-

rectly operated RF transmitters can interfere

with the vehicle electronics, for example:

R

if the RF transmitter is not connected with

an exterior antenna

R

the exterior antenna has been installed

incorrectly or is not a low-reflection type

This can compromise the operational safety

of the vehicle. There is a risk of an accident.

Have the low-reflection exterior antenna

mounted at a qualified specialist workshop.

When operating RF transmitters in the vehi-

cle, always connect them with the low-reflec-

tion exterior antenna.

!

The operating permit may be invalidated if

the instructions for installation and use of RF

transmitters are not observed.

In particular, the following conditions must be

complied with:

R

only approved wavebands may be used.

R

compliance with the maximum permissible

output in these wavebands is required.

R

only approved antenna positions may be

used.

Excessive levels of electromagnetic radiation

may cause damage to your health and the health

of others. Using an exterior antenna takes into

account current scientific discussions relating

to the possible health hazards that may result

from electromagnetic fields.

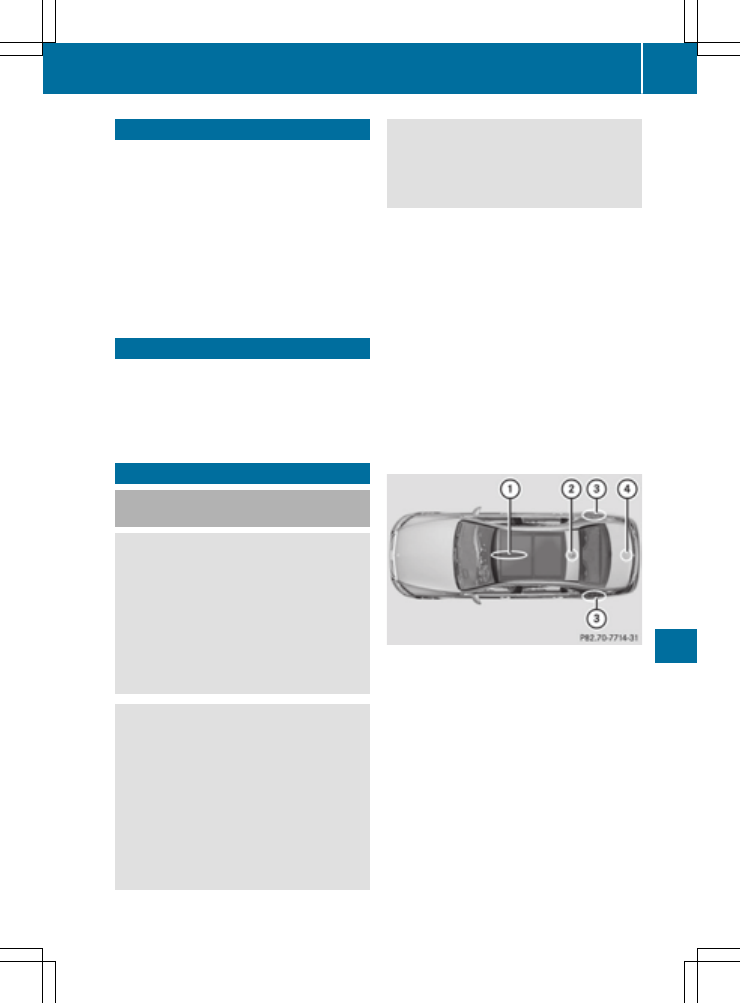

Approved antenna positions (example:

Mercedes‑Maybach)

:

Front roof area

;

Rear roof area

=

Rear fender

?

Trunk lid

i

On vehicles with panorama roof with power

tilt/sliding panel, installing an antenna to the

front or rear roof area is not permitted.

On the rear fenders, it is recommended to

position the antenna on the side of the vehicle

closest to the center of the road.

Use the Technical Specification ISO/TS 21609

when retrofitting RF transmitters (Road Vehicles

- EMC guidelines for installation of aftermarket

Vehicle electronics

425

Technical

dat

a

Z

radio frequency transmitting equipment).

Observe the legal requirements for retrofittings.

If your vehicle has installations for two-way radio

equipment, use the power supply or antenna

connections intended for use with the basic wir-

ing. Be sure to observe the manufacturer's addi-

tional instructions when installing.

Deviations with respect to wavebands, maxi-

mum transmission outputs or antenna positions

must be approved by Mercedes-Benz.

The maximum transmission output (PEAK) at the

base of the antenna must not exceed the fol-

lowing values:

Waveband

Maximum

transmission

output

Short wave

3 - 54 MHz

100 W

4 m waveband

74 - 78 MHz

30 W

2 m waveband

144 - 174 MHz

50 W

Trunked radio/Tetra

380 - 460 MHz

10 W

70 cm waveband

400 - 460 MHz

35 W

Mobile communications

(2G/3G/4G)

10 W

The following can be used in the vehicle without

restrictions:

R

RF transmitters with a maximum transmis-

sion output of up to 100 mW

R

RF transmitters with transmitter frequencies

in the 380 - 410 MHz waveband and a maxi-

mum transmission output of up to 2 W

(trunked radio/Tetra)

R

Mobile telephones (2G/3G/4G)

There is no restriction for antenna positions on

the outside of the vehicle for the following wave-

bands:

R

Trunked radio/Tetra

R

70 cm waveband

R

2G/3G/4G

Identification plates

Vehicle identification plate with vehi-

cle identification number (VIN)

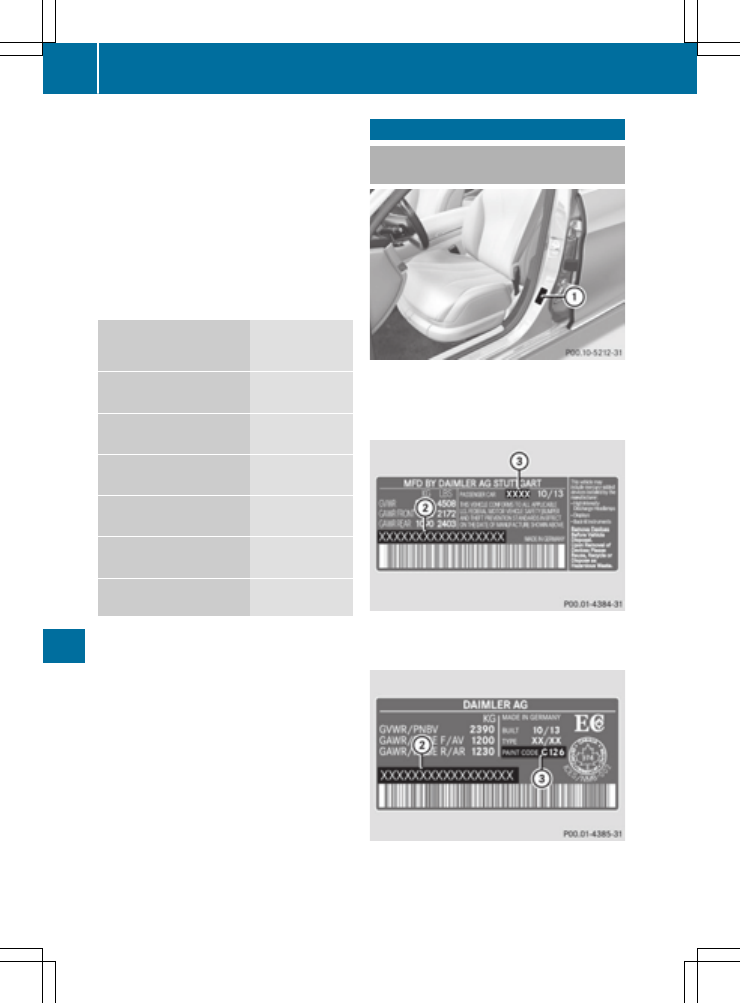

Location of vehicle identification plate (exam-

ple, left-hand-drive vehicle)

X

Open the front left-hand door.

You will see vehicle identification plate :.

Example: vehicle identification plate (USA only)

;

VIN

=

Vehicle model

Example: vehicle identification plate (Canada only)

;

VIN

=

Paint code

426

Identification plates

Te

chn

ical

data

i

The data shown on the vehicle identification

plate is used only as an example. This data is

different for every vehicle and can deviate

from the data shown here. You can find the

data applicable to your vehicle on the vehicle

identification plate.

Vehicle identification number (VIN)

X

Open the front right-hand door.

X

Fold cover : down and remove it.

You will see the VIN.

The VIN can also be found in the following loca-

tions:

R

on the lower edge of the windshield

(

Y

page 427)

R

on the vehicle identification plate

(

Y

page 426)

Engine number

:

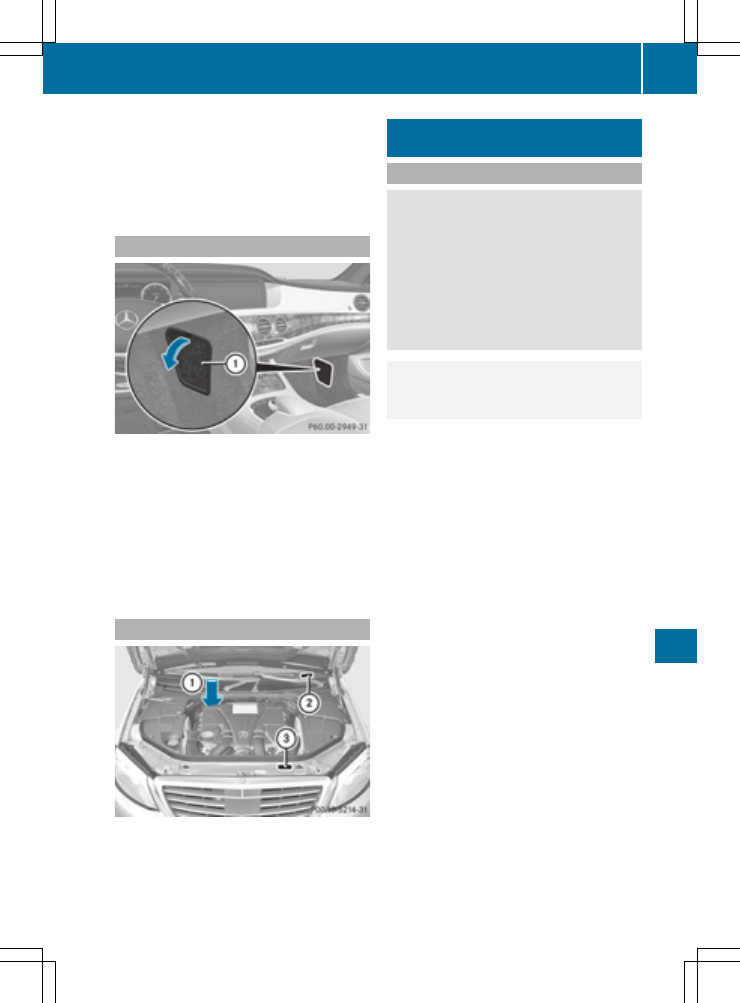

Engine number (stamped into the crank-

case)

;

VIN (on the lower edge of the windshield)

=

Emission control information plate, includ-

ing the certification of both federal and Cali-

fornian emissions standards

Service products and filling capaci-

ties

Important safety notes

G

WARNING

Service products may be poisonous and haz-

ardous to health. There is a risk of injury.
Comply with instructions on the use, storage

and disposal of service products on the labels

of the respective original containers. Always

store service products sealed in their original

containers. Always keep service products out

of the reach of children.

H

Environmental note

Dispose of service products in an environ-

mentally responsible manner.

Service products include the following:

R

Fuels

R

Lubricants (e.g. engine oil, transmission oil)

R

Coolant

R

Brake fluid

R

Windshield washer fluid

R

Climate control system refrigerant

Components and service products must be

matched. Only use products recommended by

Mercedes-Benz. Damage which is caused by the

use of products which have not been recom-

mended is not covered by the Mercedes-Benz

warranty or goodwill gestures. They are listed in

this Mercedes-Benz Operator's Manual in the

appropriate section.

Information on tested and approved products

can be obtained at an authorized Mercedes-

Benz Center or on the Internet at

http://bevo.mercedes-benz.com.

You can recognize service products approved by

Mercedes-Benz by the following inscription on

the containers:

R

MB-Freigabe (e.g. MB-Freigabe 229.51)

R

MB-Approval (e.g. MB-Approval 229.51)

Other designations or recommendations indi-

cate a level of quality or a specification in

accordance with an MB Sheet Number (e.g. MB

229.5). They have not necessarily been

approved by Mercedes-Benz.

Service products and filling capacities

427

Technical

data

Z

Other identifications, for example:

R

0 W-30

R

5 W-30

R

5 W-40

Fuel

Important safety notes

G

WARNING

Fuel is highly flammable. If you handle fuel

incorrectly, there is a risk of fire and explo-

sion.
You must avoid fire, open flames, creating

sparks and smoking. Switch off the engine

and, if applicable, the auxiliary heating before

refueling.

G

WARNING

Fuel is poisonous and hazardous to health.

There is a risk of injury.
You must make sure that fuel does not come

into contact with your skin, eyes or clothing

and that it is not swallowed. Do not inhale fuel

vapors. Keep fuel away from children.
If you or others come into contact with fuel,

observe the following:

R

Wash away fuel from skin immediately

using soap and water.

R

If fuel comes into contact with your eyes,

immediately rinse them thoroughly with

clean water. Seek medical assistance with-

out delay.

R

If fuel is swallowed, seek medical assis-

tance without delay. Do not induce vomit-

ing.

R

Immediately change out of clothing which

has come into contact with fuel.

Tank capacity

Missing values were not available at time of

going to print.

Model

Total capacity

S 400 4MATIC
PLUG-IN HYBRID vehi-

cles

16.6 US gal

(63.0 l)

All other models

21.1 US gal

(80.0 l)

Model

Of which

reserve

S 400 4MATIC
Mercedes‑AMG vehicles

Approx.

3.2 US gal

(12.0 l)

All other models

Approx.

2.1 US gal (8.0 l)

Gasoline

Fuel grade

!

Do not use diesel to refuel vehicles with a

gasoline engine. Do not switch on the ignition

if you accidentally refuel with the wrong fuel.

Otherwise, the fuel will enter the fuel system.

Even small amounts of the wrong fuel could

result in damage to the fuel system and the

engine. Notify a qualified specialist workshop

and have the fuel tank and fuel lines drained

completely.

!

Only refuel using unleaded premium grade

gasoline with at least 91 AKI/95 RON.

i

E10 fuel contains up to 10% bioethanol.

Your vehicle is E10-compatible. You can

refuel your vehicle using E10 fuel.

!

Only use the fuel recommended. Operating

the vehicle with other fuels can lead to engine

failure.

!

Do not use the following:

R

E15 (gasoline with 15% ethanol)

R

E85 (gasoline with 85% ethanol)

R

E100 (100% ethanol)

R

M15 (gasoline with 15% methanol)

428

Service products and filling capacities

Te

chnic

al

data

R

M30 (gasoline with 30% methanol)

R

M85 (gasoline with 85% methanol)

R

M100 (100% methanol)

R

Gasoline with metalliferous additives

R

Diesel

Do not mix such fuels with the fuel recom-

mended for your vehicle.

!

To ensure the longevity and full perform-

ance of the engine, only premium-grade

unleaded gasoline must be used.

If standard unleaded gasoline is unavailable

and you have to refuel with unleaded gasoline

of a lower grade, observe the following pre-

cautions:

R

Only fill the fuel tank to half full with regular

unleaded gasoline and fill the rest with pre-

mium-grade unleaded gasoline as soon as

possible.

R

Do not drive at the maximum speed.

R

Avoid sudden acceleration and engine

speeds over 3,000 rpm.

You will usually find information about the fuel

grade on the pump. If you cannot find the label

on the pump, ask the staff for assistance.

i

For further information, consult a qualified

specialist workshop or visit

http://www.mbusa.com (USA only).

As a temporary measure, if the recommended

fuel is not available, you may also use regular

unleaded gasoline with an octane rating of

87 AKI/91 RON. This may reduce engine per-

formance and increase fuel consumption. Avoid

driving at full throttle and sudden acceleration.

Never refuel using fuel with a lower AKI.

Information on refueling .

Additives

!

Operating the engine with fuel additives

added later can lead to engine failure. Do not

mix fuel additives with fuel. This does not

include additives for the removal and preven-

tion of residue buildup. gasoline must only be

mixed with additives recommended by

Mercedes-Benz. Comply with the instructions

for use on the product label. More information

about recommended additives can be

obtained from any authorized Mercedes-Benz

Center.

Mercedes-Benz recommends that you use bran-

ded fuels that have additives.

The quality of the fuel available in some coun-

tries may not be sufficient. Residue could build

up in the injection system as a result. In such

cases, and in consultation with an authorized

Mercedes-Benz Center, the gasoline may be

mixed with the cleaning additive recommended

by Mercedes-Benz. You must observe the notes

and mixing ratios specified on the container.

Engine oil

General notes

!

Never use engine oil or an oil filter of a spec-

ification other than is necessary to fulfill the

prescribed service intervals. Do not change

the engine oil or oil filter in order to achieve

longer replacement intervals than those pre-

scribed. You could otherwise cause engine

damage or damage to the exhaust gas after-

treatment.

Follow the instructions in the service interval

display regarding the oil change. Otherwise,

you may damage the engine and the exhaust

gas aftertreatment.

When handling engine oil, observe the important

safety notes on service products (

Y

page 427).

The engine oils are matched to the performance

of Mercedes-Benz engines and service intervals.

You should therefore only use engine oils and oil

filters that are approved for vehicles with main-

tenance systems.

For a list of approved engine oils and oil filters,

consult an authorized Mercedes-Benz Center.

Or visit the website

http://bevo.mercedes-benz.com.

The table shows which engine oils have been

approved for your vehicle.

Service products and filling capacities

429

Technical

data

Z

Model

MB-Freigabe or

MB-Approval

All models

229.5

Use only SAE 0W-40 or SAE 5W-40 engine oils

for Mercedes-AMG vehicles.

i

MB approval is indicated on the oil contain-

ers.

Filling capacities

The following values refer to an oil change

including the oil filter.

Missing values were not available at time of

going to print.

Model

Capacity

S 400 4MATIC
S 550 e

6.9 US qt (6.5 l)

S 600

Mercedes‑May-

bach S 600

Mercedes‑AMG

S 65

11.1 US qt (10.5 l)

Mercedes‑AMG

S 63 4MATIC

9.0 US qt (8.5 l)

All other models

8.5 US qt (8.0 l)

Additives
!

Do not use any additives in the engine oil.

This could damage the engine.

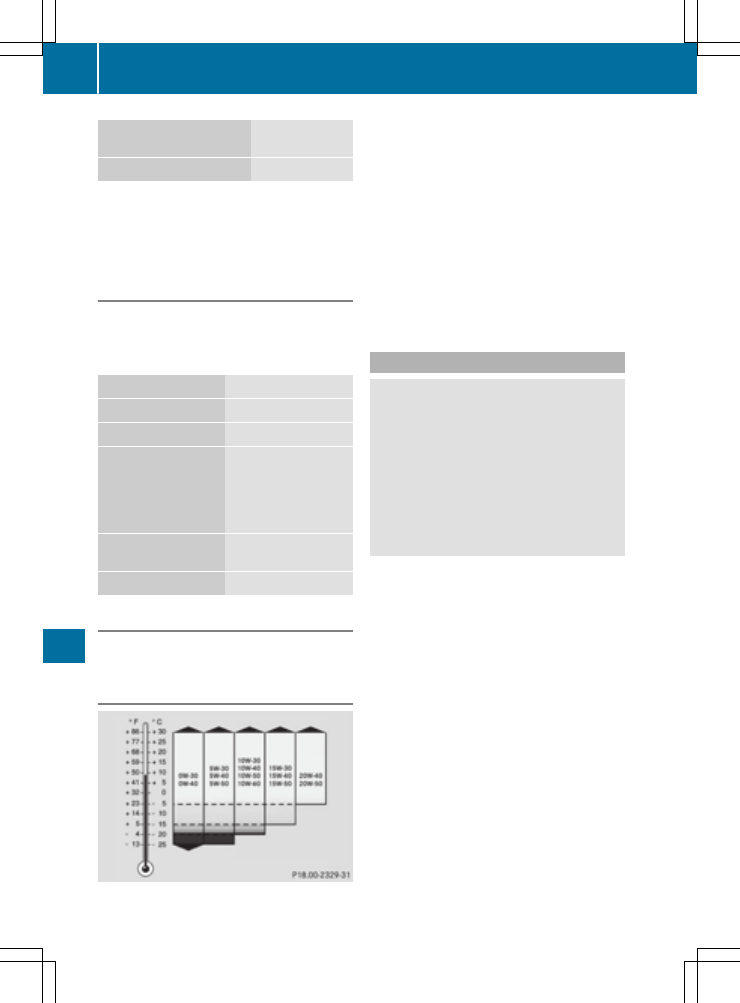

Engine oil viscosity

Viscosity describes the flow characteristics of a

fluid. If an engine oil has a high viscosity, this

means that it is thick; a low viscosity means that

it is thin.

Select an engine oil with an SAE classification

(viscosity) suitable for the prevailing outside

temperatures. The table shows you which SAE

classifications are to be used. The low-temper-

ature characteristics of engine oils can deterio-

rate significantly, e.g. as a result of aging, soot

and fuel deposits. It is therefore strongly rec-

ommended that you carry out regular oil

changes using an approved engine oil with the

appropriate SAE classification.

Brake fluid

G

WARNING

The brake fluid constantly absorbs moisture

from the air. This lowers the boiling point of

the brake fluid. If the boiling point of the brake

fluid is too low, vapor pockets may form in the

brake system when the brakes are applied

hard. This would impair braking efficiency.

There is a risk of an accident.
You should have the brake fluid renewed at

the specified intervals.

Comply with the important safety notes for ser-

vice products when handling brake fluid

(

Y

page 427).

The brake fluid change intervals can be found in

the Maintenance Booklet.

Only use brake fluid approved by Mercedes-

Benz according to MB-Freigabe or MB-Approval

331.0.

Information about approved brake fluid can be

obtained at any qualified specialist workshop or

on the Internet at

http://bevo.mercedes-benz.com.

i

Have the brake fluid regularly replaced at a

qualified specialist workshop and the replace-

ment confirmed in the Maintenance Booklet.

430

Service products and filling capacities

Te

chnic

al

data

Coolant

Important safety notes

G

WARNING

If antifreeze comes into contact with hot com-

ponents in the engine compartment, it may

ignite. There is a risk of fire and injury.
Let the engine cool down before you add anti-

freeze. Make sure that antifreeze is not spilled

next to the filler neck. Thoroughly clean the

antifreeze from components before starting

the engine.

!

Only add coolant that has been premixed

with the desired antifreeze protection. You

could otherwise damage the engine.

Further information on coolants can be found

in the Mercedes-Benz Specifications for Ser-

vice Products, MB BeVo 310.1, e.g. on the

Internet at http://bevo.mercedes-benz.com.

Or contact a qualified specialist workshop.

!

Always use a suitable coolant mixture, even

in countries where high temperatures prevail.

Otherwise, the engine cooling system is not

sufficiently protected from corrosion and

overheating.

i

Have the coolant regularly replaced at a

qualified specialist workshop and the replace-

ment confirmed in the Maintenance Booklet.

The coolant is a mixture of water and anti-

freeze/corrosion inhibitor. It performs the fol-

lowing tasks:

R

corrosion protection

R

antifreeze protection

R

raising the boiling point

If the coolant has antifreeze protection down to

-35 ‡ (-37 †), the boiling point of the coolant

during operation is approximately 266 ‡

(130 †).

The antifreeze concentrate/corrosion inhibitor

concentration in the engine cooling system

should:

R

be at least 50%. This will protect the engine

cooling system against freezing down to

approximately -35 ‡ (-37 †).

R

not exceed 55% (antifreeze protection down

to -49 ‡ [-45 †]). Otherwise, heat will not be

dissipated as effectively.

Mercedes-Benz recommends an antifreeze/

corrosion inhibitor concentrate in accordance

with

MB Specifications for Service Products 310.1.

i

When the vehicle is first delivered, it is filled

with a coolant mixture that ensures adequate

antifreeze and corrosion protection.

i

The coolant is checked with every mainte-

nance interval at a qualified specialist work-

shop.

Filling capacities

Missing values were not available at time of

going to print.

Model

Capacity

S 400 4MATIC
S 550 e

13.3 US qt (12.6 l)

S 600

Mercedes‑May-

bach S 600

15.7 US qt (14.9 l)

Mercedes‑AMG

S 63 4MATIC

8.5 US qt (8.0 l)

Mercedes‑AMG

S 65

11.3 US qt (10.7 l)

All other models

12.8 US qt (12.1 l)

Windshield washer system

Important safety notes

G

WARNING

Windshield washer concentrate could ignite if

it comes into contact with hot engine compo-

nents or the exhaust system. There is a risk of

fire and injury.
Make sure that no windshield washer con-

centrate is spilled next to the filler neck.

!

Do not add distilled or de-ionized water to

the washer fluid container. Otherwise, the

level sensor may be damaged.

!

Only MB SummerFit and MB WinterFit

washer fluid should be mixed together. The

Service products and filling capacities

431

Te

chn

ical

data

Z

spray nozzles may otherwise become

blocked.

At temperatures above freezing:

X

Fill the washer fluid reservoir with a mixture of

water and windshield washer fluid, e.g. MB

SummerFit.

Add 1 part MB SummerFit to 100 parts water.
At temperatures below freezing:

X

Fill the washer fluid reservoir with a mixture of

water and washer fluid, e.g. MB WinterFit.

For the correct mixing ratio refer to the infor-

mation on the antifreeze reservoir.

i

Add windshield washer fluid, e.g. MB Sum-

merFit or MB WinterFit, to the washer fluid all

year round.

Climate control system refrigerant

Important safety notes

The climate control system of your vehicle is fil-

led with refrigerant R‑134a.

The instruction label regarding the refrigerant

type used can be found on the radiator cross

member.

!

Only the refrigerant R‑134a and the PAG oil

approved by Mercedes-Benz may be used.

The approved PAG oil may not be mixed with

any other PAG oil that is not approved for

R-134a refrigerant. Otherwise, the climate

control system may be damaged.

Service work, such as topping up refrigerant or

replacing components, may only be carried out

by a qualified specialist workshop. All applicable

regulations, as well as SAE standard J639, must

be adhered to.

Always have work on the climate control system

carried out at a qualified specialist workshop.

Refrigerant instruction label

Example: refrigerant instruction label

:

Warning symbol

;

Refrigerant filling capacity

=

Applicable SAE standards

?

PAG oil part number

A

Type of refrigerant

Warning symbols : indicate:

R

possible dangers

R

having service work carried out at a qualified

specialist workshop

Filling capacities

Model

Refrigerant

S 550 e

Mercedes‑AMG vehicles

25.0 ± 0.4 oz

(710 ± 10 g)

Model

PAG oil

S 550 e

Mercedes‑AMG vehicles

4.3 oz

(120 g)

Vehicles without rear-com-

partment air-conditioning

system

Capacity

Refrigerant

23.3 ± 0.4 oz

(660 ± 10 g)

PAG oil

3.9 oz

(110 g)

432

Service products and filling capacities

Technical

data

Vehicles with rear-com-

partment air-conditioning

system

Capacity

Refrigerant

27.1 ± 0.4 oz

(770 ± 10 g)

PAG oil

4.2 oz

(120 g)

Vehicle data

General notes

Please note that for the specified vehicle data:

R

the heights specified may vary as a result of:

-

tires

-

load

-

condition of the suspension

-

optional equipment

R

optional equipment reduces the maximum

payload.

Dimensions and weights

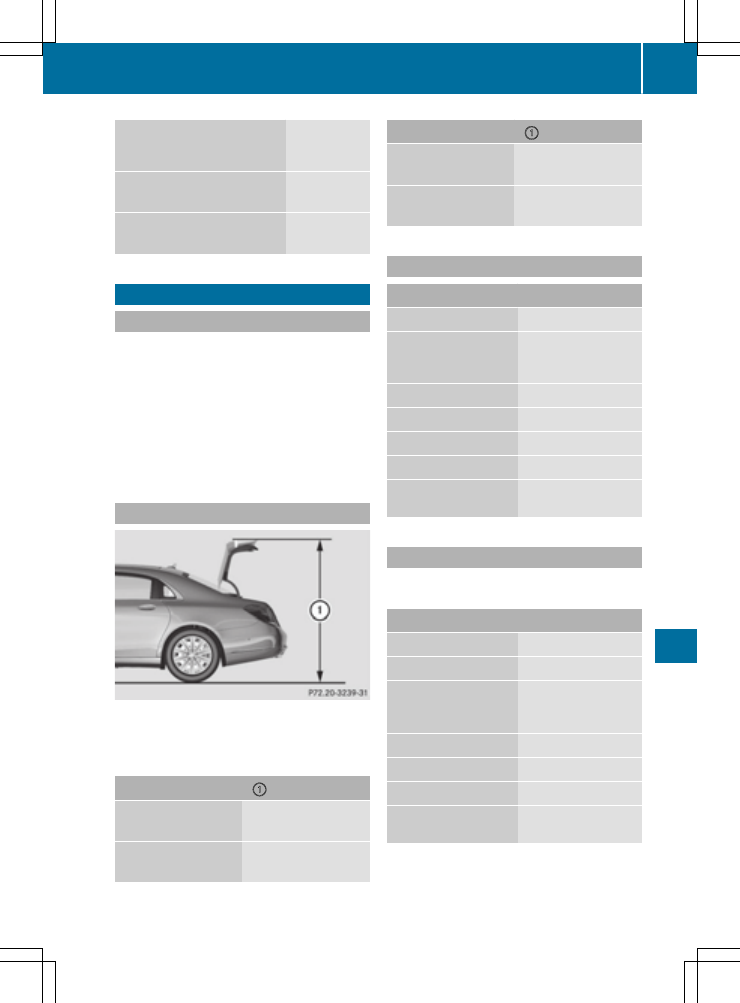

Trunk lid opening dimensions (example:

Mercedes‑Maybach)

Missing values were not available at time of

going to print.

Model

: Opening height

S 400 4MATIC

S 550 4MATIC
S 550

71.0 in

(1803 mm)

Model

: Opening height

Mercedes‑AMG

vehicles

71.2 in

(1808 mm)

All other models

71.1 in

(1806 mm)

S-Class with a short wheelbase

All models
Vehicle length

201.4 in (5116 mm)

Vehicle width

including exterior

mirrors

83.9 in (2130 mm)

Vehicle height

59.0 in (1499 mm)

Wheelbase

119.5 in (3035 mm)

Turning radius

39.0 ft (11.90 m)

Maximum roof load

220 lb (100 kg)

Maximum trunk

load

220 lb (100 kg)

S-Class with a long wheelbase

Missing values were not available at time of

going to print.

S 400 4MATIC
Vehicle length
Vehicle height
Vehicle width

including exterior

mirrors
Wheelbase
Turning radius
Maximum roof load
Maximum trunk

load

Vehicle data

433

Te

chn

ical

data

Z

Mercedes‑AMG

vehicles
Vehicle length

208.1 in (5287 mm)

Vehicle height

59.0 in (1499 mm)

Vehicle width

including exterior

mirrors

83.9 in (2130 mm)

Wheelbase

124.6 in (3165 mm)

Turning circle,

Mercedes-AMG S 63

4MATIC

41.0 ft (12.50 m)

Turning circle,

Mercedes‑AMG S 65

40.4 ft (12.30 m)

Maximum roof load

220 lb (100 kg)

Maximum trunk

load

220 lb (100 kg)

All other models
Vehicle length

206.5 in (5246 mm)

Vehicle width

including exterior

mirrors

83.9 in (2130 mm)

Wheelbase

124.6 in (3165 mm)

Turning radius

40.4 ft (12.30 m)

Maximum roof load

220 lb (100 kg)

Maximum trunk

load

220 lb (100 kg)

Model

Vehicle height

S 550

58.8 in (1494 mm)

S 550 4MATIC
S 550 e

S 600

58.9 in (1497 mm)

High-voltage battery

(S 550 e)
Model

Lithium-ion

Energy content

High-voltage battery

(S 550 e)
Nominal capacity
Range in electric-only

mode (according to NEDC)
Charging time at 16 A

(using a charging station

or wallbox)
Charging time at 8 A (using

a mains socket)

Mercedes‑Maybach

All models
Vehicle length

214.7 in (5453 mm)

Vehicle height

59.0 in (1498 mm)

Vehicle width

including exterior

mirrors

83.9 in (2130 mm)

Wheelbase

132.5 in (3365 mm)

Turning radius

42.3 ft (12.90 m)

Maximum trunk

load

220 lb (100 kg)

434

Vehicle data

Te

chn

ical

data
