(10) Remove the three foam insulators from the

right inner quarter panel (Fig. 29).

(11) Disengage the rear A/C discharge line from

the two retaining clips located on the inner quarter
panel and pull the discharge line down from the top
of the vehicle into the cargo compartment.

(12) Disengage the rear A/C discharge line from

the two retaining clips located underneath of the
vehicle.

(13) Disconnect the rear A/C discharge line from

the underbody discharge line and remove and discard
the O-ring seal.

(14) Remove the foam rubber seal from the open-

ing in the floor of the cargo compartment and pull
the rear A/C discharge line out from underneath the
vehicle.

(15) Install plugs into, or tape over the opened

rear discharge and underbody line fittings and con-
denser tube.

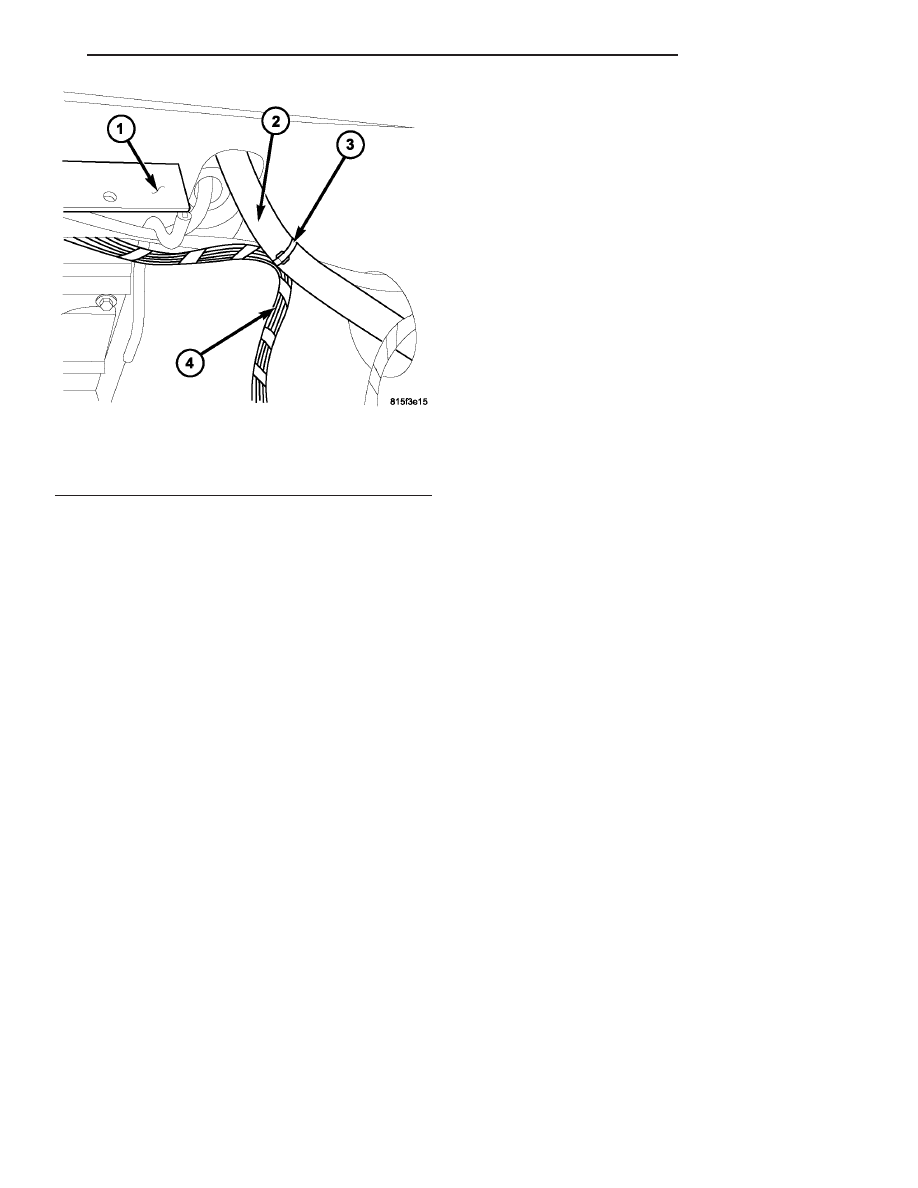

Fig. 28 Rear A/C Wire Harness

1 - REAR A/C EVAPORATOR HOUSING
2 - REAR A/C DISCHARGE LINE
3 - RETAINING STRAP
4 - REAR A/C WIRE HARNESS

VA

PLUMBING

24 - 89

INSTALLATION

(1) Remove the tape or plugs from the rear dis-

charge and underbody line fittings and the rear con-
denser tube.

(2) Lubricate new O-ring seals with clean refriger-

ant oil and install them onto the rear discharge line
fittings. Use only the specified O-ring seals as they
are made of a special material for the R-134a system.
Use only refrigerant oil of the type recommended for
the rear A/C compressor in the vehicle.

(3) From underneath the vehicle, route the rear

A/C discharge line into the cargo compartment and
install it into the two retaining clips located under
the vehicle.

(4) Connect the rear A/C discharge line to the

underbody discharge line. Tighten the nut to 35 N·m
(26 ft. lbs.).

(5) Install the foam rubber seal into the floor

panel.

(6) From inside the vehicle, install the rear A/C

discharge line into the two retaining clips located on
the inner quarter panel and route the discharge line
through the opening in the roof.

(7) Seat the grommet to the roof panel and install

a new rear A/C wire harness retaining strap.

(8) Install the three foam insulators to the right

inner quarter panel.

(9) Install the right quarter trim panel (Refer to

23 - BODY/INTERIOR/QUARTER TRIM PANEL -
INSTALLATION).

(10) Connect the rear discharge line to the rear

A/C condenser. Tighten the nut to 35 N·m (26 ft.
lbs.).

(11) Install the bracket and screw that secures the

rear discharge line to the right side of the rear con-
denser housing. Tighten the screw securely.

(12) Reconnect the negative battery cable.
(13) Evacuate the rear refrigerant system (Refer to

24 - HEATING & AIR CONDITIONING/PLUMBING
- STANDARD PROCEDURE - REFRIGERANT SYS-
TEM EVACUATE).

(14) Charge the rear refrigerant system (Refer to

24 - HEATING & AIR CONDITIONING/PLUMBING
- STANDARD PROCEDURE - REFRIGERANT SYS-
TEM CHARGE).

(15) Install the cover onto the rear A/C evaporator

housing (Refer to 24 - HEATING & AIR CONDI-
TIONING/DISTRIBUTION - REAR/A/C EVAPORA-
TOR COVER-REAR - INSTALLATION).

(16) Install the cover onto the rear A/C condenser

housing (Refer to 24 - HEATING & AIR CONDI-
TIONING/DISTRIBUTION

-

REAR/A/C

CON-

DENSER COVER - INSTALLATION).

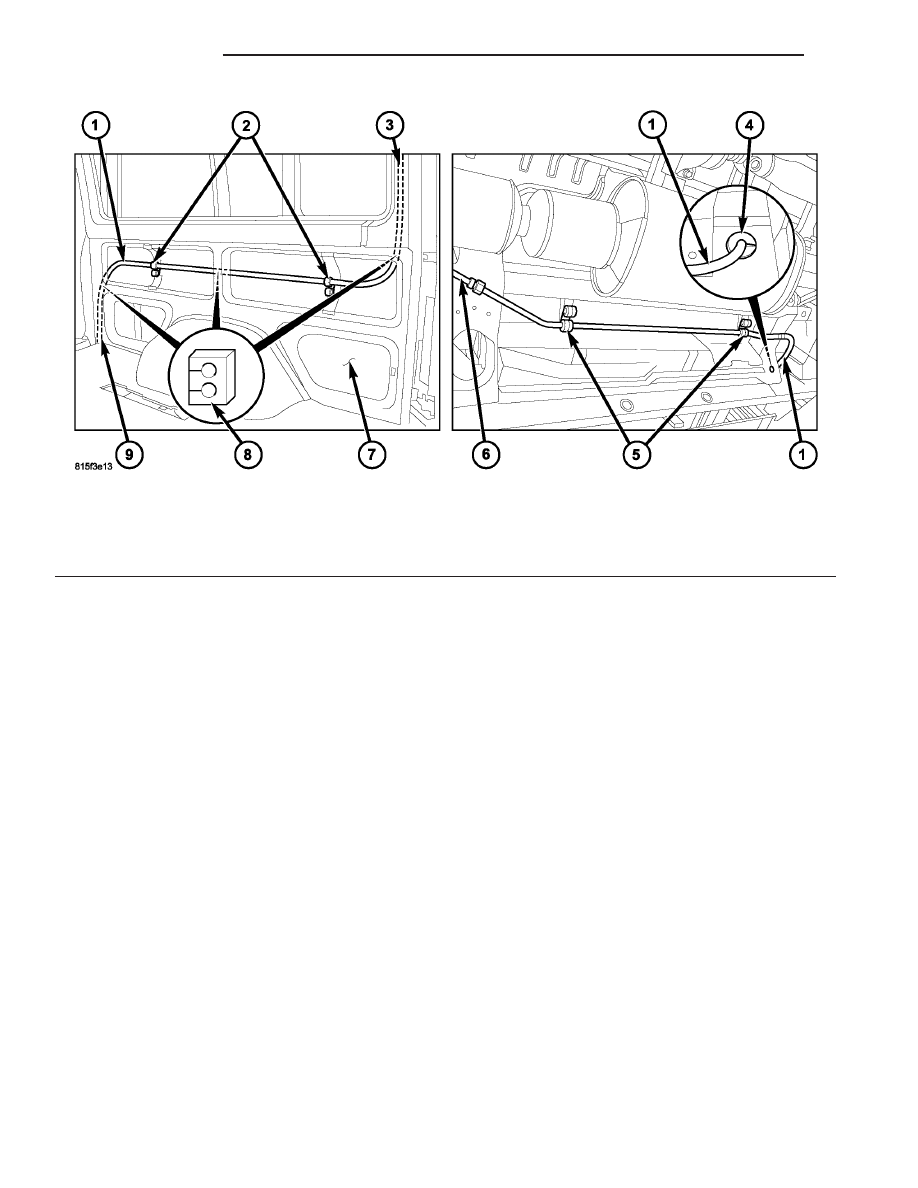

Fig. 29 Rear A/C Discharge Line to Underbody

1 - REAR A/C DISCHARGE LINE
2 - RETAINING CLIPS
3 - TO REAR CONDENSER
4 - FOAM RUBBER SEAL
5 - BRACKETS

6 - UNDERBODY DISCHARGE LINE
7 - RIGHT INNER QUARTER PANEL
8 - FOAM INSULATORS
9 - TO UNDERBODY

24 - 90

PLUMBING

VA

REAR LIQUID LINE

DESCRIPTION

The rear liquid line is the refrigerant line that car-

ries refrigerant from the rear condenser to the rear
A/C expansion valve. The rear A/C liquid line on this
vehicle is serviced in two sections (Fig. 30).

CAUTION: Use only seals specified for the vehicle.
Failure to use the correct seals will cause the refrig-
erant system connections to leak.

The rear A/C liquid lines have no serviceable parts

except for the O-ring seals. The O-ring seals used on
the connections are made from a special type of rub-
ber not affected by R-134a refrigerant and must be
replaced whenever the rear liquid line is removed
and installed.

If either of the rear liquid lines is found to be leak-

ing or damaged, it must be replaced.

REMOVAL

WARNING: Refer to the applicable warnings and
cautions for this system before performing the fol-
lowing operation (Refer to 24 - HEATING & AIR
CONDITIONING/PLUMBING - WARNINGS) and (Refer
to 24 - HEATING & AIR CONDITIONING/PLUMBING -
CAUTIONS). Failure to follow the warnings and cau-
tions could result in possible personal injury or
death.

CONDENSER TO RECEIVER / DRIER

(1) Disconnect and isolate the negative battery

cable.

(2) Remove the air filter from the rear A/C evapo-

rator housing (Refer to 24 - HEATING & AIR CON-
DITIONING/DISTRIBUTION - REAR/AIR FILTER -
REMOVAL).

(3) Recover the refrigerant from the rear refriger-

ant system (Refer to 24 - HEATING & AIR CONDI-
TIONING/PLUMBING - STANDARD PROCEDURE -
REFRIGERANT RECOVERY).

(4) Remove the cover from the rear A/C condenser

housing (Refer to 24 - HEATING & AIR CONDI-
TIONING/DISTRIBUTION

-

REAR/A/C

CON-

DENSER COVER - REMOVAL).

(5) Disconnect the rear liquid line from the rear

receiver/drier and remove and discard the O-ring seal
(Fig. 31).

(6) Disconnect the rear liquid line from the rear

condenser and remove and discard the O-ring seal.

(7) Remove the retaining straps that secure the

rear A/C wire harness to the rear liquid line and
remove the liquid line.

(8) Install plugs into, or tape over the opened rear

liquid line fittings and receiver/drier and condenser
ports.

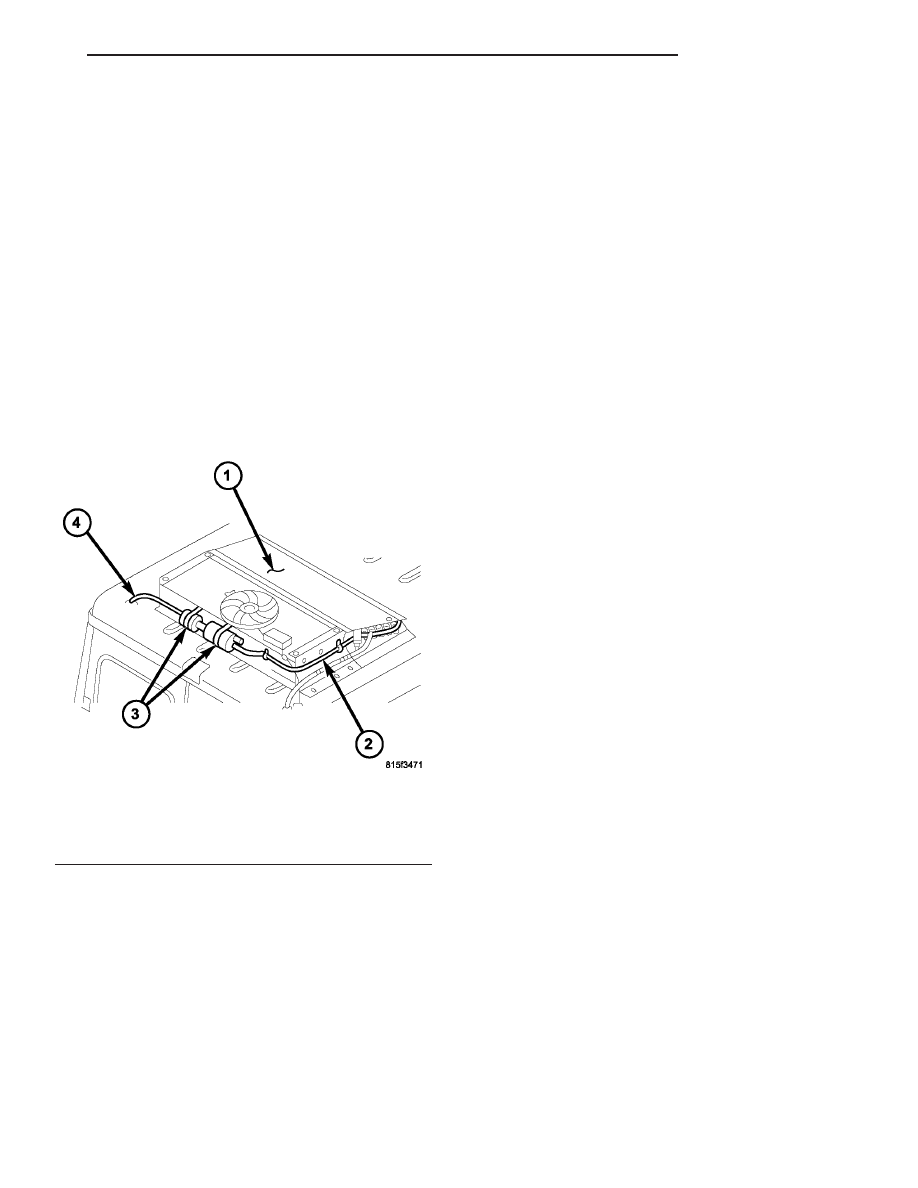

Fig. 30 Rear A/C Liquid Lines

1 - REAR A/C CONDENSER
2 - REAR LIQUID LINE (FROM CONDENSER)
3 - REAR RECIEVER/DRIER AND RESERVOIR
4 - REAR LIQUID LINE (TO EXPANSION VALVE)

VA

PLUMBING

24 - 91

RESERVOIR TO EXPANSION VALVE

(1) Disconnect and isolate the negative battery

cable.

(2) Remove the cover from the rear A/C evaporator

housing (Refer to 24 - HEATING & AIR CONDI-
TIONING/DISTRIBUTION - REAR/A/C EVAPORA-
TOR COVER-REAR - REMOVAL).

(3) Recover the refrigerant from the rear refriger-

ant system (Refer to 24 - HEATING & AIR CONDI-
TIONING/PLUMBING - STANDARD PROCEDURE -
REFRIGERANT RECOVERY).

(4) Remove the cover from the rear A/C condenser

housing (Refer to 24 - HEATING & AIR CONDI-
TIONING/DISTRIBUTION

-

REAR/A/C

CON-

DENSER COVER - REMOVAL).

(5) Disconnect the rear liquid line from the reser-

voir and remove and discard the O-ring seal (Fig.
32).

(6) Disconnect the rear liquid line from the rear

expansion valve and remove and discard the O-ring
seal.

(7) Disengage the liquid line grommet from the

roof panel and remove the liquid line.

(8) Install plugs into, or tape over the opened rear

liquid line fittings and reservoir and expansion valve
ports.

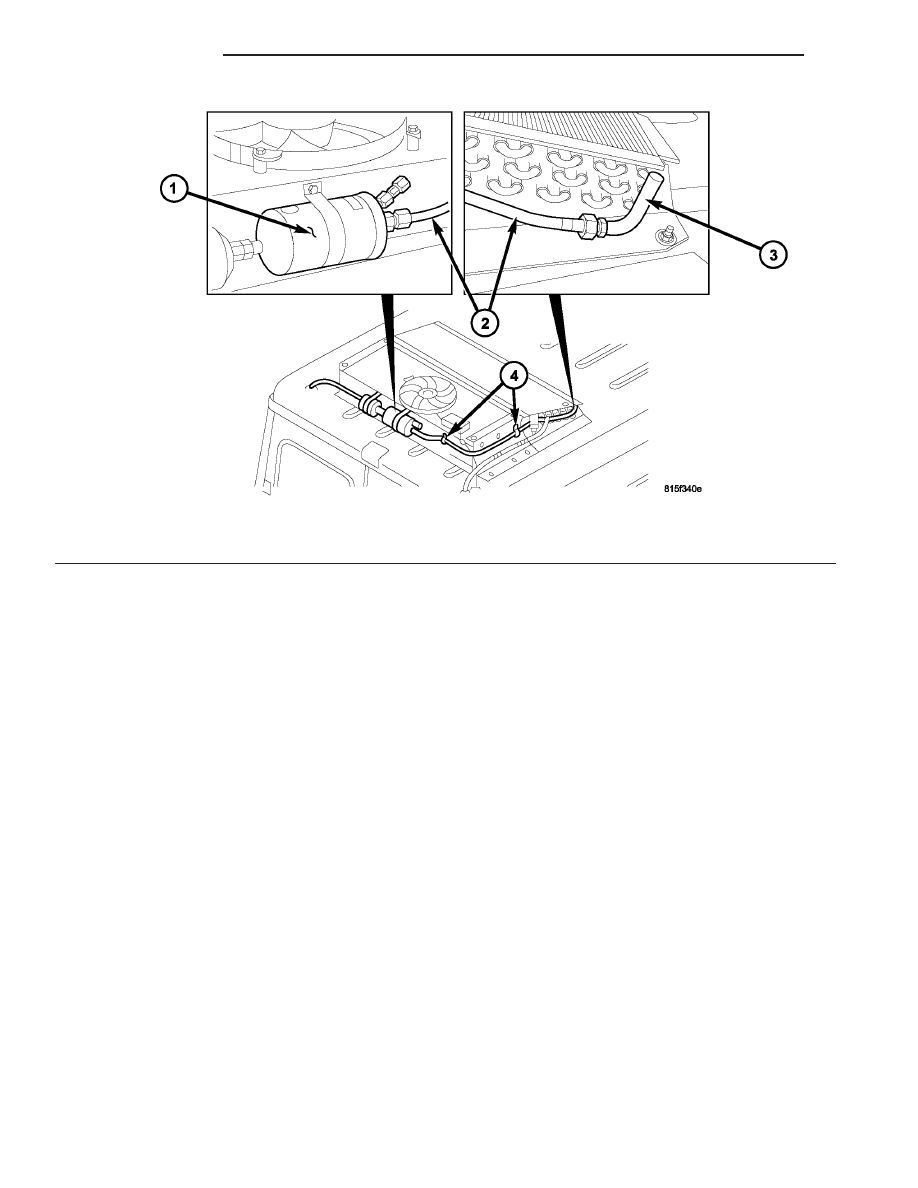

Fig. 31 Rear Liquid Line - Condenser to Receiver/drier

1 - REAR RECEIVER/DRIER
2 - LIQUID LINE (FROM CONDENSER)

3 - REAR A/C CONDENSER
4 - RETAINING STRAPS
