GAP AND FLUSH

SPECIFICATIONS

. . . . . . . . . . . . . . . . . . . . . . . 91

OPENING DIMENSIONS

SPECIFICATIONS

. . . . . . . . . . . . . . . . . . . . . . . 93

GAP AND FLUSH

SPECIFICATIONS

GAP & FLUSH DIMENSIONS INDEX

DESCRIPTION

FIGURE

FRONT DOORS

1

SLIDING DOORS

2

REAR DOORS

3

NOTE:
All measurements are in mm.

LOCATION

GAP

FLUSH

1

Door at top.

7 ±

0.5

FLUSH

2

Door at upper b-pil-
lar.

7 ±

0.5

Up to max 1
mm recessed,
at rear with 1
mm overlap
(wind noise)

3

Door at bottom.

8 ±

0.5

FLUSH

4

Door at wheelhouse.

7 ±

0.5

FLUSH

5

Door ridge at wheel-
house and b-pillar.

—

FLUSH

6

Door at a-pillar.

8 ±

0.5

FLUSH

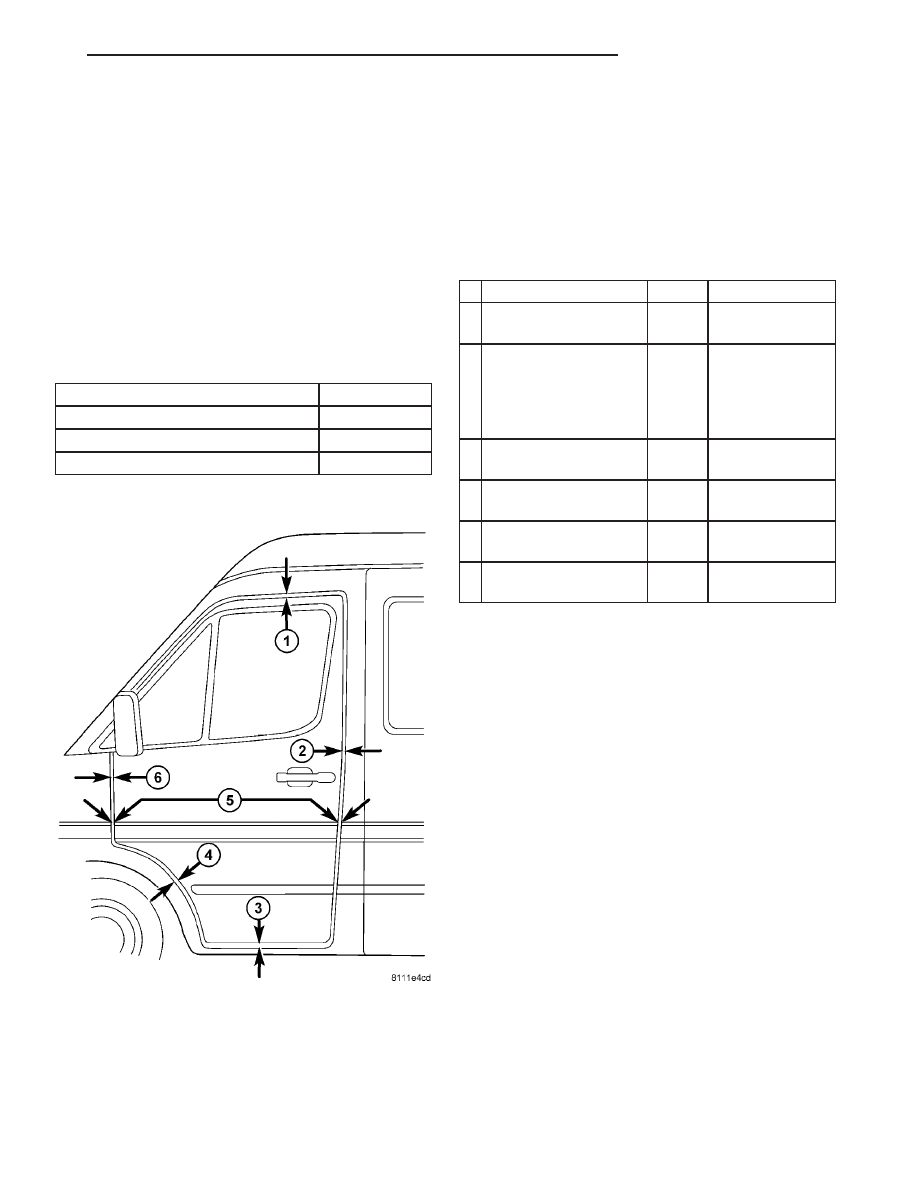

Fig. 1 FRONT DOOR

VA

BODY STRUCTURE

23 - 91

NOTE:
All measurements are in mm.

LOCATION

GAP

FLUSH

1

Sliding doors at top and bot-
tom

7 ±

0.5

FLUSH

2

Sliding doors at sides to
body

7 ±

0.5

FLUSH

3

Door ridge at b-pillar and
side panel

—

FLUSH

without

offset

NOTE:
All measurements are in mm.

LOCATION

GAP

FLUSH

1

Rear doors at top

13 ±

0.5

FLUSH

2

Right rear door to left rear
door

8 ±

0.5

FLUSH

3

Rear doors (both sides) to
rear body

8 ±

0.5

FLUSH

4

Rear doors at bottom

8 ±

0.5

—

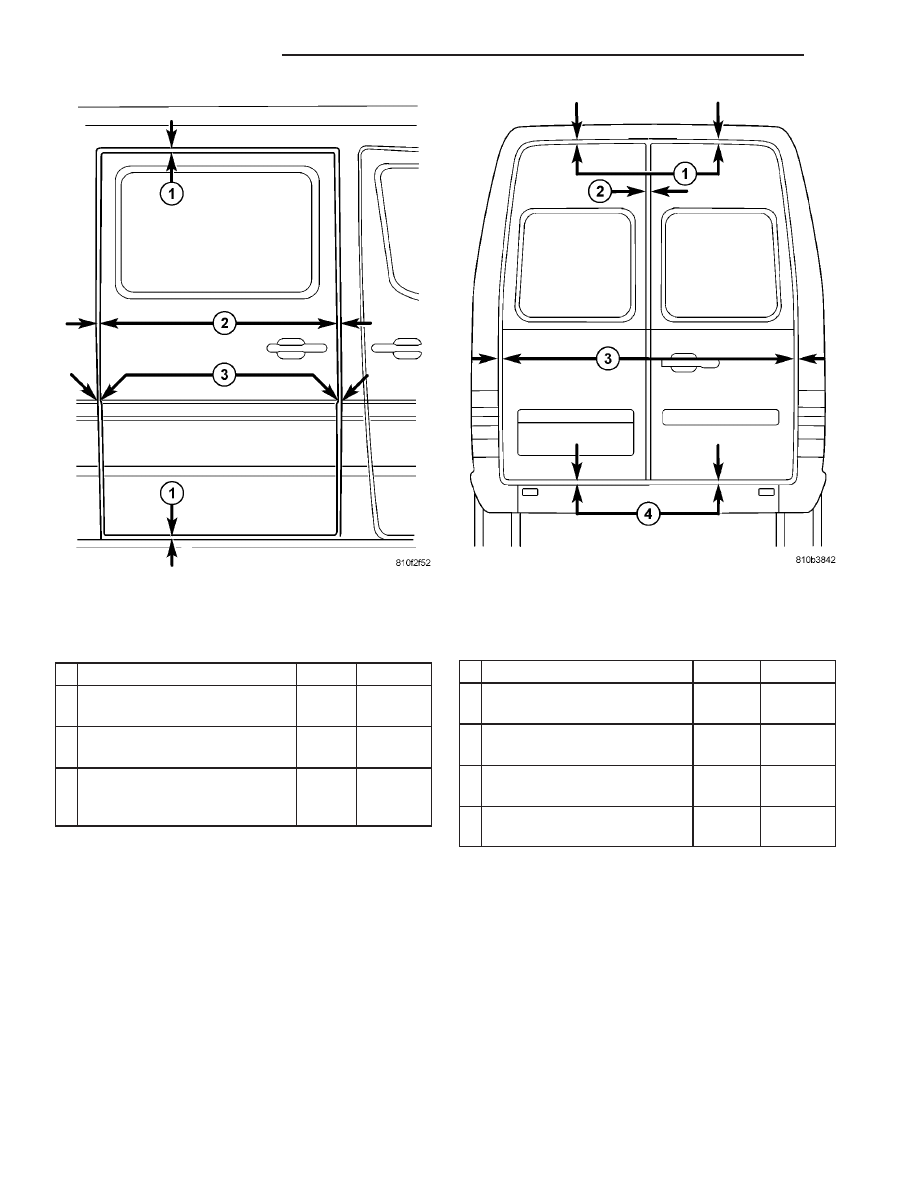

Fig. 2 SLIDING DOOR

Fig. 3 REAR DOOR

23 - 92

BODY STRUCTURE

VA

OPENING DIMENSIONS

SPECIFICATIONS

BODY OPENING DIMENSIONS INDEX

DESCRIPTION

FIGURE

WINDSHIELD OPENING

4

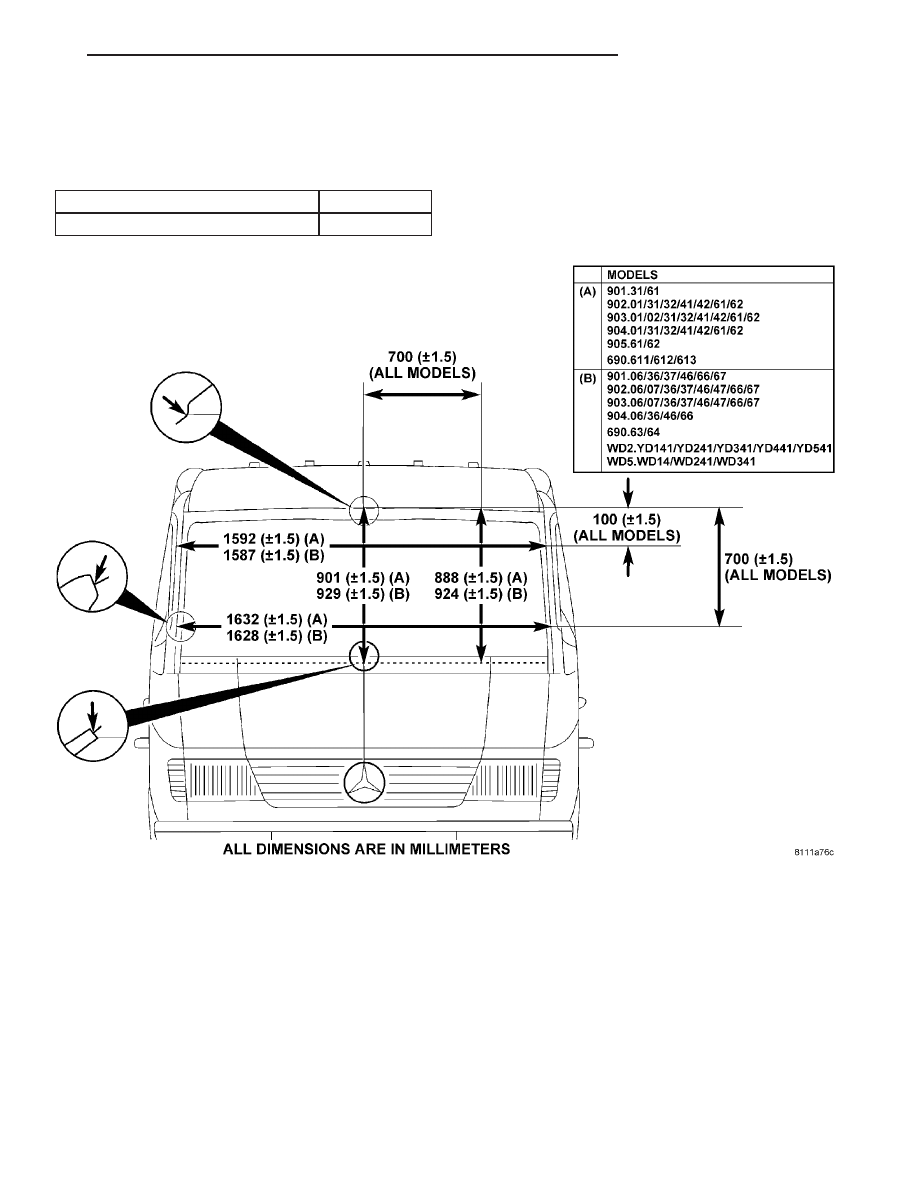

Fig. 4 WINDSHIELD OPENING
