Torque from the torque converter is increased via

the input shaft (25) and all three planetary gearsets
and transferred with reversed direction of rotation to
the output shaft (26) (Fig. 14) and (Fig. 15).

Front Planetary Gear Set

The clutch K1 (7) is shifted. The planetary carrier

(13) and sun gear (21) are connected to each other as
a result. The annulus gear (8) is driven via the input
shaft (25). The planetary gear set is locked and turns
as a unit.

Rear Planetary Gear Set

The planetary carrier (15) is held against the hous-

ing by the engaged multiple-disc holding clutch B3
(5). The annulus gear (11) turns at a reduced speed
due to the mechanical connection to the front plane-
tary carrier (13). The planetary pinion gears (19)

turn between the annulus gear (11) and the sun gear
(23). The direction is reversed by the held planetary
carrier (15) so that the sun gear (23) turns in the
opposite direction to the running direction of the
engine.

Center Planetary Gear Set

The annulus gear (10) is held against the housing

by the multiple-disc holding clutch B3 (5) via the
mechanical connection to the planetary carrier (15).
The sun gear (22) turns backwards due to the
engaged multiple-disc clutch K3 (12). The planetary
gears (18) turn on the fixed annulus gear (10) and
increase the torque from the sun gear (22) to the
planetary carrier (14). The output shaft (26) con-
nected to the planetary carrier (14) turns at a
reduced speed in the opposite direction to the run-
ning direction of the engine.

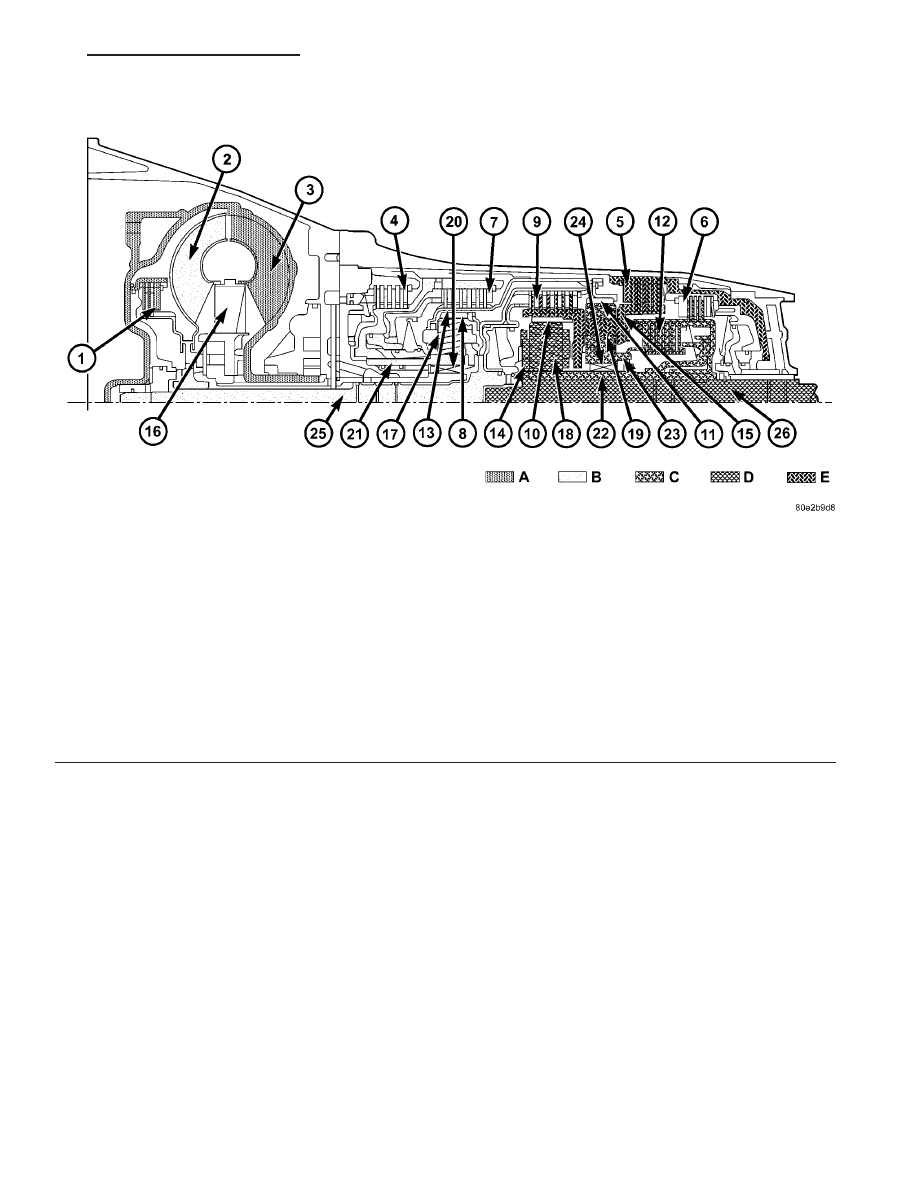

Fig. 15 Reverse Gear Powerflow - Limp In

1 - TORQUE CONVERTER LOCK-UP CLUTCH

14 - CENTER PLANETARY CARRIER

2 - TORQUE CONVERTER TURBINE

15 - REAR PLANETARY CARRIER

3 - TORQUE CONVERTER IMPELLER

16 - TORQUE CONVERTER STATOR

4 - HOLDING CLUTCH B1

17 - FRONT PLANETARY PINION GEARS

5 - HOLDING CLUTCH B3

18 - CENTER PLANETARY PINION GEARS

6 - HOLDING CLUTCH B2

19 - REAR PLANETARY PINION GEARS

7 - DRIVING CLUTCH K1

20 - FREEWHEELING CLUTCH F1

8 - FRONT PLANETARY ANNULUS GEAR

21 - FRONT PLANETARY SUN GEAR

9 - DRIVING CLUTCH K2

22 - CENTER PLANETARY SUN GEAR

10 - CENTER PLANETARY ANNULUS GEAR

23 - REAR PLANETARY SUN GEAR

11 - REAR PLANETARY ANNULUS GEAR

24 - FREEWHEELING CLUTCH F2

12 - DRIVING CLUTCH K3

25 - INPUT SHAFT

13 - FRONT PLANETARY CARRIER

26 - OUTPUT SHAFT

A - ENGINE SPEED

D - SECOND GEAR RATIO

B - TRANSMISSION INPUT SPEED

E - FIXED PARTS

C - FIRST GEAR RATIO

VA

AUTOMATIC TRANSMISSION NAG1 - SERVICE INFORMATION

21 - 23

SHIFT GROUPS/ SHIFT SEQUENCE

1-2 Shift - First Gear Engaged

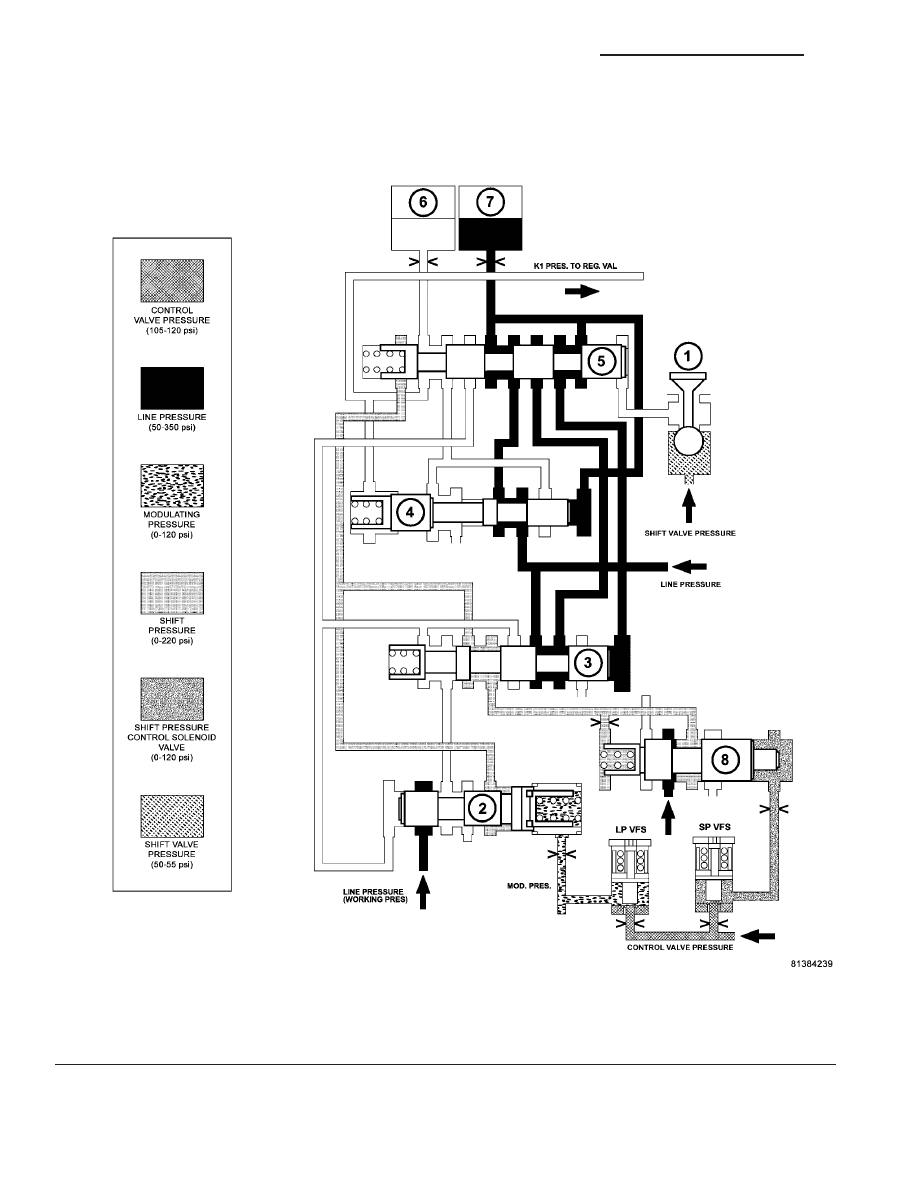

Fig. 16 First Gear Engaged

1 - 1-2/4-5 SHIFT SOLENOID

5 - 1-2/4-5 COMMAND VALVE

2 - 1-2/4-5 OVERLAP VALVE

6 - DRIVING CLUTCH K1

3 - 1-2/4-5 SHIFT PRESSURE SHIFT VALVE

7 - HOLDING CLUTCH B1

4 - 1-2/4-5 HOLDING PRESSURE SHIFT VALVE

8 - SHIFT PRESSURE REGULATOR VALVE

21 - 24

AUTOMATIC TRANSMISSION NAG1 - SERVICE INFORMATION

VA

The end face of the command valve (5) (Fig. 16) is

kept unpressurized via the solenoid valve for 1-2 and
4-5 shift (1). Because of the holding pressure shift
valve (4), the working pressure (p-A) is present at
the multiple-disc holding clutch B1 (7). Clutch K1 (6)
is unpressurized.

VA

AUTOMATIC TRANSMISSION NAG1 - SERVICE INFORMATION

21 - 25

Shift Phase - 1-2 Shift Phase 1

When the 1-2 and 4-5 shift solenoid valve (1) (Fig.

17) is turned on, the shift valve pressure (p-SV) is
directed onto the end face of the command valve (5).

The command valve is moved and the shift pressure
(p-S) coming from the shift pressure shift valve (3) is

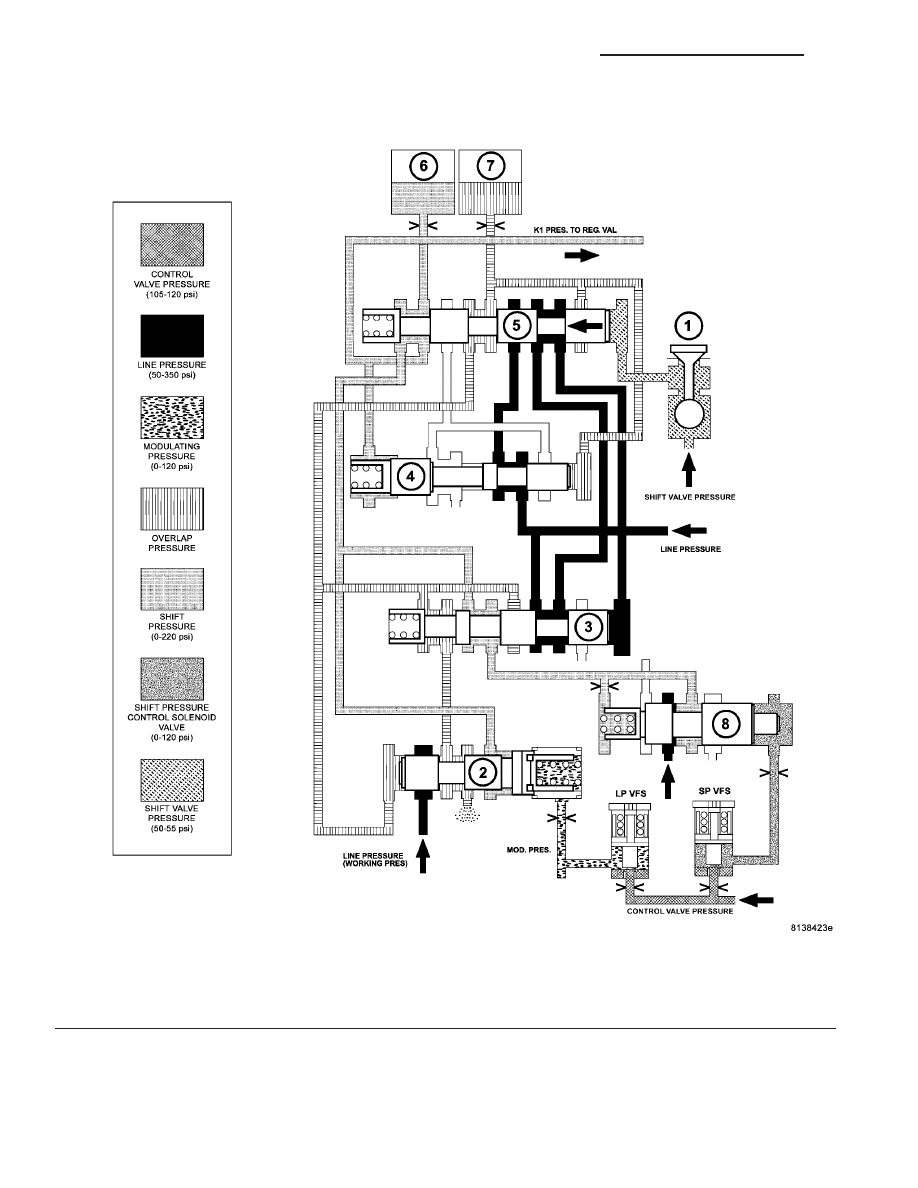

Fig. 17 Shift Phase - 1-2 Shift Phase 1

1 - 1-2/4-5 SHIFT SOLENOID

5 - 1-2/4-5 COMMAND VALVE

2 - 1-2/4-5 OVERLAP VALVE

6 - DRIVING CLUTCH K1

3 - 1-2/4-5 SHIFT PRESSURE SHIFT VALVE

7 - HOLDING CLUTCH B1

4 - 1-2/4-5 HOLDING PRESSURE SHIFT VALVE

8 - SHIFT PRESSURE REGULATOR VALVE

21 - 26

AUTOMATIC TRANSMISSION NAG1 - SERVICE INFORMATION

VA
